ACHTUNG
Alle Verbindungen abstecken!
Spindelsicherungen montieren!
Textile Hebebänder und Vier-
stranggehänge verwenden!
F - Auflagekraft
Eigenlasten in kg bei Gerüstbreite 1,40 m / max. Auflagekraft F in kN je Fußpunkt
Standhöhe
in m
2,22 - 2,54
4,22 - 4,54
6,22 - 6,54
8,22 - 8,54
10,22 - 10,54
40
AuV ALFIX MODUL MULTI
7. Aufbauvarianten

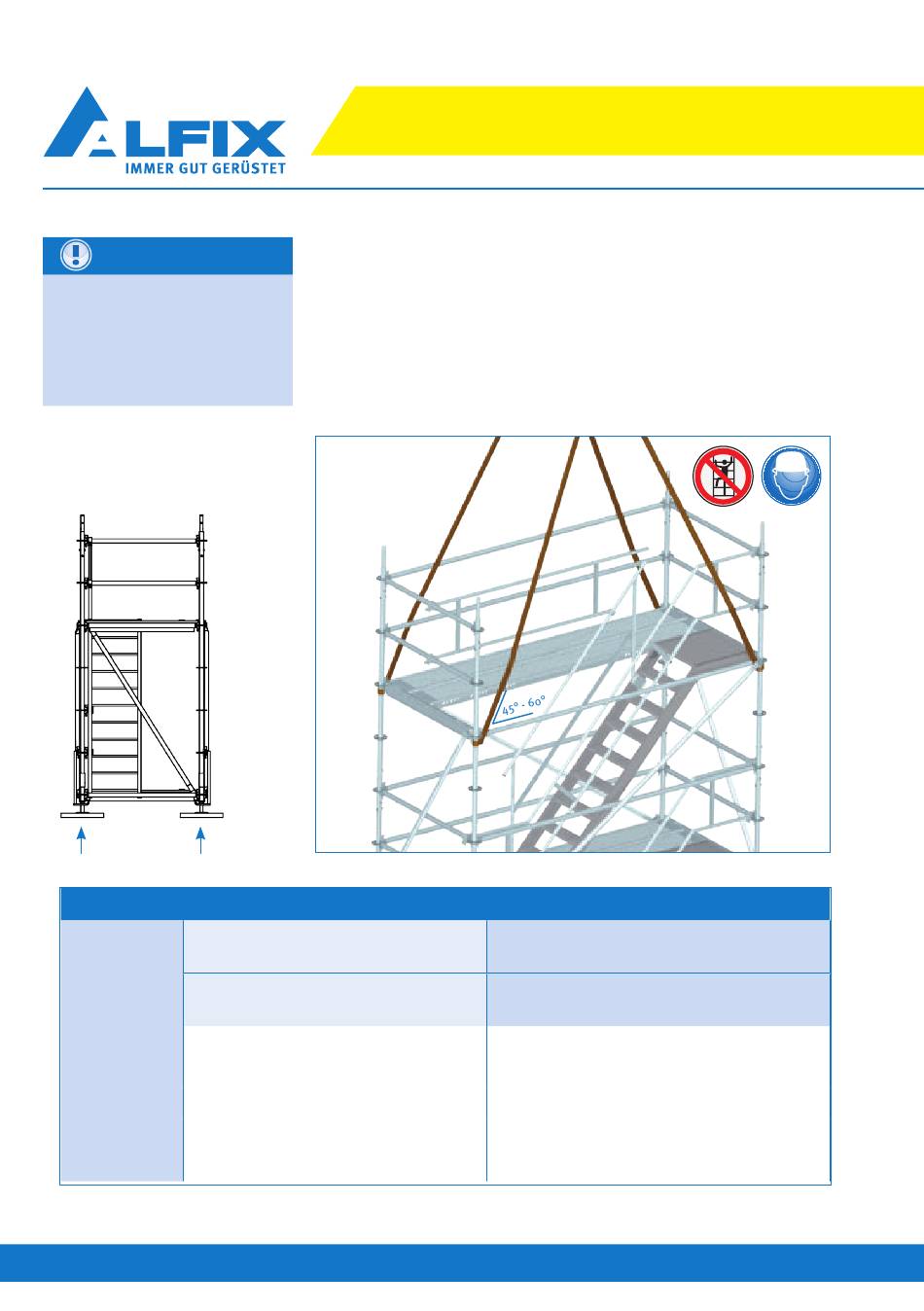

7.2.3 Kranverhub Treppenturm
Die Hebebänder sind wie in der Abbildung an die Vertikalstiele an-
zubringen. Hierbei ist zu beachten, dass dies unmittelbar unterhalb
der Lochscheibe der oberen Belagfläche erfolgt. Die Hebebänder
sind in einer ausreichenden Länge zu verwenden, sodass ein Nei-
gungswinkel von kleiner 60° entsteht. Gegebenenfalls ist zusätzlich
ein Vierstrangkettengehänge zu verwenden.
Treppenlauf
gleichlaufend
3,07 m
371 / 2,8
656 / 5,4
918 / 8,0
1.179 / 10,5
1.441 / 11,2
Treppenlauf
wechselseitig
3,07 m
280 / 3,5
564 / 5,2
758 / 6,7
952 / 8,0
1.146 / 9,5
