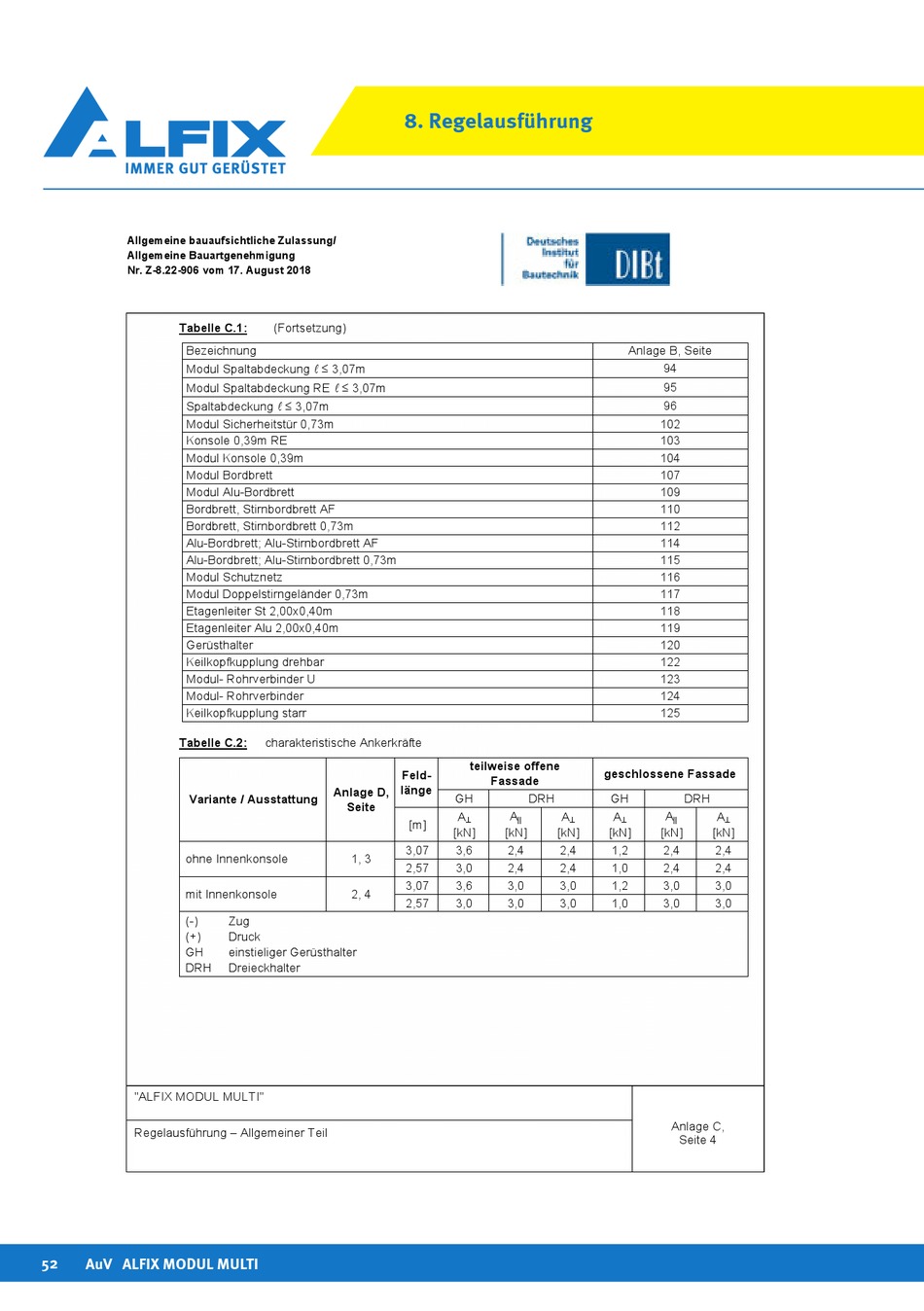

Allgemeine bauaufsichtliche Zulassung/
Allgemeine Bauartgenehmigung
Nr. Z-8.22-906 vom 17. August 2018
Tabelle C.1:
Bezeichnung
Modul Spaltabdeckung ≤ 3,07m
Modul Spaltabdeckung RE ≤ 3,07m
Spaltabdeckung ≤ 3,07m
Modul Sicherheitstür 0,73m
Konsole 0,39m RE
Modul Konsole 0,39m
Modul Bordbrett
Modul Alu-Bordbrett
Bordbrett, Stirnbordbrett AF
Bordbrett, Stirnbordbrett 0,73m
Alu-Bordbrett; Alu-Stirnbordbrett AF
Alu-Bordbrett; Alu-Stirnbordbrett 0,73m
Modul Schutznetz
Modul Doppelstirngeländer 0,73m
Etagenleiter St 2,00x0,40m
Etagenleiter Alu 2,00x0,40m
Gerüsthalter
Keilkopfkupplung drehbar
Modul- Rohrverbinder U
Modul- Rohrverbinder
Keilkopfkupplung starr
Tabelle C.2:
Variante / Ausstattung
ohne Innenkonsole
mit Innenkonsole
(-)
(+)
GH
DRH
"ALFIX MODUL MULTI"
Regelausführung – Allgemeiner Teil
Z58429.16
52
AuV ALFIX MODUL MULTI
(Fortsetzung)
charakteristische Ankerkräfte
Feld-
länge
Anlage D,
Seite
1, 3
2, 4
Zug
Druck
einstieliger Gerüsthalter
Dreieckhalter
8. Regelausführung
teilweise offene
Fassade
GH
DRH
A
A
A
||
[m]
[kN]
[kN]
[kN]
3,07
3,6
2,4
2,4
2,57
3,0
2,4
2,4
3,07
3,6
3,0
3,0
2,57
3,0
3,0
3,0
Anlage B, Seite
94
95
96
102
103
104
107
109
110
112
114
115
116
117
118
119
120
122
123
124
125
geschlossene Fassade
GH
DRH
A
A
A
||
[kN]
[kN]
[kN]
1,2
2,4
2,4
1,0
2,4
2,4
1,2
3,0
3,0
1,0
3,0
3,0
Anlage C,
Seite 4
1.8.22-32/16
