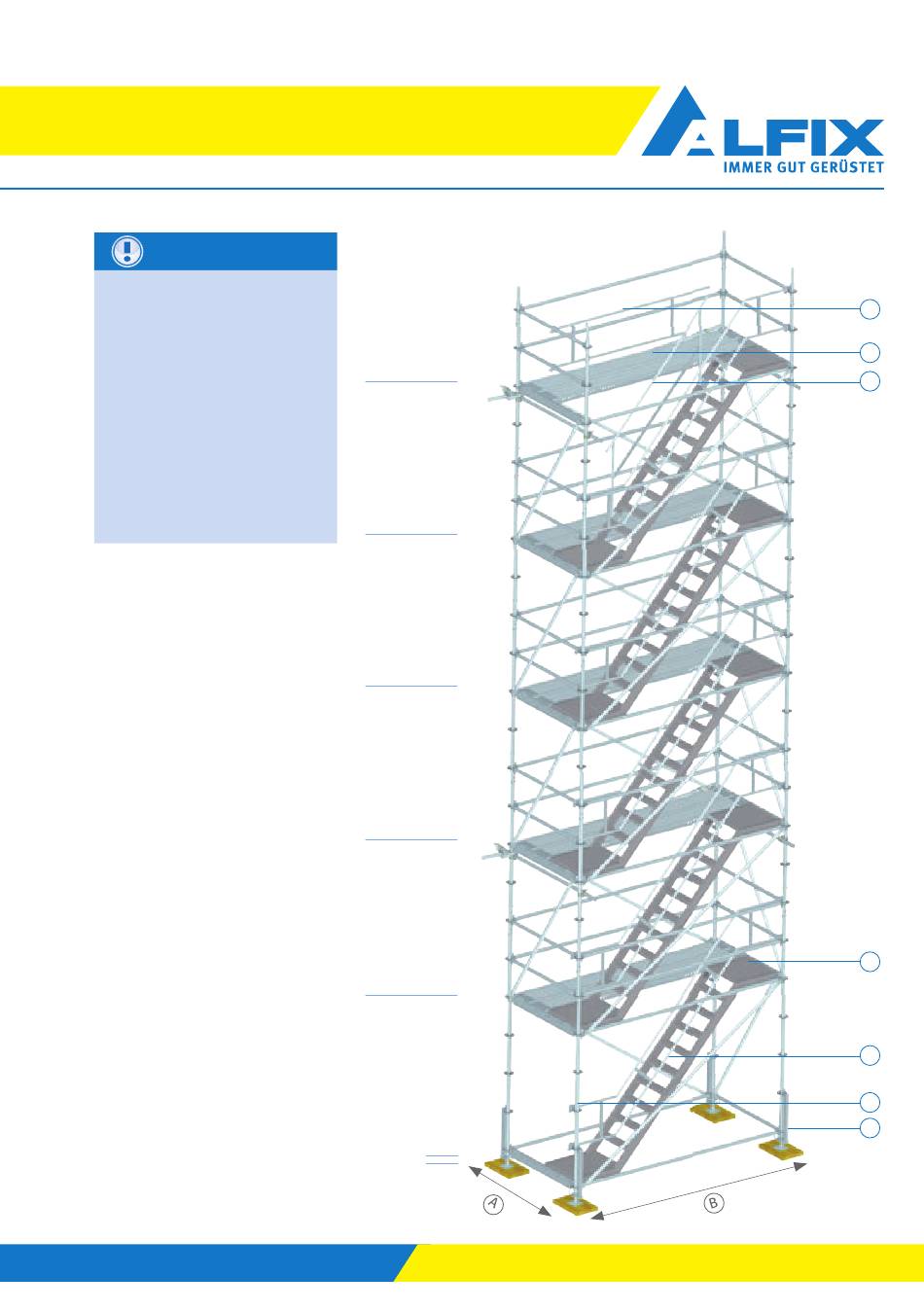

7. Aufbauvarianten
ACHTUNG
Die Abbildung entspricht der
maximalen Standhöhe dieser
Variante laut Standardnach-
weis. Größere Höhen sind mit
einem gesonderten statischen
Nachweis problemlos mög-
lich.
Ggf. ändert sich hierbei das
Ankerraster.
Bitte beachten Sie die Hin-
weise zur Verankerung auf
Seite 41.
A
1,40 m
B
2,57 - 3,07 m
1
Podestgeländer
2
Stahlboden
3
Innengeländer
4
ALBLITZ Treppe
aus Aluminium
5
Modul Treppengeländer
6
Treppengeländerhalter
7
Fußspindelhalter
maximale
Standhöhe
10,54 m
8,54 m
6,54 m
4,54 m
2,54 m
0,54 m
AuV ALFIX MODUL MULTI
1
2
3
4
5
6
7
