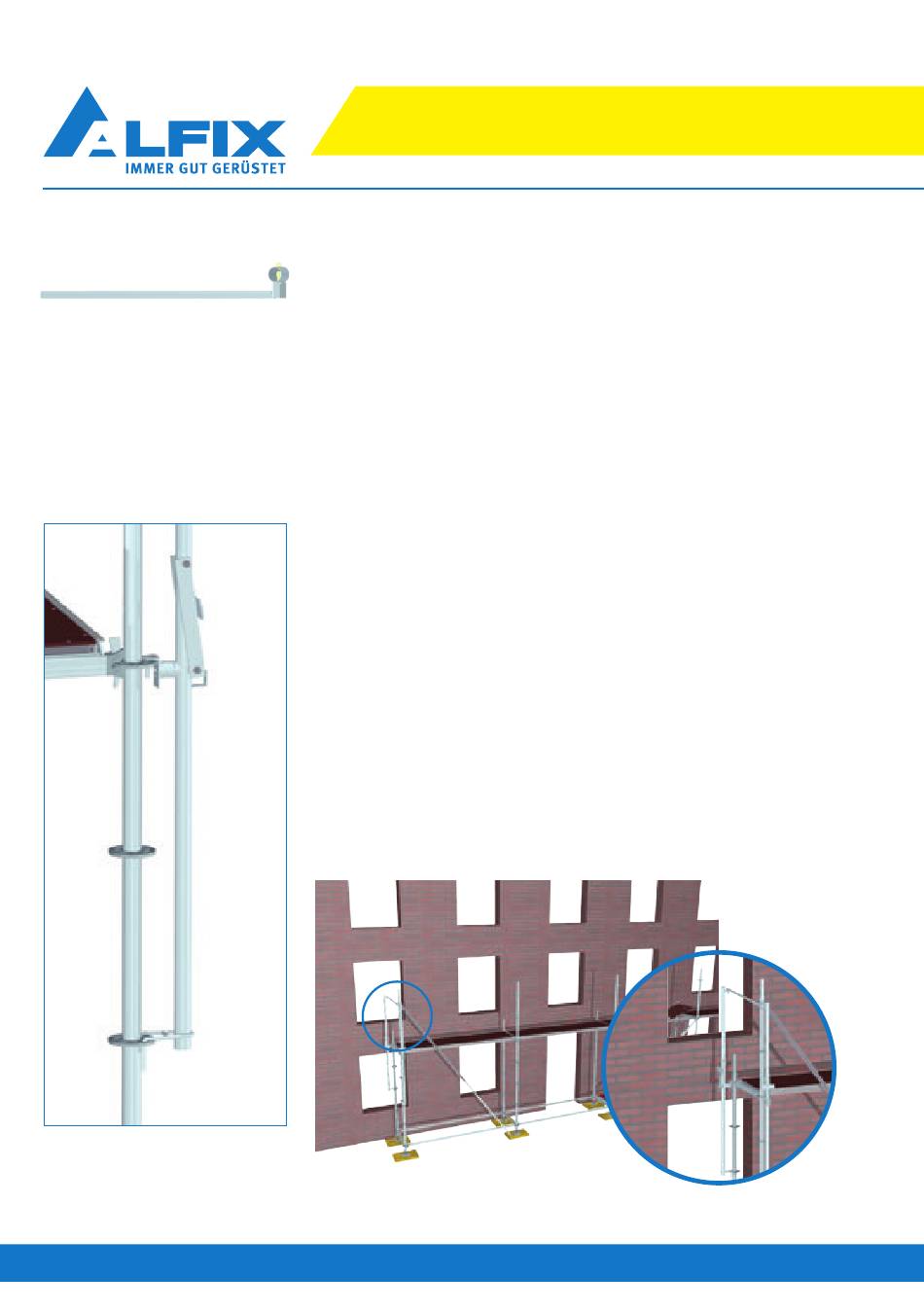

Voreilendes Stirngeländer
Anwendungsbeispiel
Voreilende Geländerstütze
10
AuV ALFIX MODUL MULTI
3. Hinweise
Voreilendes Geländer
Bei Verwendung der voreilenden Geländer mit Teleskopgeländer
wird auf der Gerüstlage, welche als Aufstieg dient (bei Weiterver-
wendung der PSA) oder auf den gesamten Gerüstlagen die errichtet
werden sollen, ein temporärer Seitenschutz montiert.
In der ersten Gerüstlage (Standhöhe 2 m) werden die Bauteile vom
Boden aus montiert; bei den weiteren Ebenen wird die voreilende
Geländerstütze mit den beiden angeschlossenen Teleskopgelän-
dern nur noch vertikal umgesetzt.
Die Montage beginnt an der Stirnseite des Modul-Gerüstes. Das vor-
eilende Stirngeländer wird mit der Schraube M10x60 an der Gelän-
derstütze angebracht. Ein Teleskopgeländer wird in den Haken an der
Stütze eingehängt und die Stütze am Eck-Außenstiel des Gerüstes
montiert. Die Geländerstütze wird auf der Außenseite des Modul-
Gerüstes mit der unteren Gabel in die Lochscheibe 1 m unter der je-
weiligen Gerüstlage eingehängt.
Die obere Befestigung erfolgt durch das Einsetzen des Bolzens in
die äußere kleine Öffnung der Lochscheibe (siehe Bild links). Hierbei
verriegelt sich die voreilende Geländerstütze selbst.
Eine weitere Geländerstütze wird nun am Innenstiel montiert.
