Inverter Panda PMGi

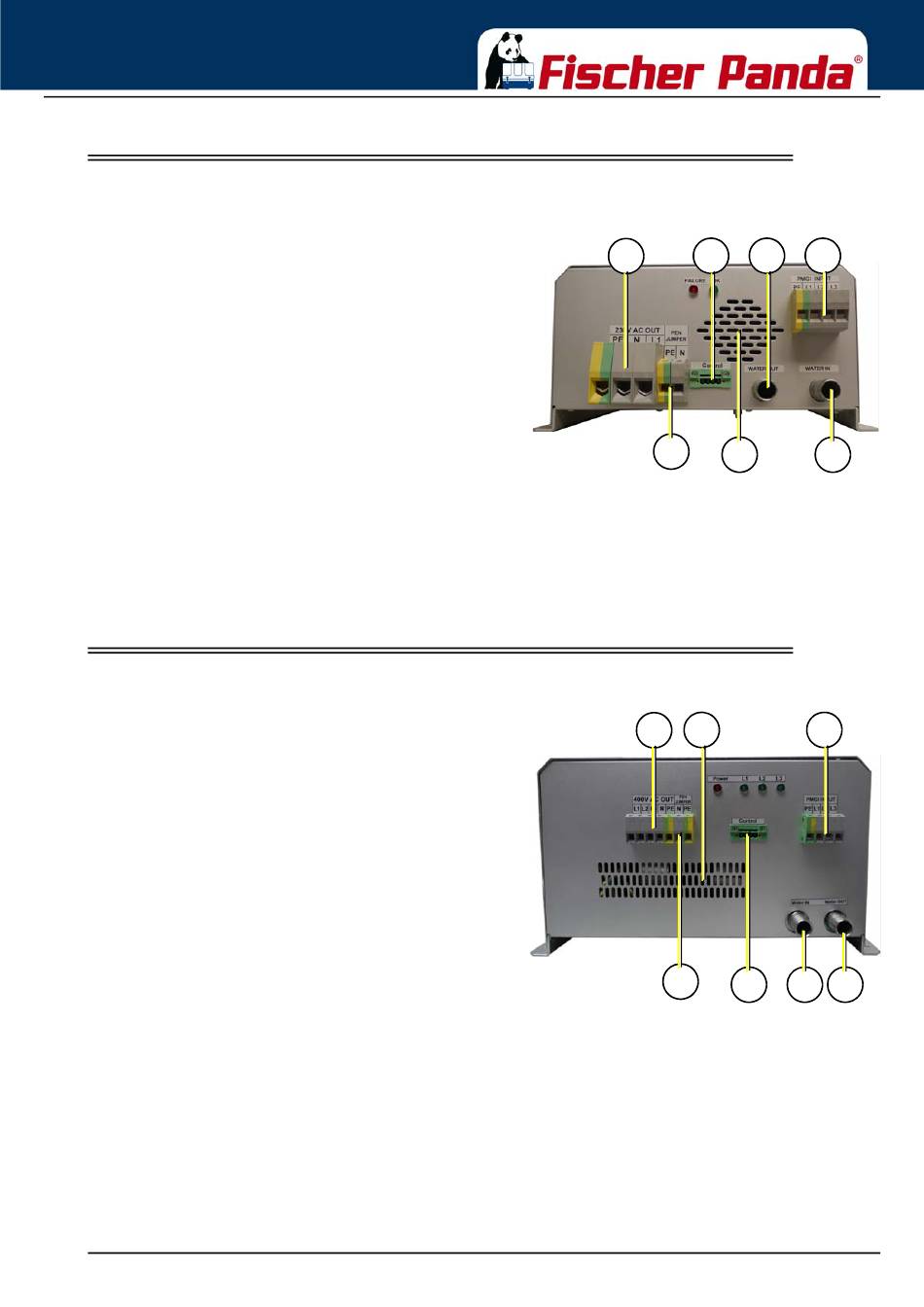

15.3 Vorderseite / Anschlußseite 230 V Beispielbild
Zum Anschluss Panda PMGi ist der Generator mit dem
vorbereiteten Kabel (Stecker 4pol) mit der Buchse 3 zu
verbinden (450V / 400Hz Seite - PMGi Eingang)
Der Bordverteilerkasten ist mit der Buchse 1 (Stecker 3 pol)
zu verbinden. (230V - 50 Hz/60 Hz AC Seite - PMGi Ausgang
Der Lüftungsgrill muss immer frei bleiben (4)
1. Buchse für Last (PMGi Ausgang)
2. PE/N Brücke
3. FP- Bus Verbindung zum Generator
4. Lüftungsgrill
5. Kühlwasser Ausgang (heiße Seite)
6. Kühlwasser Eingang (kalte Seite)
7. Buchse für Generator Anschluss (PMGi Eingang)
15.4 Vorderseite / Anschlußseite 400 V Beispielbild
Zum Anschluss Panda PMGi ist der Generator mit dem
vorbereiteten Kabel (Stecker 4pol) mit der Buchse 3 zu
verbinden (450V / 400Hz Seite - PMGi Eingang)
Der Bordverteilerkasten ist mit der Buchse 1 (Stecker 3 pol)
zu verbinden. (400V/50Hz AC Seite - PMGi Ausgang
Der Lüftungsgrill muss immer frei bleiben
1. Buchse für Last (PMGi Ausgang)
2. PE/N Brücke
3. Lüftungsgrill
4. FP- Bus Verbindung zum Generator
5. Buchse für Generator Anschluss (PMGi Eingang)
6. Kühlwasser Eingang (kalte Seite)
7. Kühlwasser Ausgang (heiße Seite)
7.7.16
Fig. 15.3-1: Anschlussseite
1 3
2
4
Fig. 15.4-1: Anschlussseite
1 3
2
Kapitel/Chapter 15: Inverter Panda PMGi - Seite/Page 147
5 7
6
5
4 6 7
