5.8.3.5 Einbauort für Radiatorkühler in der Fahrzeugwand oder in der Kabinenwand
Von einem Kabineneinbau spricht man, wenn der Aufstellunsort während des Betriebes frei zugänglich ist und evtl.
als Arbeitsraum dient.
Zu beachten:
• Halten sich im Aufstellraum beim Betrieb Personen auf, ist durch eine Sicherheitsschaltung sicherzustellen, das der
Lufteintritt geöffnet ist.
Falsche Installation in der Kabine
• Lufteintritt zu schmal
• Lufteintritt Generator zu nah an der Wand
• Warmluft kann neben dem Radiator angesaugt werden
• Unisolierter Abgasstrang heizt Verbrennungsluft auf
Richtige Installation in der Kabine
• Lufteintritt mindestens Radiatorgröße (Schutz und Ziergitter
müssen berücksichtigt werden)
• freier Lufteintritt Generator
• Radiator Ablasrichtung abgeschottet und Luftaustritt
vergrößert (Schutz und Ziergitter wurden berücksichtigt)
• Abgasstrang Isoliert
Seite/Page 64 - Kaptitel/Chapter 5: Installationshinweise
Installationshinweise

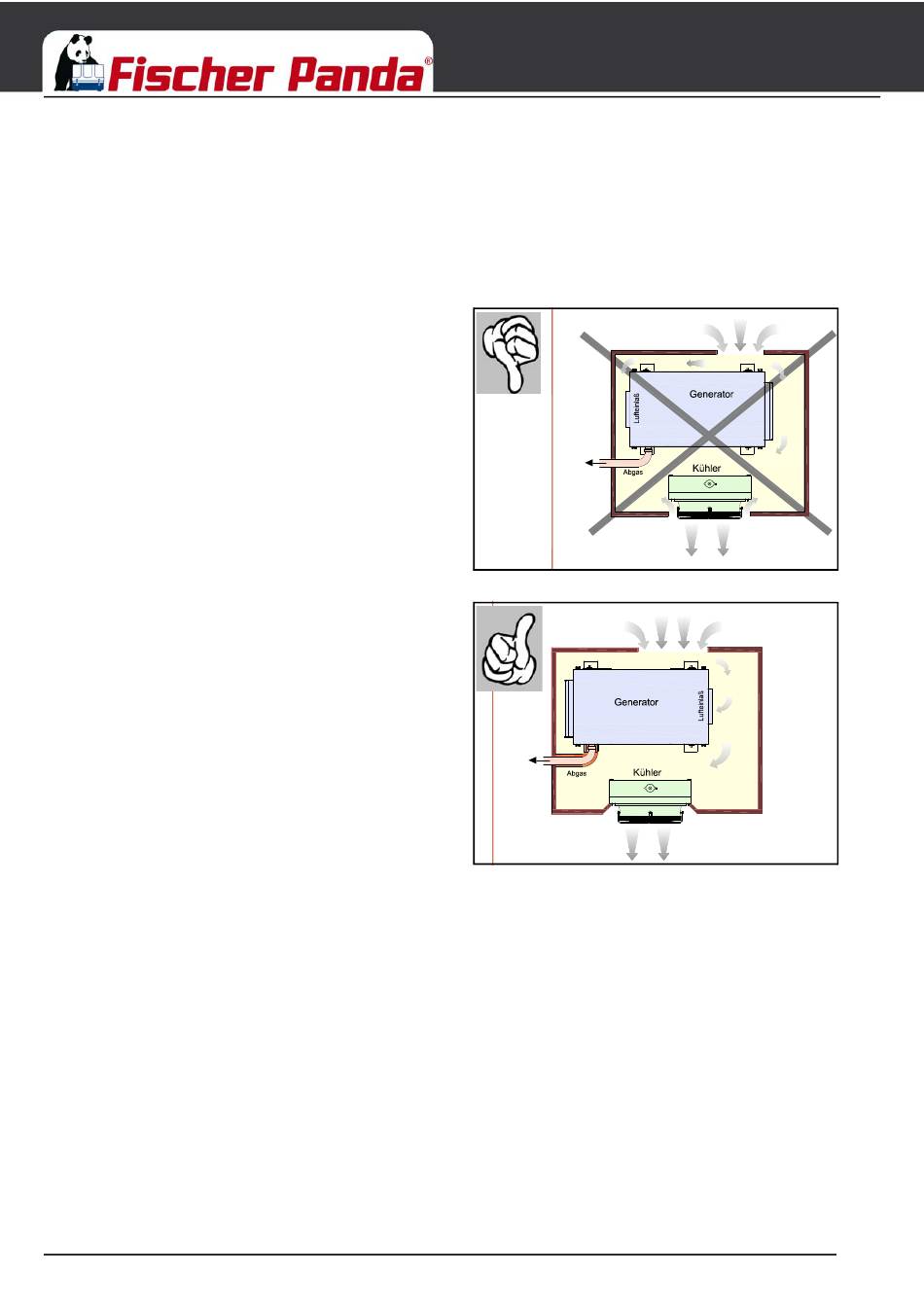

Fig. 5.8.3.5-1: Falsche Installation in der Kabine
Fig. 5.8.3-2: Richtige Installation in der Kabine
