Fischer Panda 8000i PVK-UK Handbuch

8 kva 10 kva 230 v/400 v - 120 v/240 v 50 hz/60 hz
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

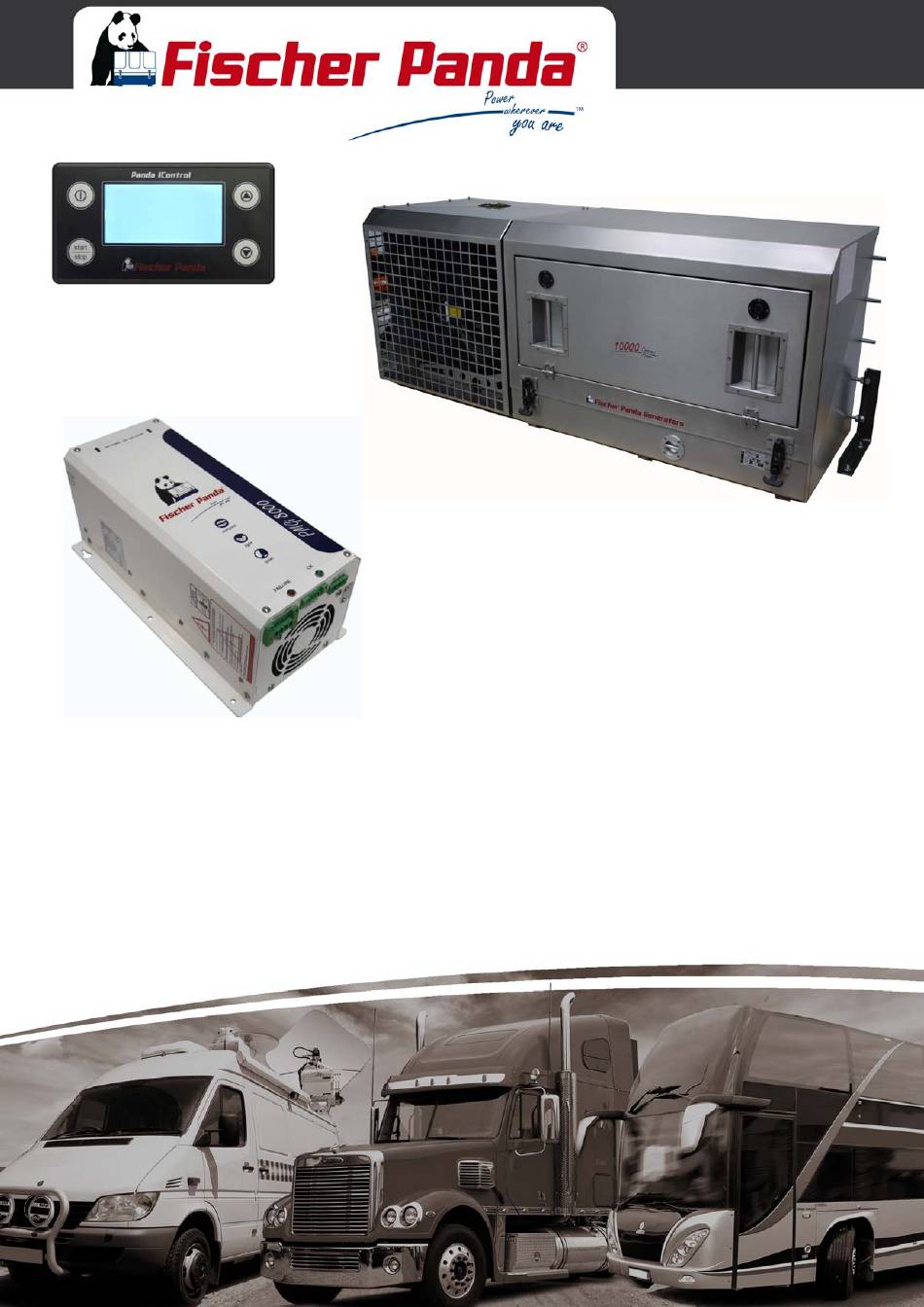

Handbuch Fahrzeug Generator

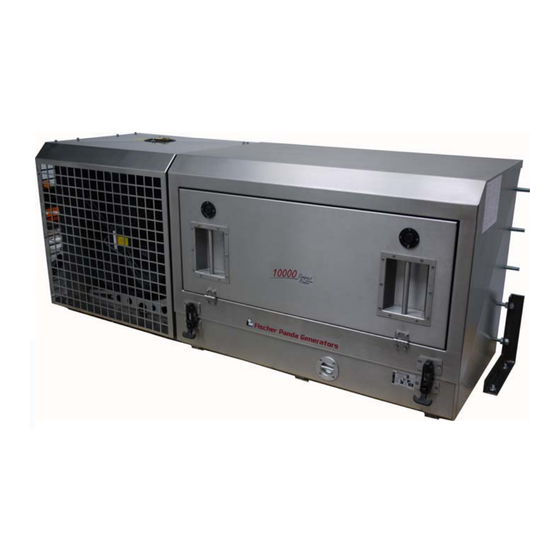

Panda 8000i PVK-UK 8 kVA
Panda 10000i PVK-UK 10 kVA
230 V/400 V - 120 V/240 V 50 Hz/60 Hz
Super silent technology
Panda_8000i_System_PVK-UK_deu.R05.1
19.5.21
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fischer Panda 8000i PVK-UK

Inhaltszusammenfassung für Fischer Panda 8000i PVK-UK

  • Seite 1: Handbuch Fahrzeug Generator

    Handbuch Fahrzeug Generator Panda 8000i PVK-UK 8 kVA Panda 10000i PVK-UK 10 kVA 230 V/400 V - 120 V/240 V 50 Hz/60 Hz Super silent technology Panda_8000i_System_PVK-UK_deu.R05.1 19.5.21...

  • Seite 2: Aktueller Revisionsstand

    Vervielfältigung und Änderung des Handbuches ist nur der Erlaubnis und Absprache des Herstellers erlaubt! Alle Rechte an Text und Bild der vorliegenden Schrift liegen bei Fischer Panda GmbH, 33104 Paderborn. Die Angaben wurden nach bestem Wissen und Gewissen gemacht. Für die Richtigkeit wird jedoch keine Gewähr übernommen.

  • Seite 3: Inhaltsverzeichnis

    3.2.2 Betreiber ........................... 23 3.2.3 Bediener ..........................24 Komponenten des i-Systems ..................24 Öffnen der Fischer Panda Transportbox ..............25 3.4.1 Verschraubte Fischer Panda Transportbox ..............25 3.4.2 Fischer Panda Transportbox mit Metalllaschenverschluss ..........26 Öffnen der Schalldämmkapsel aus MPL ..............26 Öffnen der Schalldämmkapsel aus GFK ..............
  • Seite 4 Inhalt / Contens Spezielle Wartungshinweise und Maßnahmen bei langen Stillstandzeiten und Außerbetriebnahme 28 3.8.1 Hinweise für die Starterbatterie bei längeren Stillstandszeiten ......... 29 3.8.2 Maßnahmen bei kurzfristigem Stillstand ................29 3.8.3 Maßnahmen bei mittelfristigem Stillstand / Überwinterung ..........30 3.8.3.1 Maßnahmen der Konservierung: ................
  • Seite 5 6.2.2.2 Um die Verrußung des Generators zu vermeiden, sollten folgende Punkte beachtet werden: 80 6.2.3 Belastung des Motors im Dauerbetrieb und Überlast ............81 6.2.4 Schutzleiter ........................81 6.2.5 Betriebsüberwachungssystem am Fischer Panda Generator .......... 81 19.5.21 Inhalt/Contens Seite/Page 5...
  • Seite 6 Inhalt / Contens 6.2.6 Hinweise zu den Kondensatoren - nicht bei allen Modellen vorhanden ......81 Kontrollen vor dem Start - siehe Fernbedienpanel Datenblatt........82 Start des Generators - siehe Fernbedienpanel Datenblatt ......... 82 Abschalten des Generators - siehe Fernbedienpanel Datenblatt ......82 6.5.1 ............................
  • Seite 7 Inhalt / Contens Technische Daten......................111 Kabelquerschnitte ......................112 Kühlwasser ........................112 9.3.1 Empfohlenes Frostschutzmittel ..................113 9.3.2 Verhältnis Kühlwasser/Frostschutz ................113 Motoröl .......................... 113 9.4.1 Motorenöl Klassifizierung ....................113 9.4.2 Qualität des Öls ......................113 9.4.3 SAE Klassen Motoröl ..................... 114 9.4.4 Kraftstoff .........................
  • Seite 8 12.4 Beschaltung des Panda iControl2-Steuergerätes ............. 139 12.4.1 Klemmenbelegungen am Panda iControl2-Steuergerät ..........140 12.4.1.1 Klemmenbelegung des 18-poligen Steckers ............140 12.4.1.2 Fischer Panda Standard-Bus .................. 140 12.4.1.3 Fischer Panda CAN-Bus ..................140 12.5 Master and Slave Panels....................141 12.6 Inbetriebnahme ......................141 Wartung ........................143...
  • Seite 9 Inhalt / Contens 15.6 Rückseite - Oberseite....................159 15.7 Einstellungen zum Betrieb von iGeneratoren mit Lade/Wechselrichtern ....160 15.7.1 Einstellungen in der Victron VE Configure II Software - General ........160 15.7.1.1 Uninterrupted AC power (UPS funktion) ..............160 15.7.1.2 Dynamic current limiter ................... 160 15.7.2 Einstellungen in der Victron VE Configure II Software - Inverter ........
  • Seite 10 Leere Seite / Intentionally blank Seite/Page 10 Kapitel/Chapter 1: 19.5.21...

  • Seite 11: Produktregistrierung

    Sehr verehrter Kunde, vielen Dank, dass Sie sich für den Kauf eines Fischer Panda Generators entschieden haben und Fischer Panda als Ihren Partner für mobile Energie an Bord gewählt haben. Mit Ihrem Generator haben Sie die Möglichkeit, Ihren eigenen Strom zu produzieren – wherever you are - und Sie sind damit noch unabhängiger. Sie haben nicht nur einen Fischer Panda Generator an Bord;...

  • Seite 12: Allgemeine Hinweise Und Vorschriften

    Allgemeine Hinweise und Vorschriften 1. Allgemeine Hinweise und Vorschriften 1.1 Sicherheit ist oberstes Gebot! Warnzeichen werden in diesem Handbuch verwendet, wenn bei Ausführung bestimmter Wartungsarbeiten bzw. Bedienungsvorgängen Verletzungs- oder Lebensgefahr besteht. Die so gekennzeichneten Hinweise müssen auf jeden Fall genau durchgelesen und befolgt werden. LEBENSGEFAHR! - Unsachgemäße Bedienung kann zu Warnung! Automatikstart Gesundheitsschäden und Tod führen.

  • Seite 13: Entsorgung

    Allgemeine Hinweise und Vorschriften Elektrofachmann durchgeführt werden. Generator und Kühlwasser können bei und nach dem Warnung! Heiße Oberfläche/Material Betrieb heiß sein. Verbrennungs-/Verbrühungsgefahr! Durch den Betrieb kann sich im Kühlsystem ein Überdruck bilden. Batterien enthalten ätzende Säure und Laugen. Warnung! Durch unsachgemäße Behandlung können sich Batterien erwärmen und bersten.

  • Seite 14: Kundenregistrierung Und Garantie

    • Sie erhalten, wenn nötig, kostenlose Upgrades. Weitere Vorteile: Durch Ihre vollständigen Angaben können Ihnen die Fischer Panda Techniker schnelle Hilfestellung geben, da 90 % der Störungen durch Fehler in der Peripherie entstehen. Probleme durch Fehler in der Installation können im Vorfeld erkannt werden.

  • Seite 15: Sicherheitshinweise - Sicherheit Geht Vor

    Allgemeine Hinweise und Vorschriften 1.4 Sicherheitshinweise - Sicherheit geht vor! 1.4.1 Der sichere Betrieb Ein vorsichtiger Umgang mit der Maschine ist die beste Versicherung gegen einen Unfall. Lesen Sie das Handbuch sorgfältig durch und verstehen Sie es, bevor Sie die Maschine in Betrieb nehmen. Alle Bediener, ganz gleich, über wie viel Erfahrung sie verfügen, müssen dieses, sowie weitere zugehörige Handbücher, durchlesen, bevor die Maschine in Betrieb genommen, oder ein Anbaugerät angebracht wird.

  • Seite 16: Sicherer Umgang Mit Kraftstoffen Und Schmiermitteln

    Allgemeine Hinweise und Vorschriften 1.4.5 Sicherer Umgang mit Kraftstoffen und Schmiermitteln Halten Sie offenes Feuer von Kraftstoffen und Schmiermitteln fern. Vor dem Auftanken und/oder Abschmieren stets den Generator abschalten und gegen unbeabsichtigtes Starten sichern. Im Bereich von Kraftstoff und Generator nicht rauchen und offene Flammen und Funken vermeiden. Kraftstoff ist leicht entzündlich und unter bestimmten Bedingungen explosiv.

  • Seite 17: Vorsichtsmaßnahmen Gegen Verbrennungen Und Batterieexplosionen

    Hautkontaktes sofort abwaschen. Mischen Sie verschiedene Frostschutzmittel nicht miteinander. Die Mischung kann eine chemische Reaktion verursachen, durch die schädliche Substanzen entstehen. Verwenden Sie nur von Fischer Panda zugelassenen Frostschutz. Schützen Sie die Umwelt. Fangen Sie abgelassene Flüssigkeiten (Schmierstoffe, Frostschutz, Treibstoff) auf und entsorgen Sie diese ordnungsgemäß.

  • Seite 18: Warn- Und Hinweisschilder

    Allgemeine Hinweise und Vorschriften Um Funkenbildung durch einen unbeabsichtigten Kurzschluss zu vermeiden, stets das Massekabel (-) zuerst entfernen und zuletzt wieder anschließen. Beginnen Sie die Arbeiten erst, wenn der Generator mit allen Flüssigkeiten sowie das Abgassystem abgekühlt sind. Verwenden Sie nur geeignetes Werkzeug und Vorrichtungen und machen Sie sich mit deren Funktionsweise vertraut, um Sekundärschäden und/oder Verletzungen zu vermeiden.

  • Seite 19: Bei Arbeiten Am Generator Alle Verbraucher Abschalten

    Ferner muss das Halbleiterrelais in der AC-Kontrollbox abgeklemmt werden, um zu vermeiden, dass während der Einstellung die Boosterkondensatoren aktiviert werden können. Der Minuspol der Batterie soll abgeklemmt werden. Die Fischer Panda AGT-Generatoren (und AGT-DE) besit- Achtung! Wichtiger Hinweis zen keine Kondensatoren. Bei diesen Generatoren kann dieser Absatz übersprungen werden.

  • Seite 20: Allgemeine Sicherheitshinweise Im Umgang Mit Batterien

    • Batterieverbindungskabel müssen sorgfältigst verlegt und auf unzulässige Erwärmung unter Belastung geprüft werden. Prüfen Sie die Batterie im Bereich vibrierender Bauteile regelmäßig auf Scheuerstellen und Fehler in der Isolierung. ACHTUNG! Für Batterieladegeneratoren (Fischer Panda AGT-DC)! Prüfen Sie vor der Installation, dass die Spannung der Batteriebank mit der Ausgangsspannung des Generators übereinstimmt.

  • Seite 21: Im Notfall - Erste Hilfe

    Im Notfall - Erste Hilfe 2. Im Notfall - Erste Hilfe Erste Hilfe bei Unfällen durch Stromschläge Falls jemand einen elektrischen Schlag erlitten hat, sollten diese 5 Schritte eingehalten werden. Versuchen Sie nicht, das Opfer zu berühren, solange der Generator läuft. Schalten Sie den Generator sofort ab.

  • Seite 22: Atmungsstillstand Bei Erwachsenen

    Im Notfall - Erste Hilfe 2.1 Atmungsstillstand bei Erwachsenen Versuchen Sie nicht, die hier dargestellten Warnung!: Beatmungstechniken anzuwenden, wenn Sie nicht dazu ausgebildet sind. Die Anwendung dieser Techniken durch ungeschultes Personal kann zu weiteren Verletzungen oder zum Tod des Opfers führen. Reagiert die Person? „Hilfe!“rufen.

  • Seite 23: Grundlagen

    3. Grundlagen 3.1 Bestimmungsgemäße Verwendung Der Fischer Panda Generator dient der Erzeugung von elektrischem Strom aus Dieselkraftstoff. Der Dieselkraftstoff wird in einem Verbrennungsmotor in mechanische Energie umgesetzt. Ein an den Motor angebauter Generator wandelt diese mechanische Energie in elektrische Energie um. Der Prozess wird durch die (evtl.

  • Seite 24: Bediener

    Grundlagen 3.2.3 Bediener Als Bediener gelten Personen, die vom Betreiber eingesetzt werden, den Generator zu bedienen und zu betreiben. Es ist vom Betreiber sicherzustellen, dass der Bediener das Handbuch vollständig gelesen hat und dass die entsprechenden Sicherheitshinweise und Vorschriften beachtet werden. Der Bediener ist entsprechend seinen Aufgabengebiet vom Betreiber zu schulen und fachkundig zu machen.

  • Seite 25: Öffnen Der Fischer Panda Transportbox

    3. Panda PMGi Inverter AC/AC Fig. 3.3-3: PMGi Inverter Abbildung ähnlich! 4. Fischer Panda Handbuch Fig. 3.3-4: Handbuch Das Fischer Panda Handbuch umfasst folgende Komponenten: • Klarsichthülle mit allgemeinen Informationen, Garantiebedingungen, Einbauprotokollen und Serviceliste. • Generatorhandbuch mit angehängtem Handbuch des Fernbedienpanels •...

  • Seite 26: Fischer Panda Transportbox Mit Metalllaschenverschluss

    Grundlagen 3.4.2 Fischer Panda Transportbox mit Metalllaschenverschluss 1. Aufbiegen der Metall-Laschenverschlüsse am Transportboxdeckel 2. Abnehmen des Deckels 3. Herausnehmen der losen Zubehörteile 4. Aufbiegen der Metall-Laschenverschlüsse am Transportboxboden 5. Abnehmen der Seitenwände 6. Lösen der Gerätefixierung 3.5 Öffnen der Schalldämmkapsel aus MPL Zum Öffnen der Schalldämmkapsel müssen die...

  • Seite 27: Öffnen Der Schalldämmkapsel Aus Gfk

    Grundlagen Verschluss offen. Fig. 3.5-3: Verschluss offen Beispielbild 3.6 Öffnen der Schalldämmkapsel aus GFK GFK Kapsel mit Laschenverschlüssen Fig. 3.6-1: Laschenverschlüsse Beispielbild Zum Öffnen der Schalldämmkapsel müssen die Fig. 3.6-2: Laschenverschlüsse Laschenverschlüsse in Pfeilrichtung gezogen und vom Verschlussunterteil abgehoben werden. Nach dem Öffnen aller Verschlüsse können die Kapseloberteile vom Unterteil abgehoben werden.

  • Seite 28: Transport Und Verlastung

    3.7.1 Transport des Generators • Der Generator darf nur aufrecht stehend transportiert werden. • Zum Transport ist die Fischer Panda Transsportbox für den Generator zu verwenden. Der Generator ist auf dem Boden der Box sicher zu fixieren. • Beim Verladen muss ein entsprechendes Flurförderfahrzeug verwendet werden.

  • Seite 29: Hinweise Für Die Starterbatterie Bei Längeren Stillstandszeiten

    • 25,2 V obere Ruhespannung (Batterie voll) - Erhaltungsladung bei voller Batterie 26,4 V. Diese Werte sind auf eine Batterietemperatur von 20-25 °C bezogen. Beachten Sie die Angaben des Batterieherstellers. Fischer Panda Empfehlung: Hinweis: • Batterietrennschalter einbauen und an der Maschine in Off- Stellung drehen.

  • Seite 30: Maßnahmen Bei Mittelfristigem Stillstand / Überwinterung

    Grundlagen 3.8.3 Maßnahmen bei mittelfristigem Stillstand / Überwinterung Mittelfristiger Stillstand (3 Monate bis 6 Monate) 3.8.3.1 Maßnahmen der Konservierung: • Batterieladezustand prüfen und gegebenenfalls regelmäßig ca. alle 2 Monate aufladen. Hinweise des Batterieherstellers befolgen. • Frostschutzgrad Kühlwasser prüfen und ggf. auffüllen. Das Frostschutzmittel darf nicht älter als 2 Jahre sein.

  • Seite 31: Maßnahmen Der Entkonservierung Nach Mittelfristigem Stillstand (3 Monate Bis 6 Monate)

    Grundlagen • Batterie anklemmen. Batteriehauptschalter schließen. • Stopphebel am Generatormotor in Nullposition halten und Anlasser für ca. 10 Sekunden starten. Danach 10 Sekunden Pause. Diesen Vorgang 2 x wiederholen. • Sichtprüfung des Generators gemäß einer Erstinbetriebnahme und Generator in Betrieb setzen. 3.8.4 Maßnahmen bei langfristigem Stillstand / Außerbetriebnahme Stillstandszeiten (mehr als 6 Monate) 3.8.4.1 Maßnahmen der Konservierung:...

  • Seite 32: Maßnahmen Der Entkonservierung Nach Langfristigem Stillstand / Wieder Inbetriebnahme Als 6 Monate)

    • Stopphebel am Generatormotor in Nullposition halten und Anlasser für ca. 10 Sekunden starten. Danach 10 Sekunden Pause. Diesen Vorgang 2 x wiederholen. • Sichtprüfung des Generators gemäß einer Erstinbetriebnahme und Generator in Betrieb setzen. Fischer Panda Empfehlung: Hinweis: Nach einem langfristigen Stillstand sollte eine vollständige 150 h Inspektion lt.

  • Seite 33: Der Panda Generator

    Der Panda Generator 4. Der Panda Generator 4.1 Typenschild am Generator Fig. 4.1-1: Type plate child Fig. 4.1-2: pens 19.5.21 Kapitel/Chapter 4: Der Panda Generator - Seite/Page 33...

  • Seite 34: Detailansichten Der Baugruppen Am Generator

    Der Panda Generator 4.1.1 Detailansichten der Baugruppen am Generator 4.1.2 Seitenansicht Rechts Fig. 4.1.2-1: Seitenansicht Rechts 03 04 01) Kraftstoffvorlauf/Kraftstoffrücklauf 07) Abgas Ausgang 02) Icotek durchführung - Siehe “Icotek Kel” auf Seite 35. 08) Radiator 03. Anlasser 09) Kühlwasser Ablasshahn 04) Magnetschalter Anlasser 10) Entlüftungsleitung 05) Rücklauf vom Radiator (kalte Seite)r...

  • Seite 35: Icotek Kel

    Der Panda Generator 4.1.3 Icotek Kel Fig. 4.1.3-1: Icotek Kel 01 Starterbatterie - (negative) Kabel 06 Temperaturschalter für Lüfter 02 Starterbatterie + (positive) Kabel 07 Lüfterkabel (Spannungsversorgung Lüfter) 03 Kraftstoffpumpe 08 iControl2 Panel Kabel 04 AC Ausgang (zum PMGi) 09 FP-Bus zum Inverter 05 Lüftersteuerung DP+ (DC) 19.5.21 Kapitel/Chapter 4: Der Panda Generator - Seite/Page 35...

  • Seite 36: Seitenansicht Links

    Der Panda Generator 4.1.4 Seitenansicht Links Fig. 4.1.4-1: Seitenansicht Links 07 08 01) Radiatorgehäuse 08) Gehäuse mit iControl Platine (NICHT ÖFFNEN!) 02) Lüfter auf dem RadiatorSchalldämmkapsel Unterteil 09) Kraftstofffilter 03) Schalldämpfer wassergekühlt 10) Kraftstoffmagnetventil 04) Blattsicherung DC 11) Öleinfüllöffnung 05) Ölfilter 12) Luftfilterkasten mit Luftfilter 06) Stellmotor 13) Laderegler DC Dynamo...

  • Seite 37: Vorderansicht

    Der Panda Generator 4.1.5 Vorderansicht Fig. 4.1.5-1: Vorderansicht 01) Kraftstofffilter 04) Riemenscheibe Wasserpumpe 02) Kraftstoffvorlauf/Kraftstoffrücklauf 05) Entlüftungsschraube Wasserpumpe 03) Luftansaugstutzen 06) Entlüftungsschraube Thermostatgehäuse 19.5.21 Kapitel/Chapter 4: Der Panda Generator - Seite/Page 37...

  • Seite 38: Rückansicht

    Der Panda Generator 4.1.6 Rückansicht Fig. 4.1.6-1: Rückansicht 01) Radiatorgehäuser 02) Lüftergitter mit Lüfter Seite/Page 38 - Kaptitel/Chapter 4: Der Panda Generator 19.5.21...

  • Seite 39: Draufsicht

    Der Panda Generator 4.1.7 Draufsicht Fig. 4.1.7-1: Draufsicht 11 10 06 07 01 Radiatorgehäuse 08 Kraftstoffmagnetventil Kühlwassereinfüllstutzen 09 Entlüftungsschraube Wasserpumpe 03 Schalldämpfer wassergekühlt 10 Riemenscheibe Wasserpumpe 04 Entlüftungsleitung Entlüftungsschraube Thermostatgehäuse 05 Laderegler DC Dynamo 12 Abgaskrümmer wassergekühlt 06 Luftfilterkasten mit Luftfilter 13.

  • Seite 40: Detailansichten Der Baugruppen Am Generator

    Der Panda Generator 4.2 Detailansichten der Baugruppen am Generator 4.3 Das Panda iControl2-Panel Das Bedienpanel „Panda iControl2-Panel“ ist die Bedien- und Anzeigeeinheit der Panda iControl2-Steuerung und stellt die Schnittstelle zwischen dem Bediener und dem Panda iControl2-Steuergerät dar. Auf dem integrierten Anzeigedisplay werden neben wichtigen Daten des Systems auch Warnungen und Fehlermeldungen dargestellt.

  • Seite 41: Komponenten Des Kühlsystem

    Der Panda Generator 4.3.1 Komponenten des Kühlsystem Fig. 4.3.1-1: Kühlwassersystemschema 19.5.21 Kapitel/Chapter 4: Der Panda Generator - Seite/Page 41...

  • Seite 42: Komponenten Des Kraftstoff-, Verbrennungsluft- Und Abgassystems

    Der Panda Generator 4.3.2 Komponenten des Kraftstoff-, Verbrennungsluft- und Abgassystems Fig. 4.3.2-1: Kraftstoff-, Verbrennungluft- und Abgassystems Seite/Page 42 - Kaptitel/Chapter 4: Der Panda Generator 19.5.21...

  • Seite 43: Komponenten Des Elektrischen Systems

    Der Panda Generator 4.3.3 Komponenten des elektrischen Systems Fig. 4.3.3-1: Elekrisches System 19.5.21 Kapitel/Chapter 4: Der Panda Generator - Seite/Page 43...

  • Seite 44: Komponenten Des Schmierölsystems

    Der Panda Generator 4.3.4 Komponenten des Schmierölsystems Fig. 4.3.4-1: Schmierölsystem Seite/Page 44 - Kaptitel/Chapter 4: Der Panda Generator 19.5.21...

  • Seite 45: Sensoren Und Schalter Zur Betriebsüberwachung

    Der Panda Generator 4.3.5 Sensoren und Schalter zur Betriebsüberwachung Temperatursensor Zylinderkopf Fig. 4.3.5-1: TTemperatursensor Zylinderkopf Der Thermosensor am Motor wird für die Überwachung der Temperatur des Motors benutzt. Thermosensor Abgaskrümmer Fig. 4.3.5-2: Temperaturensor Abgaskrümmer Temperaturschalter/sensor in der Steigleitung zum Fig. 4.3.5-3: Temperaturschalter Kühler Kühler 19.5.21 Kapitel/Chapter 4: Der Panda Generator - Seite/Page 45...

  • Seite 46: Betriebsanleitung - Siehe Panda Icontrol2 Panel Datenblatt

    Der Panda Generator Wicklungs-Temperatursensor Fig. 4.3.5-4: Temperatursensor Wicklung Ein Temperatursensor ist in der Wicklung verbaut. Öldruckschalter am Dieselmotor Fig. 4.3.5-5: Öldruckschalter Um das Schmierölsystem zu kontrollieren, ist ein Öldruckschalter ist in das System eingebaut. 4.4 Betriebsanleitung - siehe Panda iControl2 Panel Datenblatt 4.4.1 Tägliche Überprüfung vor dem Start - Siehe iControl2 Panel Datenblattl 4.4.2 Starten des Generators - Siehe iControl2 Panel Datenblatt 4.4.3 Stoppen des Generators - Siehe iControl2 Panel Datenblatt...

  • Seite 47: Installationshinweise

    Schäden durch eine falsche, nicht angepasste(n) Installation/ Einbau sind nicht durch die Garantie abgedeckt. 5.1 Personal Die Installation darf nur von speziell ausgebildetem Fachpersonal oder durch Vertragswerkstätten (Fischer Panda Service Points) ausgeführt werden. 5.1.1 Gefahrenhinweise für die Installation Siehe “Sicherheitshinweise - Sicherheit geht vor!” auf Hinweis! Seite 15.
  • Seite 48 Installationshinweise Öl und Kraftstoffdämpfe können sich bei Kontakt mit Warnung: Feuergefahr Zündquellen entzünden. Deshalb: • Kein offenes Feuer bei Arbeiten am Motor • nicht rauchen • Öl und Kraftstoffrückstände vom Motor und vom Boden entfernen Kontakt mit Motoröl, Kraftstoff und Frostschutzmittel Vorsicht: Vergiftungsgefahr kann zur Gesundheitsschädigung beim Einatmen, beim Verschlucken oder bei Hautkontakt führen.

  • Seite 49: Entsorgung

    Installationshinweise 5.2 Entsorgung Motorflüssigkeiten/Batterien sind schädlich für die Gebot: Der Umwelt zu liebe Umwelt. Abgelassene Motorflüssigkeiten sammeln und fachgerecht entsorgen! Batterien fachgerecht entsorgen. 5.3 Aufstellungsort 5.3.1 Vorbemerkungen • Frischluftzufuhr für Verbrennungsluft muss ausreichend sein. • Es muss sichergestellt werden, dass die Kühlluft- und Verbrennungsluft zufuhr von unten bzw. seitlich ausreichend ist.

  • Seite 50: Hinweis Zur Optimalen Schalldämmung

    Zylinder, der aber verhältnismäßig viel Platz einnimmt (Gesamtlänge ca. 700 mm, Durchmesser 100 mm). 5.5 Anschlüsse am Generator 5.5.1 Anschlüsse Das untere Bild zeigt ein Beispiel für die Anschlüsse eines Fischer Panda Generators. Original-Anschlüsse siehe „Beschreibung des Generators“ Seite/Page 50 - Kaptitel/Chapter 5: Installationshinweise 19.5.21...

  • Seite 51: Installation Des Kraftstoffsystems

    Die externe elektrische Kraftstoffpumpe soll in der Nähe des Tanks montiert werden. Elektrische Kraftstoffpumpe Fig. 5.6.1-1: Elektrische Kraftstoffpumpe Mit dem Fischer Panda Generator wird normalerweise eine elektrische Kraftstoffpumpe (DC) geliefert. Die Kraftstoffpumpe muss nahe am Tank montiert werden. Der elektrische Anschluss ist am Generator vorbereitet.

  • Seite 52: Anschluss Der Leitungen Am Tank

    Fischer Panda Fuel Prefilter System 1S Maßstab: 1 : 6,5 Gewicht: Fischer Panda Material: Art.-Nr.: Geprüft und 3D-Nr.: FP1-305390 Fischer Panda GmbH Otto-Hahn-Str. 40 D-33104 Paderborn Tel.: 05254/9202-0 Fax (05254) 9202-550 info@fischerpanda.de www.fischerpanda.de Kraftstoff-Filtration / Fuel filtration Datum Name freigegeben zur sbergmann 24.06.2020 Bearbeiter...

  • Seite 53: Position Des Vorfilters Mit Wasserabscheiders

    Rücklaufleitung kein Kraftstoff in die Einspritzpumpe geführt wird. 5.6.3 Position des Vorfilters mit Wasserabscheiders Zusätzlich zu dem serienmäßigen Feinfilter muss Fig. 5.6.3-1: Fischer Panda Kraftstoff Vorfilter S1 mit außerhalb der Schalldämmkapsel in der Wasserabscheider Kraftstoffversorgungsleitung ein Vorfilter mit Wasserabscheider installiert werden (nicht im Lieferumfang enthalten).

  • Seite 54: Installation Der Batterieanschlussleitungen

    • Die Batteriepole müssen gegen unbeabsichtigten Kurzschluss gesichert werden. • Innerhalb der Kapsel des Fischer Panda Generators muss das positive Batteriekabel so verlegt werden, das es vor Hitze und Vibrationen durch eine entsprechende Schutzhülle/Schutzrohr geschützt ist. Es muss so verlegt werden, dass es rotierende oder im Betrieb heiß...

  • Seite 55: Anschluss Der Starterbatterie

    24 V Starterbatterie für 24 V Startsystem (z.B. 2 x 12 V in Reihe) Eine zu hohe Starterbatteriespannung kann Teile des Generators zerstören Für Batterieladegeneratoren (Fischer Panda AGT-DC): Prüfen Sie vor der Installation, dass die Spannung der Batteriebank mit der Ausgangsspannung des Generators übereinstimmt.
  • Seite 56 Installationshinweise Fig. 5.7.3-1: Starterbatterieanschluss 12 V- Schema 01. Generator 03. Batteriesicherung 02. Starterbatterie DC 04. Batteriehauptschalter Seite/Page 56 - Kaptitel/Chapter 5: Installationshinweise 19.5.21...
  • Seite 57 Fig. 5.7.3-2: Starterbatterieanschluss 24 V - Schema 01. Generator 03. Batteriesicherung 02. Starterbatterie DC 04. Batteriehauptschalter Fischer Panda Generatoren sind mit einem Fig. 5.7.3-3: Pluskabel der Starterbatterie eigenständigen Anlasser ausgestattet. Die Verbindungsleitungen von der Batterie zum DC-System muss entsprechend der Stromaufnahme des Anlassers ausgelegt werden.

  • Seite 58: Anschluss Des Fernbedienpanels

    Installationshinweise Das Minuskabel (-) der Batterie ist am Motorfuß Fig. 5.7.3-4: Minuskabel der Starterbatterie angeschlossen. Beispielbild 5.7.4 Anschluss des Fernbedienpanels Das Fernbedienpanel ist wie im Fernbedienpanel Datenblatt beschrieben anzuschließen. Seite/Page 58 - Kaptitel/Chapter 5: Installationshinweise 19.5.21...

  • Seite 59: Installation Elektrisches System Generator

    Installationshinweise 5.7.5 Installation Elektrisches System Generator 1. Generator 5. PMGi 8000 Inverter 2. Kraftstoffpumpe 6. 12 V Starterbatterie 3. iControl Panel 7. Radiator 4. Generator Ausgang Fig. 5.7.5-1: Anschluss der elektrischen Komponenten - Scheme 19.5.21 Kapitel/Chapter 5: Installationshinweise - Seite/Page 59...

  • Seite 60: Installation Des Kühlsystems

    5.8 Installation des Kühlsystems 5.8.1 Das Kühlsystem / allgemeine Hinweise Der Fischer Panda Fahrzeug Generator wird ohne Radiatorkühler ausgeliefert, Ausnahme sind Generatoren mit fest angebauten Kühler wie z.B. PVK-UK oder PSC Serie. Je nach Einsatzzweck und Anbausituation stehen verschiedenste Fischer Panda Radiatorkühler zur Verfügung, um das System optimal anzupassen.

  • Seite 61: Anbauort Für Kühler Zur Montage Auf, Am Oder Unter Dem Fahrzeug

    Installationshinweise 1. Anbaukühler zur Montage auf, am oder unter dem Fahrzeug - Siehe “Anbauort für Kühler zur Montage auf, am oder unter dem Fahrzeug” auf Seite 61. 2. Einbaukühler zur Montage in der Fahrzeugwand oder Kabinenwand - Siehe “Einbauort für Radiatorkühler in der Fahrzeugwand oder in der Kabinenwand”...

  • Seite 62: Dachmontage

    Installationshinweise Fig. 5.9.3.1-2: Maße Radiatorkühler 5.9.3.2 Dachmontage Zu beachten: • Abstand zum Fahrzeugdach mindestens 100 mm. • Abstand zur nächsten senkrechten Wand mindestens 1/2 Radiatorbreite. • Abstand zu Abgasaustritt (Wärme und Schmutzquelle) mindestens 500 mm. • Maximal zulässige Fahrzeughöhe darf nicht überschritten werden. •...

  • Seite 63: Montage An Der Fahrzeugwand

    Installationshinweise Fig. 5.9.3.2-2: Schema Radiatorkühler Dachaufbau 5.9.3.3 Montage an der Fahrzeugwand Zu beachten: • Abstand zur Fahrzeugwand mindestens 100 mm. • Abstand zu Abgasaustritt (Wärme und Schmutzquelle) mindestens 500 mm • Maximal zulässige Fahrzeuglänge oder Fahrzeugbreite darf nicht überschritten werden. •...
  • Seite 64 Installationshinweise Fig. 5.9.3.3-2: Schema Radiatorkühler Anbau Fahrzeugwand Seite/Page 64 - Kaptitel/Chapter 5: Installationshinweise 19.5.21...

  • Seite 65: Montage Radiatorkühler Unterflur

    • Abstand nach unten mindestens 1/2 Radiatorbreite • Abstand zu Abgasaustritt (Wärme und Schmutzquelle) mindestens 500 mm • Maximal zulässige Fahrzeughöhe darf nicht überschritten werden Die Unterflurmontage wird von Fischer Panda nicht Hinweis: empfohlen. Der Radiatorkühler kann hierbei schnell verschmutzen. Durch Steinschlag kann es zu Beschädigungen des Radiatorkühlers kommen.

  • Seite 66: Einbauort Für Radiatorkühler In Der Fahrzeugwand Oder In Der Kabinenwand

    Installationshinweise Fig. 5.9.3.4-2: Montage Radiatorkühler Unterflur 5.9.3.5 Einbauort für Radiatorkühler in der Fahrzeugwand oder in der Kabinenwand Von einem Kabineneinbau spricht man, wenn der Aufstellungsort während des Betriebes frei zugänglich ist und evtl. als Arbeitsraum dient. Zu beachten: • Halten sich im Aufstellraum beim Betrieb Personen auf, ist durch eine Sicherheitsschaltung sicherzustellen, dass der Lufteintritt geöffnet ist.

  • Seite 67: Einbauort Für Radiatorkühler In Einem Tunnel

    Installationshinweise 5.9.3.6 Einbauort für Radiatorkühler in einem Tunnel Von einem Tunneleinbau spricht man, wenn der Aufstellungsort baulich von der Fahrzeugkabine abgeschottet ist. Zu beachten: • Die Summe der Lufteinlässe muss mindestens der Radiatorbreite entsprechen • Die Summe der Querschnitte der Luftführung inkl. Seitenlufteinlass müssen mindestens der Radiatorbreite entsprechen •...

  • Seite 68: Einbauort Für Generatoren Der Pvk-Uk Reihe

    Installationshinweise 5.9.3.7 Einbauort für Generatoren der PVK-UK Reihe Generatoren der PVK-UK Reihe sind für den seitlichen Anbau am Fahrzeugrahmen konzipiert Zu beachten: • Abstand Radiatorkühler zum Fahrzeugrahmen muss mindestens 1/2 B sein. • Abstand zu Abgasaustritt (Wärme und Schmutzquelle) mindestens 500 mm. •...

  • Seite 69: Anschluss Des Externen Radiatorkühlers

    Anschluss dient dem Nachfüllen des Kühlwasserkreises und wird mit einem T-Stück an einem tiefen Punkt in den Kühlkreislauf eingebunden. Der Kühlwasserausgleichsbehälter kann aus dem Fischer Panda Zubehör bezogen werden. Kühlwasserausgleichsbehälter bei Systemen mit Radiatorkühler oberhalb des Generators. Wenn der Radiatorkühler mindestens 100 mm oberhalb des Abgaskrümmers eingebaut wird, kann ein Radiatorküh- ler mit integriertem Kühlwasserausgleichsbehälter eingesetzt werden.

  • Seite 70: Kühlwasserpumpe

    Installationshinweise 5.9.9 Kühlwasserpumpe • Der Generator ist mit einer normal saugenden (nicht selbstansaugenden) Kühlwasserpumpe ausgestattet. • Die Kühlwasserpumpe ist so ausgelegt, dass eine Entfernung zum Kühler von maximal 5 m Länge möglich ist. Wenn der erforderliche Kühlwasservolumenstrom nicht Hinweis: erreicht wird (z.B. durch eine besondere Einbausituation), muss eine entsprechende externe Kühlwasserpumpe im Kühlwasserkreislauf eingebaut...

  • Seite 71: Protokollieren Der Temperaturwerte Bei Der Inbetriebnahme

    Das Zurücksenden des Einbau und Inbetriebnahmeprotokolls ist wichtiger Bestandteil der Garantiebedingungen. 5.10 Sonderinstallationen Auswirkungen auf die Gewährleistung sind im Einzellfall mit Fischer Panda abzustimmen. 5.10.1 Externer Wärmetauscher Externe Wärmetausche sind nach den Vorgaben des jeweiligen Herstellers einzubauen. 5.10.2 Externe Motorvorwärmung Die externe Motorvorwärmung ist gemäß...

  • Seite 72: Installationsschemata

    Installationshinweise 5.11 Installationsschemata Bei Generatoren mit xControl misst die ECU die Hinweis: Kühlwassertemperatur am Abgaskrümmer. Der externe Temperaturschalter/Sensor in der Kühlwasserleitung wird bei diesen Generatoren nicht benötigt. 5.11.1 Installation für vertikale Kühlermontage Fig. 5.11.1-1: Vertikaler Kühler - Schema 01. Kühlwasserausgleichstank 04.

  • Seite 73: Installation Für Kühlermontage Unter Dem Fahrzeug

    Installationshinweise 5.11.2 Installation für Kühlermontage unter dem Fahrzeug Fig. 5.11.2-1: Unterflurkühler - Schema 01. Entlüftungsleitung 04. T-Stück 02. Kühlwasserausgleichsbehälter 05. Radiatorkühler 03. T-Stück mit Anschluss für Thermoschalter/-sensor bei externer 06. Lüfter für Radiatorkühler Lüftersteuerung/-regelung 19.5.21 Kapitel/Chapter 5: Installationshinweise - Seite/Page 73...

  • Seite 74: Installationsschema Für Dachkühlermontage Mit Ausgleichsbehälter

    Installationshinweise 5.11.3 Installationsschema für Dachkühlermontage mit Ausgleichsbehälter Fig. 5.11.3-1: Dachkühler - Schema 1. Motor-Entlüftungsleitung 4. T-Stück für Entlüftungsleitung 2. Kühler (horizontal) 5. T-Stück mit Anschluss für Thermoschalter/-sensor bei externer Lüftersteuerung/-regelung 3. Kühlwasserausgleichstank (integriert) 5.11.4 Installationsschema eines Radiators mit Intercooler - Beispiel vertikaler Kühler Fig.

  • Seite 75: Abgasinstallation

    Installationshinweise 5.12 Abgasinstallation 5.12.1 Abgasanschluss für Dachausgang Fig. 5.12.1-1: Abgasinstallation Dachmontage - Schema 01. Abgasanschluss 05. Externer Vorschalldämpfer (optional) 02. Generator 06. Verbindungsrohr 03. Dachdurchführung mit Winkel 07. Externer Nachschalldämpfer (optional) 04. Kompensator (optional) 08. Endrohr 5.12.2 Abgasanschluss für Montage unter dem Fahrzeug Fig.

  • Seite 76: Isolationstest

    Installationshinweise 5.13 Isolationstest Nach der Installation, vor der allgemeinen ACHTUNG! Inbetriebnahme und vor Übergabe des Generators an den Kunden muss ein Isolationstest wie folgt durchgeführt werden: 1. Alle elektrischen Verbraucher ausschalten. 2. Der Generator wird gestartet. 3. Mit einem Spannungsmessgerät (Einstellen auf Volt/AC) wird die Spannung zwischen: a) Gehäuse des Generators und AC-Kontrollbox b) Gehäuse des Generators und Masse der Umgebung gemessen.

  • Seite 77: Anschluss Des Fernbedienpanels - Siehe Panda Icontrol2 Panel Datenblatt

    Installationshinweise 5.15 Anschluss des Fernbedienpanels - siehe Panda iControl2 Panel Daten- blatt 5.15.1 Installation PMGi Inverter - siehe PMGi Inverter Datenblatt 19.5.21 Kapitel/Chapter 5: Installationshinweise - Seite/Page 77...
  • Seite 78 Installationshinweise Seite/Page 78 - Kaptitel/Chapter 5: Installationshinweise 19.5.21...

  • Seite 79: Generator Betriebsanweisung

    6. Generator Betriebsanweisung 6.1 Personal Der Generator darf nur vom autorisierten und eingewiesenen Personal in Betrieb gesetzt werden. Der Bediener hat vor dem Inbetriebnehmen das Handbuch vollständig zu lesen und sich mit den Gefahren und Sicherheitshinweisen vertraut zu machen. Dieses gilt sowohl für den Generator selbst sowie für entsprechende externe Geräte, Anbauteile und Nebenaggregate.

  • Seite 80: Allgemeine Hinweise Zum Betrieb

    Generator mit den neuen Betriebsstoffen gespült ist. 6.2.1.2 Tipps zur Starterbatterie Fischer Panda empfiehlt den Einsatz von handelsüblichen Starterbatterien. Für den Einsatz bei extremen Winterbedingungen sollte die empfohlene Starterbatteriegröße (Ah) verdoppelt werden. Es ist empfehlenswert, die Starterbatterie regelmäßig (alle 2 Monate) zu laden. Hierfür kommen entsprechende Batterieladegeräte zum Einsatz.

  • Seite 81: Belastung Des Motors Im Dauerbetrieb Und Überlast

    Dauerleistung verstehen wir den ununterbrochenen Dauerbetrieb des Generators über viele Stunden. Es ist für den Motor unbedenklich, über 2-3 Stunden die volle Nennleistung zu liefern. Die Gesamtkonzeption des Fischer Panda Generators stellt sicher, dass der Volllastbetrieb auch bei extremen Bedingungen keine überhöhten Temperaturen des Motors auslöst. Es ist aber zu bedenken, dass die Abgaswerte im Volllastbetrieb ungünstiger werden (Rußbildung).

  • Seite 82: Kontrollen Vor Dem Start - Siehe Fernbedienpanel Datenblatt

    Wenn Kondensatoren ausgewechselt oder geprüft werden sollen, soll man mit einem elektrischen Leiter durch einen Kurzschluss zwischen den Kontakten die evtl. noch gespeicherte Energie entladen. Wenn der Generator auf normale Weise abgeschaltet wird, sind die Betriebskondensatoren über die Wicklung des Generators automatisch entladen.

  • Seite 83: Wartungshinweise

    Die hier beschriebenen Wartungsarbeiten können - soweit nicht anders gekennzeichnet - durch den Bediener ausgeführt werden. Weitere Wartungsarbeiten dürfen nur von speziell ausgebildetem Fachpersonal oder durch Vertragswerkstätten (Fischer Panda Service Points) ausgeführt werden. Dies gilt insbesondere für Arbeiten an der Ventileinstellung, Diesel-Einspritzanlage und für die Motorinstandsetzung. Die hier beschriebenen Arbeiten können als Leitfaden Achtung! genommen werden.

  • Seite 84: Entsorgung Der Motorflüssigkeiten

    Wartungshinweise entfernen. Kontakt mit Motoröl, Kraftstoff und Frostschutzmittel Vorsicht! Vergiftungsgefahr kann zur Gesundheitsschädigung führen. Deshalb: - Hautkontakt mit Motoröl, Kraftstoff und Frostschutzmittel vermeiden. - Öl und Kraftstoffspritzer umgehend von der Haut entfernen. - Öl und Kraftstoffdämpfe nicht einatmen. Elektrische Spannung LEBENSGEFAHR! - Warnung! Elektrische Spannung Unsachgemäße Bedienung kann zu Gesundheitsschäden und Tod führen.

  • Seite 85: Allgemeine Wartungsanweisungen

    Wartungshinweise 7.2 Allgemeine Wartungsanweisungen Die Wartungsintervalle finden Sie in den „Allgemeinen Hinweis! Wartungsintervalle Informationen für Fahrzeuggeneratoren“, die diesem Handbuch beiliegen. Kontrolle vor jedem Start (oder einmal täglich) • Ölstand • Undichtigkeiten im Kühlsystem • Sichtkontrolle auf Veränderungen, Undichtigkeiten, Ölwechselschlauch, Keilriemen, Kabelanschlüsse, Schlauchschellen, Luftfilter Einmal monatlich •...
  • Seite 86 Wartungshinweise Fig. 7.3.1-1: Kühlwasserausgleichsbehälter 1. Die Entlüftungsschraube über dem Gehäuse der Fig. 7.3.1-2: Entlüftungsschraube Kühlwasserpumpe öffnen. Nicht bei allen Modellen vorhanden. Beispielbild 2. Die Entlüftungsschraube am Thermostatgehäuse öffnen. Fig. 7.3.1-3: Entlüftungsschraube am Thermostatgehäuse Beispielbild Seite/Page 86 - Kaptitel/Chapter 7: Wartungshinweise 19.5.21...
  • Seite 87 Wartungshinweise 3. Einfüllen von Kühlwasser in den Fig. 7.3.1-4: Kühlwasserausgleichsbehälter Kühlwasserausgleichsbehälter. 4. Wenn zu erkennen ist, dass der Kühlwasserstand nicht mehr absackt/blasenfreies Kühlwasser aus den Entlüftungsschrauben austritt, den Einfülldeckel und die Kühlwasserschrauben schließen und den Generator starten. 5. Den Generator maximal 60 Sekunden laufen lassen, dann abschalten.

  • Seite 88: Austausch Des Luftfilters

    Wartungshinweise 7.4 Austausch des Luftfilters 1. Öffnen des Verschlusses an der rechten Seite des Fig. 7.4-1: Austausch Luftfilter Luftansauggehäuses. 01. Verschluss 2. Öffnen des Verschlusses an der linken Seite des Fig. 7.4-2: Austausch Luftfilter Luftansauggehäuses. 01. Verschluss 3. Gehäusedeckel anheben und nach hinten ziehen. Fig.
  • Seite 89 Wartungshinweise Generatoren mit iControl Steuersystem benötigen Achtung! keinen Fehlerüberbrückungsschalter. Bei diesen Generatoren kann die Kraftstoffpumpe über eine Funktion des Steuersystems angeschaltet werden. Siehe iControl2 Handbuch. 1. Hauptschalter auf "ON" stellen. Funktionselemente müssen leuchten. 2. Fehler-Überbrückungstaster drücken und festhalten. Die Fig. 7.4-1: Fehler-Überbrückungstaster elektrische Kraftstoffpumpe muss hörbar laufen.

  • Seite 90: Austausch Des Kraftstofffilters

    Wartungshinweise 7.4.2 Austausch des Kraftstofffilters Der Austausch des Filters ist von der Verschmutzung des Fig. 7.4.2-1: Kraftstofffilter Kraftstoffes abhängig, sollte jedoch trotzdem mindestens alle 150 Betriebsstunden erfolgen. Vor dem Austausch des Filters muss die Zuleitung abgeklemmt werden. Entfernen Sie die Schläuche von dem gebrauchten Filter und befestigen Sie diese an dem neuen Filter.

  • Seite 91: Entlüften Des Kraftstoffsystems - Siehe Icontrol2 Datenblatt

    Wartungshinweise Drehen Sie das Filterelement aus der Halterung Fig. 7.4.2.1-3: Kraftstofffilter (Linksdrehung) Drehen Sie das neue Filterelement in den Halter ein. Fig. 7.4.2.1-4: Kraftstofffilter Fetten Sie den O-Ring des Schauglases mit einem temperaturbeständigen Fett (Spezifikation: Anti-Seize) und drehen Sie das Schauglas in die Halterung ein (Rechtsdrehung).

  • Seite 92: Motoröl Prüfen Und Auffüllen

    Wartungshinweise 7.5 Motoröl prüfen und auffüllen 7.5.1 Ölstand prüfen Sie benötigen: Papiertücher / Putzlappen für den Ölpeilstab Der Generator muss eben stehen. • bei Fahrzeuggeneratoren: Stellen Sie das Trägerfahrzeug auf eine ebene Fläche. • bei PSC Generatoren: Stellen Sie den Generator auf eine ebene Fläche. •...

  • Seite 93: Öl Auffüllen

    Liegt der Ölstand unter 1/3 zwischen der Minimummarkierung und der Maximummarkierung, sollte Öl nachgefüllt werden. Fischer Panda empfiehlt einen Ölstand von 2/3 zwischen der Minimummarkierung und der Maximummarkierung. Liegt der Ölstand unter der MIN-Markierung, prüfen Sie anhand Ihres Servicehandbuchs oder eines vorhandenen Ölwechselanhängers, wie viele Betriebsstunden seit dem letzten Ölwechsel vergangen sind.

  • Seite 94: Wechseln Des Motorenöls Und Des Motorölfilters

    Wartungshinweise 7.6 Wechseln des Motorenöls und des Motorölfilters Sie benötigen: - Motorenöl. Siehe Anhang - Neuen Ölfilter (nicht bei Generatoren mit EA300 Motoren) - Dichtung für die Ölablassschraube - Persönliche Schutzausrüstung - G e f ä ß z u m A u f f a n g e n d e s A l t ö l s ( h i t z e - beständig und in ausreichender Größe - Gabelschlüssel für die Ölablassschraube.
  • Seite 95 Wartungshinweise 2. Öleinfülldeckel lösen Fig. 7.6-1: Öleinfülldeckel Schrauben Sie den Öleinfülldeckel ab. Dies ist notwendig, da sich sonst ein Vakuum bildet und das Öl nicht vollständig ablaufen kann. Beispielbild 3. Ölablassschraube öffnen. Fig. 7.6-2: Ölablassschlauch Schrauben Ölablassschraube mithilfe Maulschlüssel Ölablassschlauch (Drehrichtung links)Zum Kontern...

  • Seite 96: Nach Dem Ölwechsel

    Wartungshinweise Ölsieb bei Generatoren mit EA300 Motoren Fig. 7.6-4: Ölsieb Das Ölsieb sollte alle 500 Betriebsstunden gereinigt werden: Folgen Sie hierfür den Anweisungen im Motorenhandbuch. Beispielbild 6. Neuen Filter vorbereiten. Fig. 7.6-5: Ölfilter Dichtungsring Reinigen Sie den Filterhalter des Motors und streichen Sie eine dünne Ölschicht auf die Dichtung des neuen Filters.

  • Seite 97: Überprüfen Der Starterbatterie Und Ggf. Der Batteriebank

    Wartungshinweise Altöl ist sehr giftig und darf nicht über den Hausmüll entsorgt werden. Es ist verboten, Altöl über die Abwasseranlage zu entsorgen! Achten Sie auf eine korrekte Entsorgung des Altöls (z. B. dort, wo das Öl gekauft wurde, oder Recyclinghof in Ihrer Nähe). 7.7 Überprüfen der Starterbatterie und ggf.

  • Seite 98: Elektrolytdichte Kontrollieren

    Wartungshinweise 7.7.1.3 Elektrolytdichte kontrollieren • Messen der Elektrolytdichte jeder Zelle mit einem Fig. 7.7.1.3-1: Batterie handelsüblichen Hygrometer. Die angezeigte Dichte zeigt den Ladezustand der Batterie an. Bei der Messung soll die Elektrolyttemperatur ca. 20 °C betragen. Elektrolytdichte In [kg/ l] Ladezustand Normal In den Tropen...

  • Seite 99: Austausch Der Arbeitsstromrelais

    Wartungshinweise 7.8 Austausch der Arbeitsstromrelais Abbildungen ähnlich! Fig. 7.8-1: Relais 1. Die beiden Halteschrauben der Plastikabdeckung mit einem Phillips Schraubendreher Größe 0 oder 1. 2. Entfernen der Plastikabdeckung. Fig. 7.8-2: Relais 3. Relais aus dem Sockel herausziehen und durch ein Fig.
  • Seite 100 Wartungshinweise schon nach relativ kurzer Betriebsdauer ihre Wirkung verlieren. Der Keilriemen muss deshalb in sehr kurzen Zeitabständen kontrolliert werden. Es kann vorkommen, dass der Keilriemen unter ungünstigen Bedingungen schon nach einigen Wochen ausgewechselt werden muss. Eine Überprüfung ist deshalb im Abstand von 150 Betriebsstunden unbedingt erforderlich. Der Keilriemen muss als Verschleißteil gesehen werden.
  • Seite 101 Wartungshinweise 5. Der Keilriemen muss danach wieder gespannt werden. Fig. 7.9-4: Zeichnung Keilriemen Dabei sollte der Keilriemen aber nur so fest angezogen werden, dass man ihn noch mit dem Daumen um ca.10 mm eindrücken kann. 6. Die Schrauben oberhalb und unterhalb der Lichtmaschine wieder festziehen.
  • Seite 102 Wartungshinweise 7.10 Seite/Page 102 - Kaptitel/Chapter 7: Wartungshinweise 19.5.21...

  • Seite 103: Störungen Am Generator

    Die hier beschriebenen Arbeiten können, soweit nicht anders gekennzeichnet, durch den Bediener ausgeführt wer- den. Weitere Instandsetzungs arbeiten dürfen nur von speziell ausgebildetem Fachpersonal oder durch Vertragswerk- stätten (Fischer Panda Service Points) ausgeführt werden. Dies gilt insbesondere für Arbeiten an der Ventileinstel- lung, Diesel-Einspritzanlage und für die Motorinstandsetzung. 8.2 Werkzeuge und Messinstrumente Um sich bei Störungen während der Fahrt notfalls selbst helfen zu können, sollten folgende Werkzeuge und...

  • Seite 104: Überwachung Der Generatorspannung

    Störungen am Generator Beim Betrieb von Elektromotoren muss berücksichtigt werden, dass diese ein Vielfaches ihrer Nennleistung als Anlaufstrom aufnehmen (sechs bis zehnfach). Wenn die Leistung des Generators für den Motor nicht ausreicht, bricht nach dem Einschalten des Motors die Span- nung im Generator zusammen.

  • Seite 105: Hubmagnet Für Motorstopp

    Störungen am Generator Alle Motoren sind mit einem 12 V Kraftstoffmagnetventil ausgestattet, der den Motor abschaltet. Das Kraftstoffmagnetventil befindet sich vor der Einspritzpumpe. Es öffnet automatisch, wenn bei dem Fernbedien- panel die Taste "START" gedrückt wird. Wenn der Generator auf "OFF" geschaltet wird, schließt das Magnetventil. Es dauert dann noch einige Sekunden, bevor der Generator stoppt.

  • Seite 106: Schäden Am Anlasser

    Störungen am Generator Hubmagnet für Motorstopp Fig. 8.4.2-1: Motorstoppmagnet 8.4.3 Schäden am Anlasser Der Anlasser ist mit einem Freilauf oder einem in axialer Richtung federnden Zahnrad ausgerüstet. Dies soll verhin- dern, dass der Anlasser durch den Motor von außen angetrieben werden kann, wenn die Motordrehzahl nach dem Startvorgang hochdreht.

  • Seite 107: Fehlertabelle

    Störungen am Generator 8.5 Fehlertabelle GENERATOR AUSGANGSSPANNUNG IST ZU NIEDRIG Wenn der Generator weniger als 24 V Strom liefert („Unterspannung“), kommen verschiedene Ursachen in Betracht: Ursache Abhilfe PMGi Inverter ist überlasted. Reduzierung der elektrischen Belastung (Verbrauchen abschalten). Motor erreicht nicht die Nenndrehzahl. Siehe Motofehler (folgende Seiten).

  • Seite 108: Motor Dreht Beim Anlassvorgang Nicht Mit Der Normalen Drehzahl

    Störungen am Generator MOTOR DREHT BEIM ANLASSVORGANG NICHT MIT DER NORMALEN DREHZAHL Ursache Abhilfe Batteriespannung nicht ausreichend. Batterie prüfen. Motor hat Lagerschaden oder Kolbenfresser. Reparatur durch Kubota-Service. Kühlwasseransammlung im Brennraum. 1. Generator am Fernbedienpanel ausschalten. 2. Glühkerzen aus dem Motor herausschrauben (siehe Kubota-Handbuch) 3.

  • Seite 109: Motor Läuft In "Aus"-Stellung Weiter

    Störungen am Generator MOTOR LÄUFT IN "AUS"-STELLUNG WEITER Ursache Abhilfe Magnetventil stellt nicht ab. Zuleitung zum Magnetventil prüfen. Hubmagnet prüfen, ggfls. erneuern. Siehe Abschnitt "Elektrisches Kraft- stoff-Magnetventil". MOTOR STELLT SICH VON SELBST AB Ursache Abhilfe Kraftstoffmangel. Kraftstoffzufuhr prüfen. Überhitzung im Kühlsystem durch Übertemperatur/ Kühlsystem prüfen, Wasserpumpe und Kühlwasser- Kühlwassermangel.
  • Seite 110 Störungen am Generator - die Drehzahl des Motors plötzlich steigt oder fällt, Entweder wie zuvor unter "Störungen" beschrieben oder durch einen Kubota-Service oder Panda Vertre- - ein unerklärliches Geräusch plötzlich hörbar wird, tung. - die Auspuffgasfarbe plötzlich dunkel wird, - die Motorlager überhitzt sind, - die Ölkontrolleuchte während des Betriebs aufleuch- tet.

  • Seite 111: Anhang

    Anhang 9. Anhang 9.1 Technische Daten Fig. 9.1-1: Technische Daten iGeneratoren Panda 5000i Panda 8000i Panda 10000i Panda 15000i/19i Panda 25i EA300 Z482 Z602 D902 Kubota V1505 Drehzahlregelung iControl2 iControl2 iControl2 iControl2 iControl2 Automatik Startbooster nein nein nein nein nein Zylinder Bohrung 75 mm...

  • Seite 112: Kabelquerschnitte

    Als Kühlmittel muss eine Mischung aus Wasser und Frostschutz benutzt werden. Das Frostschutzmittel muss für Aluminium geeignet sein. Im Interesse der Sicherheit muss die Konzentration der Frostschutzlösung regelmäßig überprüft werden. Fischer Panda empfiehlt das Produkt: GLYSANTIN PROTECT PLUS/G 48 Seite/Page 112 - Kaptitel/Chapter 9: Anhang 19.5.21...

  • Seite 113: Empfohlenes Frostschutzmittel

    Der zweite Buchstabe steht für die Qualität des Öles. Je höher der Buchstabe im Alphabet, je besser die Qualität. Beispiele für Dieselmotorenöle: API CCMotorenöle für geringe Beanspruchungen API CGMotorenöle für höchste Beanspruchungen, turbogetestet Fischer Panda schreibt die API-Klasse CF vor! 19.5.21 Kapitel/Chapter 9: Anhang - Seite/Page 113...

  • Seite 114: Sae Klassen Motoröl

    Anhang 9.4.3 SAE Klassen Motoröl Motorenölsorte Über 25 °C SAE30 oder SAE10W-30; SAE10W-40 0 °C bis 25 °C SAE20 oder SAE10W-30; SAE10W-40 Unter 0 °C SAE10W oder SAE10W-30; SAE10W-40 Fig. 9.4.3-1: Temperaturbereiche der SAE Klassen 9.4.4 Kraftstoff Als Kraftstoff ist sauberes, dünnflüssiges Dieselöl nach DIN590:1999 oder besser zu verwenden. Bei Generatoren mit Common-Rail Technik und/oder Dieselpartikelfilter nach DIN590:2009 oder besser.

  • Seite 115: Panda Icontrol2

    Panda iControl2 Bedienungsanleitung Steuerungs- und Regelungssystem für Fischer Panda Generatoren Panda iControl2_deu.R08 19.5.21...

  • Seite 116: Aktueller Revisionsstand

    Vervielfältigung und Änderung des Handbuches ist nur der Erlaubnis und Absprache des Herstellers erlaubt! Alle Rechte an Text und Bild der vorliegenden Schrift liegen bei Fischer Panda GmbH, 33104 Paderborn. Die Angaben wurden nach bestem Wissen und Gewissen gemacht. Für die Richtigkeit wird jedoch keine Gewähr übernommen.

  • Seite 117: Sicherheitshinweise Panda Icontrol2

    10.1 Personal Die hier beschriebenen Einstellungen können, soweit nicht anders gekennzeichnet, durch den Bediener ausgeführt werden. Der Einbau sollte nur von speziell ausgebildetem Fachpersonal oder durch Vertragswerkstätten (Fischer Panda Service Points) ausgeführt werden. 10.2 Sicherheitshinweise Beachten Sie die Sicherheitshinweise im Fischer Hinweis! PandaGenerator Handbuch.
  • Seite 118 Sicherheitshinweise Panda iControl2 damit der Generator nicht unbeabsichtigt gestartet werden kann. Diese gilt besonders bei Systemen mit einer Automatikstart- Funktion. Die Automatikstart-Funktion ist vor Beginn der Arbeiten zu deaktivieren. Das Seeventil muss geschlossen werden (nur PMS Version). Beachten Sie auch die Sicherheitshinweise der anderen Hinweis! Komponenten Ihres Systems.

  • Seite 119: Generelle Bedienung

    Generelle Bedienung 11. Generelle Bedienung 11.1 Das Panda iControl2-Panel Das Bedienpanel „Panda iControl2-Panel“ ist die Bedien- und Anzeigeeinheit der Panda iControl2-Steuerung und stellt die Schnittstelle zwischen dem Bediener und dem Panda iControl2-Steuergerät dar. Auf dem integrierten Anzeigedisplay werden neben wichtigen Daten des Systems auch Warnungen und Fehlermeldungen dargestellt. Für die Bedienung der Panda iControl2-Steuerung stehen auf dem Bedienpanel vier Taster zur Verfügung: Fig.

  • Seite 120: Startvorbereitungen / Kontrolltätigkeiten (Täglich)

    Generelle Bedienung 11.2 Startvorbereitungen / Kontrolltätigkeiten (täglich) 11.2.1 Marine Version 1. Ölstandskontrolle (Sollwert 2/3 Max.). Der Füllstand sollte bei kaltem Motor etwa 2/3 des Maximums betragen. Desweitern, wenn vorhanden, muss vor jedem Start der Ölstand des ölgekühlten Lagers kontrolliert werden - siehe Schauglas am Generator-Stirndeckel! 2.

  • Seite 121: Bedienung

    Generelle Bedienung 11.3 Bedienung 11.3.1 Ein- und Ausschalten der Steuerung Durch Betätigung der On-/Off-Taste am Panda iControl2-Panel schalten Sie die Panda iControl2-Steuerung ein. Halten Sie bitte die On-/Off-Taste gedrückt, bis die Startseite mit dem Pandabären auf dem Display angezeigt wird. Durch eine erneute Betätigung der On-/Off-Taste schalten Sie die Steuerung wieder aus.

  • Seite 122: Betriebsmodi

    Generelle Bedienung • Öldruckstatus • Zylinderkopftemperatur • Temperatur des Auspuffkrümmers • Wicklungstemperatur • Drehzahl • Prozentuale Auslastung Fig. 11.3.2-1: Standard Displayseite Das Display zeigt die iControl Board Eingangsspannung an. Hinweis! Bei Generatorsystemen mit 12 V Start System ist dieses gleich der Spannung der Starterbatterie. Bei Generatorsystemen mit 24 V Start System kann die Spannung der Starterbatterie nicht angezeit werden.

  • Seite 123: Start-Modus

    Generelle Bedienung Fig. 11.3.3.1-1: Service-Info-Seite Die Gesamtbetriebsstunden des Generators werden auf der Standard-Displayseite und auf der Service-Info-Seite ausgegeben. Durch Betätigen der Cursor-Up- oder Cursor-Down-Taste im Standby-Modus gelangt man auf die Service-Seite. Diese Seite ist mit einem Schraubenschlüssel-/Schraubendreher-Symbol gekennzeichnet. Hier wird über die Zeit bis zum nächsten Service informiert.

  • Seite 124: Override-Modus

    Generelle Bedienung Nach dem Vorglühen erfolgt das Einschalten des Fig. 11.3.3.2-2: Standard-Displayseite während des Startens Anlassers, begleitet durch die Ausgabe „STARTING“ im Statusfeld der Standard-Displayseite. Die Steuerung führt nur einen Startversuch durch. Hinweis! Konnte der Generator nicht gestartet werden, werden Sie durch die Ausgabe „STARTING FAILS“...
  • Seite 125 Generelle Bedienung Im Operation-Modus wird die elektrische Last als Fig. 11.3.3.4-1: Standard-Displayseite während des Operations- Balkenanzeige rechts auf der Standard-Displayseite und Modus auf der Inverter-Seite dargestellt. Die Balkenanzeige stellt nur einen Hinweis für die Belastung des Generators dar und wird in Prozent ausgegeben. Displayseite für 1-phasige Generatoren Bei den 1-phasigen Generatoren der i-Serie gibt es im Fig.

  • Seite 126: Panda I-Generator Mit Elektro-Magnetischer Kupplung (Optional)

    Generelle Bedienung Auf dieser Seite sehen Sie die aktuelle Inverter- Fig. 11.3.3.4-6: Phasenspannung L2 Ausgangsspannung der einzelnen Phase mit dem dazugehörigen Leiterstrom und die Platinen-Temperatur. Bei einer Platinen-Temperatur von 75 °C erfolgt eine Abschaltung des Inverters. Sie erreichen die Inverterseite durch die Betätigung der Cursor-Up-Taste im Operation-Mode.

  • Seite 127: Stopp-Modus

    Generelle Bedienung 11.3.3.6 Stopp-Modus Durch Betätigung der Start-/Stop-Taste im Operations-Modus, also bei laufendem Generator, stoppen Sie den Generator. Nach dem Stoppen des Generators geht das System wieder in den Standby-Modus zurück. Das Statusfeld des Displays zeigt „STOPPING“. Wird der Generator im Automatik-Start-Modus manuell Hinweis! Manueller Start im Autostart-Modus gestartet und gestoppt, fällt er aus Sicherheitsgründen in den Standby-Modus zurück.

  • Seite 128: Weiterführende Bedienung

    Einstellung des Helligkeitswertes für die gedimmte Hintergrundbeleuchtung 0-9 Dimtime Zeit, bis das Display in den gedimmten Zustand wechselt 0-255s 0=Funktion deaktiviert Config Passwortgeschützer Bereich für Fischer Panda Mitarbeiter und Fischer Panda Service points Network ID Einstellung der Netzwerk ID des Panels Save & Exit Speichern der Werte und Verlassen des Setup Menüs...

  • Seite 129: Einstellen Der Helligkeit Der Hintergrundbeleuchtung („Backlight" Und „Dimtime")

    Generelle Bedienung 11.4.2 Einstellen der Helligkeit der Hintergrundbeleuchtung („backlight“ und „dimtime“) Die Helligkeit der Display-Hintergrundbeleuchtung des Panda iControl2-Panels kann in zehn Stufen (0 - 9) variiert werden. Außerdem kann das Display zeitgesteuert gedimmt werden, wenn über eine parametrierbare Zeitdauer keine Taste am Bedienpanel betätigt wird. Für die Einstellung der Standard-Helligkeit und der gedimmten Helligkeit stehen im Setup-Menü...

  • Seite 130: Das Konfigurationsmenü („Config")

    11.4.3 Das Konfigurationsmenü („config“) Einstellungen in diesem Bereich dürfen nur von Fischer STOPP! Panda Mitarbeitern und Fischer Panda Service Points vorgenommen werden. Das Untermenü „config“ ist ein passwortgeschützter Bereich, in dem der Generatortyp ausgewählt werden kann und Generatorparameter im EEPROM verändert werden können.
  • Seite 131 Generelle Bedienung Um die Autostart-Funktion zu aktivieren, wählen Sie im Fig. 11.4.6-1: Setup-Menü Setup-Menü über die Cursor-Tasten die Zeile „Autostart“ aus und bestätigen Sie anschließend über die Start-/ Stop-Taste. Im Untermenü „Autostart“ können Sie nun über die Fig. 11.4.6-2: Untermenü „Autostart“ Cursor-Tasten zwischen den Optionen „Enable“...

  • Seite 132: Service-Intervall Zurücksetzen („Service")

    Generelle Bedienung Anschließend wird die Steuerung ausgeschaltet. Fig. 11.4.6-6: Verabschiedungsseite vor dem Ausschalten Nach dem Wiedereinschalten der Steuerung sehen Sie Fig. 11.4.6-7: Standard-Displayseite im Autostart-Modus im Statusfeld des Displays an der Ausgabe „AUTOSTART“, dass die Autostartfunktion aktiv ist bzw. an der Ausgabe von „STANDBY“, dass die Autostartfunktion deaktiviert wurde: Die Autostartfunktion bleibt auch nach dem Aus- und Warnung! Automatikstart...

  • Seite 133: Entlüften Des Kraftstoffsystems („Prime Fuel")

    Generelle Bedienung Zurücksetzen der Zeit bis zur nächsten Wartung Fig. 11.4.7-1: Zurücksetzen der Zeit bis zur nächsten Wartung Durch eine erneute Betätigung der Start-Stop-Taste setzen Sie das Service-Intervall auf das Ausgangsintervall zurück. Das Service-Intervall ist für jeden Generatortyp in der Software hinterlegt.
  • Seite 134 Generelle Bedienung Leerlaufposition gefahren und alle Ausgänge des Panda iControl2-Steuergerätes ausgeschaltet. Damit wird auch die Spannungsversorgung für den Inverter ausgeschaltet. Das Panel zeigt nach der Betätigung „EMERGENCY STOP!“. Diese Meldung wird zurückgesetzt, wenn die Brücke wieder gesetzt/der Not-Stop-Schalter wieder zurückgesetzt wird. Fig.

  • Seite 135: Installation

    Alle Anschlussleitungen und Anweisungen für den Achtung! System richtig auslegen. Einbau sind für „Standard“-Einbausituationen ausgelegt und ausreichend. Da Fischer Panda die genaue Einbau- und Betriebssituation (z. B. besondere Fahrzeugformen, hohe Fahrgeschwindigkeiten und besondere Einsatzbedingungen o. ä.) nicht bekannt sind, kann diese Installationsvorschrift als Vorlage und Beispiel dienen.

  • Seite 136: Entsorgung Der Komponenten

    Installation LEBENSGEFAHR! - Unsachgemäße Bedienung kann zu Warnung! Elektrische Spannung Gesundheitsschäden und Tod führen. Die elektrischen Spannungen von über 48 V sind immer lebensgefährlich. Bei der Installation sind deshalb unbedingt die Vorschriften der jeweils regional zuständigen Behörde zu beachten. Die Installation der elektrischen Anschlüsse des Generators darf aus Sicherheitsgründen nur durch einen Elektrofachmann durchgeführt werden.

  • Seite 137: Panda Icontrol2-Panel Mit Einbaugehäuse

    Fischer Panda-Bus Datenleitung B UBATT Autostart USTART/STOPP Autostart Eine Brücke zwischen Klemme 6 und 7 schließt den Autostart-Kontakt. Eine Brücke zwischen Klemme 6 und 7 schließt den Autostart-Kontakt. Verwenden Sie nur original Fischer Panda Hinweis! Anschlusskabel. 19.5.21 Kapitel/Chapter 12: Installation - Seite/Page 137...

  • Seite 138: Abmessungen

    Installation 12.3 Abmessungen Fig. 12.3-1: Gehäuse des Panda iControl2-Panels Seite/Page 138 - Kaptitel/Chapter 12: Installation 19.5.21...

  • Seite 139: Beschaltung Des Panda Icontrol2-Steuergerätes

    Das Panda iControl2-Steuergerät wird über die 18-polige Buchse mit dem Kabelbaum verbunden. Die mittlere 6- polige Buchse ist für den Fischer Panda Standard-Bus bestimmt. An diese Buchse wird das Panda iControl2-Panel angeschlossen. Der Fischer Panda CAN-Bus liegt auf der 6-poligen Buchse unten rechts auf der Leiterplatte. Die Belegungen der Steckverbinder sind in den nachfolgenden Tabellen angegeben.

  • Seite 140: Klemmenbelegungen Am Panda Icontrol2-Steuergerät

    12.4.1.2 Fischer Panda Standard-Bus Fig. 12.4.1.2-1: Klemmenbelegung Fischer Panda Standard-Bus Klemme Klemmenbezeichnung Funktion UBUS Bus-Versorgungsspannung Masse Fischer Panda-Bus, Masseverbindung zwischen Panda iControl2-Steuergerät und Panda iControl2-Panel REIZ Reizleitung, wird vom Panel gegen Masse gezogen, wenn das Steuergerät einschalten soll DATA+ Fischer Panda-Bus Datenleitung A...

  • Seite 141: Master And Slave Panels

    Installation 12.5 Master and Slave Panels Mit dem iControl2 ist es möglich, bis zu vier Panels an einem iGenerator zu betreiben (ein Master und dei Slave) Das Standard iControl2 Panel hat die Art. Nr. 21.02.02.131P. Dieses Panel hat eingebaute Abschlusswiderstände. Das iControl2 Slave Panel hat die Art.
  • Seite 142 Installation Das Original Inbetriebnahmeprotokoll des Generators Hinweis! muss an Fischer Panda gesendet werden, um die vollständige Garantie zu erhalten. Fertigen Sie vorher eine Kopie für Ihre Unterlagen. Die entsprechenden Vordrucke liegen dem Generatorhandbuch bei. Seite/Page 142 - Kaptitel/Chapter 12: Installation...

  • Seite 143: Wartung

    Wartung 13. Wartung 13.1 Wartung des icontrol2 Steuergerätes Das iControl2 Steuergerät ist wartungsfrei. Die Sicherungen im Steuergerät sind selbstheilend. 13.1.1 Reinigung des iControl2 Steuergerätes Das Gehäuse ist bei der allgemeinen Generatorreinigung mitzureinigen. Das Gehäuse kann nebelfeucht mit einem weichen Tuch abgewischt werden. Hierbei ist darauf zu achten, dass keine Feuchtigkeit in die Buchsen und das Gehäuse eindringt.
  • Seite 144 Wartung Leere Seite / Intentionally blank Seite/Page 144 Kapitel/Chapter 13: Wartung 19.5.21...

  • Seite 145: Warnungen Und Fehlermeldungen

    Warnungen und Fehlermeldungen 14. Warnungen und Fehlermeldungen Um einen sicheren Betrieb des Generators zu ermöglichen, gibt es bei der Panda iControl2-Steuerung eine Reihe von Warnungen und Fehlermeldungen, die den Generatorbetrieb beeinflussen. 14.1 Warnungen Warnungen werden ausgegeben, wenn die überwachte Größe, z. B. eine Temperatur, die definierte Warnschwelle erreicht hat.

  • Seite 146: Warnmeldungen

    Warnungen und Fehlermeldungen 14.1.2 Warnmeldungen Alle für Panda iControl2 definierten Warnmeldungen und die entsprechenden Displayausgaben sind in der nachfolgenden Tabelle zusammengestellt. Fig. 14.1.2-1: Warnmeldungen Warnmeldung auf dem Display Bedeutung der Warnmeldung “HIGH” blinkt im Wechsel mit dem Temperaturwert des Zylinderkopfes Zylinderkopftemperatur ist zu hoch, hat die Warnschwelle erreicht “HIGH”...

  • Seite 147: Fehlermeldungen

    Warnungen und Fehlermeldungen 14.2.1 Fehlermeldungen Alle für Panda iControl2 definierten Fehlermeldungen und die entsprechenden Displaytexte sind in der nachfolgenden Tabelle zusammengestellt. Fig. 14.2.1-1: Fehlermeldungen Fehlermeldung auf dem Display Bedeutung der Fehlermeldung “OUT” wird anstelle einer Temperatur ausgegeben „Out of range“ – Kabelbruch am entsprechenden Temperatursensor Fig.
  • Seite 148 Warnungen und Fehlermeldungen Fig. 14.2.2-1: Warn- und Fehlerschwellen für unterschiedliche Generatortypen Generatortyp Warnung/Fehler Warnschwelle Fehlerschwelle 5000i Marine Zylinderkopftemperatur 85 °C 95 °C Verzögerung Wicklungstemperatur 130 °C 135 °C Verzögerung Temp. Auspuffkrümmer 70 °C 75 °C Verzögerung 5000i Fahrzeug Zylinderkopftemperatur 90 °C 95 °C Verzögerung Wicklungstemperatur...

  • Seite 149: Busfehler

    Spannung Starterbatterie hoch 15,0 V 14.2.3 Busfehler Kommt es auf dem Fischer Panda-Bus zu einem Verlust der Kommunikation, wird nach einer Zeitdauer von 10 Sekunden ein Fehler auf dem Display ausgegeben: 19.5.21 Kapitel/Chapter 14: Warnungen und Fehlermeldungen - Seite/Page 149...

  • Seite 150: Beim Verlust Der Kommunikation Ist Der Generator Zu Sichern (Batterietrennschalter Öffnen) Und Alle

    Warnungen und Fehlermeldungen Dieser Fehler tritt auf, wenn mindestens eine der zwei Fig. 14.2.3-1: Fehler „NO CONNECTION“, Fehler in der Datenleitungen des Fischer Panda-Busses aufgetrennt Kommunikation (Fischer Panda Bus) wird. Ist die Verbindung wieder hergestellt, kann die Fehlermeldung mit der Start-/Stop-Taste quittiert werden.

  • Seite 151: Kann Ich Den Fehlerspeicher Löschen

    Warnungen und Fehlermeldungen 14.3.4 Kann ich den Fehlerspeicher löschen? Nein, das Löschen des Fehlerspeichers ist nicht möglich. 14.3.5 Wo werden die Fehler abgespeichert? Im EEPROM des Panels oder im Speicher der Steuerplatine. Die Fehler werden im EEPROM der Steuerplatine gespeichert. Das Bedienpanel zeigt die dort gespeicherten Fehlereinträge nur an. Sollte im Servicefall das Bedienpanel ausgetauscht werden müssen, bleiben die Einträge im Fehlerspeicher erhalten.
  • Seite 152 Warnungen und Fehlermeldungen Seite/Page 152 - Kaptitel/Chapter 14: Warnungen und Fehlermeldungen 19.5.21...

  • Seite 153: Inverter Panda Pmgi

    Inverter Panda PMGi 15. Inverter Panda PMGi Dokument Hardware Software Aktuell: Ersetzt: Fig. 15.0-1: Beispielbild PMGi 25 19.5.21 Kapitel/Chapter 15: Inverter Panda PMGi - Seite/Page 153...

  • Seite 154: Sicherheitshinweise

    Inverter Panda PMGi 15.1 Sicherheitshinweise Elektrische Spannung LEBENSGEFAHR! - Warnung: Elektrische Spannung Unsachgemäße Bedienung kann zu Gesundheitsschäden und Tod führen. Die elektrischen Spannungen von über 60 V sind immer lebensgefährlich. Bei der Installation sind deshalb unbedingt die Vorschriften der jeweils regional zuständigen Behörde zu beachten.

  • Seite 155: Vorderseite / Anschlußseite 230 V Beispielbild

    Inverter Panda PMGi 15.3 Vorderseite / Anschlußseite 230 V Beispielbild Zum Anschluss Panda PMGi ist der Generator mit dem Fig. 15.3-1: Anschlussseite vorbereiteten Kabel (Stecker 4pol) mit der Buchse 3 zu verbinden (450V / 400Hz Seite - PMGi Eingang) Der Bordverteilerkasten ist mit der Buchse 1 (Stecker 3 pol) zu verbinden.

  • Seite 156: Vorderseite / Anschlußseite 120 V/240 V Beispielbild

    Inverter Panda PMGi 15.5 Vorderseite / Anschlußseite 120 V/240 V Beispielbild Zum Anschluss Panda PMGi ist der Generator mit dem Fig. 15.5-1: Anschlussseite vorbereiteten Kabel (Stecker 4pol) mit der Buchse 3 zu verbinden (450V / 400Hz Seite - PMGi Eingang) Der Bordverteilerkasten ist mit der Buchse 1 (Stecker 3 pol) zu verbinden.

  • Seite 157: Pmgi Input

    Inverter Panda PMGi 3-Phasiger PMGi AC out Fig. 15.5-2: PMGi AC out Anschlusspunkt für die Unterverteilung des Kunden Beispielbild Einphasiger Ausgang - PMGi AC out mit interner PE/N Fig. 15.5-3: PMGi AC out Brücke. Bei PMGi wo die PE/N Brücke neben dem „Power out“ fehlt, ist eine interne PE/N Brücke installiert (z.B.

  • Seite 158: Control

    Inverter Panda PMGi PMGi input alternative Version Fig. 15.5.1.2-2: PMGi input Das „Power Out“ Kabel des Generators wird hier angeschlossen. Beispielbild 15.5.1.3 Control Das Control Kabel des Generators wird hier Fig. 15.5.1.3-1: Control angeschlossen Beispielbild 15.5.1.4 Externe PE/N Brücke Die PE/N Brücke kann hier für den Betrieb mit RCD Fig.

  • Seite 159: Rückseite - Oberseite

    Inverter Panda PMGi 15.6 Rückseite - Oberseite Der Panda PMGi ist mit einem internen Lüfter Fig. 15.6-1: Rückseite ausgestattet. Die entsprechenden Lüftungsbohrungen auf der Oberseite dürfen nicht abgedeckt werden. 01. Lüftungslöcher Durch den Generator liegt am PMGi eine Achtung! lebensgefährliche Spannung von bis zu 550 V an. Das Gehäuse des PMGi darf nur vom ausgebildeten Fachpersonal geöffnet werden! LEBENSGEFAHR! Stellen Sie sicher, dass der PMGi elektrisch fest mit dem...

  • Seite 160: Einstellungen Zum Betrieb Von Igeneratoren Mit Lade/Wechselrichtern

    Inverter Panda PMGi 15.7 Einstellungen zum Betrieb von iGeneratoren mit Lade/Wechselrichtern Beim Betrieb mit Lade/Wechselrichtern, müssen die Achtung! Falsche Einstellungen können den Einstellungen der Lade/Wechselrichter entsprechend PMGi zerstören angepasst werden, um einen Betrieb mit den PMGi Invertern zu gewährleisten. Falsche Einstellungen können den PMGi Inverter beschädigen oder zerstören.

  • Seite 161: Einstellungen In Der Victron Ve Configure Ii Software - Inverter

    Beim Abschalten größerer Verbraucher kann es durch Spannungs- Regelvorgänge im Victron Wechselrichter als auch im PMGI zu Spannungserhöhungen kommen und somit zum Over Voltage Alarm am Generator Fischer Panda empfiehlt folgende Einstellungen. 19.5.21 Kapitel/Chapter 15: Inverter Panda PMGi - Seite/Page 161...

  • Seite 162: Betriebsanleitung

    Inverter Panda PMGi 15.8 Betriebsanleitung 15.8.1 Vorbemerkungen/Winterbetrieb Der PMGi ist für einen Temperaturbereich von -20°C bis +40°C ausgelegt. 15.8.2 Belastung des PMGi im Dauerbetrieb Bitte achten Sie darauf, dass der PMGi nicht überlastet wird. In diesem Falle schaltet der PMGi ab. 15.8.3 Automatikstart Der Generator kann (je nach Fernbedienpanel) durch eine Automatikstart funktion gestartet werden.

  • Seite 163: Installation Des Pmgi

    Inverter Panda PMGi 15.11Installation des PMGi Der PMGi ist senkrecht zu montieren, so dass die elektrischen Anschlüsse nach unten zeigen und die Schrift auf dem Gehäuse lesbar ist. Die Oberfläche der Wandung sollte eben sein und die Wärmeableitung unterstützen. Die Lüftungsschlitze und Bohrungen müssen frei sein und eine ausreichende Frischluftzufuhr und Warmluftableitung ist zu gewährleisten.

  • Seite 164: 2Kühlwasserschema Mit Dem Radiator Höher Als Der Generator

    Inverter Panda PMGi 15.11.1.2 Kühlwasserschema mit dem Radiator höher als der Generator Fig. 15.11.1.2-1: Kühlwasserschema mit dem Radiator höher als der Generator 15.11.1.3 Kühlwasserschema wenn der Radiator auf gleicher höhe oder niedriger als der Generator Fig. 15.11.1.3-1: Kühlwasserschema wenn der Radiator auf gleicher höhe oder niedriger als der Generator Seite/Page 164 - Kaptitel/Chapter 15: Inverter Panda PMGi 19.5.21...

  • Seite 165: 4Kühlwasserschema Für Pvk-Uk Igeneratoren

    Inverter Panda PMGi Fig. 15.11.1.3-2: Kühlwasserschema wenn der Radiator auf gleicher höhe oder niedriger als der Generator 15.11.1.4 Kühlwasserschema für PVK-UK iGeneratoren Fig. 15.11.1.4-1: Kühlwasserschema für PVK-UK iGeneratoren 19.5.21 Kapitel/Chapter 15: Inverter Panda PMGi - Seite/Page 165...

  • Seite 166: 5Kühlwasserschema Für Marine Generatoren (Pms)

    Inverter Panda PMGi 15.11.1.5 Kühlwasserschema für Marine Generatoren (PMS) Fig. 15.11.1.5-1: Kühlwasserschema für Marine Generatoren (PMS) Seite/Page 166 - Kaptitel/Chapter 15: Inverter Panda PMGi 19.5.21...

  • Seite 167: Elektrischer Anschluss

    Für den Einsatz des PMGi in einem isolations überwachten Netz, muss die interne PE-N Brücke im PMGi entfernt werden. 15.12Technische Daten 15.12.1 Allgemeine Daten PMGi gehört zum Fischer Panda iGenerator und darf an anderen Generatoren / für andere Zwecke nur mit Einschaltstrombegrenzung eingesetzt werden. Lagertemperatur PMGi -20°C to +55°C...

  • Seite 168: Generator Spezifikation

    Inverter Panda PMGi 15.12.2 Generator Spezifikation PMG Generator Ausgang 3 phase Spannung pro Phase minimum 250V AC Maximum 550V AC Ausgangs-Frequenz minimum 250 Hz Maximum 650 Hz Seite/Page 168 - Kaptitel/Chapter 15: Inverter Panda PMGi 19.5.21...

  • Seite 169: Pmgi Ausgangs-Spezifikation

    Inverter Panda PMGi 15.12.3 PMGi Ausgangs-Spezifikation Fig. 15.12.3-1: Technische Daten PMGit / Technical data PMGi / PMGi Out PMGi 4000 230 V PMGi 5000 230 V PMGi 5000 120 V Nominale 230 V VAC +/- 5 % ohne 230 V VAC +/- 5 % ohne 120 V VAC +/- 5 % ohne Ausgangsspannung Last / without Load / sans...
  • Seite 170 Inverter Panda PMGi 1) Peak current is allowed to reach 3 times of the nominal current Fig. 15.12.3-2: Technische Daten PMGi / Technical data PMGi / PMGi Out PMGi 5000 110 V PMGi 8000 230 V PMGi 8000 110 V Nominale 110 V VAC +/- 5 % ohne 230 V VAC +/- 5 % ohne...
  • Seite 171 Inverter Panda PMGi Fig. 15.12.3-3: Technische Daten PMGi / Technical data PMGi / PMGi Out PMGi 8000 120 V PMGi 10000 230 V PMGi 10000 120 V Nominale 120 V VAC +/- 5 % ohne 230 V VAC +/- 5 % ohne 120 V VAC +/- 5 % ohne Ausgangsspannung Last / without Load / sans...
  • Seite 172 Inverter Panda PMGi Fig. 15.12.3-4: Technische Daten PMGi / Technical data PMGi / PMGi Out PMGi 15000 400 V PMGi 15000 230 V PMGi 15000 120 V Nominale 400 V VAC +/- 5 % ohne 230 V VAC +/- 5 % ohne 120 V VAC +/- 5 % ohne Ausgangsspannung Last / without Load / sans...
  • Seite 173 Inverter Panda PMGi Fig. 15.12.3-5: Technische Daten PMGi / Technical data PMGi / PMGi Out PMGi 25 230 V PMGi 25 400 V PMGi 25 2x120 V/240 V Nominale 230 V VAC +/- 5 % ohne 400 V VAC +/- 5 % ohne 2x120 V/240 V VAC +/- Ausgangsspannung Last / without Load / sans...
  • Seite 174 Inverter Panda PMGi Fig. 15.12.3-6: Technische Daten PMGi / Technical data PMGi / PMGi Out PMGi 45 230 V PMGi 45 400 V PMGi 60 400 V Nominale 230 V VAC +/- 5 % ohne 400 V VAC +/- 5 % ohne 400 V VAC +/- 5 % ohne Ausgangsspannung Last / without Load / sans...

  • Seite 175: Kurzschluss

    Inverter Panda PMGi Fig. 15.12.3-7: Überlastung Ausgangsart Max. Stromstärke Kommentar 230VAC 87 A +/- 0.5A Wenn die Sicherheitsschaltung angesprochen hat, muss der Generator ausgeschaltet und alle Verbraucher getrennt werden. 15.12.4 Kurzschluss Damit die Kurzschluss-Sicherheitsschaltung aktiv sein kann, muss eine Sicherung im stromführenden Kabel eingebaut werden.
  • Seite 176 Inverter Panda PMGi Seite/Page 176 - Kaptitel/Chapter 15: Inverter Panda PMGi 19.5.21...

Diese Anleitung auch für:

8000i10000i15000i/19i25i45i5000i ... Alle anzeigen

Inhaltsverzeichnis
