Installationshinweise
5.3 Ansaugluftfilter als Lärmquelle
Ein externer Ansaugluftfilter (nicht im Lieferumfang enthalten) muss immer verwendet werden, wenn der Generator
in einer staubbelasteten Umgebung betrieben wird. Dieser Filter wird über einen Schlauch mit einem Stutzen am
Generatorgehäuse verbunden. Der Filter kann eine sehr erhebliche Geräuschquelle sein. Falls dies der Fall ist,
sollte ein Ansaugluftgeräuschdämpfer bei Fischer Panda in der entsprechenden Nennweite bestellt werden. Hierbei
handelt es sich um einen Zylinder, der aber verhältnismäßig viel Platz einnimmt (Gesamtlänge ca. 700 mm, Durch-
messer 100 mm).
5.4 Anschlüsse am Generator
5.4.1 Anschlüsse

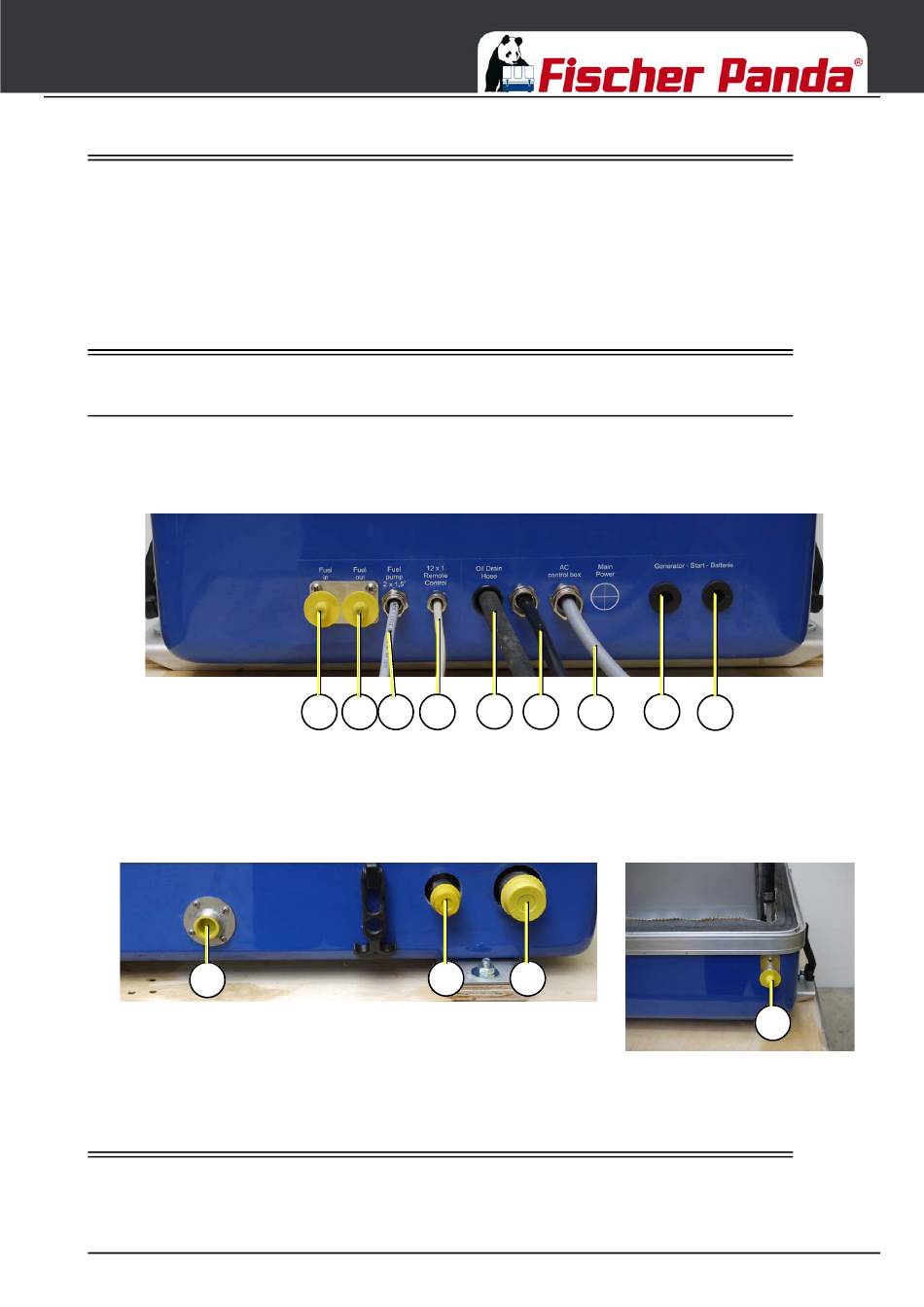

Das untere Bild zeigt ein Beispiel für die Anschlüsse eines Fischer Panda Generators. Original-Anschlüsse siehe
„Beschreibung des Generators"
1. Kraftstoffanschluss IN
2. Kraftstoffanschluss OUT
3. Kabel für Kraftstoffpumpe
4. Kabel für iControl Panel
5. Ölablassschlauch
1
1. Kühlwasseranschluss IN
2. Kühlwasseranschluss OUT

5.5 Installation des Kraftstoffsystems

5.5.0.1 Die folgenden Komponenten müssen installiert werden:
• Kraftstoffvorfilter mit Wasserabscheider
7.7.16
Fig. 5.4.1-1: Anschlüsse - Beispiel
1 2 3 4
Fig. 5.4.1-2: Connections - sample
2
5
6 7 8
6. Kabel für Lüfter
7. Kabel für PMGi 6000 Inverter
8. Kapseldurchführung für Starterbatterie minus (-)
9. Kapseldurchführung für Starterbatterie plus (+)
3
3. Abgasanschluss OUT
4. Anschluss zum externen Ausgleichsgefäß
Kapitel/Chapter 5: Installationshinweise - Seite/Page 49
