Inverter Panda PMGi

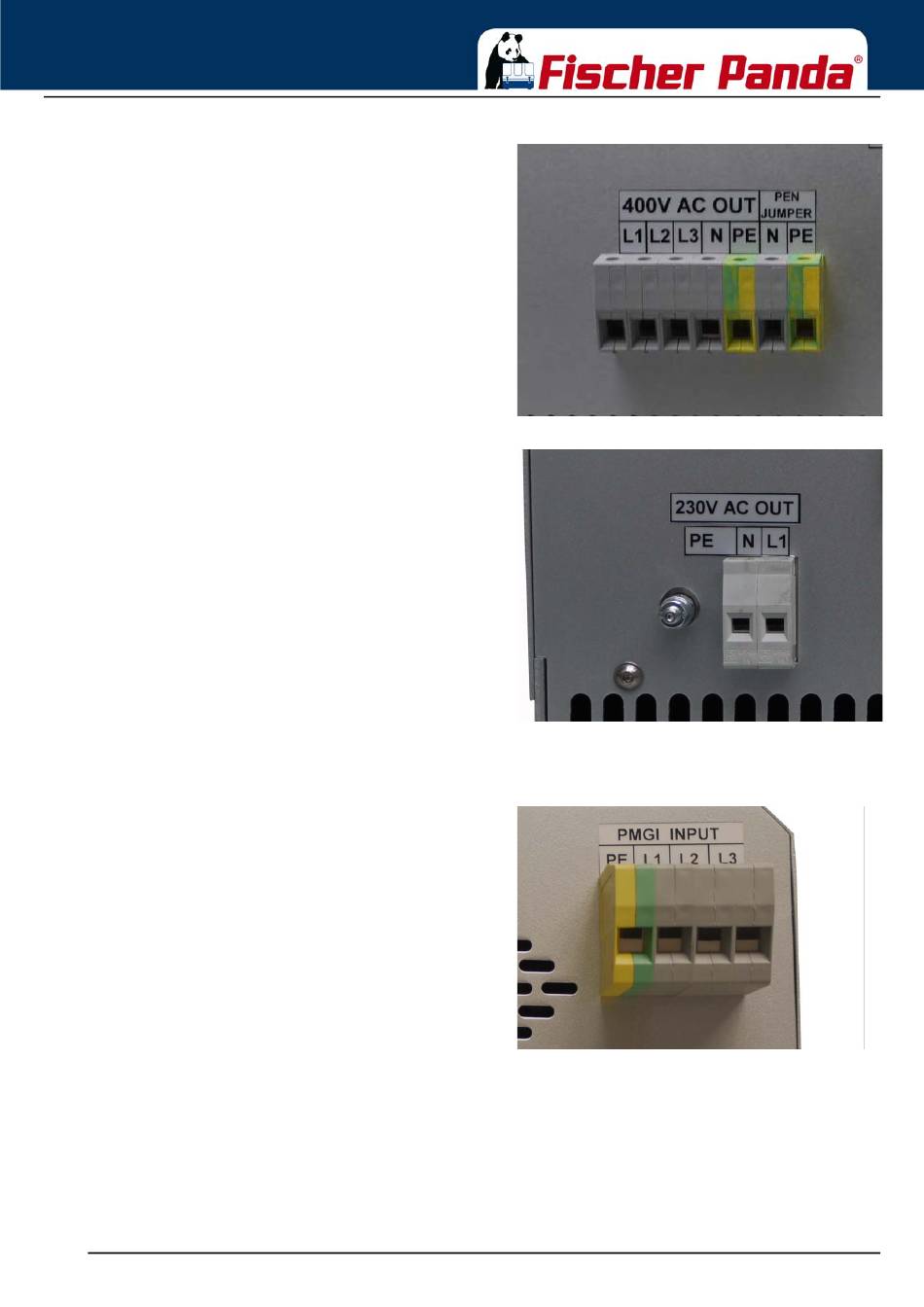

3-Phasiger PMGi AC out
Anschlusspunkt für die Unterverteilung des Kunden
Beispielbild
Einphasiger Ausgang - PMGi AC out mit interner PE/N
Brücke.
Bei PMGi wo die PE/N Brücke neben dem „Power out" fehlt,
ist eine interne PE/N Brücke installiert (z.B. PMGi 5000)
Anschlusspunkt für die Unterverteilung des Kunden
Beispielbild

15.5.1.2 PMGi input

PMGi input
Das „Power Out" Kabel des Generators wird hier
angeschlossen.
Beispielbild
7.7.16
Fig. 15.5-2: PMGi AC out
Fig. 15.5-3: PMGi AC out
Fig. 15.5.1.2-1: PMGi input
Kapitel/Chapter 15: Inverter Panda PMGi - Seite/Page 149
