15.11.2 Elektrischer Anschluss

Die elektrischen Anschlüsse dürfen nur vom Fachmann ausgeführt werden. Nationale Bestimmungen und die
Sicherheitshinweise im Generatorhandbuch sind zu beachten.
Sollte eine Kabelverlängerung durchgeführt werden, so ist auf der PMGi Ausgangsseite ein isoliertes Feuersicheres
Gummikabel zu verwenden. Die Kabellänge und der Kabelquerschnitt sind vom Spannungsabfall abhängig. Der
Spannungsabfall im Kabel darf 2,5% der Nominalspannung nicht überschreiten.
Beachten Sie die Pinbelegung der Buchsen. Siehe "Vorderseite / Anschlußseite 230 V Beispielbild" auf Seite 147.
15.11.2.1 Anschluss an ein RCD überwachtes System
Der PMGi ist vorbereitet für den Anschluss an ein RCD überwachtes System.
Der Ausgang des PMGi (PE,N,L) ist 1:1 mit dem Eingang der Unterverteilung auf der Kundenseite zu verbinden.
Hierbei werden Phase und Neutralleiter (L,N) mit dem Eingang des RCD verbunden. Der PE wird mit dem PE in der
Unterverteilung verbunden. Nach der Installation ist die Funktion des RCD zu testen.
Es ist darauf zu achten, das die PE/N Brücke installiert ist

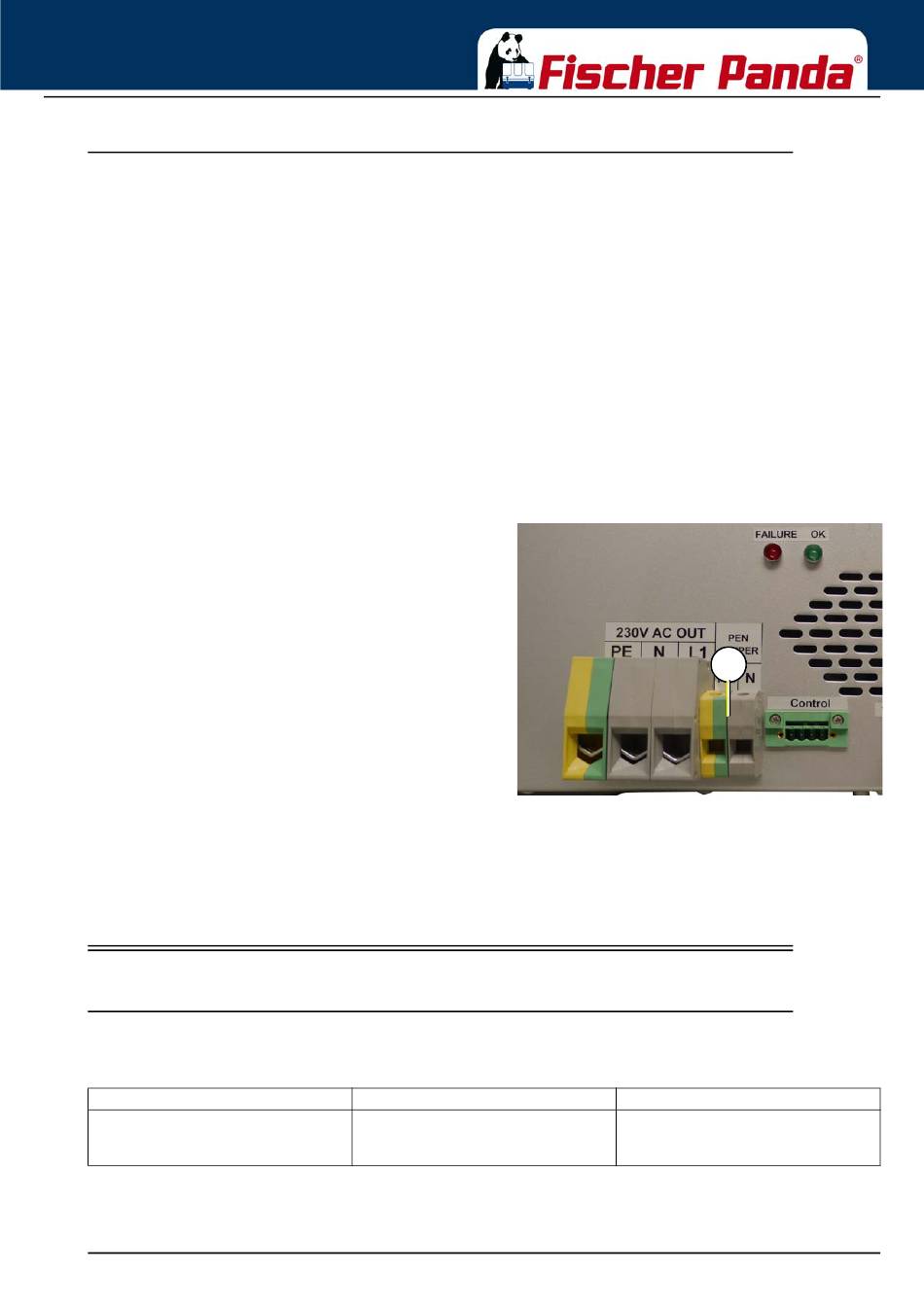

PE-N Brücke
Die PEN Brücke wird in den vorbereiteten Buchsen installiert.
01. Vorbereitete Buchsen für die PE/N Brücke
Beispielbild
15.11.2.2 Anschluss an Systeme mit Isolationsüberwachung.
Für den Einsatz des PMGi in einem isolations überwachten Netz, muss die interne PE-N Brücke im PMGi entfernt
werden.

15.12Technische Daten

15.12.1 Allgemeine Daten

PMGi gehört zum Fischer Panda iGenerator und darf an anderen Generatoren / für andere Zwecke nur mit
Einschaltstrombegrenzung eingesetzt werden.
Lagertemperatur
Arbeitstemperatur
7.7.16
PMGi
PMGi
Fig. 15.11-1: PE-N Brücke
1
-20°C to +55°C
Minimum: -20°C
Maximum: +40°C
Maximale interne Temperatur des PMGi: +60°C
Kapitel/Chapter 15: Inverter Panda PMGi - Seite/Page 159
