Inverter Panda PMGi 60

10.1 Sicherheitshinweise

Warnung:
Elektrische Spannung LEBENSGEFAHR! - Unsachgemäße Elektrische Spannung
Bedienung kann zu Gesundheitsschäden und Tod führen.
Die elektrischen Spannungen von über 48 V sind immer
lebensgefährlich. Bei der Installation sind deshalb unbedingt
die Vorschriften der jeweils regional zuständigen Behörde zu
beachten. Die Installation der elektrischen Anschlüsse des
Generators darf aus Sicherheitsgründen nur durch einen
Elektrofachmann durchgeführt werden.
Der PMGi darf nicht mit abgenommener Abdeckhaube in Betrieb genommen werden.
Alle Service-, Wartungs- oder Reparaturarbeiten am
Aggregat/PMGi dürfen nur bei stehendem Motor
vorgenommen werden. Der Generator ist gegen
unbeabsichtigten Start zu sichern (Starterbatterie
abklemmen)

10.2 Vorderseite / Anschlussseite

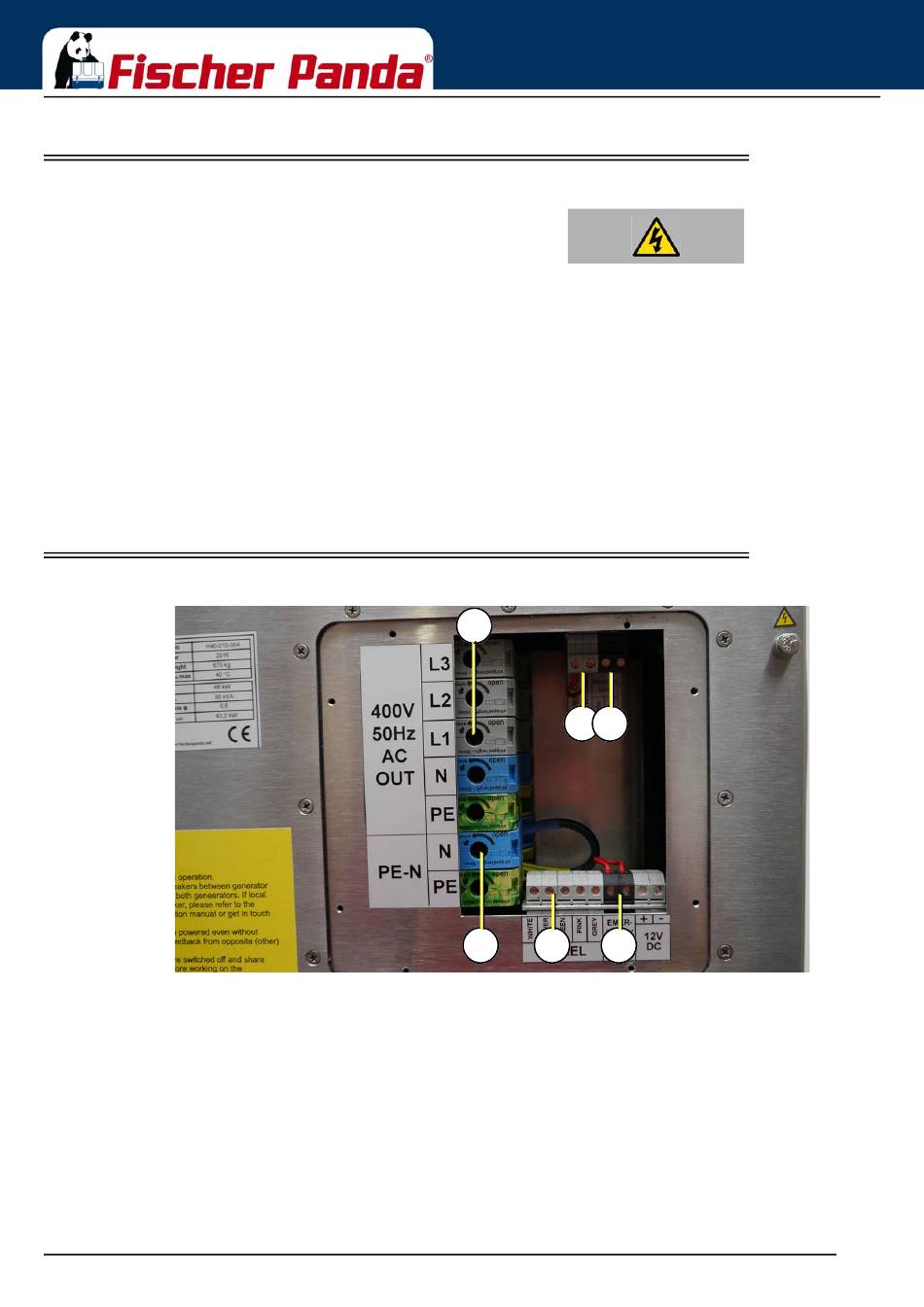

Fig. 10.2-1: Anschlussmulde
1
5 6
2 3 4
Der PMGi 60 ist intern mit dem Generatorausgang verbunden.
1. Terminal für Last Load
2. Terminal für PEN Brücke
3. Terminal für Fernbedienpanel
4. Terminal für Notstopp
5. Terminal für Lastschalter PMGi (option: closed=Lastausgang frei - open= Lastausgang gesperrt)
6. Synchronisationskabel (option nut für parallel Inverter)
