5.11.2 Abgasanschluss für Montage unter dem Fahrzeug

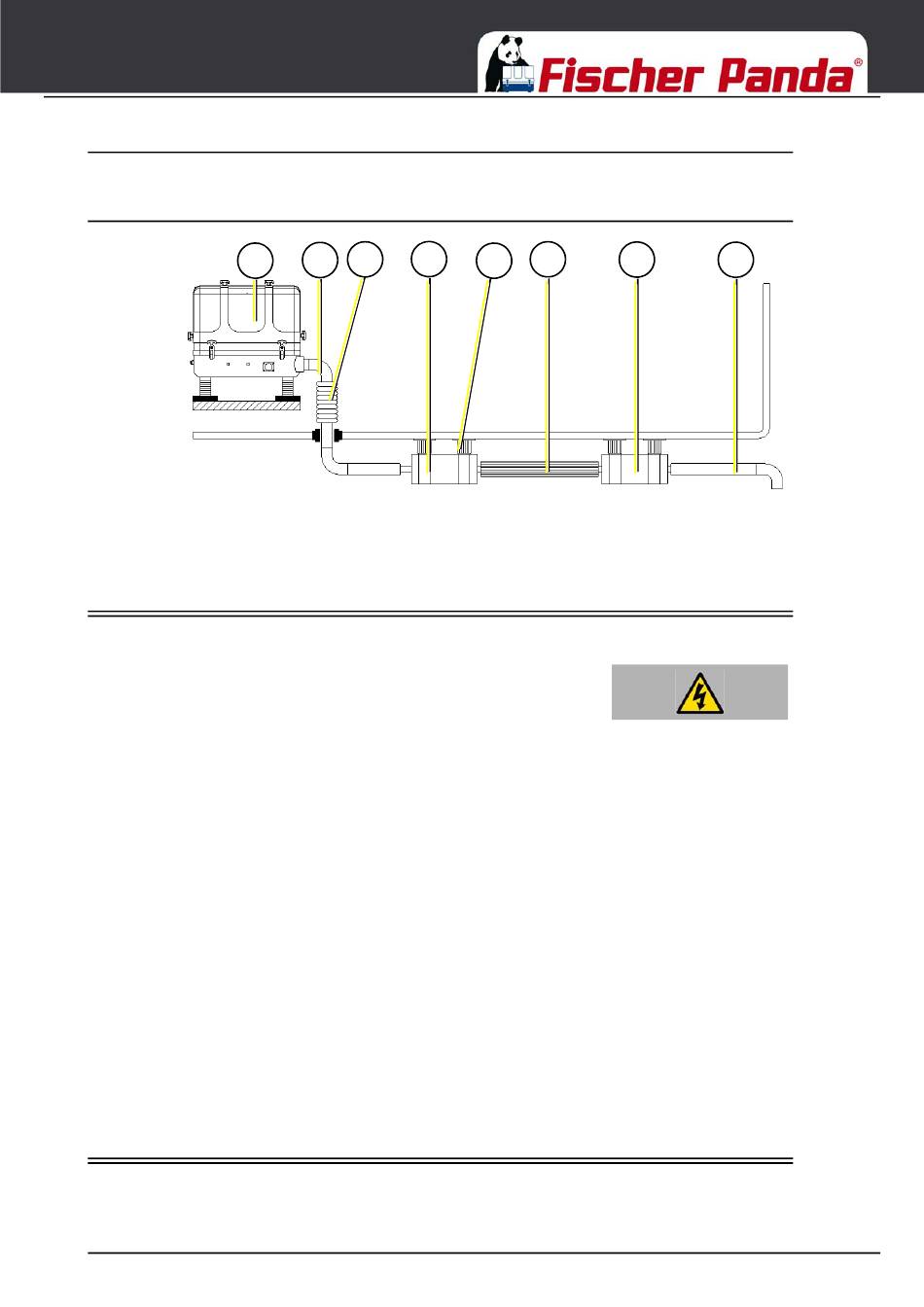

5.11.3 Abgas-Unterflur - Schema

01. Generator
02. Abgasanschluss
03. Kompensator (optional)
04. Externer Vorschalldämpfer (optional)

5.12 Isolationstest

Nach der Installation, vor der allgemeinen
Inbetriebnahme und vor Übergabe des Generators an
den Kunden, muss ein Isolationstest wie folgt
durchgeführt werden:
1. Alle elektrischen Verbraucher ausschalten.
2. Der Generator wird gestartet.
3. Mit einem Spannungsmessgerät (Einstellen auf Volt/AC) wird die Spannung zwischen:
a) Gehäuse des Generators und AC-Kontrollbox
b) Gehäuse des Generators und Masse der Umgebung gemessen.
Es darf keine elektrische Spannung über 50 mV (Millivolt) anliegen.
4. Danach ist die installierte Schutzmaßnahme zu überprüfen. Wenn ein RCD (FI-Schutzschalter) installiert wurde,
ist dieser auf Funktion zu überprüfen, und es muss sichergestellt sein, dass alle Anschlüsse richtig angeklemmt
sind. Dies erfolgt durch Messen der Phasen gegeneinander und gegen Null. Eine zusätzliche vierte Phase (L1')
muss bei Generatoren mit DVS Wicklung überprüft werden.
5. Falls der Generator durch „Nullung" geschützt ist, muss sichergestellt sein, dass ALLE Komponenten durch ein
gemeinsames Potential vom Gehäuse her miteinander verbunden sind.
Diese Maßnahme muss jedoch unbedingt den Erfordernissen der Landstrominstallation entsprechen. Im Regelfalle
muss deswegen davon ausgegangen werden, dass nur eine Schutzmaßnahme mit RCD (FI-Schutzschalter) diesen
Ansprüchen genügt. Dies sollte den nationalen Vorschriften der jeweiligen Region ensprechen, wo das System an
Landstrom angeschlossen ist. Der RCD (FI-Schutzschalter) muss von seinem Auslösestrom her den Erfordernissen
der Installationsumgebung entsprechen.

5.13 Inbetriebnahme

Nach erfolgter erfolgreicher Installation, ist eine Inbetriebnahme durchzuführen.
Hierfür wird das Inbetriebnahmeprotokoll vom installierenden Fachmann vollständig abgearbeitet und ausgefüllt.
7.7.16
02 03 04
01
06 07
05
05. Schwingungsdämpfer
06. Verbindungsrohr
07. Externer Nachschalldämpfer optional)
08. Endrohr
