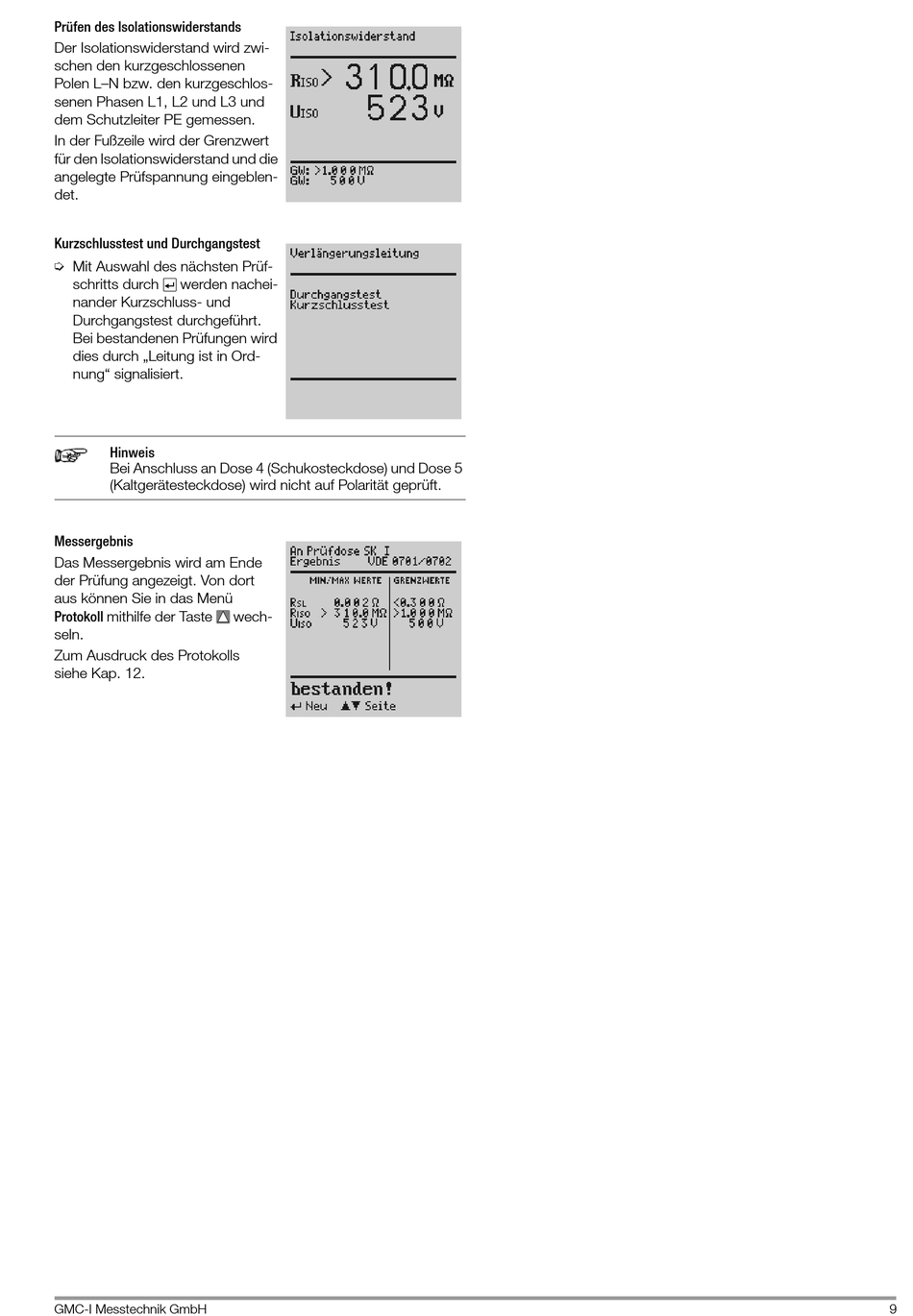

Prüfen des Isolationswiderstands
Der Isolationswiderstand wird zwi-
schen den kurzgeschlossenen
Polen L–N bzw. den kurzgeschlos-
senen Phasen L1, L2 und L3 und
dem Schutzleiter PE gemessen.
In der Fußzeile wird der Grenzwert
für den Isolationswiderstand und die
angelegte Prüfspannung eingeblen-
det.
Kurzschlusstest und Durchgangstest
Ð Mit Auswahl des nächsten Prüf-
schritts durch
werden nachei-
nander Kurzschluss- und
Durchgangstest durchgeführt.
Bei bestandenen Prüfungen wird
dies durch „Leitung ist in Ord-
nung" signalisiert.
Hinweis
Bei Anschluss an Dose 4 (Schukosteckdose) und Dose 5
(Kaltgerätesteckdose) wird nicht auf Polarität geprüft.
Messergebnis
Das Messergebnis wird am Ende
der Prüfung angezeigt. Von dort
aus können Sie in das Menü
Protokoll mithilfe der Taste
seln.
Zum Ausdruck des Protokolls
siehe Kap. 12.
GMC-I Messtechnik GmbH
wech-
9
