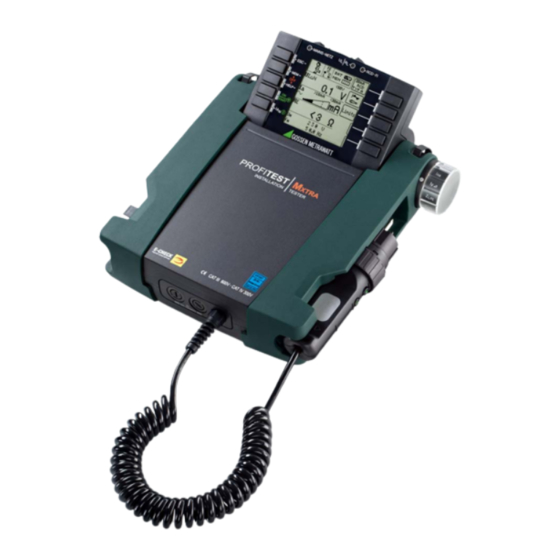

Gossen MetraWatt PROFITEST MBASE+ Bedienungsanleitung
Serie profitest master
Vorschau ausblenden
Andere Handbücher für PROFITEST MBASE+:
- Kurzbedienungsanleitung (24 Seiten) ,
- Kurzbedienungsanleitung (24 Seiten) ,
- Kurzbedienungsanleitung (24 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Gossen MetraWatt PROFITEST MBASE+
Inhaltszusammenfassung für Gossen MetraWatt PROFITEST MBASE+

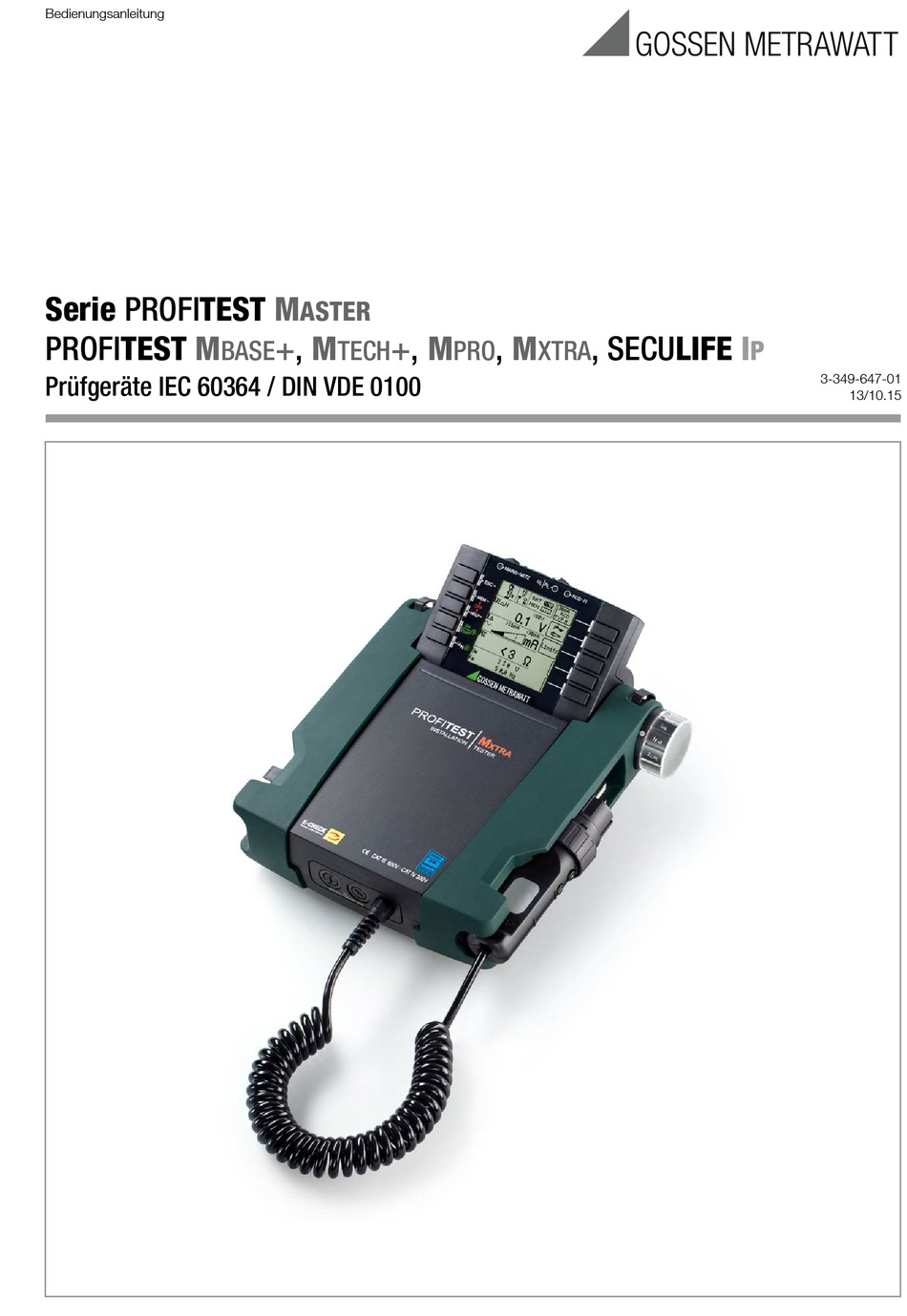

- Seite 1 Bedienungsanleitung Firmwarestand V2.20.0 Ergänzungen / Korrekturen Änderungen rot markiert Stand 03.11.2015 Serie PROFITESTM ASTER PROFITESTM SECULIFEI BASE TECH XTRA 3-349-647-01 Prüfgeräte IEC 60364 / DIN VDE 0100 13/10.15...
-
Seite 2: Anschlüsse Für Zangenstromsensor, Sonde Oder Ableitstrommessadapter Pro-Ab
Prüfgerät und Adapter * Anwendung der Prüfspitzen siehe Kap. 2.1 Seite 5 LEDs & Anschlusssymbole Kap. 18 Bedienterminal Festfunktionstasten Softkeys ESC: Rücksprung aus Untermenü • Parameterauswahl • Grenzwertvorgabe MEM: Taste für Speicher-Funktionen • Eingabefunktionen HELP: Aufruf der kontextsensitiven Hilfe •... -
Seite 3: Übersicht Über Geräteeinstellungen Und Messfunktionen
Legende Übersicht über Geräteeinstellungen und Messfunktionen Schalter- Pikto- Geräteeinstellungen Prüfgerät und Adpater Anschlüsse Stromzange, Sonde, stellung gramm Messfunktionen Ableitstrommessadapter PRO-AB 1 Bedienterminal mit Tasten Beschrei- und Anzeigefeld 15 Stromzange Anschluss 1 bung ab mit Rasterung ® SETUP Helligkeit, Kontrast, Uhrzeit/Datum, Bluetooth 16 Stromzange Anschluss 2 für optimalen Blickwinkel Sprache (D, GB, P), Profile (ETC, PS3, PC.doc) -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Seite Lieferumfang ..............5 10.2 Erdungswiderstandsmessung – batteriebetrieben „Akkubetrieb“ (nur MPRO & MXTRA) ..............31 Anwendung ..............5 10.3 Erdungswiderstand netzbetrieben – 2-Pol-Messung mit 2-Pol-Adap- Anwendung der Kabelsätze bzw. Prüfspitzen ......5 ter oder länderspezifischem Stecker (Schuko) ohne Sonde ..32 Übersicht Leistungsumfang 10.4 Erdungswiderstandsmessung netzbetrieben –... -
Seite 5: Lieferumfang
16.3.1 Strukturerstellung (Beispiel für den Stromkreis) ......67 ÖVE-EN 1 (Österreich), NIV/NIN SEV 1000 (Schweiz) und weiteren länderspezifischen Vorschriften prüfen. 16.3.2 Suche von Strukturelementen ............68 Das mit einem Mikroprozessor ausgestattete Prüfgerät entspricht 16.4 Datenspeicherung und Protokollierung ........69 den Bestimmungen IEC 61557/EN 61557/VDE 0413: 16.4.1 Einsatz von Barcode- und RFID-Lesegeräten ......... -
Seite 6: Übersicht Leistungsumfang Der Gerätevarianten Profitest Master & Seculife Ip
Übersicht Leistungsumfang Sicherheitsmerkmale und -vorkehrungen der Gerätevarianten PROFITEST MASTER & SECULIFE IP Das elektronische Mess- und Prüfgerät ist entsprechend den PROFITEST ... Sicherheitsbestimmungen IEC 61010-1/EN 61010-1/VDE 0411- (Artikelnummer) 1 gebaut und geprüft. Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät gewährleistet. -
Seite 7: Inbetriebnahme
➭ Schieben Sie den neuen Akku-Pack/bestückten Akkuträger in Kalibriermarke (blaues Siegel): das Akkufach. XY123 Zählnummer Er kann nur in der richtigen Lage eingesetzt werden. Deutsche Akkreditierungsstelle GmbH – Kalibrierlaboratorium ➭ Setzen Sie den Deckel wieder auf und schrauben Sie ihn fest. Registriernummer 15080-01-01 2012-06... -
Seite 8: Geräteeinstellungen
Geräteeinstellungen SETUP Menüauswahl für Betriebsparameter Menü LED- und LCD-Test Menü Drehschalterabgleich Anzeige: Datum / Uhrzeit und Akkutest Anzeige: Autom. Abschaltung Menü Helligkeit/Kontrast des Prüfgeräts nach 60 s Uhrzeit, Sprache, Profile Anzeige: Autom. Abschaltung Softwarestand der Anzeigenbeleuchtung nach 15 s Kalibrierdatum Prüfer auswählen aktueller Prüfer (Änderung über ETC) - Seite 9 Menüauswahl für Betriebsparameter Menü LED- und LCD-Test Menü Drehschalterabgleich Anzeige: Datum / Uhrzeit und Akkutest Anzeige: Autom. Abschaltung Menü Helligkeit/Kontrast des Prüfgeräts nach 60 s Uhrzeit, Sprache, Profile Anzeige: Autom. Abschaltung Softwarestand der Anzeigenbeleuchtung nach 15 s Kalibrierdatum Prüfer neu anlegen und auswählen aktueller Prüfer (Änderungen/Löschungen nur über ETC) ®...
- Seite 10 ➭ Mit ESC gelangen Sie zurück zum Hauptmenü. Bedeutung einzelner Parameter Achtung! Einschaltdauer Prüfgerät Datenverlust inklusive der Hier können Sie die Zeit auswählen, nach der sich das Prüfgerät Sequenzen bei Änderung der automatisch abschaltet. Diese Auswahl wirkt sich stark auf die Sprache, des Profils, des DB- Lebensdauer/den Ladezustand der Akkus aus.
- Seite 11 ® DB-MODE – Darstellung der Datenbank im Text- oder ID-Mode Bluetooth ein-/ausschalten (nur MTECH+/MXTRA/SECULIFE IP) Die Funktionalität DB-MODE ist ab der Firmwareversion 01.05.00 des Prüfgeräts und ab der ETC-Version 01.31.00 verfügbar. Bild 1 Bild 2 Erstellen von Strukturen im TXT MODE Die Datenbank im Prüfgerät ist standardmäßig auf Text-Mode ein- gestellt, „TXT“...
- Seite 12 Erforderliche Schritte für eine Authentifizierung Firmwarestand und Kalibrierinfo (Beispiel) Stellen Sie sicher, dass sich das Prüfgerät in Reichweite des PCs ® befindet (ca. 5 ... 8 Meter). Aktivieren Sie Bluetooth im Prüfgerät (siehe Bild 1) und an Ihrem PC. Der Funktionsdrehschalter muss sich hierbei in Position SETUP befinden. Stellen Sie sicher dass das Prüfgerät (siehe Bild 3) und Ihr PC für ®...
-
Seite 13: Allgemeine Hinweise
Allgemeine Hinweise Messwertanzeige und Messwertspeicherung Im Anzeigefeld werden angezeigt: Gerät anschließen • Messwerte mit ihrer Kurzbezeichnung und Einheit, In Anlagen mit Schutzkontakt-Steckdosen schließen Sie das • die ausgewählte Funktion, Gerät mit dem Prüfstecker, auf dem der passende länderspezifi- • die Nennspannung, sche Steckereinsatz befestigt ist, an das Netz an. -
Seite 14: Hilfefunktion
Hilfefunktion Für jede Schalterstellung bzw. Grundfunktion können Sie, nach deren Wahl über den Funktionsdrehschalter, folgende Informationen darstellen: • Anschlussschaltbild • Messbereich • Nenngebrauchsbereich und Betriebsmessunsicherheit • Nennwert ➭ Drücken Sie zum Aufruf der Hilfefunktion die Taste HELP. ➭ Sind mehrere Hilfeseiten je Messfunktion vorhanden, muss die Taste HELP wiederholt gedrückt werden. -
Seite 15: Frei Einstellbare Parameter Oder Grenzwerte
Frei einstellbare Parameter oder Grenzwerte Zweipolmessung mit schnellem oder halbautomatischem Polwechsel Für bestimmte Parameter sind neben den Festwerten weitere Werte in vorgegebenen Grenzen frei einstellbar, sofern das Sym- Für folgende Prüfungen ist eine schnelle halbautomatische Zwei- bol Menü EDIT (3) am Ende der Liste der Einstellwerte erscheint. polmessung möglich. -
Seite 16: Messen Von Spannung Und Frequenz
Messen von Spannung und Frequenz 6.1.2 Spannung zwischen L – PE, N – PE und L – L bei Anschluss 2-Pol-Adpater Messfunktion wählen Durch Drücken der nebenstehenden Softkey-Taste schalten Sie zwischen länderspezifischem Stecker- einsatz z. B. SCHUKO und 2-Pol-Adapter um. Die gewählte Anschlussart wird invers dargestellt (weiß... -
Seite 17: 3-Phasenmessung (Verkettete Spannungen) Und Drehfeldrichtung
3-Phasenmessung (verkettete Spannungen) und Drehfeld- Prüfen von Fehlerstrom-Schutzschaltungen (RCD) richtung Das Prüfen von Fehlerstrom-Schutzeinrichtungen (RCD) umfasst: Anschluss • Besichtigen, • Erproben, Zum Anschließen des Gerätes benötigen Sie • Messen. den Messadapter (2- Zum Erproben und Messen verwenden Sie das Prüfgerät. polig) der mit der mitge- lieferten Messleitung zum dreipoligen... -
Seite 18: Messen Der (Auf Nennfehlerstrom Bezogenen) Berührungsspannung Mit Des Nennfehlerstromes Und Auslöseprüfung Mit Nennfehlerstrom
Prüfnorm Messen der (auf Nennfehlerstrom bezogenen) Berührungsspannung mit des Nennfehlerstromes und Gemäß DIN VDE 0100-600:2008 ist nachzuweisen, dass Auslöseprüfung mit Nennfehlerstrom – die beim Nennfehlerstrom auftretende Berührungsspannung den für die Anlage maximal zulässigen Wert nicht überschreitet. Messfunktion wählen – die Fehlerstrom-Schutzschalter beim Nennfehlerstrom inner- N halb 400 ms (1000 ms bei selektiven RCD-Schutzschaltern) auslösen. - Seite 19 1) Messung der Berührungsspannung ohne Auslösen des RCDs 2) Auslöseprüfung nach dem Messen der Berührungsspannung ➭ Drücken Sie die Taste I N Messverfahren Zur Ermittlung der bei Nennfehlerstrom auftretenden Berührungs- Die Auslöseprüfung ist spannung U misst das Gerät mit einem Strom, der nur ca. 1/3 IN für jeden RCD-Schutz- des Nennfehlerstromes beträgt.
-
Seite 20: Spezielle Prüfungen Von Anlagen Bzw. Rcd-Schutzschaltern
Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern 7.2.1 Prüfen von Anlagen bzw. RCD-Schutzschaltern mit ansteigendem Fehlerstrom (Wechselstrom) Berührungsspannung: für RCDs vom Typ AC, A/F, B/B+ und EV/MI Messverfahren Zur Prüfung der RCD-Schutzschaltung erzeugt das Gerät im Netz Auslösegrenzwerte: einen kontinuierlich steigenden Fehlerstrom von (0,3 ... 1,3) N Das Gerät speichert die im Auslösemoment des RCD-Schutz- schalters vorhandenen Werte der Berührungsspannung und des... -
Seite 21: Prüfen Von Rcd-Schutzschaltern Mit 5 I N
7.2.3 Prüfen von RCD-Schutzschaltern mit 5 7.2.4 Prüfen von RCD-Schutzschaltern, N die für pulsierende Gleichfehlerströme geeignet sind Die Messung der Auslösezeit erfolgt hier mit 5-fachem Nennfehlerstrom. Hierzu können die RCD-Schutzschalter mit positiven oder negati- Hinweis ven Halbwellen geprüft werden. Die Auslösung erfolgt normge- recht mit 1,4-fachem Nennstrom. -
Seite 22: Prüfen Spezieller Rcd-Schutzschalter
Prüfen spezieller RCD-Schutzschalter Auslöseprüfung ➭ Drücken Sie die Taste I . Der RCD-Schutzschalter wird aus- N 7.3.1 Anlagen mit selektiven RCD-Schutzschaltern vom Typ gelöst. Im Anzeigefeld werden blinkende Balken und danach RCD-S die Auslösezeit t und der Erdungswiderstand R angezeigt. In Anlagen in denen zwei in Serie geschaltete RCD-Schutzschal- ter eingesetzt werden, die im Fehlerfall nicht gleichzeitig auslösen sollen, verwendet man selektive RCD-Schutzschalter. -
Seite 23: Srcd, Prcd-S (Schukomat, Sidos Oder Ähnliche)
Messverfahren 7.3.3 SRCD, PRCD-S (SCHUKOMAT, SIDOS oder ähnliche) Je nach Messverfahren können gemessen werden: RCD-Schutzschalter der Serie SCHUKOMAT, SIDOS oder solche, die elektrisch baugleich mit diesen sind, müssen nach entspre- • die Auslösezeit t bei Auslöseprüfung mit Nennfehlerstrom I N chender Parameterauswahl geprüft werden. -
Seite 24: Rcd-Schalter Des Typs G Oder R
7.3.4 RCD-Schalter des Typs G oder R Parameter einstellen – 5-facher Nennstrom Mithilfe des Prüfgerätes ist es möglich, neben den üblichen und selektiven RCD-Schutzschaltern die speziellen Eigenschaften eines G-Schalters zu überprüfen. Der G-Schalter ist eine österreichische Besonderheit und ent- spricht der Gerätenorm ÖVE/ÖNORM E 8601. Durch seine 5-facher Auslösestrom höhere Stromfestigkeit und Kurzzeitverzögerung werden Fehlaus- lösungen minimiert. -
Seite 25: Prüfen Von Fehlerstrom (Rcd-) Schutzschaltungen In Tn-S-Netzen
Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in TN- Prüfen von Fehlerstrom (RCD-) Schutzschaltungen in IT- S-Netzen Netzen mit hoher Leitungskapazität (z. B. in Norwegen) Bei den RCD-Prüfungen U ) und der Erdungsmessung N Anschluss IN ) kann die Netzform (TN/TT oder IT) eingestellt werden. Bei Messung im IT-Netz ist eine Sonde zwingend erforderlich, da die auftretende Berührspannung U ohne Sonde nicht gemes-... -
Seite 26: Prüfen Der Abschaltbedingungen Von Überstrom-Schutz
Prüfen der Abschaltbedingungen Messfunktion wählen von Überstrom-Schutzeinrichtungen, Messen der Schleifenimpedanz und Ermitteln L-PE des Kurzschlussstromes (Funktion Z und I L-PE Das Prüfen von Überstrom-Schutzeinrichtungen umfasst Besich- tigen und Messen. Zum Messen verwenden Sie den Anschluss PROFITEST MASTER oder SECULIFE IP. Schuko/3-Pol-Adapter Messverfahren Die Schleifenimpedanz Z... -
Seite 27: Messungen Mit Unterdrückung Der Rcd-Auslösung
Messungen mit Unterdrückung der RCD-Auslösung Messung starten 8.1.1 Messen mit positiven Halbwellen (MTECH+/MXTRA/SECULIFE IP) Die Messung mit Halbwellen plus DC ermöglicht es, Schleifenim- pedanzen in Anlagen zu messen, die mit RCD-Schutzschaltern ausgerüstet sind. Bei der DC Messung mit Halbwellen können Sie zwischen zwei Varianten wählen: DC-L: geringerer Vormagnetisierungsstrom,... -
Seite 28: Einstellungen Zur Kurzschlussstrom-Berechnung - Parameter I K
Messen der Netzimpedanz (Funktion Z Messverfahren (Netzinnenwiderstandsmessung) Die Netzimpedanz Z wird nach dem gleichen Messverfahren gemessen wie die Schleifenimpedanz Z (siehe Kapitel 8 auf L-PE Seite 26). Die Stromschleife wird hierbei über den Neutralleiter N gebildet und nicht wie bei der Schleifenimpedanzmessung über den Schutzleiter PE. - Seite 29 Messung starten Wahl der Polung Halbautomatische Messung Parameter AUTO siehe auch Kap. 5.8 L-PE-Bezüge sind hier nicht möglich. Der neutrale L-N-Bezug nach dem AUTO-Eintrag wird beim Auto- Durchlauf nicht mit angeboten! Einstellungen zur Kurzschlussstrom-Berechnung – Parameter I Limit / Grenzwert: <...
-
Seite 30: Messen Des Erdungswiderstandes (Funktion R )
Messen des Erdungswiderstandes (Funktion R Messung mit oder ohne Erderspannung in Abhängigkeit von der Parametereingabe bzw. Wahl der Anschlussart: Der Erdungswiderstand R ist für die automatische Abschaltung RANGE Anschluss Messfunktionen in Anlagenteilen von Bedeutung. Er muss niederohmig sein, damit keine Sondenmessung im Fehlerfall ein hoher Kurzschlussstrom fließt und so die Fehler- xx ... -
Seite 31: Erdungswiderstandsmessung - Netzbetrieben
10.1 Erdungswiderstandsmessung – netzbetrieben 10.2 Erdungswiderstandsmessung – batteriebetrieben „Akkubetrieb“ (nur MPRO & MXTRA) Folgende drei Messarten bzw. Anschlüsse sind möglich: Folgende fünf Messarten bzw. Anschlüsse sind möglich: • 2-Pol-Messung über 2-Pol-Adapter • 3-Pol-Messung über Adapter PRO-RE • 2-Pol-Messung über Schukostecker (nicht im IT-Netz möglich) •... -
Seite 32: Erdungswiderstand Netzbetrieben - 2-Pol-Messung Mit 2-Pol-Adapter Oder Länderspezifischem Stecker (Schuko) Ohne Sonde
10.3 Erdungswiderstand netzbetrieben – 2-Pol-Messung mit 2-Pol-Adapter oder länderspezifischem Stecker (Schuko) ohne Sonde Legende Parameter einstellen ❏ Messbereich: AUTO, 10 k (4 mA), 1 k (40 mA), 100 (0,4 A), Betriebserde 10 (3,7 ... 7 A). Bei Anlagen mit RCD-Schutzschalter muss Erdungswiderstand der Widerstand bzw. -
Seite 33: Erdungswiderstandsmessung Netzbetrieben - 3-Pol-Messung: 2-Pol-Adapter Mit Sonde
10.4 Erdungswiderstandsmessung netzbetrieben – 3-Pol-Messung: 2-Pol-Adapter mit Sonde Legende Parameter einstellen ❏ Messbereich: AUTO, Betriebserder 10 k (4 mA), 1 k (40 mA), 100 (0,4 A), 10 (3,7 ... 7 A) Erdungswiderstand Bei Anlagen mit RCD-Schutzschalter muss der Widerstand Erdungswiderstand durch Systeme des Potenzialaus- bzw. -
Seite 34: Erdungswiderstandsmessung Netzbetrieben - Messen Der Erderspannung
10.5 Erdungswiderstandsmessung netzbetrieben – Messen der Erderspannung (Funktion U Diese Messung ist nur mit Sonde möglich, siehe Kap. 10.4. Parameter einstellen Die Erderspannung U ist die Spannung die am Erder zwischen ❏ Messbereich: 10 / U dem Erderanschluss und der Bezugserde auftritt, wenn zwischen ❏... -
Seite 35: Erdungswiderstandsmessung Netzbetrieben - Selektive Erdungswiderstandsmessung Mit Zangenstromsensor Als Zubehör
10.6 Erdungswiderstandsmessung netzbetrieben – Selektive Erdungswiderstandsmessung mit Zangenstromsensor als Zubehör Alternativ zur klassischen Messmethode kann auch eine Messung mit Zangenstromsensor durchgeführt werden. Legende Parameter einstellen am Prüfgerät ❏ Messbereich (Prüfstromauswahl): Betriebserde 1 k (40 mA), 100 (0,4 A), 10 (3,7 ... 7 A) Erdungswiderstand Bei Anlagen mit RCD-Schutzschalter kann die Funktion Leitungswiderstand... - Seite 36 • Zur Vermeidung von elektrischem Schlag halten Sie die MET- RAFLEX sauber und frei von Verschmutzung der Oberfläche. • Stellen Sie sicher, dass vor Verwendung der flexible Stromsensor, das Verbindungskabel und das Elektronikgehäuse trocken sind. Messung starten Sofern Sie die Wandlerübersetzung im Prüfgerät verändert haben, wird ein Popup-Fenster mit dem Hinweis eingeblendet, diese neue Einstellung auch am angeschlossenen Zangenstromsensor vorzunehmen.
-
Seite 37: Erdungswiderstandsmessung Batteriebetrieben „Akkubetrieb" - 3-Polig (Nur Mpro & Mxtra)
10.7 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – 3-polig (nur MPRO & MXTRA) Dreileiterverfahren Hinweis Um Nebenschlüsse zu vermeiden müssen die Messlei- PROFITEST MPRO, PROFITEST MXTRA tungen gut isoliert sein. Die Messleitungen sollten sich nicht kreuzen oder über lange Strecken parallel laufen, um den Einfluss von Verkopplungen auf ein Mindestmaß zu begrenzen. -
Seite 38: Erdungswiderstandsmessung Batteriebetrieben „Akkubetrieb" - 4-Polig (Nur Mpro & Mxtra)
10.8 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – 4-polig (nur MPRO & MXTRA) Vierleiterverfahren Hinweis Um Nebenschlüsse zu vermeiden müssen die Messlei- PROFITEST MPRO, PROFITEST MXTRA tungen gut isoliert sein. Die Messleitungen sollten sich nicht kreuzen oder über lange Strecken parallel laufen, um den Einfluss von Verkopplungen auf ein Mindestmaß zu begrenzen. - Seite 39 ➭ Sonde in der Mitte der Verbindungslinie Erder – Hilfserder ein- ➭ Der Hilfserder H wird im größtmöglichen Abstand von der Er- setzen und den Erdungswiderstand bestimmen. dungsanlage eingesetzt. ➭ Sondenabstand 2 3 m in Richtung Erder, dann 2 3 m in ➭...
-
Seite 40: Erdungswiderstandsmessung Batteriebetrieben „Akkubetrieb" - Selektiv (4-Polig) Mit Zangenstromsensor Sowie Messadapter Pro-Re Als Zubehör (Nur Mpro & Mxtra)
10.9 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – selektiv (4-polig) mit Zangenstromsensor sowie Messadapter PRO-RE als Zubehör (nur MPRO & MXTRA) Allgemeines Parameter einstellen am Prüfgerät ❏ Messbereich: 200 PROFITEST MPRO, PROFITEST MXTRA Hinweis Bei Umschaltung auf selektive Messung, wird automa- tisch auf den Messbereich AUTO umgeschaltet, wenn ein Messbereich größer als 200 ... -
Seite 41: Erdungswiderstandsmessung Batteriebetrieben „Akkubetrieb" - Erdschleifenmessung (Mit Zangenstromsensor Und -Wandler Sowie Messadapter Pro-Re/2 Als Zubehör) (Nur Mpro & Mxtra)
10.10 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ – Erdschleifenmessung (mit Zangenstromsensor und -wandler sowie Messadapter PRO-RE/2 als Zubehör) (nur MPRO & MXTRA) ➭ Fixieren Sie die 2 Zangen an einem Erder (Erdspieß) in unter- Methode 2-Zangen-Messung schiedlichen Höhen mit einem Abstand größer oder gleich 30 cm. -
Seite 42: Erdungswiderstandsmessung Batteriebetrieben „Akkubetrieb" - Messung Des Spezifischen Erdungswiderstands (Nur Mpro & Mxtra)
10.11 Erdungswiderstandsmessung batteriebetrieben „Akkubetrieb“ Messfunktion wählen – Messung des spezifischen Erdungswiderstands (nur MPRO & MXTRA) Allgemeines Betriebsart wählen Die gewählte Betriebsart erscheint invers dargestellt: weißes Akkusymbol auf schwarzem Hintergrund. Parameter einstellen Messung des spezifischen Erdwiderstandes ❏ Messbereich: AUTO, 50 k, 20 k, 2 k, 200 , 20 ... - Seite 43 Geologische Auswertung Berechnen von Ausbreitungswiderständen Von Extremfällen abgesehen, erfasst die Messung den zu unter- Für die geläufigen Erderformen sind in dieser Tabelle die Formeln suchenden Boden bis zu einer Tiefe, die ungefähr gleich dem für die Berechnung der Ausbreitungswiderstände angegeben. Sondenabstand d ist.
-
Seite 44: Messen Des Isolationswiderstandes
Messen des Isolationswiderstandes Durchbruchströme für Rampenfunktion Achtung! Limit / Grenzwert: Isolationswiderstände können nur an spannungsfreien Objekten gemessen werden. 11.1 Allgemein I > I Limit STOP Messfunktion wählen Grenzwerte für Durchbruchspannung Anschluss 2-Pol-Adapter oder Prüf- unterer Grenzwert: stecker oberer Grenzwert: eingebbarer Bereich: >... - Seite 45 Die Funktion konstante Prüfspannung bietet zwei Möglichkeiten: Der Messvorgang wird über die Taste „START/STOPP“ gestartet und läuft selbständig ab bis eins der folgende Ereignisse eintritt: • Nach kurzem Drücken der Taste ON/START wird die eingestellte Prüfspannung U ausgegeben und der Isolationswiderstand •...
-
Seite 46: Sonderfall Erdableitwiderstand (Reiso )
Besondere Bedingungen bei der Isolationswiderstandsmessung Parameter einstellen Achtung! Prüfspannung: 50 V / 100 V / 250 V / 325 V / 500 V / 1000 V* Isolationswiderstände können nur an spannungsfreien Objekten gemessen werden. Ist der gemessene Isolationswiderstand kleiner als der eingestellte Grenzwert, so leuchtet die LED U ... -
Seite 47: Messen Niederohmiger Widerstände Bis 200 Ohm (Schutzleiter Und Schutzpotenzialausgleichsleiter)
❏ R Messen niederohmiger Widerstände bis 200 Ohm OFFSET ON – Berücksichtigen von Messleitungen bis 10 (Schutzleiter und Schutzpotenzialausgleichsleiter) Bei der Verwendung von Messleitungen oder Verlängerungslei- tungen kann deren ohmscher Widerstand automatisch vom Mes- Die Messung niederohmiger Widerstände von Schutzleitern, sergebnis subtrahiert werden. -
Seite 48: Messung Mit Konstantem Prüfstrom
12.1 Messung mit konstantem Prüfstrom Hinweis Messung starten Messen niederohmiger Widerstände Die Widerstände von Messleitung und Messadapter (2- polig) werden durch die Messung in Vierleitertechnik automatisch kompensiert und gehen nicht in das Mess- ergebnis ein. Verwenden Sie jedoch eine Verlängerungs- leitung, so müssen Sie deren Widerstand messen und ihn vom Messergebnis abziehen. -
Seite 49: Schutzleiterwiderstandsmessung Mit Rampenverlauf - Messung An Prcds Mit Stromüberwachtem Schutzleiter Mit Dem Prüfadapter Profitest Prcd Als Zubehör
12.2 Schutzleiterwiderstandsmessung mit Rampenverlauf – Messung an PRCDs mit stromüberwachtem Schutzleiter mit dem Prüfadapter PROFITEST PRCD als Zubehör Anwendung Anschluss ➭ Lesen Sie die Bedienungsanleitung zum Adapter PROFITEST Bei bestimmten Typen von PRCDs wird der Schutzleiterstrom überwacht. Eine direkte Zu- bzw. Abschaltung des für Schutzlei- PRCD und hier speziell das Kap. -
Seite 50: Messungen Mit Sensoren Als Zubehör
Messungen mit Sensoren als Zubehör Parameter einstellen In Abhängigkeit von dem jeweils eingestellten Messbereich am 13.1 Strommessung mithilfe eines Zangenstromsensors Zangenstromsensor muss der Parameter Wandlerübersetzung entsprechend am Prüfgerät eingestellt werden. Vor-, Ableit- und Ausgleichsströme bis 1 A sowie Arbeitsströme bis 1000 A können Sie mithilfe spezieller Zangenstromsensoren messen, die Sie hierzu über die Buchsen (15) und (16) anschlie- ßen. -
Seite 51: Sonderfunktionen - Schalterstellung Extra
Sonderfunktionen – Schalterstellung EXTRA Auswahl der Sonderfunktionen Durch Drücken der obersten Softkey-Taste gelangen Sie zur Liste Schalterstellung EXTRA wählen der Sonderfunktionen. Wählen Sie die gewünschte Funktion über ihr Symbol aus. EXTRA Übersicht der Sonderfunktionen Softkey- Bedeutung / Kapi- Taste Sonderfunktion tel/ Seite Spannungsfall-... -
Seite 52: Spannungsfall-Messung (Bei Zln) - Funktion U
) – Funktion U 14.1 Spannungsfall-Messung (bei Z Messung ohne OFFSET Bedeutung und Anzeige von U (nach DIN VDE 100-600) Gehen Sie hierzu folgendermaßen vor: ➭ Stellen Sie OFFSET von ON auf OFF. Der Spannungsfall vom Schnittpunkt zwischen Verteilungsnetz und Verbraucheranlage bis zum Anschlusspunkt eines elektri- schen Verbrauchsmittels (Steckdose oder Geräteanschlussklemme) soll nicht größer als 4% der Nennspannung des Netzes sein. -
Seite 53: Messen Der Impedanz Isolierender Fußböden Und Wände
14.2 Messen der Impedanz isolierender Fußböden und Wände Messung starten (Standortisolationsimpedanz) – Funktion Z Messverfahren Das Gerät misst die Impedanz zwischen einer belasteten Metall- platte und der Erde. Als Wechselspannungsquelle wird die am Messort vorhandene Netzspannung verwendet. Die Ersatzschal- tung von Z wird als Parallelschaltung betrachtet. -
Seite 54: Prüfung Des Zähleranlaufs Mit Schutzkontaktstecker - Funktion Kwh (Nicht Seculife Ip)
14.3 Prüfung des Zähleranlaufs mit Schutzkontaktstecker Messwert speichern – Funktion kWh (nicht SECULIFE IP) Der Anlauf von Energieverbrauchszählern kann hier getestet wer- den. Anschluss L – N Schutzkontaktstecker Sonderfall Der Anlauf von Energieverbrauchszählern, die zwischen L-L oder L-N geschaltet sind, kann hier getestet werden. Messung starten Anschluss L –... -
Seite 55: Ableitstrommessung Mit Ableitstrommessadapter Pro-Ab Als Zubehör - Funktion I (Nur Mxtra & Seculife Ip)
14.4 Ableitstrommessung mit Ableitstrommessadapter PRO-AB Messablauf als Zubehör – Funktion I (nur MXTRA & SECULIFE IP) Für die Durchführung der Messung siehe auch die Bedienungsan- leitung zum Ableitstrommessadapter PRO-AB. Anwendung Die Messung der Berührspannung nach DIN VDE 0107-10 und die Messung von dauernd fließenden Ableit- und Patientenhilfs- strömen gemäß... -
Seite 56: Prüfen Von Isolationsüberwachungsgeräten - Funktion Imd (Nur Profitest Mxtra & Seculife Ip)
14.5 Prüfen von Isolationsüberwachungsgeräten – Funktion IMD Grenzwerte für R in % einstellen L-PE (nur PROFITEST MXTRA & SECULIFE IP) Anwendung Isolationsüberwachungsgeräte IMDs (Insulation Monitoring Device) oder Erdschlussanzeigeeinrichtungen (Earthfault Detection Sys- Limit / Grenzwert: tem) werden in IT-Netzen eingesetzt, um die Einhaltung eines minimalen Isolationswiderstandes zu überwachen, wie in I <... - Seite 57 Beurteilung Aufruf gespeicherter Messwerte Damit die Messung beurteilt werden kann, muss diese gestoppt Erst nach Ihrer Bewertung kann der Messwert gespeichert und werden. Dies gilt für die manuelle wie für die automatische Mes- damit ins Messprotokoll aufgenommen werden, siehe auch Kapi- sung.
-
Seite 58: Restspannungsprüfung - Funktion Ures (Nur Mxtra)
14.6 Restspannungsprüfung – Funktion Ures (nur MXTRA) Messablauf – Dauermessung Anwendung Die Vorschrift EN 60204 fordert, dass an jedem berührbaren akti- ven Teil einer Maschine, an welchem während des Betriebs eine Spannung von mehr als 60 V anliegt, nach dem Abschalten der Versorgungsspannung die Restspannung innerhalb von 5 s auf einen Wert von 60 V oder weniger abgesunken sein muss. -
Seite 59: Intelligente Rampe - Funktion Ta+Id (Nur Profitest Mxtra)
14.7 Intelligente Rampe – Funktion ta+I(nur PROFITEST MXTRA) Messung der Berührspannung starten 14.7.1 Anwendung Der Vorteil dieser Messfunktion gegenüber den Einzelmessungen von I und t ist die gleichzeitige Messung von Abschaltzeit und N Abschaltstrom durch stufenförmig ansteigenden Prüfstrom, wobei der RCD nur ein einziges mal ausgelöst werden muss. Die intelligente Rampe wird zwischen Stroman- fangswert (35% I... -
Seite 60: Prüfen Von Differenzstrom-Überwachungsgeräten - Funktion Rcm (Nur Profitest Mxtra)
14.8 Prüfen von Differenzstrom-Überwachungsgeräten Berührungsspannung messen – Funktion RCM (nur PROFITEST MXTRA) Allgemeines Differenzstrom-Überwachungsgeräte RCMs (Residual Current Monitor) überwachen den Differenzstrom in elektrischen Anlagen und zeigen diesen kontinuierlich an. Wie bei Fehlerstromschutz- einrichtungen können externe Schalteinrichtungen angesteuert werden, um die Spannungsversorgung bei Überschreiten eines bestimmten Differenzstroms abzuschalten. -
Seite 61: Überprüfung Der Betriebszustände Eines Elektrofahrzeugs An E-Ladesäulen Nach Iec 61851 (Nur Mtech+ & Mxtra)
14.9 Überprüfung der Betriebszustände eines Elektrofahrzeugs Status C – Nicht gasendes Fahrzeug erkannt an E-Ladesäulen nach IEC 61851 (nur MTECH+ & MXTRA) • Ladebereitschaft vom Fahrzeug / Leistung wird zugeschaltet, Eine Ladestation ist ein zum Laden von Elektrofahrzeugen vorge- • Spannung zwischen PE und CP +6 V / –12 V. -
Seite 62: Prüfabläufe Zur Protokollierung Von Fehlersimulationen An Prcds Mit Dem Adapter Profitest Prcd (Nur Mxtra)
14.10 Prüfabläufe zur Protokollierung von Fehlersimulationen an PRCDs 14.10.2 Parametereinstellungen mit dem Adapter PROFITEST PRCD (nur MXTRA) Bedeutung der Symbole für die jeweilige Fehlersimulation Folgende Funktionen sind bei Anschluss des Prüfgeräts Schalter- Symbole beim Bedeutung der Symbole PROFITEST MXTRA an den Prüfadapter PROFITEST PRCD möglich: stellung PROFITEST MXTRA •... -
Seite 63: 14.10.3 Prüfablauf Prcd-S (1-Phasig) - 11 Prüfschritte
14.10.3 Prüfablauf PRCD-S (1-phasig) – 11 Prüfschritte Auswahlbeispiele Auswahlbeispiele Simulation Unterbrechung (Schritte 1 bis 10) Simulation Unterbrechung (Schritte 1 bis 6) Simulation Leitertausch (Schritte 11 bis 16) Simulation Leitertausch (Schritt 7) Simulation PE an Phase (Schritte 17) Simulation PE an Phase (Schritt 8) Messung des Schutzleiterstroms über Zangenstromwandler (Schritte 18) Mit Sonde Taste ON am PRCD kontaktieren (Schritt 10) Halbautomatischer Wechsel der Fehlersimulationen (Stati) -
Seite 64: Prüfsequenzen (Automatische Prüfabläufe) - Funktion Auto
Prüfsequenzen (Automatische Prüfabläufe) Bedienübersicht: Erstellen von Prüfsequenzen am PC – Funktion AUTO Verwendetes Prüfgerät auswählen! Soll nacheinander immer wieder die gleiche Abfolge von Prüfun- gen mit anschließender Protokollierung durchgeführt werden, wie 1 2 3 4 dies z. B. bei Normen vorgeschrieben ist, empfiehlt sich der Ein- satz von Prüfsequenzen. - Seite 65 Bitte beachten Sie, dass die ins Prüfgerät geladenen Prüfsequen- Prüfsequenz am Prüfgerät auswählen und starten zen durch folgende Aktionen im Prüfgerät gelöscht werden: Bild 15.1 • durch Empfang von Auswahllisten vom PC (ETC: Gerät Auswahllisten Auswahllisten senden) • durch Empfang neuer Prüfsequenzen vom PC (ETC: Gerät ...
-
Seite 66: Datenbank
Datenbank 16.2 Übertragung von Verteilerstrukturen Folgende Übertragungen sind möglich: 16.1 Anlegen von Verteilerstrukturen allgemein • Übertragung einer Verteilerstruktur vom PC an das Prüfgerät. Im Prüfgerät PROFITEST MASTER kann eine komplette Verteiler- • Übertragung einer Verteilerstruktur einschließlich der Mess- struktur mit Stromkreis- bzw. RCD-Daten angelegt werden. werte vom Prüfgerät zum PC. -
Seite 67: Strukturerstellung (Beispiel Für Den Stromkreis)
Symbolik Verteilerstruktur / Baumstruktur Symbole Bedeutung Messsymbol Haken hinter einem Strukturelementsymbol bedeutet: sämtliche Mes- Messdaten einblenden, sofern für dieses Struktur- sungen zu diesem Element wurden bestanden element eine Messung durchgeführt wurde. Messsymbol x: mindestens eine Messung wurde nicht bestanden kein Messsymbol: es wurde noch keine Messung durchgeführt Bearbeiten des angewählten Strukturelements Speichermenü... -
Seite 68: 16.3.2 Suche Von Strukturelementen
Neues Objekt aus Liste auswählen 16.3.2 Suche von Strukturelementen blättern nach oben blättern nach oben blättern nach unten blättern nach unten Auswahl bestätigen Auswahl bestätigen / Ebene wechseln Einblenden von Objekt- oder Identnummer Menüauswahl Seite 3/3 Wählen Sie ein gewünschtes Objekt aus der Liste über die Tasten aus und bestätigen dies über die Taste . -
Seite 69: Datenspeicherung Und Protokollierung
Hinweis Sofern Sie die Parameter in der Messansicht ändern, werden diese nicht für das Strukturelement übernom- men. Die Messung mit den veränderten Parametern kann trotzdem unter dem Strukturelement gespeichert wer- den, wobei die geänderten Parameter zu jeder Messung mitprotokolliert werden. Suche beenden Aufruf gespeicherter Messwerte ➭... -
Seite 70: 16.4.1 Einsatz Von Barcode- Und Rfid-Lesegeräten
Datenauswertung und Protokollierung mit dem Programm ETC Sämtliche Daten inklusive Verteilerstruktur können mit dem Pro- gramm ETC auf den PC übertragen und ausgewertet werden. Hier sind nachträglich zusätzliche Informationen zu den einzelnen Messungen eingebbar. Auf Tastendruck wird ein Protokoll über sämtliche Messungen innerhalb einer Verteilerstruktur erstellt oder die Daten in eine EXCEL-Tabelle exportiert. -
Seite 71: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente (7) Krokodilclip (aufsteckbar) (8) Prüfspitzen Prüfgerät und Adapter Die Prüfspitzen sind der zweite (feste-) und dritte (aufsteckbare-) Pol des Messadapters. Ein Spiralkabel verbindet sie mit dem auf- (1) Bedienterminal – Anzeigefeld steckbaren Teil des Messadapters. Auf der LCD werden angezeigt: ▼... - Seite 72 der Sonde erfolgt über einen berührungsgeschützten Stecker mit Bedienterminal – LEDs 4 mm Durchmesser. Das Gerät prüft, ob eine Sonde ordnungsgemäß gesetzt ist, und LED MAINS/NETZ zeigt den Zustand im Anzeigefeld an. Sie ist nur in Funktion, wenn das Gerät eingeschaltet ist. Sie hat keine Funktion in den Spannungsbereichen U und U L-PE...
-
Seite 73: Signalisierung Der Leds, Netzanschlüsse Und Potenzialdifferenzen
Signalisierung der LEDs, Netzanschlüsse und Potenzialdifferenzen Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters LED-Signalisierungen Korrekter Anschluss, Messung freigegeben N NETZ/ leuchtet L-PE grün U, Z MAINS , kWh, IMD, int. Rampe, RCM N-Leiter nicht angeschlossen, N Messung freigegeben NETZ/ L-PE... - Seite 74 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters Netzanschlusskontrolle — Dreiphasensystem — LCD-Anschlusspiktogramme wird ein- Rechtsdrehfeld geblendet (Dreiphasenmessung) wird ein- Linksdrehfeld geblendet (Dreiphasenmessung) wird ein- Schluss zwischen L1 und L2 geblendet (Dreiphasenmessung) wird ein- Schluss zwischen L1 und L3 geblendet (Dreiphasenmessung) wird ein-...
- Seite 75 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters Akkutest Akkus müssen aufgeladen oder gegen Ende der Brauchbarkeitsdauer wird ein- alle geblendet ersetzt werden (U < 8 V). PE-Prüfung durch Fingerkontakt an den Kontaktflächen des Prüfsteckers LEDs Potenzialdifferenz 50 V zwischen Fingerkontakt und PE (Schutzkontakt) RCD/FI Frequenz f ...
- Seite 76 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters Temperatur im Prüfgerät zu hoch alle Abhilfe: Warten bis sich das Prüfgerät abgekühlt hat Fremdspannung vorhanden Abhilfe: das Messobjekt muss spannungsfrei geschaltet werden Fremdspannung > 20 V an den Sonden: PRO-RE RE (bat) H gegen E oder S gegen E...
- Seite 77 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters N und PE sind vertauscht N 1) Netzanschlussfehler Abhilfe: Netzanschluss überprüfen oder 2) Anzeige im Anschlusspiktogramm: PE unterbrochen (x) oder N in Bezug auf die Tasten des Prüfsteckers unten liegender Schutzleiter- bügel unterbrochen L-PE Ursache: Spannungs-Messpfad unterbrochen...
-
Seite 78: Zustand Prüf-Mess-Stellung Des Stecker Adapter Funktionsschalters
Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters Eingabeplausibilitätsprüfung — Kontrolle der Parameterkombinationen — LCD-Piktogramme Parameter out of range 5 x 500 mA nicht moeglich N Typ B, B+ und EV/MI nicht bei G/R, SRCD, PRCD N 180 Grad nicht bei G/R, SRCD, PRCD N DC nicht bei G/R, SRCD, PRCD... - Seite 79 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters 15 mA nur im 1 k - und 100 -Bereich möglich! 15 mA nur als Schleifenmessung mit oder ohne Sonde EXTRA RCM Bei RCM: TYP AC, F, B+ und EV/MI nicht möglich im IT-Netz keine Messung mit Halbwelle oder DC möglich N Die von Ihnen gewählten Parameter sind in Kombination mit anderen...
- Seite 80 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters Meldungen — LCD-Piktogramme — Prüfsequenzen Die Prüfsequenz enthält eine Messung, die von dem angeschlossenen Prüfgerät nicht verarbeitet werden kann. Der entsprechende Prüfschritt AUTO muss übersprungen werden. Beispiel: Die Prüfsequenz enthält eine RCM- Messung, die an den PROFITEST MTECH übertragen wurde.
- Seite 81 Zustand Prüf- Mess- Stellung des Funktion / Bedeutung stecker adapter Funktionsschalters Datenbank- und Eingabeoperationen — LCD-Piktogramme Messwertspeicherung mit abweichendem Stromkreisparameter Der von Ihnen am Prüfgerät eingestellte Stromkreisparameter stimmt nicht mit dem in der Struktur unter Objektdaten hinterlegten Parameter überein. N Beispiel: Der Auslösefehlerstrom ist in der Datenbank mit 10 mA vor- gegeben, Sie haben aber mit 100 mA gemessen.
-
Seite 82: Technische Kennwerte
Technische Kennwerte Technische Kennwerte MBASE+ und MTECH+ Anschlüsse Eingangs- Funk- Auf- Betriebsmess- Eigen- Zangen Stecker- Messgröße Anzeigebereich impedanz/ Messbereich Nennwerte 2-Pol- 3-Pol- tion lösung unsicherheit unsicherheit einsatz Sonde WZ12 Z3512 MFLEX Prüfstrom Adapter Adapter P300 (2% v.M.+5D) (1% v.M.+5D) 0 ... 99,9 V 0,1 V L-PE 0,3 ... - Seite 83 Technische Kennwerte MBASE+ und MTECH+ Anschlüsse Funk- Auf- Betriebsmess- Eigen- Zangen Stecker- Messgröße Anzeigebereich Prüfstrom Messbereich Nennwerte 2-Pol- 3-Pol- tion lösung unsicherheit unsicherheit einsatz CP1100 WZ12 Z3512 MFLEX Adapter Adapter P300 1 ... 999 k 1 k = 50 V 1,00 ...
- Seite 84 Technische Kennwerte MPRO, MXTRA & SECULIFE IP Anschlüsse Eingangs- Funk- Auf- Betriebsmess- Eigen- Zangen Stecker- Messgröße Anzeigebereich impedanz/ Messbereich Nennwerte 2-Pol- 3-Pol- tion lösung unsicherheit unsicherheit einsatz Sonde WZ12C Z3512A MFLEX Prüfstrom Adapter Adapter P300 (2% v.M.+5D) (1% v.M.+5D) 0 ... 99,9 V 0,1 V L-PE 0,3 ...
- Seite 85 Anschlüsse Funk- Auf- Betriebsmess- Eigen- Zangen Stecker- Messgröße Anzeigebereich Prüfstrom Messbereich Nennwerte 2-Pol- 3-Pol- tion lösung unsicherheit unsicherheit einsatz CP1100 WZ12 Z3512 MFLEX Adapter Adapter P300 1 ... 999 k 1 k = 50 V 1,00 ... 9,99 M 10 k = 1 mA 10,0 ...
- Seite 86 GMC-I Messtechnik GmbH...
-
Seite 87: Überlastbarkeit
Kennwerte PROFITEST MASTER & SECULIFE IP Überlastbarkeit 1200 V dauernd Referenzbedingungen 600 V dauernd L-PE RCD, R 440 V dauernd 230 V 0,1 % Netzspannung 550 V (begrenzt die Anzahl der Mes- 50 Hz 0,1 % L-PE Netzfrequenz sungen und Pausenzeit, bei Überlas- 45 Hz ... -
Seite 88: Wartung
Wartung 20.3 Sicherungen Hat aufgrund einer Überlastung eine Sicherung ausgelöst, so 20.1 Firmwarestand und Kalibrierinfo erscheint eine entsprechende Fehlermeldung im Anzeigefeld. Die Spannungsmessbereiche des Gerätes sind aber weiterhin in Siehe Kap. 4.6. Funktion. 20.2 Akkubetrieb und Ladevorgang Sicherung auswechseln Überzeugen Sie sich in regelmäßigen kurzen Abständen oder nach längerer Lagerung Ihres Gerätes, dass die Akkus nicht aus- Achtung! gelaufen sind. -
Seite 89: Anhang
Anhang 21.1 Tabellen zur Ermittlung der maximalen bzw. minimalen Anzeigewerte unter Berücksichtigung der maximalen Betriebsmessun- sicherheit des Gerätes Tabelle 1 Tabelle 3 (Vollwelle) / Z (+/- Halbwelle) M L-PE. L-PE. () () Grenzwert Min. Grenzwert Min. Grenzwert Max. Grenzwert Max. Anzeigewert Anzeigewert Anzeigewert... - Seite 90 Tabelle 5 k Grenzwert Min. Anzeigewert >999 Tabelle 6 Kurzschlussstrom-Mindestanzeigewerte zur Ermittlung der Nennströme verschiedener Sicherungen und Schalter für Netze mit Nennspannung U =230 V Nenn- Niederspannungssicherungen mit Leitungsschutzschalter und Leistungsschalter strom I nach Normen der Reihe DIN VDE 0636 Charakteristik gL, gG, gM Charakteristik B/E Charakteristik C...
-
Seite 91: Bei Welchen Werten Soll/Muss Ein Rcd Eigentlich Richtig Auslösen? Anforderungen An Eine Fehlerstromschutzeinrichtung (Rcd)
21.2 Bei welchen Werten soll/muss ein RCD eigentlich richtig Art bzw. Form des Fehlerstroms am Prüfgerät einstellen: auslösen? Anforderungen an eine Fehlerstromschutzein- richtung (RCD) Allgemeine Anforderungen: Wellenform: • Die Auslösung muss spätestens bei Fließen des Bemessungs- negative Halbwelle fehlerstroms (Nenndifferenzstroms I ) erfolgen. -
Seite 92: Prüfen Von Elektrischen Maschinen Nach Din En 60204 - Anwendungen, Grenzwerte
Prüfungen elektrischer Anlagen bestehen aus „Besichtigen“, Funktionsprüfung „Erproben“ und „Messen“ und sind deshalb Fachleuten mit ent- Die Maschine wird mit Nennspannung betrieben und auf Funk- sprechender Berufserfahrung vorbehalten. tion, insbesondere auf Sicherheitsfunktionen geprüft. Technisch sind im Endeffekt zunächst die Werte aus der VDE 0664 verbindlich. -
Seite 93: Wiederholungsprüfungen Nach Dguv V 3 (Bisher Bgv A3)
21.4 Wiederholungsprüfungen nach DGUV V 3 (bisher BGV A3) – Grenzwerte für elektrische Anlagen und Betriebsmittel Grenzwerte nach DIN VDE 0701-0702 Maximal zulässige Grenzwerte des Schutzleiterwiderstands bei Anschlussleitungen bis 5 m Länge Leerlauf- Prüfnorm Prüfstrom Gehäuse – spannung Netzstecker 0,3 VDE 0701-0702:2008 >... -
Seite 94: Liste Der Kurzbezeichnungen Und Deren Bedeutung
21.5 Liste der Kurzbezeichnungen und deren Bedeutung Strom Abschaltstrom RCD-Schalter (Fehlerstrom-Schutzeinrichtung) Ableitstrom (Messung mit Zangenstromwandler) Auslösestrom Messstrom Nennfehlerstrom N Nennstrom Ansteigender Prüfstrom (Fehlerstrom) Prüfstrom PRCD Portable (ortsveränderlicher) RCD PRCD-S : mit Schutzleitererkennung bzw. Schutzleiterüberwachung Spannung PRCD-K: Frequenz der Netzspannung mit Unterspannungsauslösung und Schutzleiterüberwachung Nennfrequenz der Nennspannung RCD-... -
Seite 95: Stichwortverzeichnis
21.6 Stichwortverzeichnis ÖVE-EN 1 ................. 5 Ableitstrommessadapter PRO-AB ........... 55 VDE 0413 ............18 Akkus einsetzen ................7 Parameterverriegelung ............14 Ladezustände ..............3 Plausibilitätsprüfung ..............14 Automatische Prüfabläufe ............64 Polwechsel ................15 PRCD Berührungsspannung .............. 19 Auslöseprüfung Typ PRCD-K .......... 22 Bluetooth ein-/ausschalten ............ -
Seite 96: Internetadressen Für Weiterführende Informationen
21.7 Literaturliste Rechtsgrundlagen Weiterführende deutschsprachige Literatur Betriebs Sicherheits Verordnung (BetrSichV) Titel Autoren Verlage Auflage/ Vorschriften der Unfallversicherungsträger UVVs Bestell-Nr. Titel Information Herausgeber Auflage/ Prüfung ortsfester Bödeker, W. HUSS-MEDIEN GmbH 8. Auflage 2014 Regel / Vorschrift Bestell-Nr. und ortsveränderlicher Lochthofen, M. Berlin ISBN 978-3- Geräte... -
Seite 97: Reparatur- Und Ersatzteil-Service Kalibrierzentrum Und Mietgeräteservice
Reparatur- und Ersatzteil-Service Rekalibrierung Kalibrierzentrum* und Mietgeräteservice Die Messaufgabe und Beanspruchung Ihres Messgeräts beein- flussen die Alterung der Bauelemente und kann zu Abweichungen Bitte wenden Sie sich im Bedarfsfall an: von der zugesicherten Genauigkeit führen. GMC-I Service GmbH Bei hohen Anforderungen an die Messgenauigkeit sowie im Bau- Service-Center stelleneinsatz mit häufiger Transportbeanspruchung und großen Thomas-Mann-Straße 16 - 20...
