7-4. Erläuterung des Bildschirms HOME
Drücken Sie am Bildschirm auf „Home" oder drücken Sie auf die HOME-Schaltfläche, um das Hauptmenü anzuzeigen.

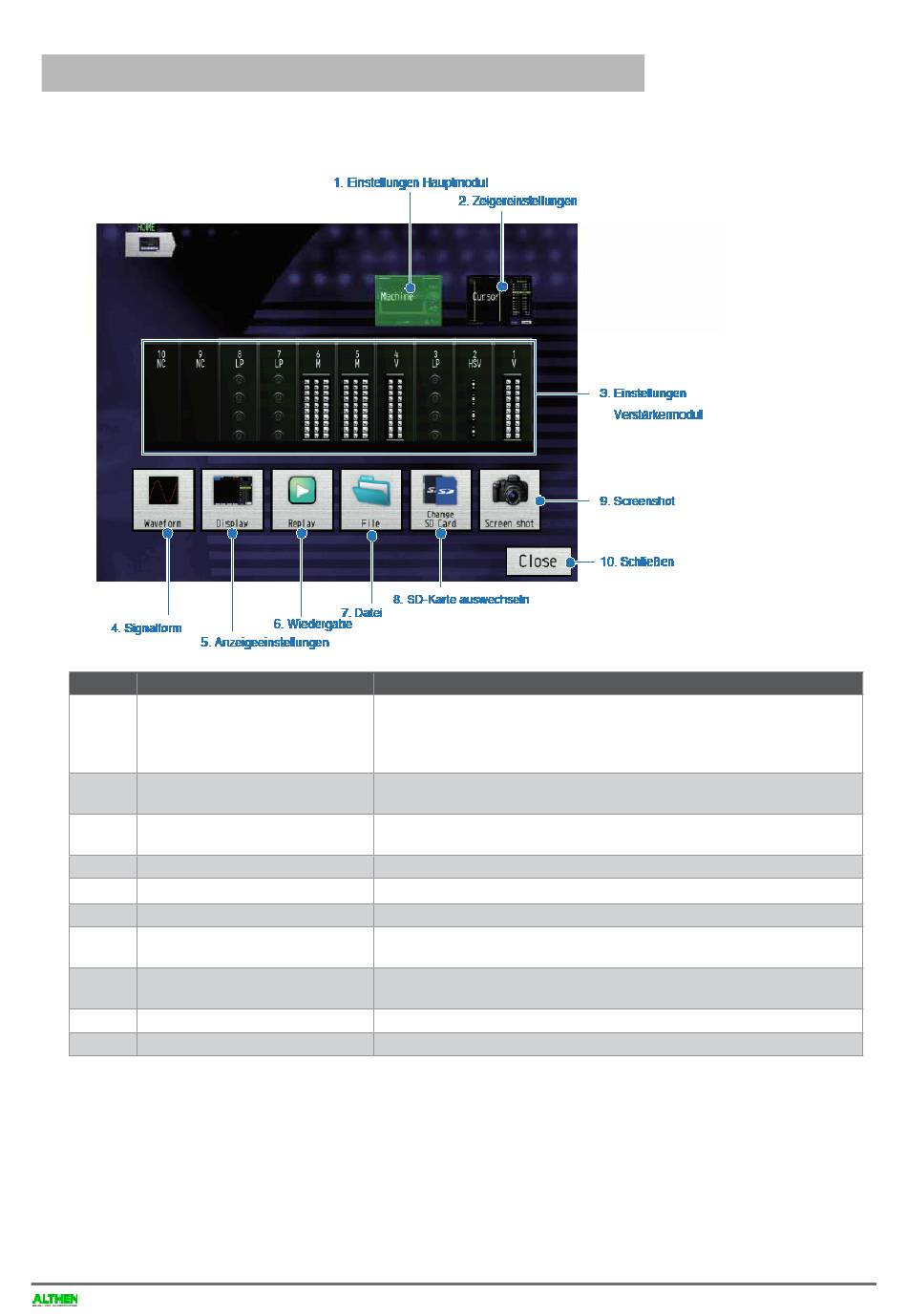

(Abb. unten) Drücken Sie auf die Symbole, um die folgenden Einstellungen vorzunehmen. Nachfolgend erläutern wir
die einzelnen Symbole des Hauptmenüs.
Nr.
1 Einstellung Hauptmodul
2 Cursor-Einstellung
3 Einstellung Verstärkermodul
4 Signalform
5 Anzeige
6 Wiedergabe
7 Datei
8 SD-Karte auswechseln
9 Screenshot
10 Schließen
Nähere Einzelheiten finden Sie im Bedienungshandbuch auf der CD-ROM.
22
ALTHEN GmbH • Frankfurter Str. 150-152 • 65779 Kelkheim • Telefon +49 (0)6195 / 70060 • info@althen.de • www.althen.de
Name
Zur Festlegung von Vorgaben (Abtastgeschwindigkeit, Aufzeichnung
usw.), Netzwerkeinstellungen, Einstellung von Datum und Uhrzeit,
Voreinstellungen, Trigger-/Alarmeinstellungen, Einstellung der USB-
Schnittstelle und weiteren Einstellungen.
Zur Einstellung der Cursorbewegung und der Datenwiedergabe, zum
Ausführen von Funktionen und für statistische Berechnungen.
Zur Festlegung von Kanaleinstellungen (Bereich, Filter usw.),
Triggerpegeln und Alarmbedingungen.
Für die Signalverlaufs-Einstellung von Spanne, Zonen und Zeit/Teilstrich.
Zur Einstellung von Anzeigemodus und Betriebsart.
Zum Festlegen des Startpunktes und zum Starten der Wiedergabe.
Für Dateioperationen (Formatieren usw.), zum Speichern von Daten und
zum Lesen/Schreiben von Voreinstellungen.
Zum Wechseln einer SD Card während der Aufzeichnung
(nur bei Abtastgeschwindigkeiten unter 100 ms).
Zum Speichern eines Signalverlauf-Bildschirms als Bitmap-Datei.
Zum Schließen des Hauptmenüs (HOME).
Beschreibung
