Erläuterung Des Bildschirm „Main" Von Gl-Connection (Hauptbildschirm) - GRAPHTEC GL7000 Kurzanleitung

6-8. Erläuterung des Bildschirm „MAIN" von GL-Connectionirm)
Drücken Sie zum Umschalten auf den Hauptbildschirm im Steuerfeld die Schaltfläche zur Bildschirmumschaltung. Sie
können jederzeit zwischen Verbindungsbildschirm und Hauptbildschirm wechseln.

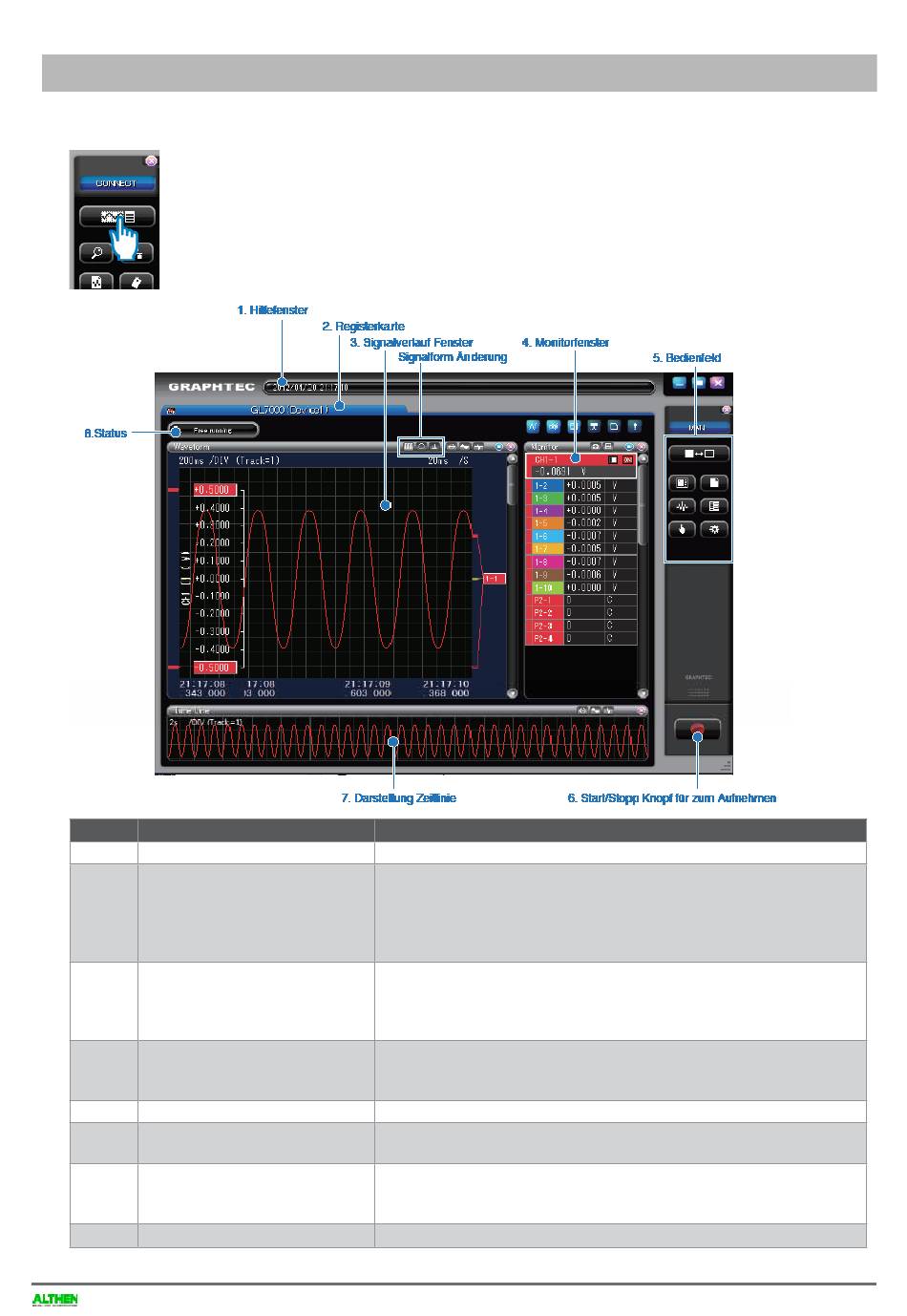

Nr. Element
1 Hilfefenster
2 Registerkarte
3 Signalverlauf Fenster
4 Monitor-Fenster
5 Steuerfeld
6 Schaltfläche Aufzeichnung Start/
Aufzeichnung Stop
7 Darstellung Zeitlinie
Anzeige Gesamtsignalverlauf
8 Status
