7. Anzeigemodul

Mit Hilfe des optionalen Anzeigemoduls können Sie Standalone-Messungen vornehmen. In diesem Kapitel
werden Beispiele für die Verwendung mit dem Anzeigemodul beschrieben.
7-1.

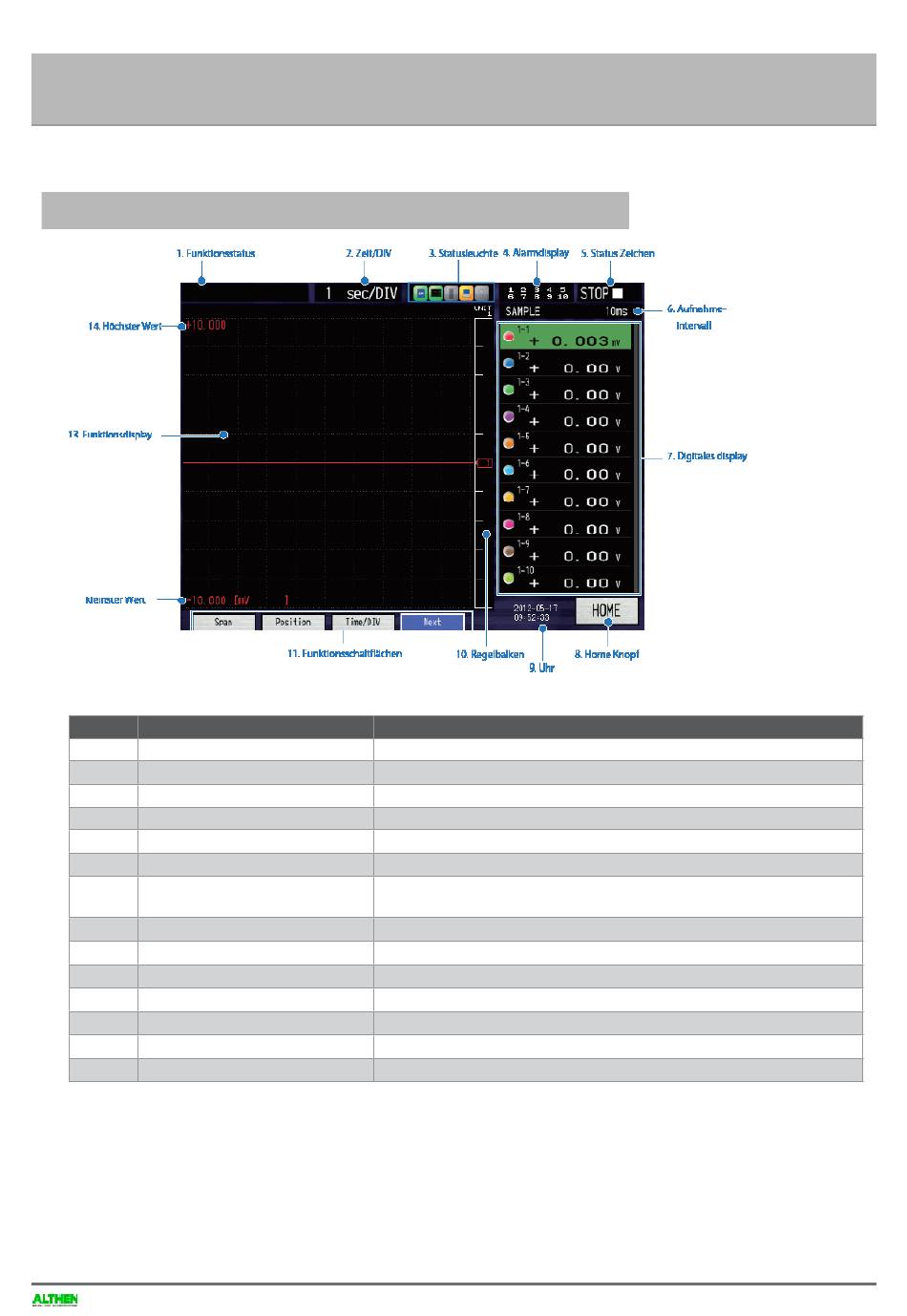

Hinweise zur Bildschirmsteuerung

Nr.
1 Einfache Meldung
2 Zeit/DIV
3 Status-Anzeigefeld
4 Alarm-Anzeigefeld
5 Statusanzeige
6 Abtastintervall
7 Digitalanzeige
8 Schaltfläche HOME
9 Uhrzeitanzeige
10 Pegelbalken
11 Funktions-Schaltflächen
12 Kleinster Skalenwert
13 Anzeige des Signalverlaufs
14 Höchster Skalenwert
ALTHEN GmbH • Frankfurter Str. 150-152 • 65779 Kelkheim • Telefon +49 (0)6195 / 70060 • info@althen.de • www.althen.de
Name
Zeigt den Funktionsstatus an.
Zeigt die aktuell festgelegte Zeitskala an.
Zeigt den Status für alle Zugriffsmöglichkeiten an.
Zeigt den Klemmenstatus des Alarmausgangs an (rot = Alarm).
Zeigt den Aufzeichnungs- bzw. Wiedergabestatus an.
Zeigt das aktuell festgelegte Abtastintervall (Messintervall) an.
Zeigt den Eingangswert für jeden Kanal separat an. Zusätzlich werden
Hinweise und die Farben des Signalverlaufs angezeigt.
Zur Anzeige des Hauptmenüs (HOME)
Hier wird die aktuelle Zeit angezeigt.
Zeigt an der Position des aktuellen Signalpegels einen Balken an.
Hier befinden sich Funktions-Auswahltasten.
Zeigt die untere Messwertgrenze des aktuell aktiven Kanals an.
Hier werden die Signalverlaufskurven des Eingangssignals angezeigt.
Zeigt die obere Messwertgrenze des aktuell aktiven Kanals an.
Beschreibung
