Angelo Po 1G1PI1E Bedien- Und Installationshandbuch Seite 94

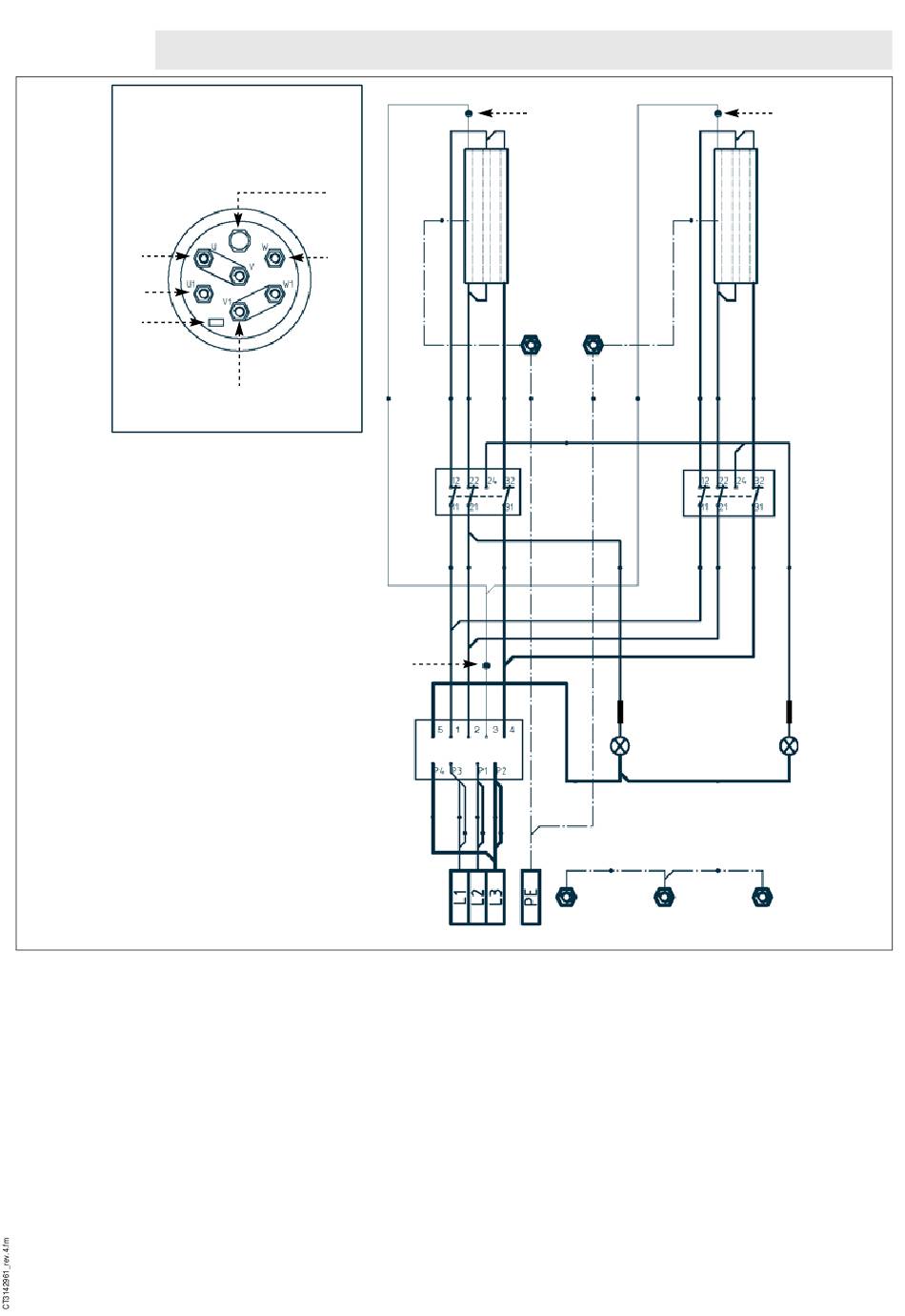

SCHEMA ELETTRICO (400V3) - ELECTRIC DIAGRAM (400V3) - SCHALTBILD
(400V3) - SCHÉMA ÈLECTRIQUE (400V3) - ESQUEMA ELÉCTRICO (400V3)
Collegamento resistenze
Heating element connection
Anschluss der Widerstände
Branchement des résistances
Conexión resistencias
20
19
18
1) Morsettiera - Terminal board - Klemmenbrett - Plaque à bornes - Regleta de conexión.
2) Commutatore 5 posizioni - 5-setting switch - Fünf-Taktschalter - Commutateur 5 positions - Con-
mutador 5 posiciones.
3) Termostato di sicurezza di sinistra - Left safety thermostat - Linkes Sicherheitsthermostat - Thermostat de
sécurité de gauche - Termostato de seguridad lado izquierdo.
4) Termostato di sicurezza di destra - Right safety thermostat - Rechtes Sicherheitsthermostat -
Thermostat de sécurité de droite - Termostato de seguridad lado derecho.
5) Lampada spia verde - Green light - Grüne Kontrollleuchte - Voyant vert - Lámpara testigo verde.
6) Lampada spia rossa - Red light - Rote Kontrollleuchte - Voyant rouge - Lámpara testigo rojo.
7) Resistenza destra 4500W-400V - Right heating element 4500W-400V - Rechter Widerstand
4500W-400V - Résistance droite 4500W-400V - Resistencia derecha 4500 W-400 V.
8) Resistenza sinistra 4500W-400V - Left heating element 4500W-400V - Linker Widerstand
4500W-400V - Résistance gauche 4500W-400V - Resistencia izquierda 4500 W-400 V.
9) Massa cruscotto - Control panel ground - Erdung Blende - Masse tableau de commandes - Masa
panel de mandos.
10)Massa supporto morsettiera - Terminal board support ground - Erde Klemmenleistenhalterung -
Masse support du bornier - Masa soporte tablero de bornes.
11)Massa protezione resistenze - Heating element ground - Erde Schutzabdeckung Widerstände - Masse
protection des résistances - Masa protección resistencias.
12)Massa protezione termostato di sinistra - Left thermostat ground - Erde Schutzabdeckung linkes
Thermostat - Masse protection du thermostat de gauche - Masa protección termostato lado iz-
quierdo.
13)Massa protezione termostato di destra - Right thermostat ground - Erde Schutzabdeckung rech-
15
16
17
14
2
14
8
12 13
3
1
400V3-50/60Hz
tes Thermostat - Masse protection du thermostat de droite - Masa protección termostato lado
derecho.
14)Termorestringente rosso - Red heat-shrink tubing - Roter Schrumpfschlauch - Gaine thermoré-
tractable rouge - Termorrestringente rojo.
15)Foro per inserimento bulbo - Bulb fitting hole - Loch für Kugeleinsatz - Trou pour l'introduction de
la boule - Agujero para inserción bulbo.
16)Cavo nero - Black wire - Schwarzes Kabel - Câble noir - Cable negro.
17)Cavo bianco - White wire - Weißes Kabel - Câble blanc - Cable blanco.
18)Cavo giallo/verde - Yellow/green wire - Gelb-grünes Kabel - Câble jaune/vert - Cable amarillo/
verde.
19)Cavo nero con termorestringente rosso - Black wire with red heat-shrink tubing - Schwarzes Ka-
bel mit rotem Schrumpfschlauch - Câble noir avec gaine thermorétractable rouge - Cable negro
con termorrestringente rojo.
20)Cavo rosso - Red wire - Rotes Kabel - Câble rouge - Cable rojo.
21)Resistenza protezione lampada - Lamp protection resistor - Lamp Schutzwiderstand - Résistan-
ce de protection de la lampe - Resistencia de la protección de la lámpara
- -
II
4
21
5 6
9 10
14
7
21
11
IDM-39603603400.tif
