INHALTSVERZEICHNIS Ref. Kapitel Seite 1 ALLGEMEINES ..............2 2 TECHNISCHE INFORMATIONEN ........4 3 SICHERHEIT ..............6 1. TEIL 4 GEBRAUCH UND BETRIEB ..........8 5 WARTUNG ............... 11 6 DEFEKTE ................. 13 7 HANDHABUNG UND INSTALLATION ......14 8 EINSTELLUNGEN ............18 2.
ALLGEMEINES INFORMATIONEN FÜR DEN LESER Konsultieren Sie das Sachregister, das am Anfang 2. Teil: Diese Informationen wenden sich an des Handbuchs zu finden ist, um leichter unter be- eine bestimmte Zielgruppe. Sie sind für erfahre- stimmten Themen von besonderem Interesse ne Bediener bestimmt, die für Handhabung, nachschlagen zu können.
TYPENSCHILD FÜR HERSTELLER UND GERÄT Das abgebildete Typenschild wird direkt auf dem G)Schutzart Gerät aufgebracht. Es enthält sämtliche Angaben H)Bestimmungsland und Hinweise, die für den sicheren Betrieb unerläs- L) Spannung (V) slich sind. M)Stromaufnahme (A) A)Gerätemodell N)Frequenz (Hz) B)Art der Anpassung P)Angabe der Leistung (Kw) C)Angabe des Herstellers Q)Abnahmespannungsanzeige...

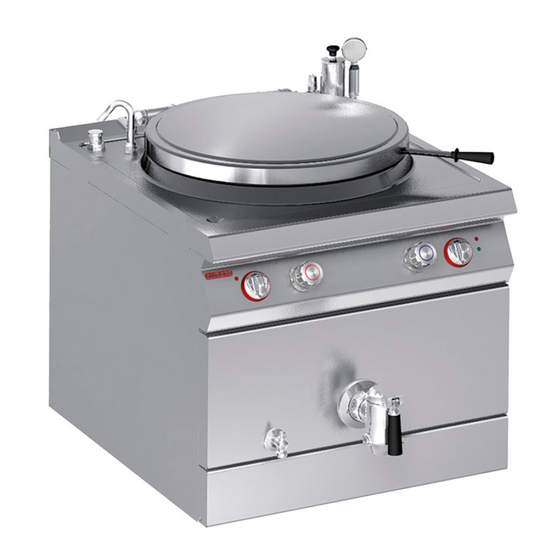

Der doppelwandige Kochkessel, der im Folgenden Das Gerät wird bedarfsabhängig in verschiedenen als Gerät bezeichnet wird, wurde zum Zubereiten Versionen hergestellt (siehe Abbildung). und Garen von Speisen in Restaurantbetrieben projektiert und konstruiert. 191PI2E 191PI2EA IDM-39616400100.tif Hauptorgane A)Deckel des Kochkessels B)Warmwasserhahn: zum Regulieren der Wasser-...
TECHNISCHE DATEN Siehe Tabellen und „Anschlussschema" am Ende des Handbuchs. SICHERHEITSVORRICHTUNGEN Das Gerät wird zwar mit sämtlichen planmäßigen Sicherheitsvorrichtungen geliefert, es kann jedoch notwendig sein, während Installation und An- schluss ggf. weitere ergänzende Maßnahmen zu ergreifen, um den Anforderungen der einschlägi- gen geltenden Gesetze zu entsprechen.
OPTIONALES ZUBEHÖR Auf Wunsch kann das Gerät mit folgenden Zube- hörteilen ausgestattet werden. A)Abtropfsieb B)Abflussgitter C)Siphon D)Stützfüße IDM-39616500500.tif SICHERHEIT SICHERHEITSVORSCHRIFTEN Der Hersteller hat bei Entwicklung und Ferti- missbräuchliche Einsatz des Geräts kann schwer- gung dieses Produkts besondere Sorgfalt auf wiegende Gefahren für Sicherheit und Gesundheit Aspekte verwendet, die eine Gefahr für die Si- von Personen und finanzielle Verluste hervorrufen.
Beim täglichen Gebrauch des Geräts ist die ständi- Keine entzündlichen Gegenstände oder Materialien ge Anwesenheit des Bedienungspersonals erfor- im Schrank oder in der Nähe des Geräts aufbewah- derlich. ren. Beim Waschen des Geräts den Wasserstrahl nicht direkt auf die inneren Teile des Geräts richten. SICHERHEITSVORSCHRIFTEN IN HINBLICK AUF DIE UMWELTBELASTUNG Alle Betriebe müssen den Einfluss, den ihre Tätig-...
GEBRAUCH UND BETRIEB EMPFEHLUNGEN FÜR DEN GEBRAUCH Wichtig Das Auftreten von Unfällen bei der Verwen- Sie sich auf die vom Hersteller vorgesehenen dung von Geräten hängt von vielen Faktoren Verwendungszwecke, ohne Änderungen an ab, die nicht immer zu vermeiden und zu steu- den Vorrichtungen vorzunehmen, um nicht ern sind.
EIN- UND AUSSCHALTEN DES GERÄTS Zündung 1 - Mit dem Trennschalter den Anschluss an das Stromnetz herstellen. 2 - Den Schalter (A) durch Drehung im Uhrzeiger- sinn (Pos. 1) auf die gewünschte Temperatur stellen, um die Heizwiderstände einzuschalten. Die Kontrollleuchte Gaszufuhr (B) schaltet sich ein.
Seite 54
FÜLLEN DES HOHLRAUMS Für diesen Vorgang in der angegebenen Weise verfahren. 1 - Den Hahn (A) öffnen. 2 - Den Verschluss (B) ausschrauben. 3 - Das Wasserauslaufrohr (C) auf Höhe des Ein- füllanschlusses (D) drehen. 4 - Die Hähne (E) öffnen, um den Hohlraum zu fül- len.
LÄNGERER STILLSTAND DES GERÄTS Verfahren Sie folgendermaßen, falls das Gerät län- 3 - Tragen Sie eine hauchdünne Schicht Lebens- gere Zeit nicht eingesetzt werden soll: mittelöl auf die Edelstahlflächen auf. 1 - Das Gerät mit seinem Trennschalter vom 4 - Führen Sie sämtliche Wartungsarbeiten aus. Hauptstromnetz trennen.
REINIGUNG DES GERÄTS Da das Gerät zur Zubereitung von Speisen für den Vorsicht - Achtung Menschen eingesetzt wird, ist besondere Sorgfalt Verwenden Sie keine Produkte, die Stoffe ent- auf die Hygiene geboten. Das Gerät und dessen halten, welche für die menschliche Gesund- näheres Umfeld müssen konstant sauber gehalten werden.
FETTSCHMIEREN DES ABLASSHAHNS Für diesen Vorgang in der angegebenen Weise verfahren. 1 - Den Ablasshahn (A) öffnen und den Kochkes- sel entleeren; den Hahn geöffnet lassen. 2 - Die Klemmschraube (B) lockern. 3 - Ziehen Sie den Kegel (C) heraus. 4 - Die Dichtungen auf Verschleiß...
HANDHABUNG UND INSTALLATION EMPFEHLUNGEN FÜR DIE INSTALLATION UND HANDHABUNG Wichtig Beachten Sie die Hinweise des Herstellers, nen autorisierte Person wird bei Bedarf die direkt auf der Verpackung, auf dem Ge- einen „Sicherheitsplan" aufstellen müssen, rät selbst oder in der Gebrauchsanweisung um die Unversehrtheit der direkt an dem zu finden sind, wenn Sie das Gerät handha- Vorgang beteiligten Personen zu gewähr-...
INSTALLATION DES GERÄTS Es müssen sämtliche Phasen der Installation, schon von der Umsetzung des allgemeinen Pro- jekts an, berücksichtigt werden. Die für diese Ope- rationen autorisierte Person wird vor Einleitung dieser Phasen den Installationsstandort bestimmen und bei Bedarf einen „Sicherheitsplan" aufstellen, um die Unversehrtheit der direkt am Vorgang betei- ligten Personen zu gewährleisten und die gesetzli- chen Bestimmungen zu befolgen.
NIVELLIEREN Regulieren Sie die Füße (A), um das Gerät wasser- waagengerecht aufzustellen. IDM-39614401600.tif MONTAGE BEI REIHENAUFSTELLUNG Verfahren Sie folgendermaßen, um Geräte (neben- einander) in einer Reihe aufzustellen. 1 - Den Schalter (A) abziehen. 2 - Die Schalterbaugruppe (B) ausbauen. 3 - Die Schrauben (C) ausschrauben und die Blen- den (D) ausbauen.
WASSERANSCHLUSS Schließen Sie den Zufuhrschlauch der Wasserlei- tung an das Anschlussrohr des Gerätes an. Bringen Sie hierbei einen Absperrhahn (A) an, um die Was- serzufuhr bei Bedarf absperren zu können. Hinter diesen Absperrhahn müssen leicht zugängliche Fil- ter eingebaut werden. Vorsicht - Achtung Das Gerät muss mit Trinkwasser gespeist werden, dass die in der Tabelle angegebenen...
Den Anschluss des Geräts an das Stromnetz in der angegebenen Weise ausführen. 1 - Falls nicht schon vorhanden, einen Trennschalter (A) mit thermomagnetischem Auslöser und FI- Block in der Nähe des Geräts installieren. 2 - Die Schalterbaugruppe (B) ausbauen. 3 - Drehen Sie die Schrauben (C) heraus und mon- tieren Sie die Blende (D) ab.
EINSTELLUNG DER AUSWUCHTUNG DES DECKELS Für diesen Vorgang in der angegebenen Weise verfahren. 1 - Den Schlüssel (A) in den Sechskant (B) einset- zen. 2 - Den Schlüssel (A) gut festhalten und gleichzei- tig die Feststellschrauben (C) ausschrauben. 3 - Den Schlüssel (A) zum Spannen der Feder im Uhrzeigersinn, und zum Entspannen der Feder entgegen dem Uhrzeigersinn drehen.
Seite 106
SCHEMA ELETTRICO (191PI2E-191PI2EA 400V/3) - ELECTRICAL SYSTEM DIAGRAM (191PI2E-191PI2EA 400V/3) - ELEKTRISCHER SCHALTPLAN (191PI2E-191PI2EA 400V/3) - SCHÉMA ÉLECTRIQUE (191PI2E-191PI2EA 400V/3) - ESQUEMA ELÉCTRICO (191PI2E-191PI2EA 400V/3) Collegamento resistenze Heating elements connection Anschluss der Heizkörper Branchement des résistances Conexión resistencias IDM-39616401700.tif 1) Morsettiera - Terminal board - Klemmenbrett - Plaque à bornes - Regleta de droite - Resistencia derecha conexión...
