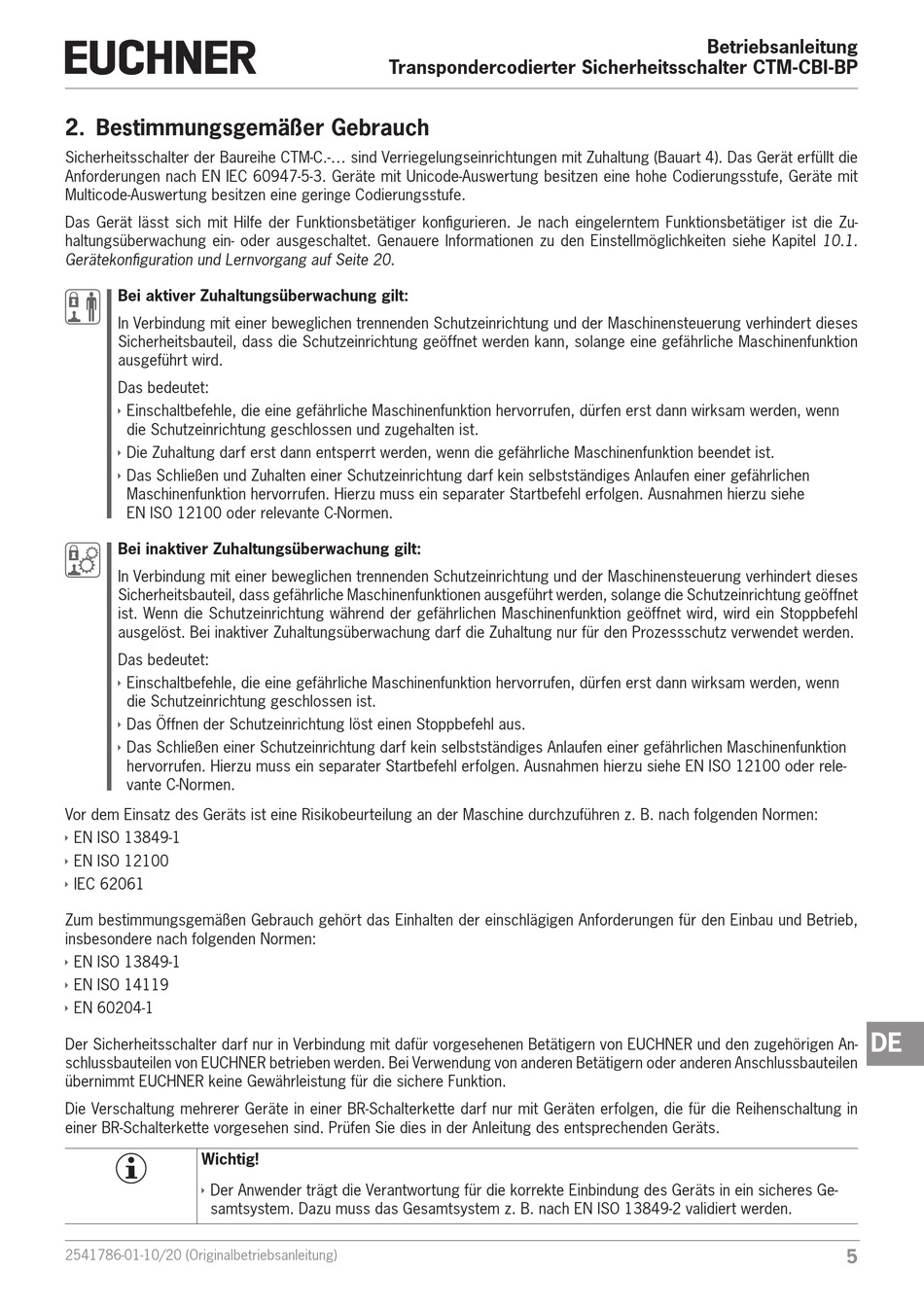

2. Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe CTM-C.-... sind Verriegelungseinrichtungen mit Zuhaltung (Bauart 4). Das Gerät erfüllt die
Anforderungen nach EN IEC 60947-5-3. Geräte mit Unicode-Auswertung besitzen eine hohe Codierungsstufe, Geräte mit
Multicode-Auswertung besitzen eine geringe Codierungsstufe.
Das Gerät lässt sich mit Hilfe der Funktionsbetätiger konfigurieren. Je nach eingelerntem Funktionsbetätiger ist die Zu-
haltungsüberwachung ein- oder ausgeschaltet. Genauere Informationen zu den Einstellmöglichkeiten siehe Kapitel 10.1.
Gerätekonfiguration und Lernvorgang auf Seite 20.
Bei aktiver Zuhaltungsüberwachung gilt:
In Verbindung mit einer beweglichen trennenden Schutzeinrichtung und der Maschinensteuerung verhindert dieses
Sicherheitsbauteil, dass die Schutzeinrichtung geöffnet werden kann, solange eine gefährliche Maschinenfunktion
ausgeführt wird.
Das bedeutet:
Ì
Einschaltbefehle, die eine gefährliche Maschinenfunktion hervorrufen, dürfen erst dann wirksam werden, wenn
die Schutzeinrichtung geschlossen und zugehalten ist.
Ì
Die Zuhaltung darf erst dann entsperrt werden, wenn die gefährliche Maschinenfunktion beendet ist.
Ì
Das Schließen und Zuhalten einer Schutzeinrichtung darf kein selbstständiges Anlaufen einer gefährlichen
Maschinenfunktion hervorrufen. Hierzu muss ein separater Startbefehl erfolgen. Ausnahmen hierzu siehe
EN ISO 12100 oder relevante C-Normen.
Bei inaktiver Zuhaltungsüberwachung gilt:
In Verbindung mit einer beweglichen trennenden Schutzeinrichtung und der Maschinensteuerung verhindert dieses
Sicherheitsbauteil, dass gefährliche Maschinenfunktionen ausgeführt werden, solange die Schutzeinrichtung geöffnet
ist. Wenn die Schutzeinrichtung während der gefährlichen Maschinenfunktion geöffnet wird, wird ein Stoppbefehl
ausgelöst. Bei inaktiver Zuhaltungsüberwachung darf die Zuhaltung nur für den Prozessschutz verwendet werden.
Das bedeutet:
Ì
Einschaltbefehle, die eine gefährliche Maschinenfunktion hervorrufen, dürfen erst dann wirksam werden, wenn
die Schutzeinrichtung geschlossen ist.
Ì
Das Öffnen der Schutzeinrichtung löst einen Stoppbefehl aus.
Ì
Das Schließen einer Schutzeinrichtung darf kein selbstständiges Anlaufen einer gefährlichen Maschinenfunktion
hervorrufen. Hierzu muss ein separater Startbefehl erfolgen. Ausnahmen hierzu siehe EN ISO 12100 oder rele-
vante C-Normen.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung an der Maschine durchzuführen z. B. nach folgenden Normen:
Ì
EN ISO 13849-1
Ì
EN ISO 12100
Ì
IEC 62061
Zum bestimmungsgemäßen Gebrauch gehört das Einhalten der einschlägigen Anforderungen für den Einbau und Betrieb,
insbesondere nach folgenden Normen:
Ì
EN ISO 13849-1
Ì
EN ISO 14119
Ì
EN 60204-1
Der Sicherheitsschalter darf nur in Verbindung mit dafür vorgesehenen Betätigern von EUCHNER und den zugehörigen An-
schlussbauteilen von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern oder anderen Anschlussbauteilen
übernimmt EUCHNER keine Gewährleistung für die sichere Funktion.
Die Verschaltung mehrerer Geräte in einer BR-Schalterkette darf nur mit Geräten erfolgen, die für die Reihenschaltung in
einer BR-Schalterkette vorgesehen sind. Prüfen Sie dies in der Anleitung des entsprechenden Geräts.
Wichtig!
Ì
Der Anwender trägt die Verantwortung für die korrekte Einbindung des Geräts in ein sicheres Ge-
samtsystem. Dazu muss das Gesamtsystem z. B. nach EN ISO 13849-2 validiert werden.
2541786-01-10/20 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTM-CBI-BP
Betriebsanleitung
DE
5
