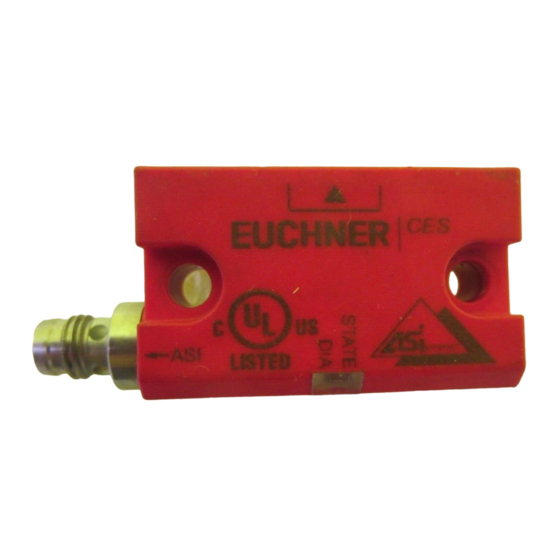

- Seite 1 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 (Uni‑/Multicode)
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 Inhalt Zu diesem Dokument .................... 4 1.1. Gültigkeit ............................4 1.2. Zielgruppe ............................4 1.3. Zeichenerklärung ..........................4 1.4. Ergänzende Dokumente ........................4 Bestimmungsgemäßer Gebrauch ................5 Beschreibung der Sicherheitsfunktion ..............6 Haftungsausschluss und Gewährleistung ..............6 Allgemeine Sicherheitshinweise ................6 Funktion ....................... - Seite 3 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 11.4. Technische Daten Betätiger CES-A-BDN-06 ..................18 11.4.1. Maßzeichnung .........................18 11.4.2. Schaltabstände ........................18 Bestellinformationen und Zubehör ............... 19 Kontrolle und Wartung ..................19 Service ......................19 Konformitätserklärung ..................20 2120544-07-07/20 (Originalbetriebsanleitung)
-
Seite 4: Zu Diesem Dokument
Lesen Sie immer alle Dokumente durch, um einen vollständigen Überblick für die sichere Instal- lation, Inbetriebnahme und Bedienung des Geräts zu bekommen. Die Dokumente können unter www.euchner.de heruntergeladen werden. Geben Sie hierzu die Dok. Nr. in die Suche ein. (Originalbetriebsanleitung) 2120544-07-07/20... -
Seite 5: Bestimmungsgemäßer Gebrauch
Ì EN ISO 14119 Ì EN 60204-1 Der Sicherheitsschalter darf nur in Verbindung mit den vorgesehenen CES-Betätigern von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern übernimmt EUCHNER keine Gewährleistung für die sichere Funktion. Wichtig! Ì Der Anwender trägt die Verantwortung für die korrekte Einbindung des Geräts in ein sicheres Ge- samtsystem. -
Seite 6: Beschreibung Der Sicherheitsfunktion
Lesen Sie vor Gebrauch die Betriebsanleitung und bewahren Sie diese sorgfältig auf. Stellen Sie sicher, dass die Betriebsanleitung bei Montage, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung steht. Archivieren Sie daher zusätzlich ein gedrucktes Exemplar der Betriebsanleitung. Die Betriebsanleitung können Sie unter www.euchner.de herunterladen. (Originalbetriebsanleitung) 2120544-07-07/20... -
Seite 7: Funktion
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 6. Funktion Der Sicherheitsschalter überwacht die Stellung von beweglichen trennenden Schutzeinrichtungen. Beim Heranführen/ Entfernen des Betätigers aus dem Ansprechbereich wird über den AS-Interface Bus eine entsprechende Bitfolge gesendet. Das System besteht aus folgenden Komponenten: codierter Betätiger (Transponder) und Schalter. Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht (Multicode), hängt von der jeweiligen Ausfüh- rung ab. -
Seite 8: Montage
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 7. Montage VORSICHT Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere Weise unwirksam gemacht werden. Ì Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten einer Verriegelungseinrichtung. HINWEIS Geräteschäden und Funktionsstörungen durch falschen Einbau. Ì... -
Seite 9: Elektrischer Anschluss
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 8. Elektrischer Anschluss Ansicht Steckverbinder Sicherheitsschalter 1 AS-Interface + 3 AS-Interface - 4 nicht belegt Bild 1: Anschlussbelegung AS-Interface M8-Steckverbinder VORSICHT Geräteschäden oder Fehlfunktion durch falschen Anschluss. Ì Leistungsgeräte, die eine starke Störquelle darstellen, müssen von den Ein- und Ausgangskreisen für die Signalverarbeitung örtlich getrennt werden. -
Seite 10: Einstellen Der As-Interface Adresse
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 8.2. Einstellen der AS‑Interface Adresse Das Einstellen der Adresse ist vor oder nach der Montage möglich. Die AS-Interface Adresse des Sicherheitsschalters wird mit einem AS-Interface Programmiergerät eingestellt. Adresse 1 bis 31 ist gültig. Dazu wird das Programmiergerät mit einem Programmierkabel an den M8-Steckverbinder des Sicherheitsschalters ange- schlossen. -
Seite 11: Inbetriebnahme
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 9. Inbetriebnahme 9.1. LED‑Anzeigen Eine genaue Beschreibung der Signalfunktionen finden Sie in Kapitel 10. Systemzustandstabelle auf Seite 13. LEDs Farbe STATE grün 9.2. Lernfunktion für Betätiger (nur bei Unicode‑Auswertung) Bevor das System eine Funktionseinheit bildet, muss der Betätiger in einer Lernfunktion dem Sicherheitsschalter zugeordnet werden. -
Seite 12: Funktionskontrolle
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 9.3. Funktionskontrolle WARNUNG Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle. Ì Stellen Sie vor der Funktionskontrolle sicher, dass sich keine Personen im Gefahrenbereich befin- den. Ì Beachten Sie die geltenden Vorschriften zur Unfallverhütung. 9.3.1. Elektrische Funktionsprüfung Nach der Installation und jedem Fehler muss eine vollständige Kontrolle der Sicherheitsfunktion durchgeführt werden. -
Seite 13: Systemzustandstabelle
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 10. Systemzustandstabelle CES LED‑Anzeige Ausgang Betriebsart Zustand Normalbetrieb, Tür geschlossen Blitzburst invers Normalbetrieb, Tür geschlossen, Betätiger im Grenzbereich Tür nachjustieren ¨ Normalbetrieb Normalbetrieb, Tür offen, kein Betätiger gelernt Noch kein Betätiger gelernt, Lernvorgang nicht erfolgreich abgeschlossen - Tür offen, Gerät ist bereit einen anderen Betätiger zu lernen (nur kurze Zeit nach Power - Ungelernte Schalter bleiben so lange in Lernbereitschaft, bis der Lernvorgang startet Lernvorgang... -
Seite 14: Technische Daten
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 11. Technische Daten HINWEIS Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts. 11.1. Technische Daten Sicherheitsschalter CES‑I‑AS2A‑C04 Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Kunststoff PBT Werkstoff Gummiunterlage NBR 80 ±5 Shore Anzugsmoment Befestigungsschrauben Abmessungen 42 x 25 x 18... -
Seite 15: Maßzeichnung Sicherheitsschalter Ces-I-As2A-C04
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 11.1.1. Maßzeichnung Sicherheitsschalter CES‑I‑AS2A‑C04 10,6 14,5 15,5 Mit Gummiunterlage Gummiunterlage (im Lieferumfang enthalten) 11.2. Typische Systemzeiten Die genauen Werte entnehmen Sie den technischen Daten. Bereitschaftsverzögerung: Nach dem Einschalten führt das Gerät einen Selbsttest durch. Erst nach dieser Zeit ist das System einsatzbereit. -
Seite 16: Technische Daten Betätiger Ces-A-Bbn-C04
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 11.3. Technische Daten Betätiger CES‑A‑BBN‑C04 Wert Parameter Einheit min. typ. Gehäusewerkstoff Kunststoff PBT Werkstoff Gummiunterlage NBR 80 ±5 Shore Abmessungen 42 x 25 x 18 Masse 0,03 Umgebungstemperatur - 40 + 65 °C Schutzart IP67/IP69K Einbaulage aktive Fläche gegenüber Lesekopf Spannungsversorgung induktiv über Lesekopf... -
Seite 17: Typischer Ansprechbereich In Anfahrrichtung A
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 11.3.3. Typischer Ansprechbereich in Anfahrrichtung A (nur in Verbindung mit Betätiger CES-A-BBN-C04) - 3 0 - 2 5 - 1 0 - 1 5 - 2 0 - 2 5 - 3 0 - 3 5 - 4 0 Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher Anfahrrichtung (y-Richtung) von Betätiger und... -
Seite 18: Technische Daten Betätiger Ces-A-Bdn-06
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 11.4. Technische Daten Betätiger CES‑A‑BDN‑06 Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Macromelt Kunststoff auf PA-Basis Abmessungen 26 x ∅ 6 Masse 0,005 Umgebungstemperatur - 40 + 70 °C Schutzart IP67 / IP69K Einbaulage aktive Fläche gegenüber Lesekopf Spannungsversorgung induktiv über Lesekopf 1) Bei bündigem Einbau. -
Seite 19: Bestellinformationen Und Zubehör
Ì Bei Beschädigung muss das komplette Gerät ausgetauscht werden. Ì Es dürfen nur Teile getauscht werden, die als Zubehör oder Ersatzteil bei EUCHNER bestellt wer- den können. Um eine einwandfreie und dauerhafte Funktion zu gewährleisten, sind regelmäßig folgende Kontrollen erforderlich: Ì... -
Seite 20: Konformitätserklärung
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 15. Konformitätserklärung (Originalbetriebsanleitung) 2120544-07-07/20... - Seite 21 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 2120544-07-07/20 (Originalbetriebsanleitung)
- Seite 22 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 (Originalbetriebsanleitung) 2120544-07-07/20...
- Seite 23 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑C04 2120544-07-07/20 (Originalbetriebsanleitung)
- Seite 24 Euchner GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen Deutschland info@euchner.de www.euchner.de Ausgabe: 2120544-07-07/20 Titel: Betriebsanleitung Berührungsloser Sicherheitsschalter CES-I-AS2A-C04 (Originalbetriebsanleitung) Copyright: © EUCHNER GmbH + Co. KG, 07/2020 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
