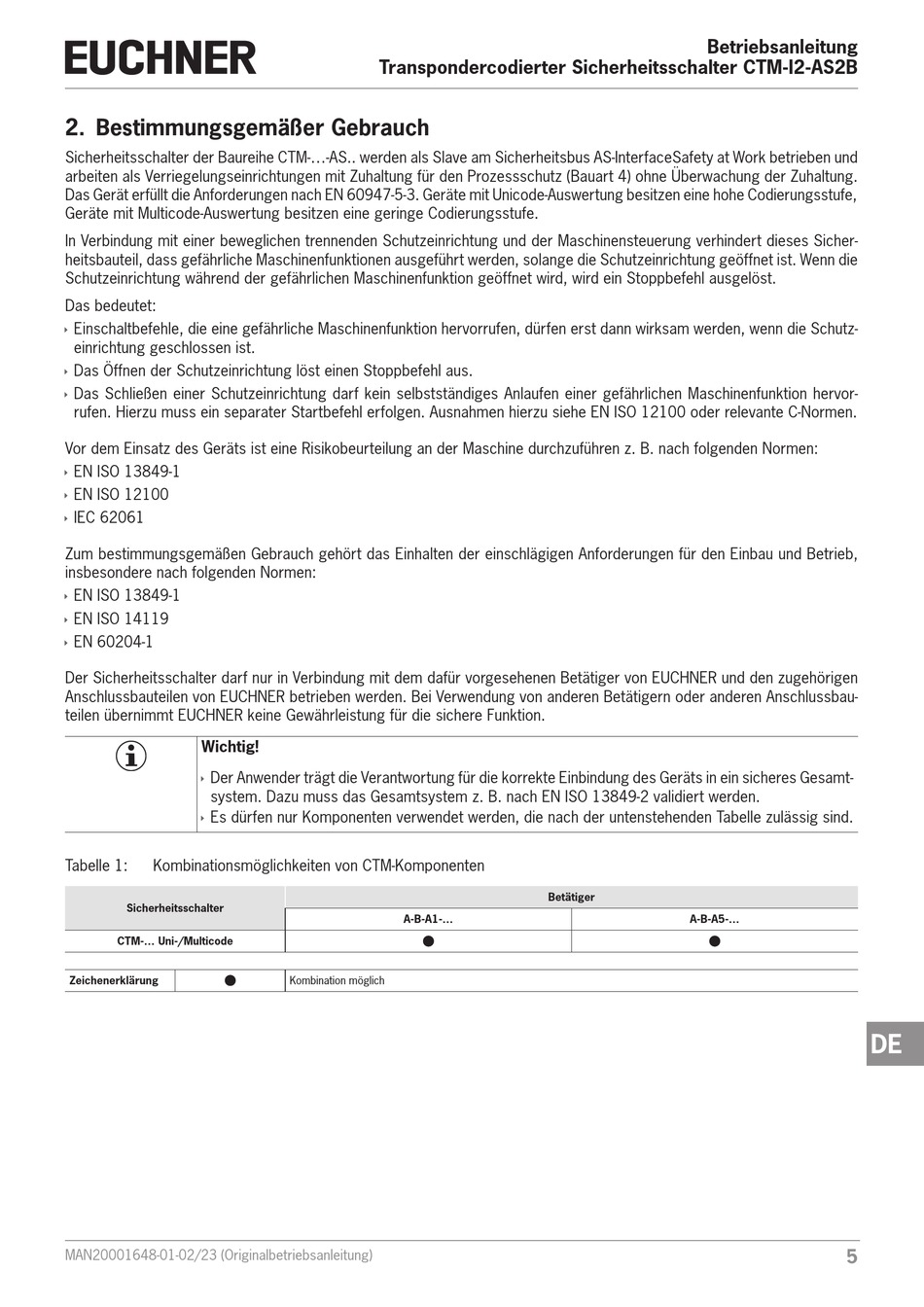

2. Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe CTM-...-AS.. werden als Slave am Sicherheitsbus AS-InterfaceSafety at Work betrieben und
arbeiten als Verriegelungseinrichtungen mit Zuhaltung für den Prozessschutz (Bauart 4) ohne Überwachung der Zuhaltung.
Das Gerät erfüllt die Anforderungen nach EN 60947-5-3. Geräte mit Unicode-Auswertung besitzen eine hohe Codierungsstufe,
Geräte mit Multicode-Auswertung besitzen eine geringe Codierungsstufe.
In Verbindung mit einer beweglichen trennenden Schutzeinrichtung und der Maschinensteuerung verhindert dieses Sicher-
heitsbauteil, dass gefährliche Maschinenfunktionen ausgeführt werden, solange die Schutzeinrichtung geöffnet ist. Wenn die
Schutzeinrichtung während der gefährlichen Maschinenfunktion geöffnet wird, wird ein Stoppbefehl ausgelöst.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinenfunktion hervorrufen, dürfen erst dann wirksam werden, wenn die Schutz-
Ì
einrichtung geschlossen ist.
Das Öffnen der Schutzeinrichtung löst einen Stoppbefehl aus.
Ì
Das Schließen einer Schutzeinrichtung darf kein selbstständiges Anlaufen einer gefährlichen Maschinenfunktion hervor-
Ì
rufen. Hierzu muss ein separater Startbefehl erfolgen. Ausnahmen hierzu siehe EN ISO 12100 oder relevante C-Normen.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung an der Maschine durchzuführen z. B. nach folgenden Normen:
EN ISO 13849-1
Ì
EN ISO 12100
Ì
IEC 62061
Ì
Zum bestimmungsgemäßen Gebrauch gehört das Einhalten der einschlägigen Anforderungen für den Einbau und Betrieb,
insbesondere nach folgenden Normen:
EN ISO 13849-1
Ì
EN ISO 14119
Ì
EN 60204-1
Ì
Der Sicherheitsschalter darf nur in Verbindung mit dem dafür vorgesehenen Betätiger von EUCHNER und den zugehörigen
Anschlussbauteilen von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern oder anderen Anschlussbau-
teilen übernimmt EUCHNER keine Gewährleistung für die sichere Funktion.
Wichtig!
Der Anwender trägt die Verantwortung für die korrekte Einbindung des Geräts in ein sicheres Gesamt-
Ì
system. Dazu muss das Gesamtsystem z. B. nach EN ISO 13849-2 validiert werden.
Es dürfen nur Komponenten verwendet werden, die nach der untenstehenden Tabelle zulässig sind.
Ì
Tabelle 1:
Kombinationsmöglichkeiten von CTM-Komponenten
Sicherheitsschalter
CTM-... Uni-/Multicode
Zeichenerklärung
MAN20001648-01-02/23 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTM-I2-AS2B
A-B-A1-...
Kombination möglich
Betriebsanleitung
Betätiger
A-B-A5-...
DE
5
