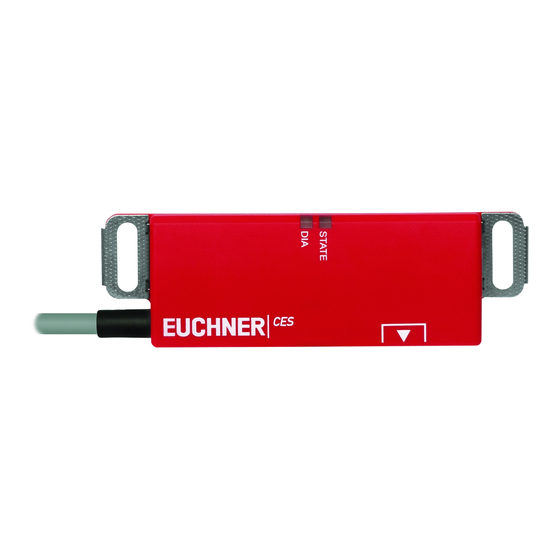

- Seite 1 Betriebsanleitung Berührungsloser Sicherheitsschalter CES-AR-CR2-AH (Unicode) CES-AR-CL2-AH (Unicode) More than safety.
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Inhalt Bestimmungsgemäßer Gebrauch Kombinationsmöglichkeiten von CES-Komponenten Haftungsausschluss und Gewährleistung Allgemeine Sicherheitshinweise Funktion Montage Elektrischer Anschluss Fehlersicherheit Absicherung der Spannungsversorgung Anforderungen an die Anschlussleitungen Maximale Leitungslängen Steckerbelegung Sicherheitsschalter CES-AR Anschluss eines einzelnen CES-AR-C Anschluss mehrerer CES-AR-C in einer Schalterkette Hinweise für den Betrieb an sicheren Steuerungen Inbetriebnahme LED-Anzeigen Lernfunktion für Betätiger Funktionskontrolle System-Zustandstabelle Technische Daten Technische Daten für Sicherheitsschalter CES-AR-CR2-AH/CES-AR-CL2-AH Technische Daten für Betätiger CES-A-BLN-... Technische Daten für Betätiger CES-A-BDN-06 Bestellinformationen und Zubehör Kontrolle und Wartung Service Konformitätserklärung... -
Seite 3: Bestimmungsgemäßer Gebrauch
Zum bestimmungsgemäßen Gebrauch gehört das Einhalten der einschlägigen Anforderungen für den Einbau und Betrieb, beispielsweise Ì EN ISO 13849-1, Sicherheitsbezogene Teile von Steuerungen Ì EN 1088, Verriegelungseinrichtungen in Verbindung mit trennenden Schutzein- richtungen Ì EN 60204-1, Elektrische Ausrüstungen von Maschinen Ì EN 60947-5-3, Anforderungen für Näherungsschalter mit definiertem Verhalten unter Fehlerbedingungen Der Sicherheitsschalter darf nur in Verbindung mit den vorgesehenen CES-Betä- tigern von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern übernimmt EUCHNER keine Gewährleistung für die sichere Funktion. Die Verschaltung mehrerer Geräte in Reihe darf nur mit Geräten erfolgen, die für die Reihenschaltung mit dem CES-AR vorgesehen sind. Prüfen Sie dies in der Betriebs- anleitung des entsprechenden Geräts. Eine Kombination mit anderen CES-Geräten oder Geräten anderer Hersteller ist nicht zulässig. Es dürfen maximal 20 Sicherheitsschalter in einer Schalterkette betrieben werden. Wichtig! Ì Der Anwender trägt die Verantwortung für die sichere Einbindung des Geräts in ein sicheres Gesamtsystem. Dazu muss das Gesamtsystem z. B. nach EN ISO 13849-2 validiert werden. Ì Für den bestimmungsgemäßen Gebrauch sind die zulässigen Betriebspara- meter einzuhalten (siehe technische Daten). -
Seite 4: Kombinationsmöglichkeiten Von Ces-Komponenten
Ì Es dürfen nur Komponenten verwendet werden, die nach der untenstehenden Tabelle zulässig sind. Kombinationsmöglichkeiten von CES-Komponenten Betätiger Türanschlag rechts Türanschlag links Verwendung unabhängig Verwendung unabhängig vom Türanschlag vom Türanschlag Sicherheitsschalter CES-A-BLN-R2-100776 CES-A-BLN-L2-104510 CES-A-BLN-U2-103450 CES-A-BDN-06-104730 100776 104510 103450 104730 Türanschlag rechts CES-AR-CR2-AH Türanschlag links CES-AR-CL2-AH Zeichenerklärung Kombination möglich Hinweis! Geräte ab Versionsnummer V 1.1.2 können an einem AR-Auswertegerät betrieben werden. Weitere Informationen entnehmen Sie bitte der Betriebsanleitung des ent- sprechenden AR- Auswertegeräts. -
Seite 5: Haftungsausschluss Und Gewährleistung
Ì Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), wegge- dreht, entfernt oder auf andere Art und Weise unwirksam gemacht werden. Beachten Sie hierzu insbesondere die Maßnahmen zur Verringerung der Umge- hungsmöglichkeiten aus EN 1088:1995+A2:2008, Abschnitt 5.7. Das Gerät darf nur von autorisiertem Fachpersonal installiert und in Betrieb genommen werden, Ì welches mit dem fachgerechten Umgang mit Sicherheitsbauteilen vertraut ist Ì welches mit den geltenden EMV-Vorschriften vertraut ist Ì welches mit den geltenden Vorschriften zur Arbeitssicherheit und Unfallverhü- tung vertraut ist Ì welches die Betriebsanleitung gelesen und verstanden hat. Wichtig! Lesen Sie vor Gebrauch die Betriebsanleitung und bewahren Sie diese sorgfältig auf. Stellen Sie sicher, dass die Betriebsanleitung bei Montage-, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung stehen. Für die Lesbarkeit der CD über den geforderten Aufbewahrungszeitraum kann EUCHNER keine Gewährlei- stung übernehmen. Archivieren Sie daher zusätzlich ein gedrucktes Exemplar der Betriebsanleitung. Die Betriebsanleitung können Sie unter www.EUCHNER. de herunterladen. -
Seite 6: Funktion
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Funktion Das Gerät erfüllt folgende Sicherheitsanforderungen: Ì Kategorie 4, PLe nach EN ISO 13849-1 Ì Redundanter Aufbau der Schaltung im Gerät mit Selbstüberwachung Ì Die Sicherheitsfunktion bleibt dadurch auch bei Ausfall eines internen Bauteils wirksam Ì Der Schaltzustand der Halbleiterausgänge wird ständig intern überprüft Ì Querschluss-Erkennung an den Sicherheitsausgängen durch getaktete Signale Es gilt folgende Einschaltbedingung für die Sicherheitsausgänge OA und OB (siehe auch Systemzustandstabelle und Abschnitt Typische Systemzeiten): Ì Schutzeinrichtung geschlossen Ì Beide Sicherheitseingänge (IA und IB) müssen an sein Das System besteht aus folgenden Komponenten: codierter Betätiger (Transpon- der) und Schalter. Jeder Betätiger besitzt eine eindeutige elektronische Codierung und ist damit ein Unikat. Der Code eines Betätigers kann nicht umprogrammiert werden. Damit ein Betätiger vom System erkannt wird, muss er dem Sicherheitsschalter durch einen Lernvorgang zugeordnet werden. Durch diese eindeutige Zuordnung wird eine besonders hohe Manipulationssicherheit erreicht. Der Sicherheitsschalter wird an dem feststehenden Teil der Schutzeinrichtung befestigt. ... - Seite 7 Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Sollte sich die Schutztür mit dem Betätiger mit der Zeit setzen, kann der Betätiger aus dem Ansprechbereich des Lesekopfes wandern. Das Gerät erkennt dies und zeigt an, dass der sich der Betätiger im Grenzbereich befindet (Funktion steht ab V 1.1.2 zur Verfügung). Die Schutztür kann so rechtzeitig nachjustiert werden.
-
Seite 8: Montage
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Montage Vorsicht! Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere Weise unwirksam gemacht werden. Ì Beachten Sie hierzu insbesondere die Maßnahmen zur Verringerung der Um- gehungsmöglichkeiten nach EN 1088:1995.A2:2008, Abschn. 5.7. Vorsicht! Geräteschäden durch falschen Einbau. Sicherheitsschalter darf nicht als mecha- nischer Endanschlag verwendet werden. Ì Zusätzlichen Anschlag für beweglichen Teil der Schutzeinrichtung anbringen. Wichtig! Ì Ab dem gesicherten Abschaltabstand S sind die Sicherheitsausgänge sicher ar abgeschaltet. Ì Halten Sie bei der Montage von mehreren Sicherheitsschaltern den vorge- schriebenen Mindestabstand ein, um gegenseitige Störeinflüsse zu vermei- den. min. 120 mm Ì Bei der Montage des Betätigers ändert sich, in Abhängigkeit vom Material der Schutzeinrichtung, der Schaltabstand. Beachten Sie folgende Punkte: Ì Betätiger und Sicherheitsschalter müssen für Kontroll- und Austauscharbeiten leicht zugänglich sein. -
Seite 9: Elektrischer Anschluss
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Elektrischer Anschluss Sie haben folgende Anschlussmöglichkeiten: Ì Einzelbetrieb Ì Reihenschaltung mit Y-Verteilern von EUCHNER (nur bei M12-Steckverbinder) Ì Reihenschaltung z. B. mit Verdrahtung im Schaltschrank Ì Betrieb an einem AR-Auswertegerät. Warnung! Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss. Ì Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge (OA und OB) ausgewertet werden. Ì Der Meldeausgang OUT darf nicht als Sicherheitsausgang verwendet wer- den. Ì Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüs- sen zu vermeiden. Vorsicht! Geräteschäden oder Fehlfunktion durch falschen Anschluss. Ì Verwenden Sie keine Steuerung mit Taktung oder schalten Sie die Taktung Ihrer Steuerung aus. Das Gerät erzeugt ein eigenes Taktsignal auf den Aus- gangsleitungen OA/OB. Eine nachgeschaltete Steuerung muss diese Takt- pulse, die eine Länge bis zu 1 ms haben können, tolerieren. ... -
Seite 10: Fehlersicherheit
= Lastrom Sicherheitsausgänge OA + OB (2 x max. 200 mA) OA+OB Max. Stromaufnahme einer Schalterkette Σ I Σ I = I + n x (I + I OA+OB n = Anzahl der angeschlossenen Schalter Anforderungen an die Anschlussleitungen Vorsicht! Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen. Ì Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER Ì Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion. Beachten Sie folgende Anforderungen an die Anschlussleitungen: Parameter Wert Einheit Aderquerschnitt min. 0,34 mm² R max. W/km C max. -
Seite 11: Maximale Leitungslängen
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Maximale Leitungslängen Schalterketten bis insgesamt maximal 200 m Leitungslänge sind, unter Berück- sichtigung des Spannungsabfalls durch den Leitungswiderstands, zulässig (siehe nachfolgende Tabelle mit Beispieldaten und Fallbeispiel). =200 m = 24 V -20% = 24 V -10% 5 x 0,34 mm 5 x 0,34 mm 5 x 0,34 mm oder 5 x 0,14 mm CES-AR # n CES-AR # n-1 CES-AR # 1 (mA) max. -
Seite 12: Bestimmung Der Leitungslängen Mit Hilfe Der Beispieltabelle
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Bestimmung der Leitungslängen mit Hilfe der Beispieltabelle Beispiel: Es sollen 6 Schalter in Reihe verwendet werden. Von einem Sicher- heitsrelais im Schaltschrank bis zum letzten Schalter (# 6) werden 40 m Leitung (Aderquerschnitt 0,34 mm²) verlegt. Zwischen den einzelnen Sicherheitsschaltern CES-AR sind jeweils 20 m Leitung verlegt. = 140 m = 5 x 20 m = 40 m = 20 m = min. 19,2 V Sicherheits- relais = min. -
Seite 13: Steckerbelegung Sicherheitsschalter Ces-Ar
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Steckerbelegung Sicherheitsschalter CES-AR Codiernase Ansicht auf Steckseite des Sicherheitsschalters Bild 2: Steckerbelegung Sicherheitsschalter CES-AR Pin Bezeichnung Beschreibung Aderfarbe Freigabeeingang für Kanal 2 weiß Spannungsversorgung, DC 24 V braun Sicherheitsausgang Kanal 1 grün Sicherheitsausgang Kanal 2 gelb Meldeausgang grau Freigabeeingang für Kanal 1 rosa Masse, DC 0 V blau Reset-Eingang... -
Seite 14: Anschluss Eines Einzelnen Ces-Ar-C
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Anschluss eines einzelnen CES-AR-C Bei Verwendung eines einzelnen CES-AR-C schließen Sie das Gerät an, wie in Bild 3 gezeigt. Der Ausgang OUT kann hier als Meldeausgang auf eine Steuerung geführt werden. Über den Eingang RST kann der Schalter zurückgesetzt werden. Dabei wird für mindestens 3 Sekunden eine Spannung von 24 V an den Eingang RST gelegt. Wird der Eingang RST nicht verwendet, muss er auf 0 V gelegt werden. Wichtig! Das Subsystem CES-AR entspricht PL e nach EN 13849-1. Um das Subsystem in eine Struktur der Kategorie 3 bzw. 4 einzubinden, ist eine Überwachung der nach- geschalteten Last erforderlich (der Rückführkreis muss überwacht werden). Diese Beispiele zeigen nur einen Ausschnitt der für den Anschluss des CES-Sys- tems relevant ist. Das dargestellte Beispiel stellt keine vollständige Systempla- nung dar. Der Anwender trägt die Verantwortung für die sichere Einbindung in das Gesamtsystem. DC 24 V Plug connector (8-pin) CES-AR-C #1 Bild 3: Anschlussbeispiel für einen einzelnen CES-AR-C... - Seite 15 Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Warnung! Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss. Ì Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge (OA und OB) ausgewertet werden. Eine jeweils einkanalige Verwendung der Sicherheitsausgänge führt zum Verlust der Kategorie nach EN ISO 13849-1. DC 24 V Plug connector (8-pin) CES-AR-C #1 Bild 4: Beispiel für falschen Anschluss.
-
Seite 16: Anschluss Mehrerer Ces-Ar-C In Einer Schalterkette
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Anschluss mehrerer CES-AR-C in einer Schalterkette Wichtig! Ì Eine AR-Schalterkette darf maximal 20 Sicherheitsschalter enthalten. Ì Bei der Abschätzung des PL des Gesamtsystems kann für die MTTF ein maximaler Wert von 100 Jahren gemäß dem Grenzwert in EN ISO 13849-1:2008, Abschnitt 4.5.2. angesetzt werden. Dies entspricht einem Minimalwert des PFH von 2,47 x 10 /h. Ì Bei einer Reihenschaltung bis zu 11 Geräten können diese Grenzwerte für die ganze Schalterkette als Teilsystem angesetzt werden. Die Schalterkette erreicht als Teilsystem PL e. Ì Bei Reihenschaltung von mehr als 11 Geräten kann der PFH nach einem der genannten Verfahren aus EN ISO 13849-1:2008, Abschnitt 4.5.1 berechnet werden. Ì Wird zur Validierung das vereinfachte Verfahren nach Abschnitt 6.3 EN ISO 13849:2008-12 benutzt, reduziert sich möglicherweise der Perfor- mance Level (PL), wenn mehr als 11 Geräte hintereinander geschaltet wer- den. Die Reihenschaltung wird hier exemplarisch an der Ausführung mit Steckverbinder M12 dargestellt. Die Schalter werden mit Hilfe von vorkonfektionierten Anschlusslei- tungen und Y-Verteilern hintereinander angeschlossen. Wird eine Schutztür geöffnet ... - Seite 17 Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Bild 5: Anschlussbeispiel für Reihenschaltung mit Reset und Wechselschalter...
-
Seite 18: Hinweise Für Den Betrieb An Sicheren Steuerungen
Hinweise für den Betrieb an sicheren Steuerungen Wichtig! Geräte mit Starttaste und Rückführkreis eignen sich nicht für den Anschluss an sichere Steuerungen. Beachten Sie für den Anschluss an sichere Steuerungen folgende Vorgaben: Ì Verwenden Sie für die Steuerung und die angeschlossenen Sicherheitsschalter eine gemeinsame Spannungsversorgung Ì Es darf keine getaktete Spannungsversorgung für UB verwendet werden. Grei- fen Sie die Versorgungsspannung direkt vom Netzteil ab. Bei Anschluss der Versorgungsspannung an eine Klemme einer sicheren Steuerung muss dieser Ausgang ausreichend Strom zur Verfügung stellen. Ì Eingänge IA und IB immer direkt an einem Netzteil anschließen oder an den Ausgängen OA und OB eines anderen EUCHNER AR-Geräts (Reihenschaltung). Es dürfen keine getakteten Signale an den Eingängen IA und IB liegen. Ì Die Ausgänge OA und OB können an die sicheren Eingänge einer Steuerung angeschlossen werden. Voraussetzung: der Eingang muss für getaktete Si- cherheitssignale geeignet sein (OSSD Signale, wie z. B. von Lichtgittern). Die Steuerung muss dabei Takte auf den Eingangssignalen tolerieren. Dies lässt sich üblicherweise in der Steuerung parametrieren. Beachten Sie hierzu die Hinweise des Steuerungsherstellers. Die Pulsdauer Ihres Sicherheitsschalters entnehmen Sie bitte dem Abschnitt Typische Systemzeiten auf Seite 25. Für viele Geräte erhalten Sie unter www.euchner.de im Bereich Download » Appli- kationen » CES ein detailliertes Beispiel zum Anschluss und zur Parametrierung der Steuerung. Dort wird ggf. auch auf die Besonderheiten des jeweiligen Geräts genauer eingegangen. ... - Seite 19 Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Bild 6: Anschlussbeispiel für gemischte Reihenschaltung (2 x CES und 1 x CET) an ET200...
-
Seite 20: Inbetriebnahme
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Inbetriebnahme LED-Anzeigen Farbe Zustand Bedeutung leuchtet Normalbetrieb STATE grün - Lernvorgang oder Power Up blinkt - Betätiger im Grenzbereich (ab V. 1.1.2 (weitere Signalfunktion siehe Zustandstabelle) - Interner Fehler Elektronik leuchtet - Fehler an den Ein-/Ausgängen Lernfunktion für Betätiger Bevor das System eine Funktionseinheit bildet, muss der Betätiger in einer Lern- funktion dem Sicherheitsschalter zugeordnet werden. Während eines Lernvorganges sind die Sicherheitsausgänge und der Meldeausgang OUT ausgeschaltet, d.h. das System befindet sich im sicheren Zustand. Wichtig! Ì Wird ein neuer Betätiger gelernt, sperrt der Sicherheitsschalter den Code des letzten Vorgängers. Dieser kann bei einem erneuten Lernvorgang nicht sofort wieder gelernt werden. Erst nachdem ein dritter Code gelernt wurde, wird der gesperrte Code im Sicherheitsschalter wieder freigegeben. Ì Der Sicherheitsschalter kann nur mit dem jeweils zuletzt gelernten Betätiger betrieben werden. Ì Erkennt der Schalter während der Lernbereitschaft den zuletzt gelernten Betätiger, wird die Lernbereitschaft sofort beendet und der Schalter geht in ... -
Seite 21: Lernfunktion Bei Reihenschaltung
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Lernfunktion bei Reihenschaltung Es wird empfohlen, die Betätiger nicht in der Reihenschaltung, sondern einzeln einzulernen. Das Lernen in einer Reihenschaltung funktioniert prinzipiell analog zum Einzelbetrieb. Es können alle Schalter in der Kette gleichzeitig gelernt werden. Voraussetzung ist, dass die Schalterkette fehlerfrei läuft und die nachfolgenden Schritte eingehalten werden. Bei gemischten Schalterketten sind möglicherweise weitere Schritte zu beachten (z. B. bei Ketten mit CES und Sicherheitsschaltern mit Zuhaltung). Beachten Sie hierzu die Betriebsanleitungen der anderen Geräte in der Kette. Gehen Sie folgendermaßen vor: 1. Montieren Sie die Schalter und Betätiger und schließen Sie diese vollständig an (siehe z. B. Bild 5 oder Bild 6) 2. Schließen Sie alle Schutztüren in der Kette. 3. Schalten Sie die Spannungsversorgung ein. Die grüne LED STATE blinkt an den Sicherheitsschaltern mit ca. 1 Hz und die ¨ zugehörigen Betätiger werden gelernt. Das dauert ca. 1 Minute. Schalten Sie in der Zeit nicht ab und betätigen Sie den Reset nicht! Der Lernvorgang ist beendet, wenn alle LEDs an den Sicherheitsschaltern aus sind. -
Seite 22: Funktionskontrolle
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Funktionskontrolle Nach der Installation und jedem Fehler muss eine vollständige Kontrolle der Sicher- heitsfunktion durchgeführt werden. Gehen Sie dabei folgendermaßen vor: Warnung! Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle. Ì Stellen Sie vor der Funktionskontrolle sicher, dass sich keine Personen im Gefahrenbereich befinden. Ì Beachten Sie die geltenden Vorschriften zur Unfallverhütung. 1. Betriebsspannung einschalten. Ì Der Sicherheitsschalter führt einen Selbsttest aus. Die grüne LED STATE blinkt für 8 s mit 10 Hz. Danach blinkt die LED STATE in regelmäßigen Abständen. 2. Alle Schutzeinrichtungen schließen. Ì Die Maschine darf nicht selbstständig anlaufen. Ì Die grüne LED STATE leuchtet permanent. 3. Betrieb in der Steuerung freigeben. 4. Schutzeinrichtung öffnen. Ì Die Maschine muss abschalten und darf sich nicht starten lassen, solange die Schutzeinrichtung geöffnet ist. Ì Die grüne LED STATE blinkt in regelmäßigen Abständen. -
Seite 23: System-Zustandstabelle
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH System-Zustandstabelle LED-Anzeige Ausgang Betriebsart Zustand 10 Hz Selbsttest Selbsttest nach Power up (8 s) Normalbetrieb, Tür geschlossen blinkt schnell Normalbetrieb, Tür geschlossen, Betätiger im Grenzbereich ¨ Tür nachjustieren (ab V. 1.1.2) 2 Hz 1 x Normalbetrieb, Tür geschlossen, Vorgänger in der Schalterkette meldet "Tür offen" (nur bei Reihen- Normalbetrieb invers schaltung) 1 x Normalbetrieb, Tür offen 2 x Normalbetrieb, Tür offen, kein Betätiger gelernt Lernbereitschaft 3 x Tür offen, Gerät ist bereit einen anderen Betätiger zu lernen (nur kurze Zeit nach Power up) 1 Hz Lernvorgang Inbetriebnahme Positiv-Quittung nach erfolgreichem Lernvorgang Eingangsfehler (z. B. fehlende Testimpulse, unlogischer Schaltzustand vom Vorgänger in der Schal- 2 x terkette) 4 x Ausgangsfehler (z. B. Querschluss, Verlust der Schaltfähigkeit) Fehleranzeige 5 x Interner Fehler (z. B. Bauteildefekt, Datenfehler) Interner Fehler mit Störung der Tür LED leuchtet nicht... -
Seite 24: Technische Daten
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Technische Daten Hinweis! Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts, falls diese von der Betriebsanleitung abweichen. Technische Daten für Sicherheitsschalter CES-AR-CR2-AH/CES-AR-CL2-AH Parameter Wert Einheit min. typ. max. Gehäusewerkstoff PBT V0 GF30 Abmessungen 95 x 30 x 12 Masse 0,04 Umgebungstemperatur - 30 + 65 bei U = DC 24 V °C Lagertemperatur - 40 + 70 Schutzart IP 69K (IP 67 bei Ausführung mit M12-Steckverbinder) Schutzklasse Verschmutzungsgrad Einbaulage... -
Seite 25: Typische Systemzeiten
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Typische Systemzeiten Die angegebenen Zeiten sind Maximalwerte für AR-Schalterketten mit 20 Geräten. Einzelgeräte haben kürzere Systemzeiten. Bereitschaftsverzögerung: Nach dem Einschalten führt das Gerät für 8 s einen Selbsttest durch. Erst nach dieser Zeit ist das System einsatzbereit. Einschaltzeit Sicherheitsausgänge: Die max. Reaktionszeit vom Zeitpunkt an dem der Betätiger im Ansprechbereich ist (Schutztür geschlossen) bis zum Einschal- ten der Sicherheitsausgänge T beträgt 300 ms (400 ms für Schalterketten). Gleichzeitigkeitsüberwachung Sicherheitseingänge IA/IB: Wenn die Sicher- heitseingänge für mehr als 150 ms einen unterschiedlichen Schaltzustand haben, werden die Sicherheitsausgänge OA/OB abgeschaltet. Risikozeit nach EN 60947-5-3: Verlässt ein Betätiger den Ansprechbereich, werden die Sicherheitsausgänge OA und OB spätestens nach 360 ms abgeschaltet. Differenzzeit: Die Sicherheitsausgänge OA und OB schalten leicht zeitversetzt. Sie haben spätestens nach einer Differenzzeit von 10 ms den gleichen Signalzustand. Taktpulse an den Sicherheitsausgängen: Das Gerät erzeugt ein eigenes Takt- signal auf den Ausgangsleitungen OA/OB. Eine nachgeschaltete Steuerung muss diese Taktpulse, die eine Länge bis zu 1 ms haben können, tolerieren. Dies lässt sich üblicherweise in den Steuerungen parametrieren. Sollte Ihre Steu- erung nicht parametrierbar sein oder kürzere Taktpulse erfordern, setzen Sie sich bitte mit unserem Support in Verbindung. Die Taktpulse werden auch bei ausgeschalteten Sicherheitsausgängen ausgegeben. -
Seite 26: Maßzeichnungen Und Steckerbelegungen
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Maßzeichnungen und Steckerbelegungen Sicherheitsschalter CES-AR-CR2-AH... Befestigungslasche aktive Fläche mit Verstärkungsblech +0,5 Anschlussleitung mit M12-Steckverbinder Anschlussleitung LEDs Länge Leitungsstück: 1000 mm oder 2000 mm aktive Fläche 75,5 Sicherheitsschalter CES-AR-CL2-AH... aktive Fläche +0,5 Anschlussleitung mit Anschlussleitung M12-Steckverbinder LEDs Länge Leitungsstück: 1000 mm oder 2000 mm aktive Fläche Befestigungslasche mit Verstärkungsblech 75,5... - Seite 27 Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Steckerbelegung Sicherheitsschalter CES-AR (8-polig Stift) und Y-Verteiler (8-polig Buchse) Funktion 0 V Brückenstecker 097645 Y-Verteiler Y-Verteiler 4-polig, Stift mit Anschlusskabel 097627 111696 oder 112395 Buchse Buchse M12x1 M12x1 097627 Länge Best. Nr. l [mm] 111696 M 12x1 112395 1000 Ø 14,5 Ø 14,6 Stift Buchse M12x1 20,5 35,1 Stift Buchse...
-
Seite 28: Technische Daten Für Betätiger Ces-A-Bln
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Technische Daten für Betätiger CES-A-BLN-... Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Kunststoff PBT Abmessungen - CES-A-BLN-R2/CES-A-BLN-L2 95 x 30 x 12 - CES-A-BLN-U2 55 x 30 x 12 Masse - CES-A-BLN-R2/CES-A-BLN-L2 0,04 - CES-A-BLN-U2 0,02 Umgebungstemperatur - 40 + 70 °C Schutzart nach EN IEC 60529 IP 69K Einbaulage aktive Fläche gegenüber Lesekopf Spannungsversorgung induktiv über Lesekopf Maßzeichnung CES-A-BLN-R2 CES-A-BLN-U2 75,5 Befestigungslasche ... -
Seite 29: Typischer Ansprechbereich
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Schaltabstände Ansprechbereich bei Mittenversatz m = 0 (nur in Verbindung mit Betätiger CES-A-BLN-...) Parameter Wert Einheit min. typ. max. Einschaltabstand Gesicherter Einschaltabstand s ao Schalthysterese Gesicherter Abschaltabstand s - in x-/z--Richtung - in x-Richtung Typischer Ansprechbereich (nur in Verbindung mit Betätiger CES-A-BLN-...) - 3 0 - 2 5 - 1 0 - 1 5 - 2 0 - 2 5 - 3 0 - 3 5... -
Seite 30: Technische Daten Für Betätiger Ces-A-Bdn
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Technische Daten für Betätiger CES-A-BDN-06 Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Macromelt Kunststoff auf PA-Basis Abmessungen 26 x ∅ 6 Masse 0,005 Umgebungstemperatur - 40 + 70 °C Schutzart nach EN IEC 60529 IP 67 / IP 69K Einbaulage aktive Fläche gegenüber Lesekopf Spannungsversorgung induktiv über Lesekopf 1) Bei bündigem Einbau Maßzeichnung Einbaumöglichkeiten Schaltabstand +0,1 +0,5 30 * 30 * * metallfreie Zone Vorsicht! Nicht bei Temperaturen unter 0 °C montieren. -
Seite 31: Bestellinformationen Und Zubehör
106672 Leiterquerschnitt 0,14 mm² M8, 8-polig, 20 m 106673 Anschlussleitung M8 8-polig, M8, 8-polig, 5 m 110933 PVC, offenes Kabelende, M8, 8-polig, 10 m 110934 Leiterquerschnitt 0,14 mm² M8, 8-polig, 15 m 110935 M8, 8-polig, 20 m 111603 Betätiger CES-A-BLN-R2 95 mm x 30 mm x 12 mm, Türanschlag rechts 100776 Betätiger CES-A-BLN-L2 95 mm x 30 mm x 12 mm, Türanschlag links 104510 Betätiger CES-A-BLN-U2 55 mm x 30 mm x 12 mm 103450 Betätiger CES-A-BDN-06 26 mm x ∅ 6 mm 104730 Tipp! Weiteres Anschlussmaterial, insbesondere für die Reihenschaltung, finden Sie im aktuellen Katalog Berührungsloses Sicherheitssystem CES unter www.euchner.de. -
Seite 32: Kontrolle Und Wartung
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Kontrolle und Wartung Warnung! Verlust der Sicherheitsfunktion durch Schäden am Gerät. Bei Beschädigung muss das entsprechende Modul ausgetauscht werden. Es dürfen nur Teile getauscht werden, die als Zubehör oder Ersatzteil von EUCHNER bestellt werden können. Um eine einwandfreie und dauerhafte Funktion zu gewährleisten, sind regelmäßig folgende Kontrollen erforderlich: Ì Prüfen der Schaltfunktion (siehe Kapitel Funktionskontrolle) Ì Prüfen der sicheren Befestigung der Geräte und der Anschlüsse Ì Prüfen auf Verschmutzungen Wartungsarbeiten sind nicht erforderlich. Reparaturen am Gerät dürfen nur durch den Hersteller erfolgen. Hinweis! Das Baujahr ist auf dem Typenschild in der unteren rechten Ecke ersichtlich. ... -
Seite 33: Konformitätserklärung
Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH Konformitätserklärung... - Seite 34 Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH...
- Seite 35 Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH...
- Seite 36 Euchner GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen info@euchner.de www.euchner.de Ausgabe: 109309-04-12/12 Titel: Betriebsanleitung Sicherheitsschalter CES-AR-C.2-AH (Originalbetriebsanleitung) Copyright: © EUCHNER GmbH + Co. KG, 12/2012 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. More than safety.
