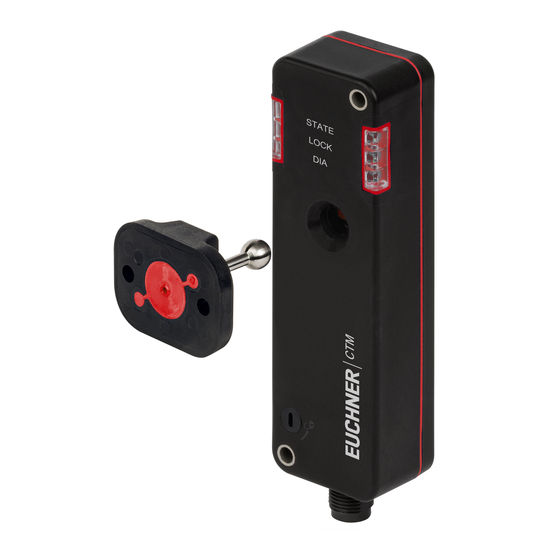

- Seite 1 Betriebsanleitung Transpondercodierter Sicherheitsschalter mit Zuhaltung CTM-CBI-BP Uni-/Multicode...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP Inhalt Zu diesem Dokument .................... 4 1.1. Gültigkeit ............................4 1.2. Zielgruppe ............................4 1.3. Zeichenerklärung ..........................4 1.4. Ergänzende Dokumente ........................4 Bestimmungsgemäßer Gebrauch ................5 Beschreibung der Sicherheitsfunktion ..............7 Haftungsausschluss und Gewährleistung ..............8 Allgemeine Sicherheitshinweise ................8 Funktion ....................... - Seite 3 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 9.7. Hinweise zum Betrieb an sicheren Steuerungen ................19 Inbetriebnahme ....................20 10.1. Gerätekonfiguration und Lernvorgang .....................20 10.1.1. Betätiger konfigurieren ....................20 10.2. LED-Anzeigen ..........................20 10.3. Funktionskontrolle .........................21 10.3.1. Mechanische Funktionsprüfung ..................21 10.3.2. Elektrische Funktionsprüfung ..................21 10.4. Werksreset ...........................21 Systemzustandstabellen ..................
-
Seite 4: Zu Diesem Dokument
Lesen Sie immer alle Dokumente durch, um einen vollständigen Überblick für die sichere Instal- lation, Inbetriebnahme und Bedienung des Geräts zu bekommen. Die Dokumente können unter www.euchner.de heruntergeladen werden. Geben Sie hierzu die Dok. Nr. in die Suche ein. (Originalbetriebsanleitung) 2541786-01-10/20... -
Seite 5: Bestimmungsgemäßer Gebrauch
EN ISO 14119 Ì EN 60204-1 Der Sicherheitsschalter darf nur in Verbindung mit dafür vorgesehenen Betätigern von EUCHNER und den zugehörigen An- schlussbauteilen von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern oder anderen Anschlussbauteilen übernimmt EUCHNER keine Gewährleistung für die sichere Funktion. - Seite 6 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP Wichtig! Ì Es dürfen nur Komponenten verwendet werden, die nach der untenstehenden Tabelle zulässig sind. Tabelle 1: Kombinationsmöglichkeiten von CTM-Komponenten Betätiger Sicherheitsschalter S-B-0.-A1... CTM-… Uni-/Multicode Zeichenerklärung Kombination möglich (Originalbetriebsanleitung) 2541786-01-10/20...
-
Seite 7: Beschreibung Der Sicherheitsfunktion
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 3. Beschreibung der Sicherheitsfunktion Geräte dieser Baureihe verfügen über folgende Sicherheitsfunktionen: Bei aktiver Zuhaltungsüberwachung gilt: Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung (Verriegelungseinrichtung mit Zuhaltung nach EN ISO 14119) Ì Sicherheitsfunktion (siehe Kapitel 6.11. Schaltzustände auf Seite 11): - Bei entsperrter Zuhaltung sind die Sicherheitsausgänge ausgeschaltet (Überwachung des Sperrmittels). -
Seite 8: Haftungsausschluss Und Gewährleistung
- Kenntnis der geltenden Vorschriften zur Arbeitssicherheit und Unfallverhütung. Wichtig! Lesen Sie vor Gebrauch die Betriebsanleitung und bewahren Sie diese sorgfältig auf. Stellen Sie sicher, dass die Betriebsanleitung bei Montage, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung steht. Die Betriebsanleitung können Sie unter www.euchner.de herunterladen. (Originalbetriebsanleitung) 2541786-01-10/20... -
Seite 9: Funktion
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 6. Funktion Das Gerät ermöglicht das Zuhalten von beweglichen trennenden Schutzeinrichtungen. Sicherheitsschalter Das System besteht aus folgenden Komponenten: codierter Betätiger (Transponder) und transpondercodierter Schalter. Betätiger Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht (Multicode) hängt von der jeweiligen Ausführung ab. -
Seite 10: Kommunikationsanschluss C
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 6.5. Kommunikationsanschluss C Der Kommunikationsanschluss dient zum Datenaustausch mit einem BR/IO-Link Gateway. Der Schalter liefert zyklisch be- stimmte Prozessdaten. Durch gezielte Abfrage des Auswertegeräts werden auch azyklische Daten gesendet. Eine Übersicht der Kommunikationsdaten finden Sie in Kapitel 9.10. Anschluss an einem BR/IO-Link Gateway. 6.6. -
Seite 11: Schaltzustände
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 6.11. Schaltzustände Die detaillierten Schaltzustände für Ihren Schalter finden Sie in der Systemzustandstabelle. Dort sind alle Sicherheits-, Mel- deausgänge und Anzeige-LEDs beschrieben. Schutzeinrichtung Schutzeinrichtung Schutzeinrichtung Schutzeinrichtung geschlossen und geschlossenen und am Öffnen geöffnet zugehalten nicht zugehalten Steuereingang IMP aus = Zuhaltung wird beim Schließen sofort aktiviert... -
Seite 12: Manuelles Entsperren
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 7. Manuelles Entsperren Wichtig! Ì Alle Entsperrfunktionen sind im spannungslosen Zustand rastend. Ì Wenn die Entsperrfunktion zurückgesetzt wird bleibt die Zuhaltung entsperrt. In einigen Situationen ist es erforderlich, die Zuhaltung manuell zu entsperren (z. B. bei Störungen oder im Notfall). Nach dem Entsperren sollte eine Funktionsprüfung durchgeführt werden. -
Seite 13: Montage
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 8. Montage VORSICHT Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere Weise unwirksam gemacht werden. Ì Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten einer Verriegelungseinrichtung. HINWEIS Geräteschäden und Funktionsstörungen durch falschen Einbau. Ì... -
Seite 14: Elektrischer Anschluss
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 9. Elektrischer Anschluss Sie haben folgende Anschlussmöglichkeiten: Ì Anschluss an eine Steuerung Ì Anschluss an ein Sicherheitsrelais ESM-CB mit integriertem BR/IO-Link Gateway Ì Anschluss an ein BR/IO-Link Gateway GWY-CB-1-BR-IO. WARNUNG Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss. Ì... -
Seite 15: Hinweise Zu
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 9.1. Hinweise zu Wichtig! Ì Für den Einsatz und die Verwendung gemäß den Anforderungen muss eine Spannungsversor- gung mit dem Merkmal for use in Class 2 circuits verwendet werden. Alternative Lösungen müssen folgenden Anforderungen entsprechen: Galvanisch getrenntes Netzteil in Verbindung mit Sicherung gemäß UL248. Diese Sicherung sollte für max. -
Seite 16: Anforderungen An Die Anschlussleitungen
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER Ì Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen aus der nachfolgenden Tabelle. EUCHNER übernimmt bei Nichtbeachtung keine Gewährleistung für die sichere Funktion. Beachten Sie folgende Anforderungen an die Anschlussleitungen: Für Sicherheitsschalter CTM-…-BP-…-SA-… mit Steckverbinder M12, 8-polig... -
Seite 17: Steckerbelegung Sicherheitsschalter Ctm
Meldeausgang Diagnose OD/C Türmeldeausgang/Kommunikation Meldeausgang Zuhaltung 1) Nur für Standard-Anschlussleitung von EUCHNER 9.6. Kommunikationsdaten nutzen Um die Kommunikationsdaten des Geräts nutzen zu können und, um diese an ein übergeordnetes Bussystem weiterleiten zu können, benötigen Sie ein Gerät mit einer Gateway-Funktion. Folgende Geräte können Sie verwenden. -
Seite 18: Zyklische Daten (Prozessdaten)
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 9.6.4. Zyklische Daten (Prozessdaten) Tabelle 2: Zyklische Daten (Prozessdaten) Daten Bedeutung Stellung der Schutzeinrichtung Mit diesem Signal erkennen Sie, ob die Schutzeinrichtung offen oder geschlossen ist. Sicherheitsausgänge geschaltet Mit diesem Signal erkennen Sie, ob die Sicherheitsausgänge eingeschaltet sind. Hierzu muss die Schutzeinrichtung geschlossen und alle anderen Bedingungen müssen erfüllt sein. -
Seite 19: Azyklische Daten (Gerätedaten Und Ereignisse)
Sicherheitsschalters entnehmen Sie dem Kapitel 12. Technische Daten auf Seite 26. Für viele Geräte erhalten Sie unter www.euchner.de im Bereich Downloads/Applikationen/CTM ein detailliertes Beispiel zum Anschluss und zur Parametrierung der Steuerung. Dort wird ggf. auch auf die Besonderheiten des jeweiligen Geräts genauer eingegangen. -
Seite 20: Inbetriebnahme
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 10. Inbetriebnahme 10.1. Gerätekonfiguration und Lernvorgang Die Zuhaltungsüberwachung des Geräts kann mit den Funktionsbetätigern konfiguriert werden. Bevor das System eine Funktionseinheit bildet, muss das Gerät konfiguriert und der Betätiger in einer Lernfunktion dem Sicherheitsschalter zugeordnet werden. Betätiger Funktion S-B-08-A1-A1-165895... -
Seite 21: Funktionskontrolle
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 10.3. Funktionskontrolle WARNUNG Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle. Ì Stellen Sie vor der Funktionskontrolle sicher, dass sich keine Personen im Gefahrenbereich befin- den. Ì Beachten Sie die geltenden Vorschriften zur Unfallverhütung. 10.3.1. Mechanische Funktionsprüfung Der Betätiger muss sich leicht in den Schalter einführen lassen. -
Seite 22: Systemzustandstabellen
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 11. Systemzustandstabellen 11.1. Zuhaltungsüberwachung aktiviert LED-Anzeige Ausgang Betriebsart Zustand 5 Hz Power up Normalbetrieb, Tür geschlossen und zugehalten Normalbetrieb, Tür geschlossen und zugehalten, 1 x Sicherheitsausgänge nicht geschaltet weil: invers - Vorgänger in der Schalterkette meldet „Tür offen“ (nur bei Normalbetrieb Reihenschaltung) 1 x ... - Seite 23 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP Nach Beseitigung der Ursache lassen sich Fehler in der Regel durch Öffnen und Schließen der Schutzeinrichtung zurück- setzen (wenn DIA 1x invers blinkt). Ansonsten trennen Sie kurzzeitig die Spannungsversorgung. Wenn der Fehler nach dem Neustart nicht zurückgesetzt werden konnte, setzen Sie sich mit dem Hersteller in Verbindung. Wichtig! Wenn Sie den angezeigten Gerätestatus nicht in der Systemzustandstabelle finden, deutet dies auf einen internen Gerätefehler hin.
-
Seite 24: Zuhaltungsüberwachung Deaktiviert
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 11.2. Zuhaltungsüberwachung deaktiviert LED-Anzeige Ausgang Betriebsart Zustand 5 Hz Power up Normalbetrieb, Tür geschlossen und zugehalten Normalbetrieb, Tür geschlossen und zugehalten, 1 x Sicherheitsausgänge nicht geschaltet weil: invers - Vorgänger in der Schalterkette meldet „Tür offen“ (nur bei Normalbetrieb Reihenschaltung) 1 x ... - Seite 25 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP Nach Beseitigung der Ursache lassen sich Fehler in der Regel durch Öffnen und Schließen der Schutzeinrichtung zurück- setzen (wenn DIA 1x invers blinkt). Ansonsten trennen Sie kurzzeitig die Spannungsversorgung. Wenn der Fehler nach dem Neustart nicht zurückgesetzt werden konnte, setzen Sie sich mit dem Hersteller in Verbindung. Wichtig! Wenn Sie den angezeigten Gerätestatus nicht in der Systemzustandstabelle finden, deutet dies auf einen internen Gerätefehler hin.
-
Seite 26: Technische Daten
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 12. Technische Daten HINWEIS Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts. 12.1. Technische Daten für Sicherheitsschalter CTM-CBI-BP Parameter Wert Einheit min. typ. max. Allgemein Werkstoff - Dichtungen Fluorkautschuk (FKM) - Schaltergehäuse Glasfaserverstärkter Thermoplast Einbaulage beliebig Schutzart... -
Seite 27: Typische Systemzeiten
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 12.1.1. Typische Systemzeiten Die genauen Werte entnehmen Sie den technischen Daten. Bereitschaftsverzögerung: Nach dem Einschalten führt das Gerät einen Selbsttest durch. Erst nach dieser Zeit ist das System einsatzbereit. Einschaltzeit Sicherheitsausgänge: Die max. Reaktionszeit t ist die Zeit, vom Zeitpunkt an dem die Schutzeinrichtung zugehalten ist bis zum Einschalten der Sicherheitsausgänge. -
Seite 28: Funkzulassungen
CTM-IBI-BP series CTM-L2-BP series CTM-I2-BP series CTM-L2-AS1B series CTM-I2-AS1B series CTM-LBI-AS1B series CTM-IBI-AS1B series Responsible Party – U.S. Contact Information EUCHNER USA Inc. 6723 Lyons Street East Syracuse, NY 13057 +1 315 701-0315 +1 315 701-0319 info(at)euchner-usa.com http://www.euchner-usa.com (Originalbetriebsanleitung) 2541786-01-10/20... -
Seite 29: Maßzeichnung Sicherheitsschalter Ctm
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 12.3. Maßzeichnung Sicherheitsschalter CTM… Erforderlicher Mindestweg + zul. Nachlauf Anfahrrichtung horizontal (h) 21 + 2 ∅ 4,5 (2x) für Schraube M4 LEDs Hilfsentriegelung (optional) Mittenversatz m = ± 2 mm max. M12x1 Min. Türradius [mm] 2541786-01-10/20 (Originalbetriebsanleitung) -
Seite 30: Technische Daten Betätiger S-B-0.-A1
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 12.4. Technische Daten Betätiger S-B-0.-A1… Wert Parameter Einheit min. typ. max. Werkstoff - Gehäuse Ultradur schwarz - Kugelaufnahme Rostbeständiger Stahl - Elastomer Beständigkeit Beständig gegen Chemikalien und Öl Lebensmittelgerecht DIN EN 1672-2, DIN EN ISO 14159, PAK Kategorie 3 Masse 0,0194 Umgebungstemperatur °C Schutzart IP67/IP69/IP69K... -
Seite 31: Bestellinformationen Und Zubehör
13. Bestellinformationen und Zubehör Tipp! Geeignetes Zubehör, wie z. B. Leitungen oder Montagematerial, finden Sie unter www.euchner.de. Geben Sie dazu die Bestellnummer Ihres Artikels in die Suche ein und öffnen Sie die Artikelansicht. Unter Zubehör finden Sie Zubehörteile, die mit dem Artikel kombiniert werden können. -
Seite 32: Konformitätserklärung
Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 16. Konformitätserklärung (Originalbetriebsanleitung) 2541786-01-10/20... - Seite 33 Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP 2541786-01-10/20 (Originalbetriebsanleitung)
- Seite 34 EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen Deutschland info@euchner.de www.euchner.de Ausgabe: 2541786-01-10/20 Titel: Betriebsanleitung Transpondercodierter Sicherheitsschalter CTM-CBI-BP (Originalbetriebsanleitung) Copyright: © EUCHNER GmbH + Co. KG, 10/2020 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
