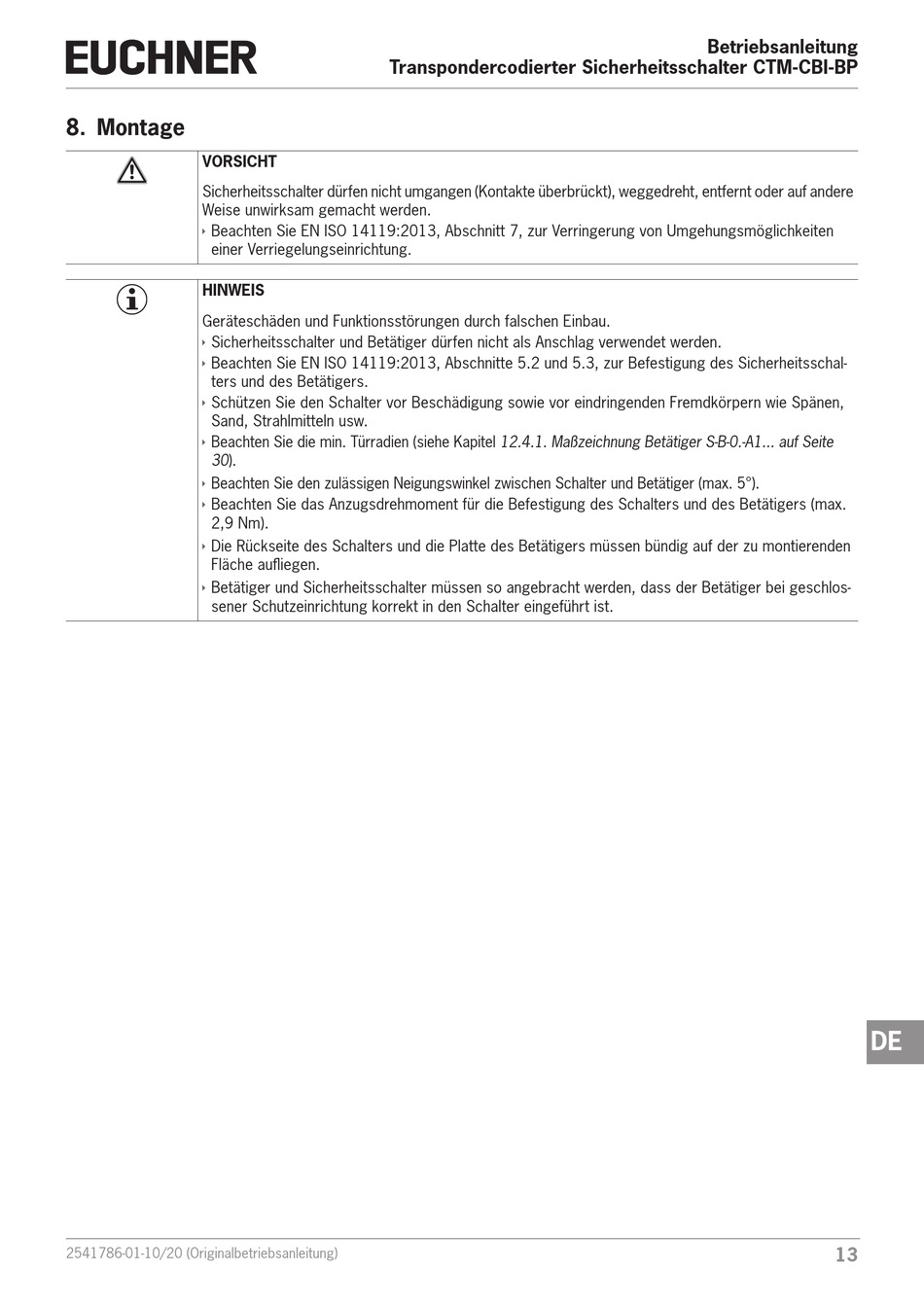

8. Montage
VORSICHT
Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere
Weise unwirksam gemacht werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
HINWEIS
Geräteschäden und Funktionsstörungen durch falschen Einbau.
Ì
Sicherheitsschalter und Betätiger dürfen nicht als Anschlag verwendet werden.
Ì
Beachten Sie EN ISO 14119:2013, Abschnitte 5.2 und 5.3, zur Befestigung des Sicherheitsschal-
ters und des Betätigers.
Ì
Schützen Sie den Schalter vor Beschädigung sowie vor eindringenden Fremdkörpern wie Spänen,
Sand, Strahlmitteln usw.
Ì
Beachten Sie die min. Türradien (siehe Kapitel 12.4.1. Maßzeichnung Betätiger S-B-0.-A1... auf Seite
30).
Ì
Beachten Sie den zulässigen Neigungswinkel zwischen Schalter und Betätiger (max. 5°).
Ì
Beachten Sie das Anzugsdrehmoment für die Befestigung des Schalters und des Betätigers (max.
2,9 Nm).
Ì
Die Rückseite des Schalters und die Platte des Betätigers müssen bündig auf der zu montierenden
Fläche aufliegen.
Ì
Betätiger und Sicherheitsschalter müssen so angebracht werden, dass der Betätiger bei geschlos-
sener Schutzeinrichtung korrekt in den Schalter eingeführt ist.
2541786-01-10/20 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTM-CBI-BP
Betriebsanleitung
DE
13
