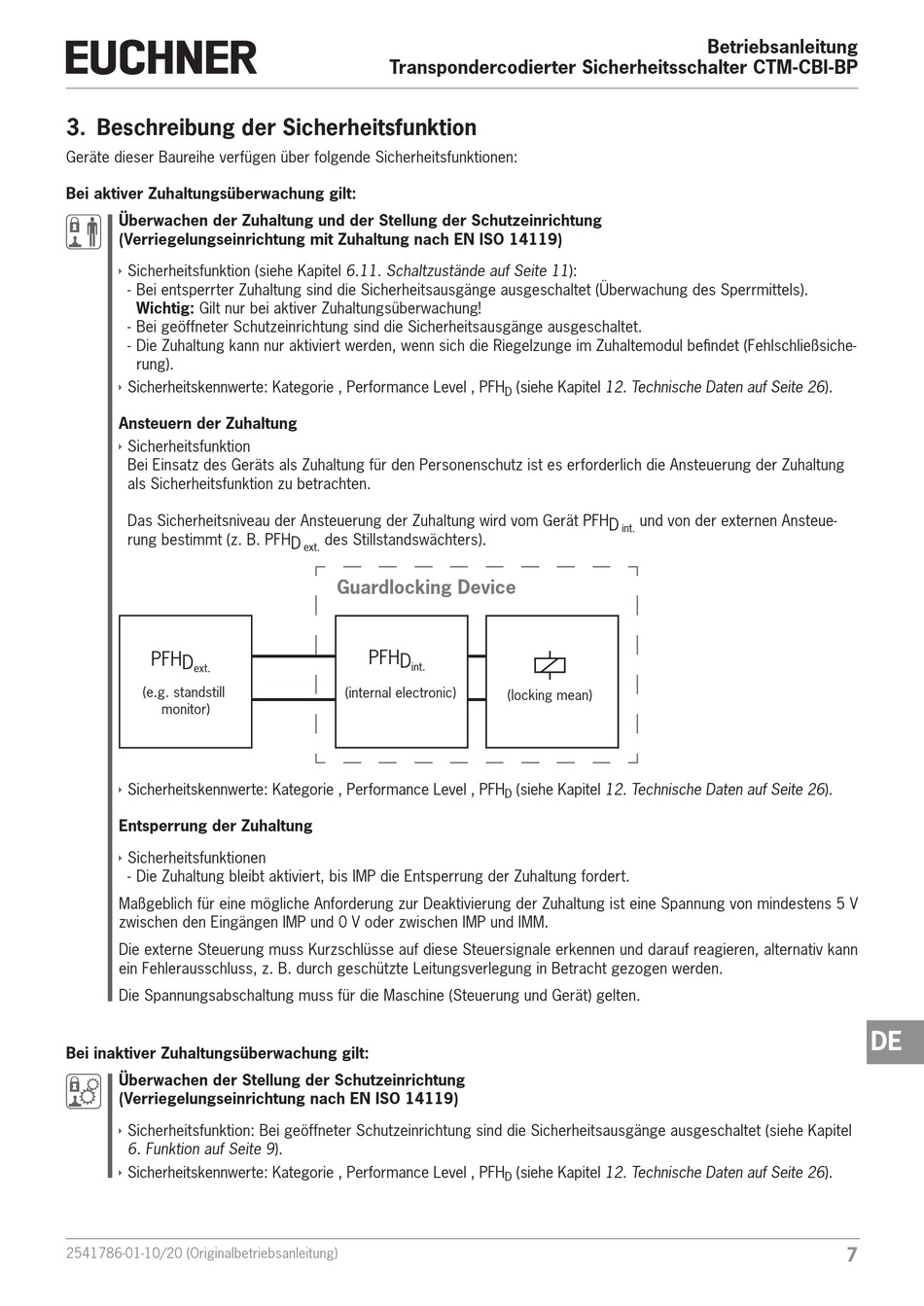

3. Beschreibung der Sicherheitsfunktion
Geräte dieser Baureihe verfügen über folgende Sicherheitsfunktionen:
Bei aktiver Zuhaltungsüberwachung gilt:
Überwachen der Zuhaltung und der Stellung der Schutzeinrichtung
(Verriegelungseinrichtung mit Zuhaltung nach EN ISO 14119)
Ì
Sicherheitsfunktion (siehe Kapitel 6.11. Schaltzustände auf Seite 11):
- Bei entsperrter Zuhaltung sind die Sicherheitsausgänge ausgeschaltet (Überwachung des Sperrmittels).
Wichtig: Gilt nur bei aktiver Zuhaltungsüberwachung!
- Bei geöffneter Schutzeinrichtung sind die Sicherheitsausgänge ausgeschaltet.
- Die Zuhaltung kann nur aktiviert werden, wenn sich die Riegelzunge im Zuhaltemodul befindet (Fehlschließsiche-
rung).
Ì
Sicherheitskennwerte: Kategorie , Performance Level , PFH
Ansteuern der Zuhaltung
Ì
Sicherheitsfunktion
Bei Einsatz des Geräts als Zuhaltung für den Personenschutz ist es erforderlich die Ansteuerung der Zuhaltung
als Sicherheitsfunktion zu betrachten.
Das Sicherheitsniveau der Ansteuerung der Zuhaltung wird vom Gerät PFH D
rung bestimmt (z. B. PFH D
PFH D
ext.
(e.g. standstill
monitor)
Ì
Sicherheitskennwerte: Kategorie , Performance Level , PFH
Entsperrung der Zuhaltung
Ì
Sicherheitsfunktionen
- Die Zuhaltung bleibt aktiviert, bis IMP die Entsperrung der Zuhaltung fordert.
Maßgeblich für eine mögliche Anforderung zur Deaktivierung der Zuhaltung ist eine Spannung von mindestens 5 V
zwischen den Eingängen IMP und 0 V oder zwischen IMP und IMM.
Die externe Steuerung muss Kurzschlüsse auf diese Steuersignale erkennen und darauf reagieren, alternativ kann
ein Fehlerausschluss, z. B. durch geschützte Leitungsverlegung in Betracht gezogen werden.
Die Spannungsabschaltung muss für die Maschine (Steuerung und Gerät) gelten.
Bei inaktiver Zuhaltungsüberwachung gilt:
Überwachen der Stellung der Schutzeinrichtung
(Verriegelungseinrichtung nach EN ISO 14119)
Ì
Sicherheitsfunktion: Bei geöffneter Schutzeinrichtung sind die Sicherheitsausgänge ausgeschaltet (siehe Kapitel
6. Funktion auf Seite 9).
Ì
Sicherheitskennwerte: Kategorie , Performance Level , PFH
2541786-01-10/20 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTM-CBI-BP
des Stillstandswächters).
ext.
Guardlocking Device
PFH D
int.
(internal electronic)
(siehe Kapitel 12. Technische Daten auf Seite 26).
D
und von der externen Ansteue-
int.
(locking mean)
(siehe Kapitel 12. Technische Daten auf Seite 26).
D
(siehe Kapitel 12. Technische Daten auf Seite 26).
D
Betriebsanleitung
