9.5.

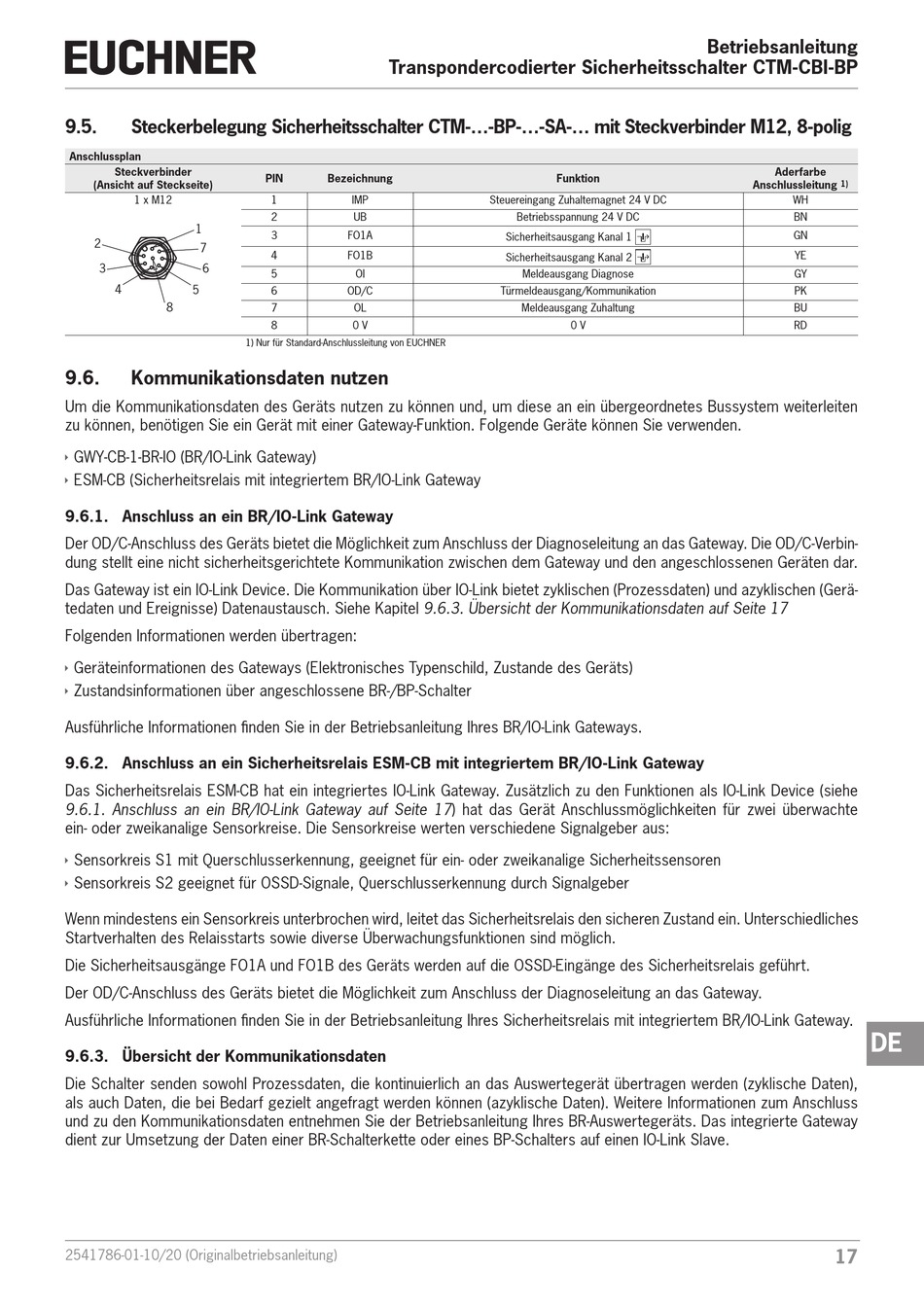

Steckerbelegung Sicherheitsschalter CTM-...-BP-...-SA-... mit Steckverbinder M12, 8-polig
Anschlussplan
Steckverbinder
(Ansicht auf Steckseite)
1 x M12
1
2
7
3
6
4
5
8
9.6.
Kommunikationsdaten nutzen
Um die Kommunikationsdaten des Geräts nutzen zu können und, um diese an ein übergeordnetes Bussystem weiterleiten
zu können, benötigen Sie ein Gerät mit einer Gateway-Funktion. Folgende Geräte können Sie verwenden.
Ì
GWY-CB-1-BR-IO (BR/IO-Link Gateway)
Ì
ESM-CB (Sicherheitsrelais mit integriertem BR/IO-Link Gateway
9.6.1. Anschluss an ein BR/IO-Link Gateway
Der OD/C-Anschluss des Geräts bietet die Möglichkeit zum Anschluss der Diagnoseleitung an das Gateway. Die OD/C-Verbin-
dung stellt eine nicht sicherheitsgerichtete Kommunikation zwischen dem Gateway und den angeschlossenen Geräten dar.
Das Gateway ist ein IO-Link Device. Die Kommunikation über IO-Link bietet zyklischen (Prozessdaten) und azyklischen (Gerä-
tedaten und Ereignisse) Datenaustausch. Siehe Kapitel 9.6.3. Übersicht der Kommunikationsdaten auf Seite 17
Folgenden Informationen werden übertragen:
Ì
Geräteinformationen des Gateways (Elektronisches Typenschild, Zustande des Geräts)
Ì
Zustandsinformationen über angeschlossene BR-/BP-Schalter
Ausführliche Informationen finden Sie in der Betriebsanleitung Ihres BR/IO-Link Gateways.
9.6.2. Anschluss an ein Sicherheitsrelais ESM-CB mit integriertem BR/IO-Link Gateway
Das Sicherheitsrelais ESM-CB hat ein integriertes IO-Link Gateway. Zusätzlich zu den Funktionen als IO-Link Device (siehe
9.6.1. Anschluss an ein BR/IO-Link Gateway auf Seite 17) hat das Gerät Anschlussmöglichkeiten für zwei überwachte
ein- oder zweikanalige Sensorkreise. Die Sensorkreise werten verschiedene Signalgeber aus:
Ì
Sensorkreis S1 mit Querschlusserkennung, geeignet für ein- oder zweikanalige Sicherheitssensoren
Ì
Sensorkreis S2 geeignet für OSSD-Signale, Querschlusserkennung durch Signalgeber
Wenn mindestens ein Sensorkreis unterbrochen wird, leitet das Sicherheitsrelais den sicheren Zustand ein. Unterschiedliches
Startverhalten des Relaisstarts sowie diverse Überwachungsfunktionen sind möglich.
Die Sicherheitsausgänge FO1A und FO1B des Geräts werden auf die OSSD-Eingänge des Sicherheitsrelais geführt.
Der OD/C-Anschluss des Geräts bietet die Möglichkeit zum Anschluss der Diagnoseleitung an das Gateway.
Ausführliche Informationen finden Sie in der Betriebsanleitung Ihres Sicherheitsrelais mit integriertem BR/IO-Link Gateway.
9.6.3. Übersicht der Kommunikationsdaten
Die Schalter senden sowohl Prozessdaten, die kontinuierlich an das Auswertegerät übertragen werden (zyklische Daten),
als auch Daten, die bei Bedarf gezielt angefragt werden können (azyklische Daten). Weitere Informationen zum Anschluss
und zu den Kommunikationsdaten entnehmen Sie der Betriebsanleitung Ihres BR-Auswertegeräts. Das integrierte Gateway
dient zur Umsetzung der Daten einer BR-Schalterkette oder eines BP-Schalters auf einen IO-Link Slave.
2541786-01-10/20 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTM-CBI-BP
PIN
Bezeichnung
1
IMP
2
UB
3
FO1A
4
FO1B
5
OI
6
OD/C
7
OL
8
0 V
1) Nur für Standard-Anschlussleitung von EUCHNER
Funktion
Steuereingang Zuhaltemagnet 24 V DC
Betriebsspannung 24 V DC
Sicherheitsausgang Kanal 1
Sicherheitsausgang Kanal 2
Meldeausgang Diagnose
Türmeldeausgang/Kommunikation
Meldeausgang Zuhaltung
0 V
Betriebsanleitung
Aderfarbe
Anschlussleitung
1)
WH
BN
GN
YE
GY
PK
BU
RD
DE
