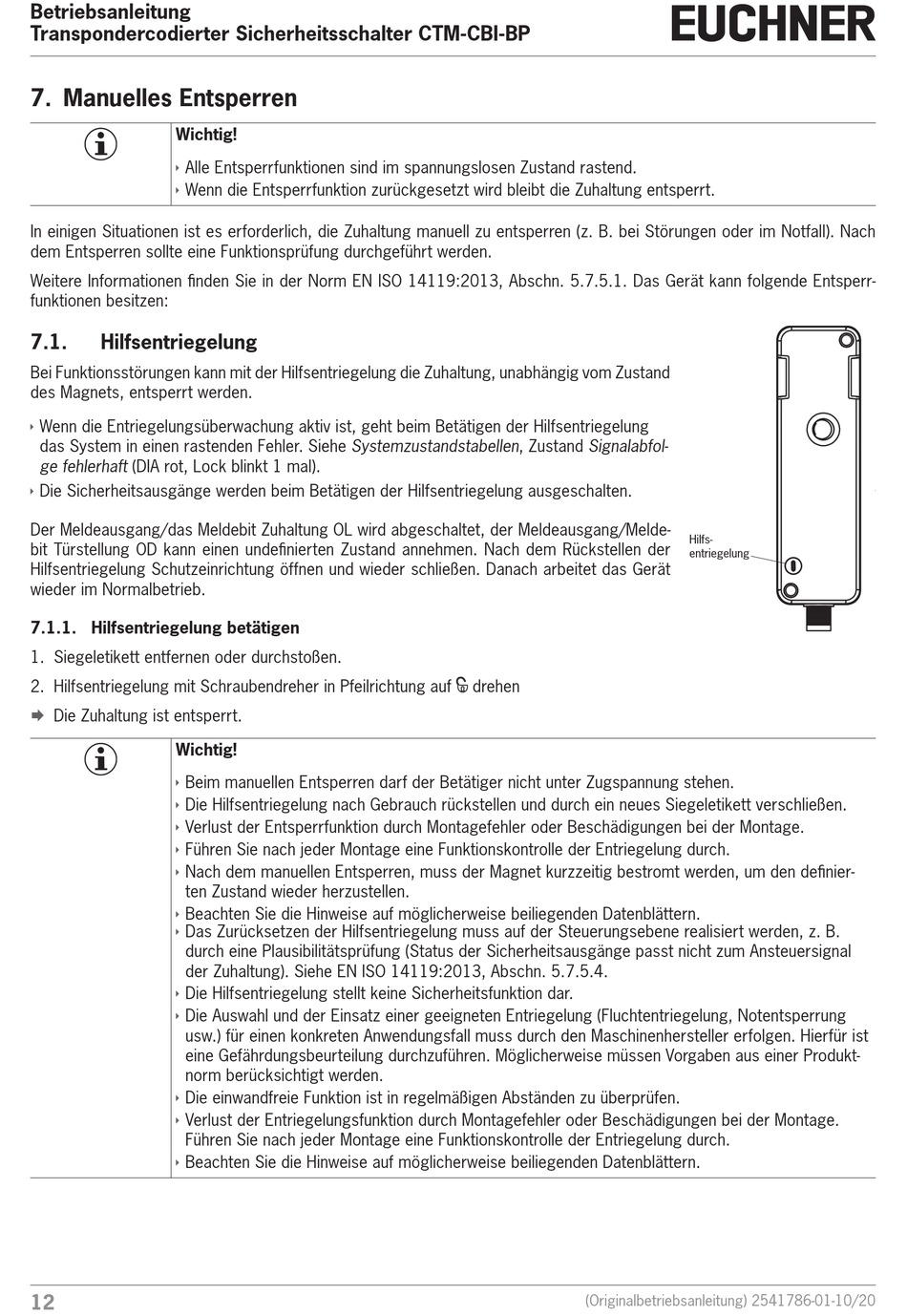

Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTM-CBI-BP
7. Manuelles Entsperren
Wichtig!
Ì
Alle Entsperrfunktionen sind im spannungslosen Zustand rastend.
Ì
Wenn die Entsperrfunktion zurückgesetzt wird bleibt die Zuhaltung entsperrt.
In einigen Situationen ist es erforderlich, die Zuhaltung manuell zu entsperren (z. B. bei Störungen oder im Notfall). Nach
dem Entsperren sollte eine Funktionsprüfung durchgeführt werden.
Weitere Informationen finden Sie in der Norm EN ISO 14119:2013, Abschn. 5.7.5.1. Das Gerät kann folgende Entsperr-
funktionen besitzen:
7.1.
Hilfsentriegelung
Bei Funktionsstörungen kann mit der Hilfsentriegelung die Zuhaltung, unabhängig vom Zustand
des Magnets, entsperrt werden.
Ì
Wenn die Entriegelungsüberwachung aktiv ist, geht beim Betätigen der Hilfsentriegelung
das System in einen rastenden Fehler. Siehe Systemzustandstabellen, Zustand Signalabfol-
ge fehlerhaft (DIA rot, Lock blinkt 1 mal).
Ì
Die Sicherheitsausgänge werden beim Betätigen der Hilfsentriegelung ausgeschalten.
Der Meldeausgang/das Meldebit Zuhaltung OL wird abgeschaltet, der Meldeausgang/Melde-
bit Türstellung OD kann einen undefinierten Zustand annehmen. Nach dem Rückstellen der
Hilfsentriegelung Schutzeinrichtung öffnen und wieder schließen. Danach arbeitet das Gerät
wieder im Normalbetrieb.
7.1.1. Hilfsentriegelung betätigen
1. Siegeletikett entfernen oder durchstoßen.
2. Hilfsentriegelung mit Schraubendreher in Pfeilrichtung auf
Die Zuhaltung ist entsperrt.
¨
Wichtig!
Ì
Beim manuellen Entsperren darf der Betätiger nicht unter Zugspannung stehen.
Ì
Die Hilfsentriegelung nach Gebrauch rückstellen und durch ein neues Siegeletikett verschließen.
Ì
Verlust der Entsperrfunktion durch Montagefehler oder Beschädigungen bei der Montage.
Ì
Führen Sie nach jeder Montage eine Funktionskontrolle der Entriegelung durch.
Ì
Nach dem manuellen Entsperren, muss der Magnet kurzzeitig bestromt werden, um den definier-
ten Zustand wieder herzustellen.
Ì
Beachten Sie die Hinweise auf möglicherweise beiliegenden Datenblättern.
Ì
Das Zurücksetzen der Hilfsentriegelung muss auf der Steuerungsebene realisiert werden, z. B.
durch eine Plausibilitätsprüfung (Status der Sicherheitsausgänge passt nicht zum Ansteuersignal
der Zuhaltung). Siehe EN ISO 14119:2013, Abschn. 5.7.5.4.
Ì
Die Hilfsentriegelung stellt keine Sicherheitsfunktion dar.
Ì
Die Auswahl und der Einsatz einer geeigneten Entriegelung (Fluchtentriegelung, Notentsperrung
usw.) für einen konkreten Anwendungsfall muss durch den Maschinenhersteller erfolgen. Hierfür ist
eine Gefährdungsbeurteilung durchzuführen. Möglicherweise müssen Vorgaben aus einer Produkt-
norm berücksichtigt werden.
Ì
Die einwandfreie Funktion ist in regelmäßigen Abständen zu überprüfen.
Ì
Verlust der Entriegelungsfunktion durch Montagefehler oder Beschädigungen bei der Montage.
Führen Sie nach jeder Montage eine Funktionskontrolle der Entriegelung durch.
Ì
Beachten Sie die Hinweise auf möglicherweise beiliegenden Datenblättern.
12
drehen
(Originalbetriebsanleitung) 2541786-01-10/20
Hilfs-
entriegelung
