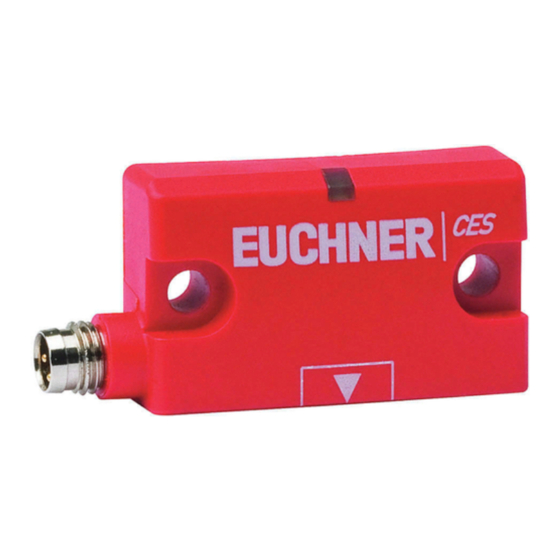

- Seite 1 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 (Multicode)
-
Seite 2: Inhaltsverzeichnis
Funktionskontrolle .........................11 9.3.1. Elektrische Funktionsprüfung ....................11 System‑Zustandstabelle ..................12 Technische Daten ....................13 11.1. Technische Daten Sicherheitsschalter CES-I-AS2A-M-C04 ..............13 11.1.1. Typische Systemzeiten .....................14 11.1.2. Maßzeichnung Sicherheitsschalter CES-I-AS2A-M-C04 ............14 11.2. Technische Daten Betätiger CES-A-BBN-C04 ...................15 11.2.1. Maßzeichnung .........................15 11.2.2. Schaltabstände ........................15 11.2.3. - Seite 3 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 Bestellinformationen und Zubehör ............... 18 Kontrolle und Wartung ..................18 Service ......................18 Konformitätserklärung ..................19 120545-03-08/16 (Originalbetriebsanleitung)
-
Seite 4: Zu Diesem Dokument
Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 1. Zu diesem Dokument 1.1. Gültigkeit Diese Betriebsanleitung gilt für alle CES-I-AS2A-M-C04. Diese Betriebsanleitung bildet zusammen mit dem Dokument „Sicher- heitsinformation und Wartung“ sowie einem ggf. beiliegenden Datenblatt die vollständige Benutzerinformation für Ihr Gerät. 1.2. Zielgruppe Konstrukteure und Anlagenplaner für Sicherheitseinrichtungen an Maschinen, sowie Inbetriebnahme- und Servicefachkräfte, die über spezielle Kenntnisse im Umgang mit Sicherheitsbauteilen verfügen. -
Seite 5: Bestimmungsgemäßer Gebrauch
EN ISO 14119, Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen Ì EN 60204-1, Elektrische Ausrüstungen von Maschinen Der Sicherheitsschalter darf nur in Verbindung mit den vorgesehenen CES-Betätigern von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern übernimmt EUCHNER keine Gewährleistung für die sichere Funktion. Wichtig! Ì... -
Seite 6: Beschreibung Der Sicherheitsfunktion
Betriebsanleitung bei Montage, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung steht. Für die Lesbarkeit der CD über den geforderten Aufbewahrungszeitraum kann EUCHNER keine Gewährleistung übernehmen. Archivieren Sie daher zusätzlich ein gedrucktes Exemplar der Betriebsanleitung. Die Betriebsanleitung können Sie unter www.euchner.de herunterladen. -
Seite 7: Funktion
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 6. Funktion Der Sicherheitsschalter überwacht die Stellung von beweglichen trennenden Schutzeinrichtungen. Beim Heranführen/ Entfernen des Betätigers aus dem Ansprechbereich wird über den AS-Interface Bus eine entsprechende Bitfolge gesendet. Das System besteht aus folgenden Komponenten: codierter Betätiger (Transponder) und Schalter. Ob der komplette Betätigercode vom Gerät gelernt wird (Unicode) oder nicht (Multicode) hängt von der jeweiligen Ausführung Geräte mit Unicode‑Auswertung: Damit ein Betätiger vom System erkannt wird, muss er dem Sicherheitsschalter durch einen Lernvorgang zugeordnet werden. -
Seite 8: Montage
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 7. Montage VORSICHT Sicherheitsschalter dürfen nicht umgangen (Kontakte überbrückt), weggedreht, entfernt oder auf andere Weise unwirksam gemacht werden. Ì Beachten Sie EN ISO 14119:2013, Abschnitt 7, zur Verringerung von Umgehungsmöglichkeiten einer Verriegelungseinrichtung. HINWEIS Geräteschäden und Funktionsstörungen durch falschen Einbau. Ì... -
Seite 9: Elektrischer Anschluss
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 8. Elektrischer Anschluss VORSICHT Geräteschäden oder Fehlfunktion durch falschen Anschluss. Ì Leistungsgeräte, die eine starke Störquelle darstellen, müssen von den Ein-/ und Ausgangskreisen für die Signalverarbeitung örtlich getrennt werden. Die Leitungsführung der Sicherheitskreise sollte möglichst weit von den Leitungen der Leistungskreise getrennt werden. Ì... -
Seite 10: Einstellen Der As-Interface Adresse
- Slave nicht in LPS - Slave mit falscher IO/ID Kein Datenaustausch zwischen Master und Slave Ursache: Slave-Adresse=0 Gerätefehler im Slave. rot/grün Setzen Sie sich mit EUCHNER in Verbindung. 8.5. Steckerbelegung Sicherheitsschalter CES‑I‑AS2A‑M‑C04 Ansicht Steckverbinder Sicherheitsschalter 1 AS-Interface + 3 AS-Interface -... -
Seite 11: Inbetriebnahme
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 9. Inbetriebnahme 9.1. LED‑Anzeigen Eine genaue Beschreibung der Signalfunktionen finden Sie in Kapitel 10. System-Zustandstabelle auf Seite 12. LEDs Farbe STATE grün 9.2. Erste Inbetriebnahme 1. Betriebsspannung am Sicherheitsschalter anlegen. Die rote LED blinkt kurz auf ¨... -
Seite 12: System-Zustandstabelle
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 10. System‑Zustandstabelle CES LED‑Anzeige Ausgang Betriebsart Zustand Normalbetrieb, Tür geschlossen schnelles Normalbetrieb Normalbetrieb, Tür geschlossen, Betätiger im Grenzbereich Tür nachjustieren ¨ Blitzen Normalbetrieb, Tür offen Defekter Betätiger (z. B. Fehler im Code oder Code nicht lesbar) Fehleranzeige Interner Fehler (z. -
Seite 13: Technische Daten
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 11. Technische Daten HINWEIS Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts. 11.1. Technische Daten Sicherheitsschalter CES‑I‑AS2A‑M‑C04 Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Kunststoff PBT Werkstoff Gummiunterlage Anzugsmoment Befestigungsschrauben Abmessungen 42 x 25 x 18 Masse (ohne Anschlussleitung) 0,04 Umgebungstemperatur... -
Seite 14: Typische Systemzeiten
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 11.1.1. Typische Systemzeiten Die genauen Werte entnehmen Sie bitte den technischen Daten. Bereitschaftsverzögerung: Nach dem Einschalten führt das Gerät einen Selbsttest durch. Erst nach dieser Zeit ist das System einsatzbereit. Einschaltzeit: Die max. Reaktionszeit t ist die Zeit, vom Zeitpunkt an dem der Betätiger im Ansprechbereich ist, bis zum Senden der Codefolge. -
Seite 15: Technische Daten Betätiger Ces-A-Bbn-C04
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 11.2. Technische Daten Betätiger CES‑A‑BBN‑C04 Wert Parameter Einheit min. typ. Gehäusewerkstoff Kunststoff PBT Abmessungen 42 x 25 x 18 Masse 0,03 Umgebungstemperatur - 40 + 65 °C Schutzart IP67/IP69K Einbaulage aktive Fläche gegenüber Lesekopf Spannungsversorgung induktiv über Lesekopf 11.2.1. -
Seite 16: Typischer Ansprechbereich In Anfahrrichtung A
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 11.2.3. Typischer Ansprechbereich in Anfahrrichtung A (nur in Verbindung mit Betätiger CES-A-BBN-C04) - 3 0 - 2 5 - 1 0 - 1 5 - 2 0 - 2 5 - 3 0 - 3 5 - 4 0 Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher Anfahrrichtung (y-Richtung) von Betätiger und... -
Seite 17: Technische Daten Betätiger Ces-A-Bdn-06
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 11.3. Technische Daten Betätiger CES‑A‑BDN‑06 Parameter Wert Einheit min. typ. max. Gehäusewerkstoff Macromelt Kunststoff auf PA-Basis Abmessungen 26 x ∅ 6 Masse 0,005 Umgebungstemperatur - 40 + 70 °C Schutzart nach EN IEC 60529 IP 67 / IP 69K Einbaulage aktive Fläche gegenüber Lesekopf Spannungsversorgung... -
Seite 18: Bestellinformationen Und Zubehör
Ì Bei Beschädigung muss das komplette Gerät ausgetauscht werden. Ì Es dürfen nur Teile getauscht werden, die als Zubehör oder Ersatzteil bei EUCHNER bestellt wer- den können. Um eine einwandfreie und dauerhafte Funktion zu gewährleisten, sind regelmäßig folgende Kontrollen erforderlich: Ì... -
Seite 19: Konformitätserklärung
Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 15. Konformitätserklärung 120545-03-08/16 (Originalbetriebsanleitung) - Seite 20 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 (Originalbetriebsanleitung) 120545-03-08/16...
- Seite 21 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 120545-03-08/16 (Originalbetriebsanleitung)
- Seite 22 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 (Originalbetriebsanleitung) 120545-03-08/16...
- Seite 23 Betriebsanleitung Berührungsloser Sicherheitsschalter CES‑I‑AS2A‑M‑C04 120545-03-08/16 (Originalbetriebsanleitung)
- Seite 24 Euchner GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen info@euchner.de www.euchner.de Ausgabe: 120545-03-08/16 Titel: Betriebsanleitung Berührungsloser Sicherheitsschalter CES-I-AS2A-M-C04 (Originalbetriebsanleitung) Copyright: © EUCHNER GmbH + Co. KG, 08/2016 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
