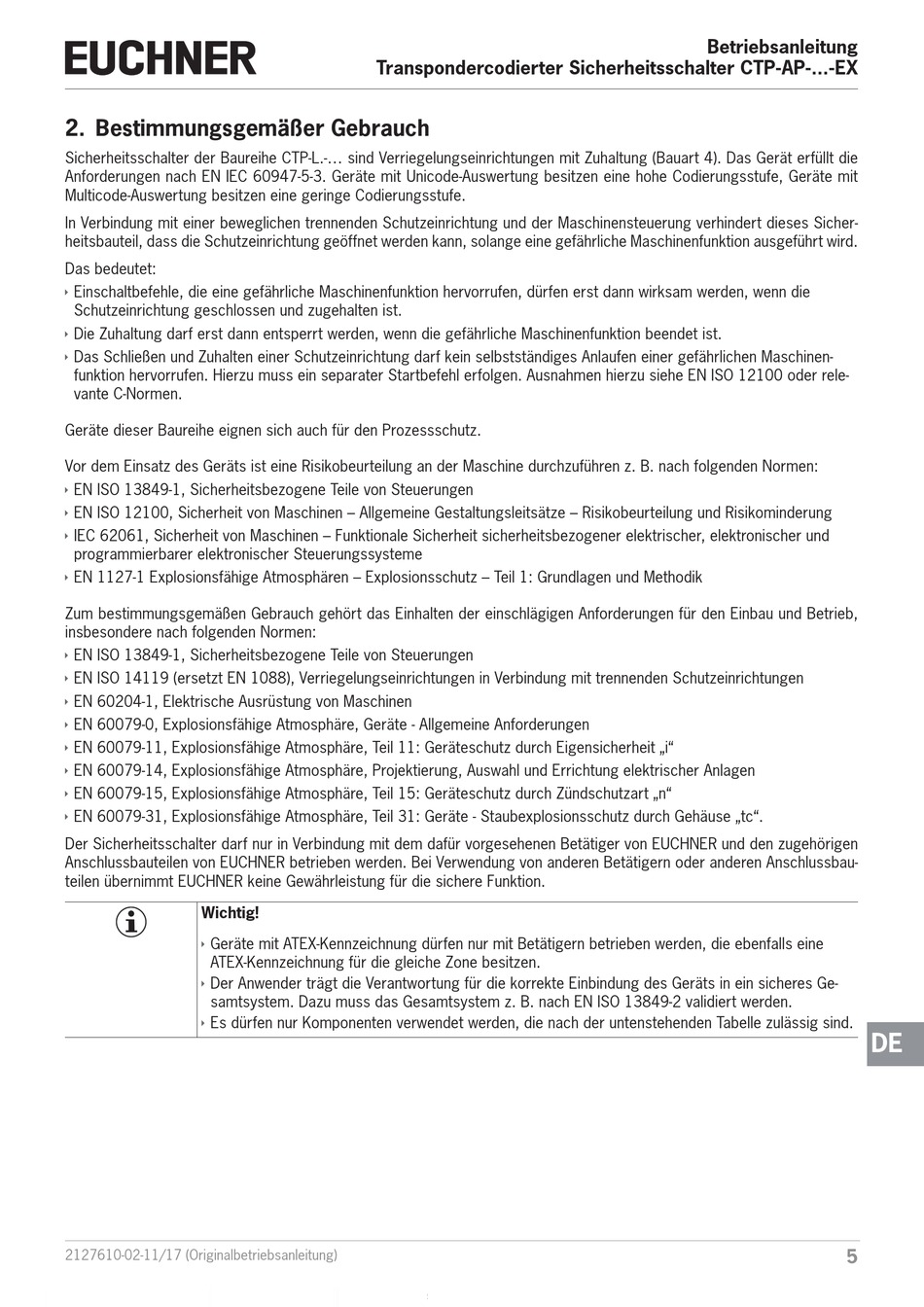

2. Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe CTP-L.-... sind Verriegelungseinrichtungen mit Zuhaltung (Bauart 4). Das Gerät erfüllt die
Anforderungen nach EN IEC 60947-5-3. Geräte mit Unicode-Auswertung besitzen eine hohe Codierungsstufe, Geräte mit
Multicode-Auswertung besitzen eine geringe Codierungsstufe.
In Verbindung mit einer beweglichen trennenden Schutzeinrichtung und der Maschinensteuerung verhindert dieses Sicher-
heitsbauteil, dass die Schutzeinrichtung geöffnet werden kann, solange eine gefährliche Maschinenfunktion ausgeführt wird.
Das bedeutet:
Ì
Einschaltbefehle, die eine gefährliche Maschinenfunktion hervorrufen, dürfen erst dann wirksam werden, wenn die
Schutzeinrichtung geschlossen und zugehalten ist.
Ì
Die Zuhaltung darf erst dann entsperrt werden, wenn die gefährliche Maschinenfunktion beendet ist.
Ì
Das Schließen und Zuhalten einer Schutzeinrichtung darf kein selbstständiges Anlaufen einer gefährlichen Maschinen-
funktion hervorrufen. Hierzu muss ein separater Startbefehl erfolgen. Ausnahmen hierzu siehe EN ISO 12100 oder rele-
vante C-Normen.
Geräte dieser Baureihe eignen sich auch für den Prozessschutz.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung an der Maschine durchzuführen z. B. nach folgenden Normen:
Ì
EN ISO 13849-1, Sicherheitsbezogene Teile von Steuerungen
Ì
EN ISO 12100, Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung
Ì
IEC 62061, Sicherheit von Maschinen – Funktionale Sicherheit sicherheitsbezogener elektrischer, elektronischer und
programmierbarer elektronischer Steuerungssysteme
Ì
EN 1127-1 Explosionsfähige Atmosphären – Explosionsschutz – Teil 1: Grundlagen und Methodik
Zum bestimmungsgemäßen Gebrauch gehört das Einhalten der einschlägigen Anforderungen für den Einbau und Betrieb,
insbesondere nach folgenden Normen:
Ì
EN ISO 13849-1, Sicherheitsbezogene Teile von Steuerungen
Ì
EN ISO 14119 (ersetzt EN 1088), Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen
Ì
EN 60204-1, Elektrische Ausrüstung von Maschinen
Ì
EN 60079-0, Explosionsfähige Atmosphäre, Geräte - Allgemeine Anforderungen
Ì
EN 60079-11, Explosionsfähige Atmosphäre, Teil 11: Geräteschutz durch Eigensicherheit „i"
Ì
EN 60079-14, Explosionsfähige Atmosphäre, Projektierung, Auswahl und Errichtung elektrischer Anlagen
Ì
EN 60079-15, Explosionsfähige Atmosphäre, Teil 15: Geräteschutz durch Zündschutzart „n"
Ì
EN 60079-31, Explosionsfähige Atmosphäre, Teil 31: Geräte - Staubexplosionsschutz durch Gehäuse „tc".
Der Sicherheitsschalter darf nur in Verbindung mit dem dafür vorgesehenen Betätiger von EUCHNER und den zugehörigen
Anschlussbauteilen von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern oder anderen Anschlussbau-
teilen übernimmt EUCHNER keine Gewährleistung für die sichere Funktion.
Wichtig!
Ì
Geräte mit ATEX-Kennzeichnung dürfen nur mit Betätigern betrieben werden, die ebenfalls eine
ATEX-Kennzeichnung für die gleiche Zone besitzen.
Ì
Der Anwender trägt die Verantwortung für die korrekte Einbindung des Geräts in ein sicheres Ge-
samtsystem. Dazu muss das Gesamtsystem z. B. nach EN ISO 13849-2 validiert werden.
Ì
Es dürfen nur Komponenten verwendet werden, die nach der untenstehenden Tabelle zulässig sind.
2127610-02-11/17 (Originalbetriebsanleitung)
Transpondercodierter Sicherheitsschalter CTP-AP-...-EX
Betriebsanleitung
DE
5
