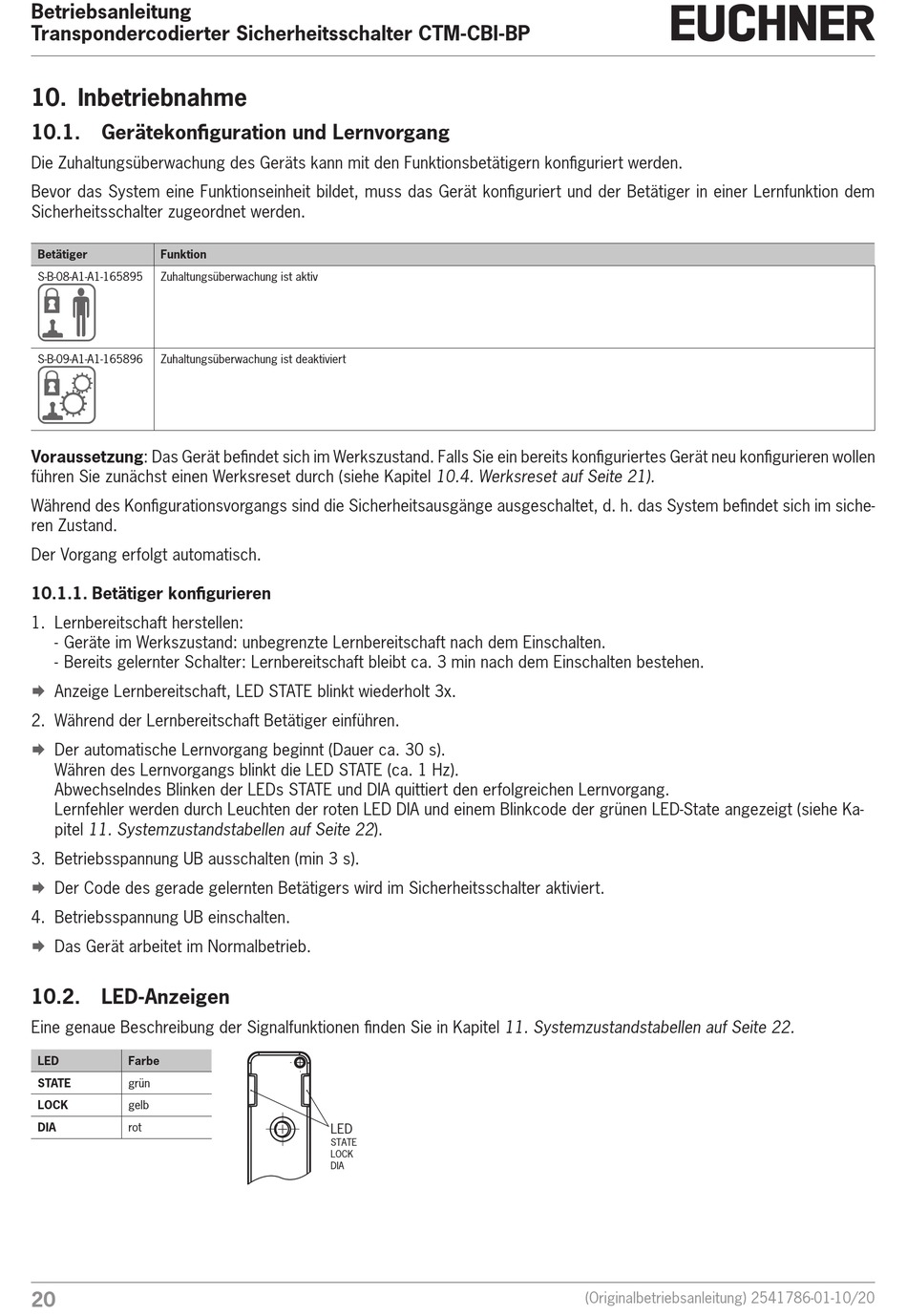

Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTM-CBI-BP
10. Inbetriebnahme
10.1.
Gerätekonfiguration und Lernvorgang
Die Zuhaltungsüberwachung des Geräts kann mit den Funktionsbetätigern konfiguriert werden.
Bevor das System eine Funktionseinheit bildet, muss das Gerät konfiguriert und der Betätiger in einer Lernfunktion dem
Sicherheitsschalter zugeordnet werden.
Betätiger
Funktion
S-B-08-A1-A1-165895
Zuhaltungsüberwachung ist aktiv
S-B-09-A1-A1-165896
Zuhaltungsüberwachung ist deaktiviert
Voraussetzung: Das Gerät befindet sich im Werkszustand. Falls Sie ein bereits konfiguriertes Gerät neu konfigurieren wollen
führen Sie zunächst einen Werksreset durch (siehe Kapitel 10.4. Werksreset auf Seite 21).
Während des Konfigurationsvorgangs sind die Sicherheitsausgänge ausgeschaltet, d. h. das System befindet sich im siche-
ren Zustand.
Der Vorgang erfolgt automatisch.
10.1.1. Betätiger konfigurieren
1. Lernbereitschaft herstellen:
- Geräte im Werkszustand: unbegrenzte Lernbereitschaft nach dem Einschalten.
- Bereits gelernter Schalter: Lernbereitschaft bleibt ca. 3 min nach dem Einschalten bestehen.
Anzeige Lernbereitschaft, LED STATE blinkt wiederholt 3x.
¨
2. Während der Lernbereitschaft Betätiger einführen.
Der automatische Lernvorgang beginnt (Dauer ca. 30 s).
¨
Währen des Lernvorgangs blinkt die LED STATE (ca. 1 Hz).
Abwechselndes Blinken der LEDs STATE und DIA quittiert den erfolgreichen Lernvorgang.
Lernfehler werden durch Leuchten der roten LED DIA und einem Blinkcode der grünen LED-State angezeigt (siehe Ka-
pitel 11. Systemzustandstabellen auf Seite 22).
3. Betriebsspannung UB ausschalten (min 3 s).
Der Code des gerade gelernten Betätigers wird im Sicherheitsschalter aktiviert.
¨
4. Betriebsspannung UB einschalten.
Das Gerät arbeitet im Normalbetrieb.
¨
10.2.
LED-Anzeigen
Eine genaue Beschreibung der Signalfunktionen finden Sie in Kapitel 11. Systemzustandstabellen auf Seite 22.
LED
Farbe
STATE
grün
LOCK
gelb
DIA
rot
20
LED
STATE
LOCK
DIA
(Originalbetriebsanleitung) 2541786-01-10/20
