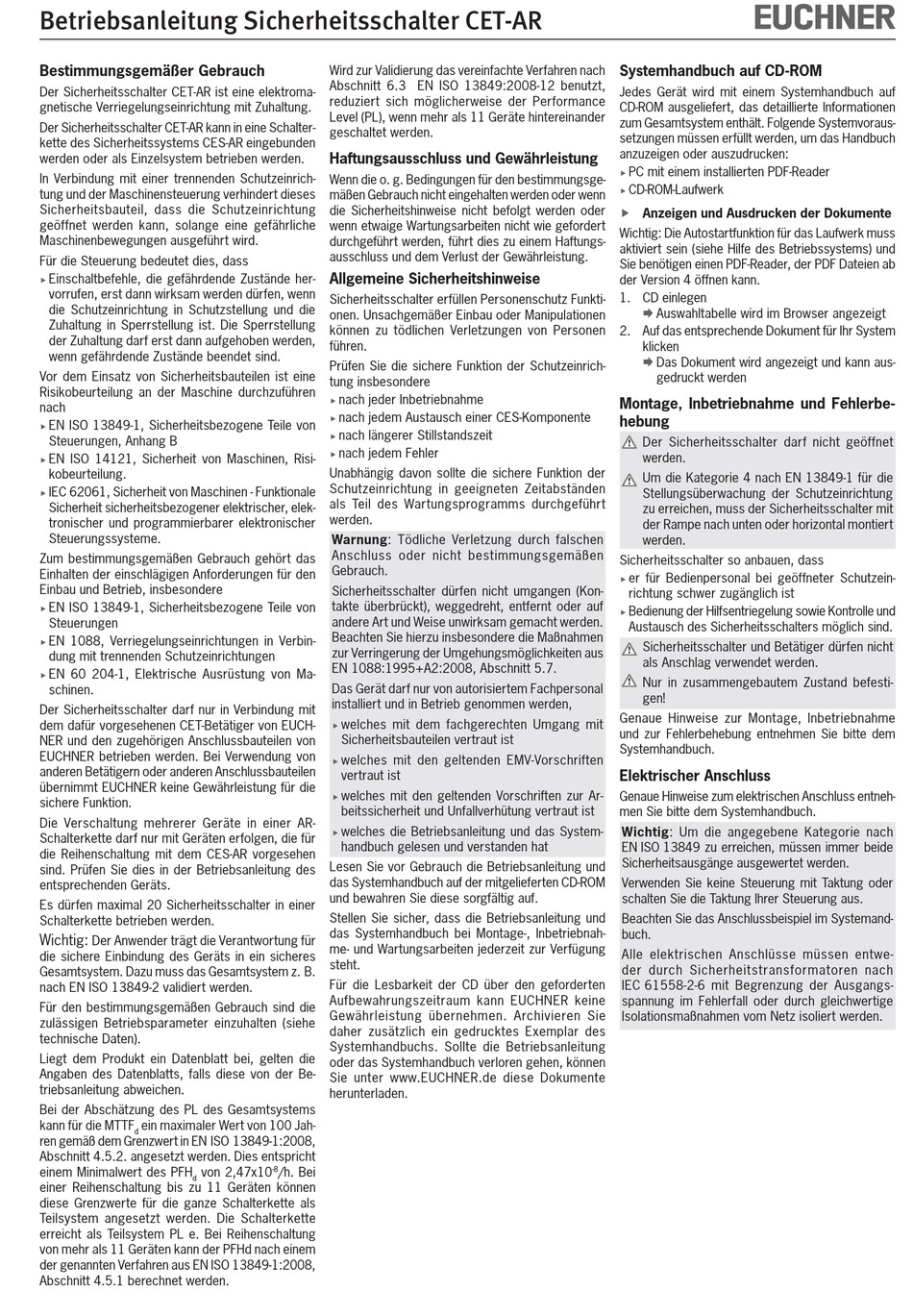

Betriebsanleitung Sicherheitsschalter CET-AR
Bestimmungsgemäßer Gebrauch

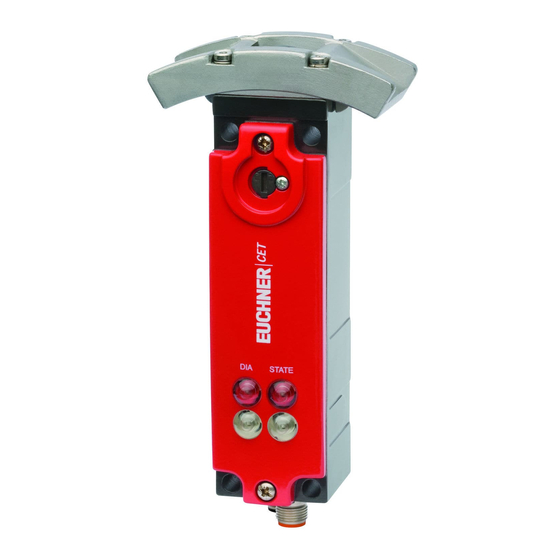

Der Sicherheitsschalter CET-AR ist eine elektroma-
gnetische Verriegelungseinrichtung mit Zuhaltung.
Der Sicherheitsschalter CET-AR kann in eine Schalter-
kette des Sicherheitssystems CES-AR eingebunden
werden oder als Einzelsystem betrieben werden.
In Verbindung mit einer trennenden Schutzeinrich-
tung und der Maschinensteuerung verhindert dieses
Sicherheitsbauteil, dass die Schutzeinrichtung
geöffnet werden kann, solange eine gefährliche
Maschinenbewegungen ausgeführt wird.
Für die Steuerung bedeutet dies, dass
Einschaltbefehle, die gefährdende Zustände her-

vorrufen, erst dann wirksam werden dürfen, wenn
die Schutzeinrichtung in Schutzstellung und die
Zuhaltung in Sperrstellung ist. Die Sperrstellung
der Zuhaltung darf erst dann aufgehoben werden,
wenn gefährdende Zustände beendet sind.
Vor dem Einsatz von Sicherheitsbauteilen ist eine
Risikobeurteilung an der Maschine durchzuführen
nach
EN ISO 13849-1, Sicherheitsbezogene Teile von

Steuerungen, Anhang B
EN ISO 14121, Sicherheit von Maschinen, Risi-

kobeurteilung.
IEC 62061, Sicherheit von Maschinen - Funktionale

Sicherheit sicherheitsbezogener elektrischer, elek-
tronischer und programmierbarer elektronischer
Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere
EN ISO 13849-1, Sicherheitsbezogene Teile von

Steuerungen
EN 1088, Verriegelungseinrichtungen in Verbin-

dung mit trennenden Schutzeinrichtungen
EN 60 204-1, Elektrische Ausrüstung von Ma-

schinen.
Der Sicherheitsschalter darf nur in Verbindung mit
dem dafür vorgesehenen CET-Betätiger von EUCH-
NER und den zugehörigen Anschlussbauteilen von
EUCHNER betrieben werden. Bei Verwendung von
anderen Betätigern oder anderen Anschlussbauteilen
übernimmt EUCHNER keine Gewährleistung für die
sichere Funktion.
Die Verschaltung mehrerer Geräte in einer AR-
Schalterkette darf nur mit Geräten erfolgen, die für
die Reihenschaltung mit dem CES-AR vorgesehen
sind. Prüfen Sie dies in der Betriebsanleitung des
entsprechenden Geräts.
Es dürfen maximal 20 Sicherheitsschalter in einer
Schalterkette betrieben werden.
Wichtig:
Der Anwender trägt die Verantwortung für
die sichere Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem z. B.
nach EN ISO 13849-2 validiert werden.
Für den bestimmungsgemäßen Gebrauch sind die
zulässigen Betriebsparameter einzuhalten (siehe
technische Daten).
Liegt dem Produkt ein Datenblatt bei, gelten die
Angaben des Datenblatts, falls diese von der Be-
triebsanleitung abweichen.
Bei der Abschätzung des PL des Gesamtsystems
kann für die MTTF ein maximaler Wert von 100 Jah-
d
ren gemäß dem Grenzwert in EN ISO 13849-1:2008,
Abschnitt 4.5.2. angesetzt werden. Dies entspricht
einem Minimalwert des PFH von 2,47x10
d
einer Reihenschaltung bis zu 11 Geräten können
diese Grenzwerte für die ganze Schalterkette als
Teilsystem angesetzt werden. Die Schalterkette
erreicht als Teilsystem PL e. Bei Reihenschaltung
von mehr als 11 Geräten kann der PFHd nach einem
der genannten Verfahren aus EN ISO 13849-1:2008,
Abschnitt 4.5.1 berechnet werden.
Wird zur Validierung das vereinfachte Verfahren nach
Abschnitt 6.3 EN ISO 13849:2008-12 benutzt,
reduziert sich möglicherweise der Performance
Level (PL), wenn mehr als 11 Geräte hintereinander
geschaltet werden.
Haftungsausschluss und Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs-
ausschluss und dem Verlust der Gewährleistung.
Allgemeine Sicherheitshinweise
Sicherheitsschalter erfüllen Personenschutz Funkti-
onen. Unsachgemäßer Einbau oder Manipulationen
können zu tödlichen Verletzungen von Personen
führen.
Prüfen Sie die sichere Funktion der Schutzeinrich-
tung insbesondere
nach jeder Inbetriebnahme

nach jedem Austausch einer CES-Komponente

nach längerer Stillstandszeit

nach jedem Fehler

Unabhängig davon sollte die sichere Funktion der
Schutzeinrichtung in geeigneten Zeitabständen
als Teil des Wartungsprogramms durchgeführt
werden.
Warnung: Tödliche Verletzung durch falschen
Anschluss oder nicht bestimmungsgemäßen
Gebrauch.
Sicherheitsschalter dürfen nicht umgangen (Kon-
takte überbrückt), weggedreht, entfernt oder auf
andere Art und Weise unwirksam gemacht werden.
Beachten Sie hierzu insbesondere die Maßnahmen
zur Verringerung der Umgehungsmöglichkeiten aus
EN 1088:1995+A2:2008, Abschnitt 5.7.
Das Gerät darf nur von autorisiertem Fachpersonal
installiert und in Betrieb genommen werden,
welches mit dem fachgerechten Umgang mit

Sicherheitsbauteilen vertraut ist
welches mit den geltenden EMV-Vorschriften

vertraut ist
welches mit den geltenden Vorschriften zur Ar-

beitssicherheit und Unfallverhütung vertraut ist
welches die Betriebsanleitung und das System-

handbuch gelesen und verstanden hat
Lesen Sie vor Gebrauch die Betriebsanleitung und
das Systemhandbuch auf der mitgelieferten CD-ROM
und bewahren Sie diese sorgfältig auf.
Stellen Sie sicher, dass die Betriebsanleitung und
das Systemhandbuch bei Montage-, Inbetriebnah-
me- und Wartungsarbeiten jederzeit zur Verfügung
steht.
Für die Lesbarkeit der CD über den geforderten
Aufbewahrungszeitraum kann EUCHNER keine
Gewährleistung übernehmen. Archivieren Sie
daher zusätzlich ein gedrucktes Exemplar des
Systemhandbuchs. Sollte die Betriebsanleitung
oder das Systemhandbuch verloren gehen, können
Sie unter www.EUCHNER.de diese Dokumente
herunterladen.
/h. Bei
-8
Systemhandbuch auf CD-ROM
Jedes Gerät wird mit einem Systemhandbuch auf
CD-ROM ausgeliefert, das detaillierte Informationen
zum Gesamtsystem enthält. Folgende Systemvoraus-
setzungen müssen erfüllt werden, um das Handbuch
anzuzeigen oder auszudrucken:
PC mit einem installierten PDF-Reader

CD-ROM-Laufwerk

Anzeigen und Ausdrucken der Dokumente

Wichtig: Die Autostartfunktion für das Laufwerk muss
aktiviert sein (siehe Hilfe des Betriebssystems) und
Sie benötigen einen PDF-Reader, der PDF Dateien ab
der Version 4 öffnen kann.
1. CD einlegen
Auswahltabelle wird im Browser angezeigt

2. Auf das entsprechende Dokument für Ihr System
klicken
Das Dokument wird angezeigt und kann aus-

gedruckt werden
Montage, Inbetriebnahme und Fehlerbe-
hebung
Der Sicherheitsschalter darf nicht geöffnet
werden.
Um die Kategorie 4 nach EN 13849-1 für die
Stellungsüberwachung der Schutzeinrichtung
zu erreichen, muss der Sicherheitsschalter mit
der Rampe nach unten oder horizontal montiert
werden.
Sicherheitsschalter so anbauen, dass
er für Bedienpersonal bei geöffneter Schutzein-

richtung schwer zugänglich ist
Bedienung der Hilfsentriegelung sowie Kontrolle und

Austausch des Sicherheitsschalters möglich sind.
Sicherheitsschalter und Betätiger dürfen nicht
als Anschlag verwendet werden.
Nur in zusammengebautem Zustand befesti-
gen!
Genaue Hinweise zur Montage, Inbetriebnahme
und zur Fehlerbehebung entnehmen Sie bitte dem
Systemhandbuch.
Elektrischer Anschluss
Genaue Hinweise zum elektrischen Anschluss entneh-
men Sie bitte dem Systemhandbuch.
Wichtig: Um die angegebene Kategorie nach
EN ISO 13849 zu erreichen, müssen immer beide
Sicherheitsausgänge ausgewertet werden.
Verwenden Sie keine Steuerung mit Taktung oder
schalten Sie die Taktung Ihrer Steuerung aus.
Beachten Sie das Anschlussbeispiel im Systemand-
buch.
Alle elektrischen Anschlüsse müssen entwe-
der durch Sicherheitstransformatoren nach
IEC 61558-2-6 mit Begrenzung der Ausgangs-
spannung im Fehlerfall oder durch gleichwertige
Isolationsmaßnahmen vom Netz isoliert werden.
