9.1.
Hinweise zu
Wichtig!
Ì
Für den Einsatz und die Verwendung gemäß den
gung mit dem Merkmal for use in Class 2 circuits verwendet werden.
Alternative Lösungen müssen folgenden Anforderungen entsprechen:
Galvanisch getrenntes Netzteil in Verbindung mit Sicherung gemäß UL248. Diese Sicherung sollte
für max. 3,3 A ausgelegt und in den 30 V DC-Spannungsteil integriert sein.
Ì
Für den Einsatz und die Verwendung gemäß den
verwendet werden, die unter dem UL-Category-Code CYJV/7, min. 24 AWG, min 80 °C, gelistet ist.
1) Hinweis zum Geltungsbereich der UL-Zulassung: Die Geräte wurden gemäß den Anforderungen von UL508 und CSA/ C22.2 no. 14 (Schutz gegen elektrischen
Schlag und Feuer) geprüft.
9.2.
Fehlersicherheit
Ì
Die Betriebsspannung UB und der Steuereingang IMP sind verpolsicher.
Ì
Die Sicherheitsausgänge FO1A/FO1B sind kurzschlusssicher.
Ì
Ein Querschluss zwischen FO1A und FO1B wird durch den Schalter erkannt.
Ì
Durch geschützte Leitungsführung kann ein Querschluss im Kabel ausgeschlossen werden.
9.3.
Absicherung der Spannungsversorgung
Die Spannungsversorgung muss in Abhängigkeit von der Schalteranzahl und des benötigten Stroms für die Ausgänge abge-
sichert werden. Dabei gelten folgende Regeln:
Max. Stromaufnahme I
max
I
= I
+ I
+
max
UB
FO1A
FO1B
I
= Betriebsstrom Schalter (max. 500 mA)
UB
I
/I
= Laststrom Meldeausgänge (max. 50 mA je Meldeausgang)
OL
OD
I
= Laststrom Sicherheitsausgänge FO1A + FO1B (2 x max. 150 mA)
FO1A+FO1B
2541786-01-10/20 (Originalbetriebsanleitung)

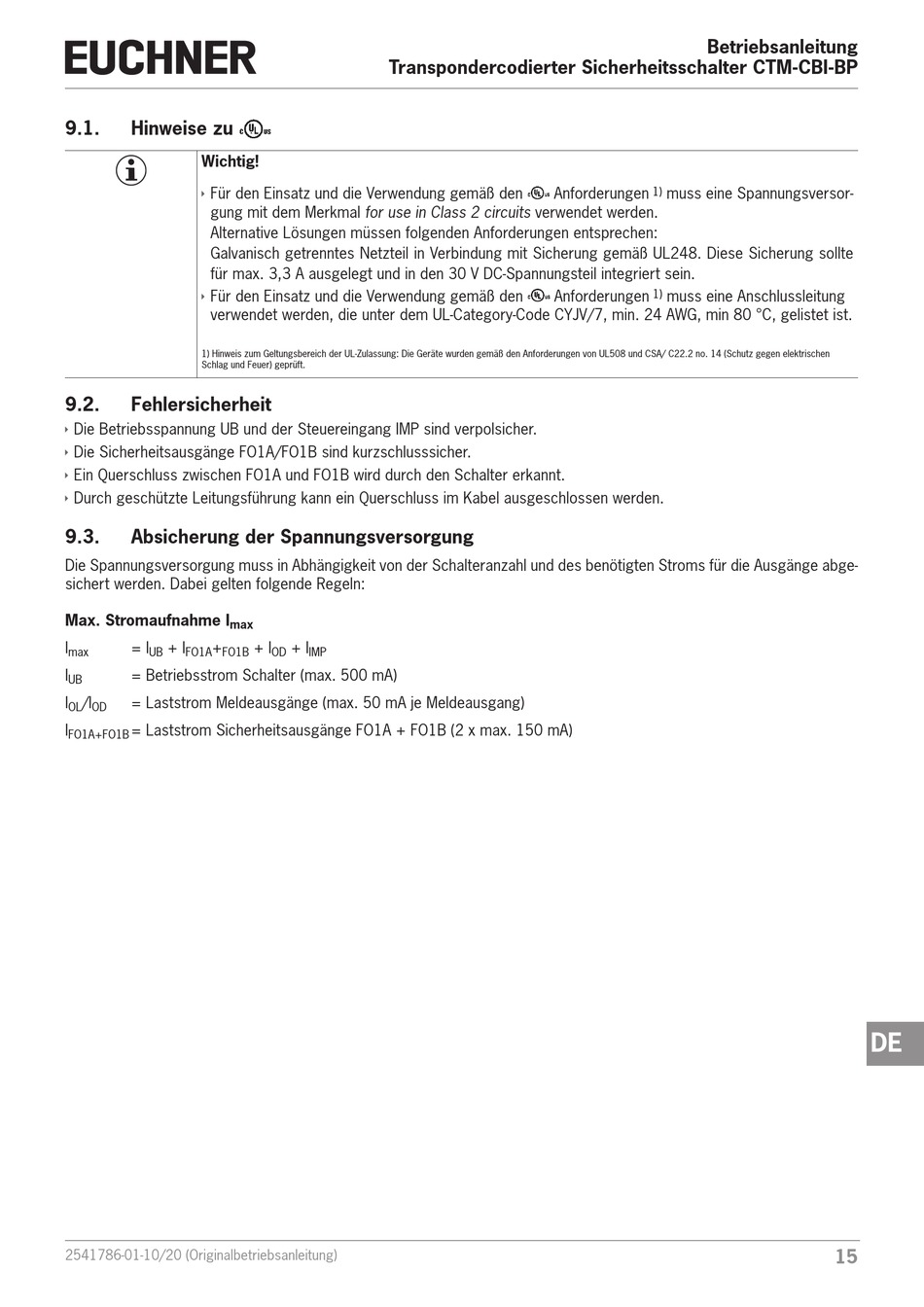

Transpondercodierter Sicherheitsschalter CTM-CBI-BP
+ I
+ I
OD
IMP
Betriebsanleitung
Anforderungen
muss eine Spannungsversor-
1)
Anforderungen
muss eine Anschlussleitung
1)
DE
15
