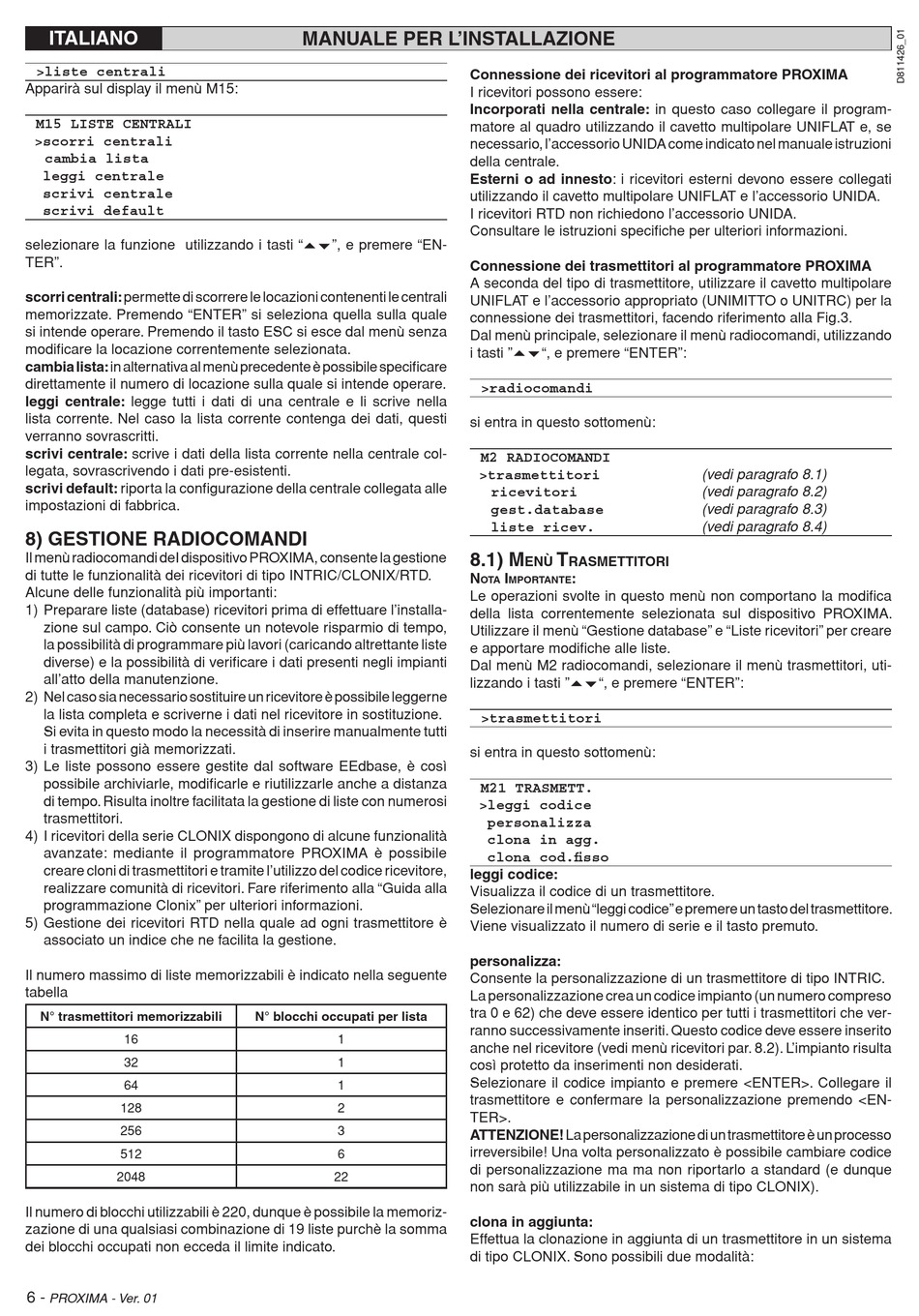

ITALIANO
>liste centrali
Apparirà sul display il menù M15:
M15 LISTE CENTRALI
>scorri centrali
cambia lista
leggi centrale
scrivi centrale
scrivi default
selezionare la funzione utilizzando i tasti "56", e premere "EN-
TER".
scorri centrali: permette di scorrere le locazioni contenenti le centrali
memorizzate. Premendo "ENTER" si seleziona quella sulla quale
si intende operare. Premendo il tasto ESC si esce dal menù senza
modificare la locazione correntemente selezionata.
cambia lista: in alternativa al menù precedente è possibile specificare
direttamente il numero di locazione sulla quale si intende operare.
leggi centrale: legge tutti i dati di una centrale e li scrive nella
lista corrente. Nel caso la lista corrente contenga dei dati, questi
verranno sovrascritti.
scrivi centrale: scrive i dati della lista corrente nella centrale col-
legata, sovrascrivendo i dati pre-esistenti.
scrivi default: riporta la configurazione della centrale collegata alle
impostazioni di fabbrica.
8) GESTIONE RADIOCOMANDI
Il menù radiocomandi deI dispositivo PROXIMA, consente la gestione
di tutte le funzionalità dei ricevitori di tipo INTRIC/CLONIX/RTD.
Alcune delle funzionalità più importanti:
1) Preparare liste (database) ricevitori prima di effettuare l'installa-
zione sul campo. Ciò consente un notevole risparmio di tempo,
la possibilità di programmare più lavori (caricando altrettante liste
diverse) e la possibilità di verificare i dati presenti negli impianti
all'atto della manutenzione.
2) Nel caso sia necessario sostituire un ricevitore è possibile leggerne
la lista completa e scriverne i dati nel ricevitore in sostituzione.
Si evita in questo modo la necessità di inserire manualmente tutti
i trasmettitori già memorizzati.
3) Le liste possono essere gestite dal software EEdbase, è così
possibile archiviarle, modificarle e riutilizzarle anche a distanza
di tempo. Risulta inoltre facilitata la gestione di liste con numerosi
trasmettitori.
4) I ricevitori della serie CLONIX dispongono di alcune funzionalità
avanzate: mediante il programmatore PROXIMA è possibile
creare cloni di trasmettitori e tramite l'utilizzo del codice ricevitore,
realizzare comunità di ricevitori. Fare riferimento alla "Guida alla
programmazione Clonix" per ulteriori informazioni.
5) Gestione dei ricevitori RTD nella quale ad ogni trasmettitore è
associato un indice che ne facilita la gestione.
Il numero massimo di liste memorizzabili è indicato nella seguente
tabella
N° trasmettitori memorizzabili
16
32
64
128
256
512
2048
Il numero di blocchi utilizzabili è 220, dunque è possibile la memoriz-
zazione di una qualsiasi combinazione di 19 liste purchè la somma
dei blocchi occupati non ecceda il limite indicato.
6 -
PROXIMA - Ver. 01
MANUALE PER L'INSTALLAZIONE
N° blocchi occupati per lista
1
1
1
2
3
6
22
Connessione dei ricevitori al programmatore PROXIMA
I ricevitori possono essere:
Incorporati nella centrale: in questo caso collegare il program-
matore al quadro utilizzando il cavetto multipolare UNIFLAT e, se
necessario, l'accessorio UNIDA come indicato nel manuale istruzioni
della centrale.
Esterni o ad innesto: i ricevitori esterni devono essere collegati
utilizzando il cavetto multipolare UNIFLAT e l'accessorio UNIDA.
I ricevitori RTD non richiedono l'accessorio UNIDA.
Consultare le istruzioni specifiche per ulteriori informazioni.
Connessione dei trasmettitori al programmatore PROXIMA
A seconda del tipo di trasmettitore, utilizzare il cavetto multipolare
UNIFLAT e l'accessorio appropriato (UNIMITTO o UNITRC) per la
connessione dei trasmettitori, facendo riferimento alla Fig.3.
Dal menù principale, selezionare il menù radiocomandi, utilizzando
i tasti "56", e premere "ENTER":
>radiocomandi
si entra in questo sottomenù:
M2 RADIOCOMANDI
>trasmettitori
ricevitori
gest.database
liste ricev.
8.1) M T
ENÙ RASMETTITORI
N I :
OTA MPORTANTE
Le operazioni svolte in questo menù non comportano la modifica
della lista correntemente selezionata sul dispositivo PROXIMA.
Utilizzare il menù "Gestione database" e "Liste ricevitori" per creare
e apportare modifiche alle liste.
Dal menù M2 radiocomandi, selezionare il menù trasmettitori, uti-
lizzando i tasti "56", e premere "ENTER":
>trasmettitori
si entra in questo sottomenù:
M21 TRASMETT.
>leggi codice
personalizza
clona in agg.
clona cod.fisso
leggi codice:
Visualizza il codice di un trasmettitore.
Selezionare il menù "leggi codice" e premere un tasto del trasmettitore.
Viene visualizzato il numero di serie e il tasto premuto.
personalizza:
Consente la personalizzazione di un trasmettitore di tipo INTRIC.
La personalizzazione crea un codice impianto (un numero compreso
tra 0 e 62) che deve essere identico per tutti i trasmettitori che ver-
ranno successivamente inseriti. Questo codice deve essere inserito
anche nel ricevitore (vedi menù ricevitori par. 8.2). L'impianto risulta
così protetto da inserimenti non desiderati.
Selezionare il codice impianto e premere <ENTER>. Collegare il
trasmettitore e confermare la personalizzazione premendo <EN-
TER>.
ATTENZIONE! La personalizzazione di un trasmettitore è un processo
irreversibile! Una volta personalizzato è possibile cambiare codice
di personalizzazione ma ma non riportarlo a standard (e dunque
non sarà più utilizzabile in un sistema di tipo CLONIX).
clona in aggiunta:
Effettua la clonazione in aggiunta di un trasmettitore in un sistema
di tipo CLONIX. Sono possibili due modalità:
(vedi paragrafo 8.1)
(vedi paragrafo 8.2)
(vedi paragrafo 8.3)
(vedi paragrafo 8.4)
