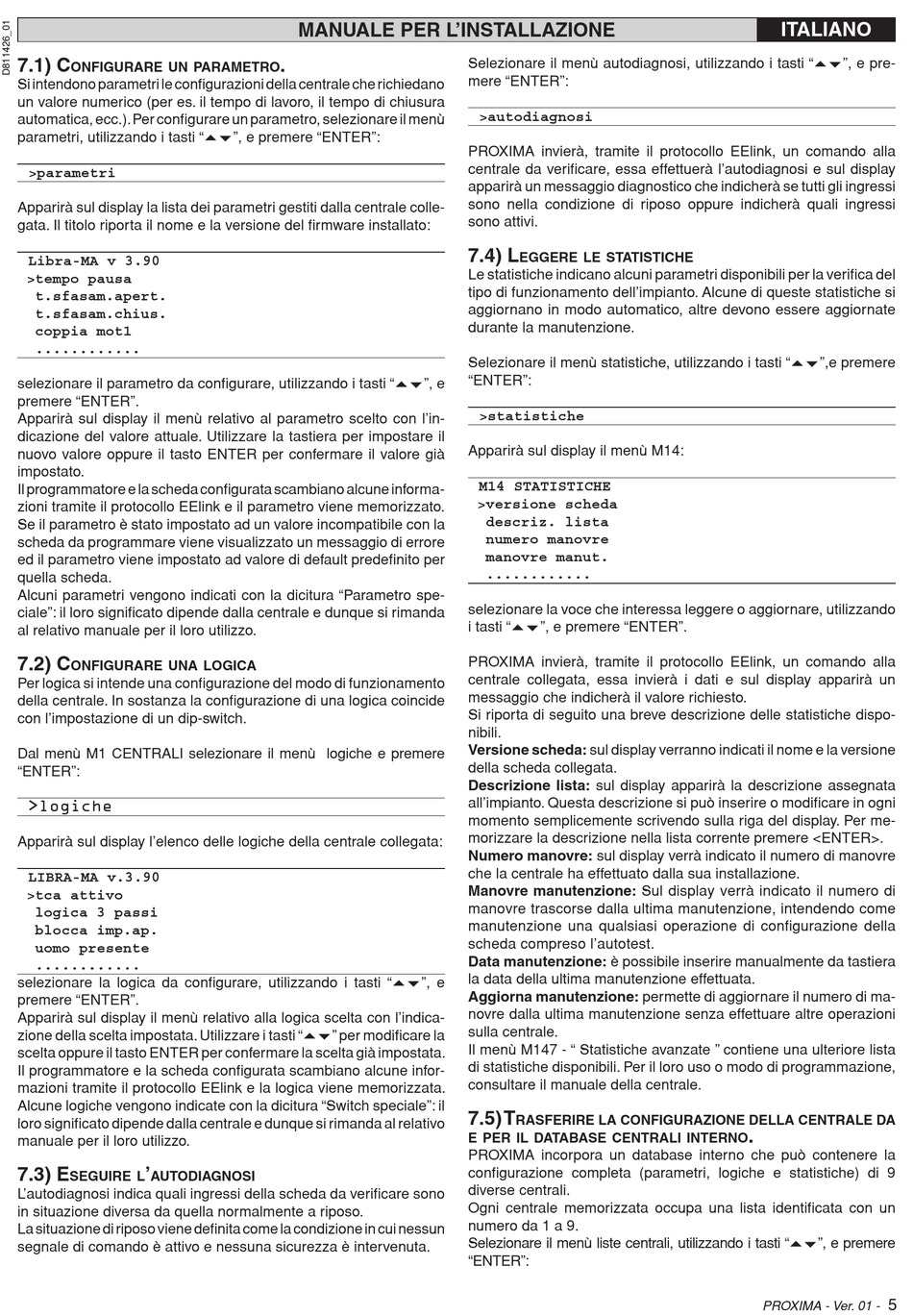

7.1) C
ONFIGuRARE uN PARAMETRO
Si intendono parametri le configurazioni della centrale che richiedano
un valore numerico (per es. il tempo di lavoro, il tempo di chiusura
automatica, ecc.). Per configurare un parametro, selezionare il menù
parametri, utilizzando i tasti "56", e premere "ENTER":
>parametri
Apparirà sul display la lista dei parametri gestiti dalla centrale colle-
gata. Il titolo riporta il nome e la versione del firmware installato:
Libra-MA v 3.90
>tempo pausa
t.sfasam.apert.
t.sfasam.chius.
coppia mot1
............
selezionare il parametro da configurare, utilizzando i tasti "56", e
premere "ENTER".
Apparirà sul display il menù relativo al parametro scelto con l'in-
dicazione del valore attuale. Utilizzare la tastiera per impostare il
nuovo valore oppure il tasto ENTER per confermare il valore già
impostato.
Il programmatore e la scheda configurata scambiano alcune informa-
zioni tramite il protocollo EElink e il parametro viene memorizzato.
Se il parametro è stato impostato ad un valore incompatibile con la
scheda da programmare viene visualizzato un messaggio di errore
ed il parametro viene impostato ad valore di default predefinito per
quella scheda.
Alcuni parametri vengono indicati con la dicitura "Parametro spe-
ciale": il loro significato dipende dalla centrale e dunque si rimanda
al relativo manuale per il loro utilizzo.
7.2) C
ONFIGuRARE uNA LOGICA
Per logica si intende una configurazione del modo di funzionamento
della centrale. In sostanza la configurazione di una logica coincide
con l'impostazione di un dip-switch.
Dal menù M1 CENTRALI selezionare il menù logiche e premere
"ENTER":
>logiche
Apparirà sul display l'elenco delle logiche della centrale collegata:
LIBRA-MA v.3.90
>tca attivo
logica 3 passi
blocca imp.ap.
uomo presente
............
selezionare la logica da configurare, utilizzando i tasti "56", e
premere "ENTER".
Apparirà sul display il menù relativo alla logica scelta con l'indica-
zione della scelta impostata. Utilizzare i tasti "56" per modificare la
scelta oppure il tasto ENTER per confermare la scelta già impostata.
Il programmatore e la scheda configurata scambiano alcune infor-
mazioni tramite il protocollo EElink e la logica viene memorizzata.
Alcune logiche vengono indicate con la dicitura "Switch speciale": il
loro significato dipende dalla centrale e dunque si rimanda al relativo
manuale per il loro utilizzo.
7.3) E '
SEGuIRE L AuTODIAGNOSI
L'autodiagnosi indica quali ingressi della scheda da verificare sono
in situazione diversa da quella normalmente a riposo.
La situazione di riposo viene definita come la condizione in cui nessun
segnale di comando è attivo e nessuna sicurezza è intervenuta.
MANUALE PER L'INSTALLAZIONE
.
Selezionare il menù autodiagnosi, utilizzando i tasti "56", e pre-
mere "ENTER":
>autodiagnosi
PROXIMA invierà, tramite il protocollo EElink, un comando alla
centrale da verificare, essa effettuerà l'autodiagnosi e sul display
apparirà un messaggio diagnostico che indicherà se tutti gli ingressi
sono nella condizione di riposo oppure indicherà quali ingressi
sono attivi.
7.4) L
EGGERE LE STATISTIChE
Le statistiche indicano alcuni parametri disponibili per la verifica del
tipo di funzionamento dell'impianto. Alcune di queste statistiche si
aggiornano in modo automatico, altre devono essere aggiornate
durante la manutenzione.
Selezionare il menù statistiche, utilizzando i tasti "56",e premere
"ENTER":
>statistiche
Apparirà sul display il menù M14:
M14 STATISTICHE
>versione scheda
descriz. lista
numero manovre
manovre manut.
............
selezionare la voce che interessa leggere o aggiornare, utilizzando
i tasti "56", e premere "ENTER".
PROXIMA invierà, tramite il protocollo EElink, un comando alla
centrale collegata, essa invierà i dati e sul display apparirà un
messaggio che indicherà il valore richiesto.
Si riporta di seguito una breve descrizione delle statistiche dispo-
nibili.
Versione scheda: sul display verranno indicati il nome e la versione
della scheda collegata.
Descrizione lista: sul display apparirà la descrizione assegnata
all'impianto. Questa descrizione si può inserire o modificare in ogni
momento semplicemente scrivendo sulla riga del display. Per me-
morizzare la descrizione nella lista corrente premere <ENTER>.
Numero manovre: sul display verrà indicato il numero di manovre
che la centrale ha effettuato dalla sua installazione.
Manovre manutenzione: Sul display verrà indicato il numero di
manovre trascorse dalla ultima manutenzione, intendendo come
manutenzione una qualsiasi operazione di configurazione della
scheda compreso l'autotest.
Data manutenzione: è possibile inserire manualmente da tastiera
la data della ultima manutenzione effettuata.
Aggiorna manutenzione: permette di aggiornare il numero di ma-
novre dalla ultima manutenzione senza effettuare altre operazioni
sulla centrale.
Il menù M147 - " Statistiche avanzate " contiene una ulteriore lista
di statistiche disponibili. Per il loro uso o modo di programmazione,
consultare il manuale della centrale.
7.5) T
RASFERIRE LA CONFIGuRAZIONE DELLA CENTRALE DA
E PER IL DATABASE CENTRALI INTERNO
PROXIMA incorpora un database interno che può contenere la
configurazione completa (parametri, logiche e statistiche) di 9
diverse centrali.
Ogni centrale memorizzata occupa una lista identificata con un
numero da 1 a 9.
Selezionare il menù liste centrali, utilizzando i tasti "56", e premere
"ENTER":
