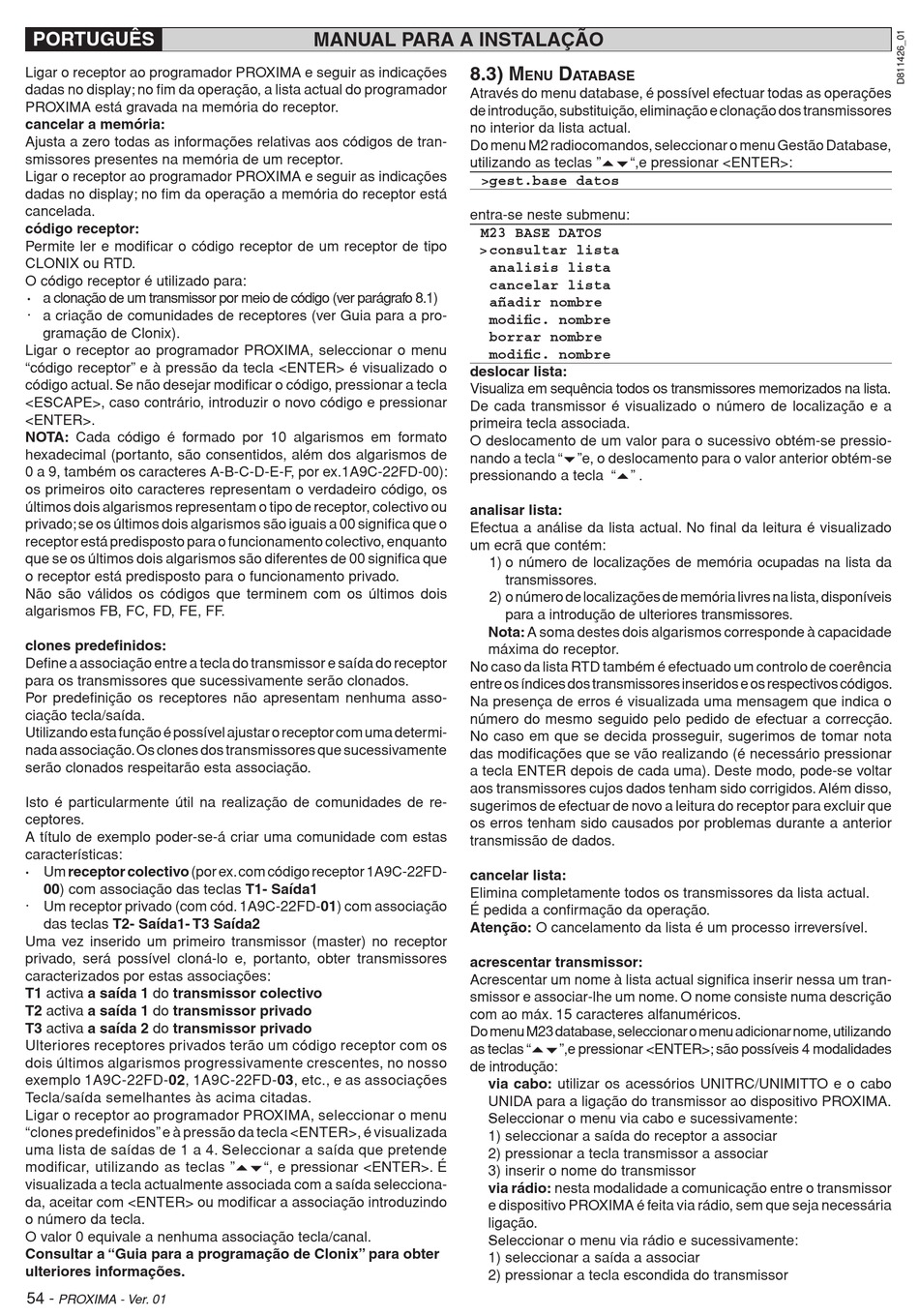

BFT PROXIMA Installations- Und Gebrauchsanleitung Seite 54

PORTUGUÊS
Ligar o receptor ao programador PROXIMA e seguir as indicações
dadas no display; no fim da operação, a lista actual do programador
PROXIMA está gravada na memória do receptor.
cancelar a memória:
Ajusta a zero todas as informações relativas aos códigos de tran-
smissores presentes na memória de um receptor.
Ligar o receptor ao programador PROXIMA e seguir as indicações
dadas no display; no fim da operação a memória do receptor está
cancelada.
código receptor:
Permite ler e modificar o código receptor de um receptor de tipo
CLONIX ou RTD.
O código receptor é utilizado para:
· a clonação de um transmissor por meio de código (ver parágrafo 8.1)
· a criação de comunidades de receptores (ver Guia para a pro-
gramação de Clonix).
Ligar o receptor ao programador PROXIMA, seleccionar o menu
"código receptor" e à pressão da tecla <ENTER> é visualizado o
código actual. Se não desejar modificar o código, pressionar a tecla
<ESCAPE>, caso contrário, introduzir o novo código e pressionar
<ENTER>.
NOTA: Cada código é formado por 10 algarismos em formato
hexadecimal (portanto, são consentidos, além dos algarismos de
0 a 9, também os caracteres A-B-C-D-E-F, por ex.1A9C-22FD-00):
os primeiros oito caracteres representam o verdadeiro código, os
últimos dois algarismos representam o tipo de receptor, colectivo ou
privado; se os últimos dois algarismos são iguais a 00 significa que o
receptor está predisposto para o funcionamento colectivo, enquanto
que se os últimos dois algarismos são diferentes de 00 significa que
o receptor está predisposto para o funcionamento privado.
Não são válidos os códigos que terminem com os últimos dois
algarismos FB, FC, FD, FE, FF.
clones predefinidos:
Define a associação entre a tecla do transmissor e saída do receptor
para os transmissores que sucessivamente serão clonados.
Por predefinição os receptores não apresentam nenhuma asso-
ciação tecla/saída.
Utilizando esta função é possível ajustar o receptor com uma determi-
nada associação. Os clones dos transmissores que sucessivamente
serão clonados respeitarão esta associação.
Isto é particularmente útil na realização de comunidades de re-
ceptores.
A título de exemplo poder-se-á criar uma comunidade com estas
características:
· Um receptor colectivo (por ex. com código receptor 1A9C-22FD-
00) com associação das teclas T1- Saída1
· Um receptor privado (com cód. 1A9C-22FD-01) com associação
das teclas T2- Saída1- T3 Saída2
Uma vez inserido um primeiro transmissor (master) no receptor
privado, será possível cloná-lo e, portanto, obter transmissores
caracterizados por estas associações:
T1 activa a saída 1 do transmissor colectivo
T2 activa a saída 1 do transmissor privado
T3 activa a saída 2 do transmissor privado
Ulteriores receptores privados terão um código receptor com os
dois últimos algarismos progressivamente crescentes, no nosso
exemplo 1A9C-22FD-02, 1A9C-22FD-03, etc., e as associações
Tecla/saída semelhantes às acima citadas.
Ligar o receptor ao programador PROXIMA, seleccionar o menu
"clones predefinidos" e à pressão da tecla <ENTER>, é visualizada
uma lista de saídas de 1 a 4. Seleccionar a saída que pretende
modificar, utilizando as teclas "56", e pressionar <ENTER>. É
visualizada a tecla actualmente associada com a saída selecciona-
da, aceitar com <ENTER> ou modificar a associação introduzindo
o número da tecla.
O valor 0 equivale a nenhuma associação tecla/canal.
Consultar a "Guia para a programação de Clonix" para obter
ulteriores informações.
54 -
PROXIMA - Ver. 01
MANUAL PARA A INSTALAÇÃO
8.3) M
Através do menu database, é possível efectuar todas as operações
de introdução, substituição, eliminação e clonação dos transmissores
no interior da lista actual.
Do menu M2 radiocomandos, seleccionar o menu Gestão Database,
utilizando as teclas "56",e pressionar <ENTER>:
>gest.base datos
entra-se neste submenu:
M23 BASE DATOS
> consultar lista
deslocar lista:
Visualiza em sequência todos os transmissores memorizados na lista.
De cada transmissor é visualizado o número de localização e a
primeira tecla associada.
O deslocamento de um valor para o sucessivo obtém-se pressio-
nando a tecla "6"e, o deslocamento para o valor anterior obtém-se
pressionando a tecla "5" .
analisar lista:
Efectua a análise da lista actual. No final da leitura é visualizado
um ecrã que contém:
No caso da lista RTD também é efectuado um controlo de coerência
entre os índices dos transmissores inseridos e os respectivos códigos.
Na presença de erros é visualizada uma mensagem que indica o
número do mesmo seguido pelo pedido de efectuar a correcção.
No caso em que se decida prosseguir, sugerimos de tomar nota
das modificações que se vão realizando (é necessário pressionar
a tecla ENTER depois de cada uma). Deste modo, pode-se voltar
aos transmissores cujos dados tenham sido corrigidos. Além disso,
sugerimos de efectuar de novo a leitura do receptor para excluir que
os erros tenham sido causados por problemas durante a anterior
transmissão de dados.
cancelar lista:
Elimina completamente todos os transmissores da lista actual.
É pedida a confirmação da operação.
Atenção: O cancelamento da lista é um processo irreversível.
acrescentar transmissor:
Acrescentar um nome à lista actual significa inserir nessa um tran-
smissor e associar-lhe um nome. O nome consiste numa descrição
com ao máx. 15 caracteres alfanuméricos.
Do menu M23 database, seleccionar o menu adicionar nome, utilizando
as teclas "56",e pressionar <ENTER>; são possíveis 4 modalidades
de introdução:
D
ENu ATABASE
analisis lista
cancelar lista
añadir nombre
modific. nombre
borrar nombre
modific. nombre
1) o número de localizações de memória ocupadas na lista da
transmissores.
2) o número de localizações de memória livres na lista, disponíveis
para a introdução de ulteriores transmissores.
Nota: A soma destes dois algarismos corresponde à capacidade
máxima do receptor.
via cabo: utilizar os acessórios UNITRC/UNIMITTO e o cabo
UNIDA para a ligação do transmissor ao dispositivo PROXIMA.
Seleccionar o menu via cabo e sucessivamente:
1) seleccionar a saída do receptor a associar
2) pressionar a tecla transmissor a associar
3) inserir o nome do transmissor
via rádio: nesta modalidade a comunicação entre o transmissor
e dispositivo PROXIMA é feita via rádio, sem que seja necessária
ligação.
Seleccionar o menu via rádio e sucessivamente:
1) seleccionar a saída a associar
2) pressionar a tecla escondida do transmissor
