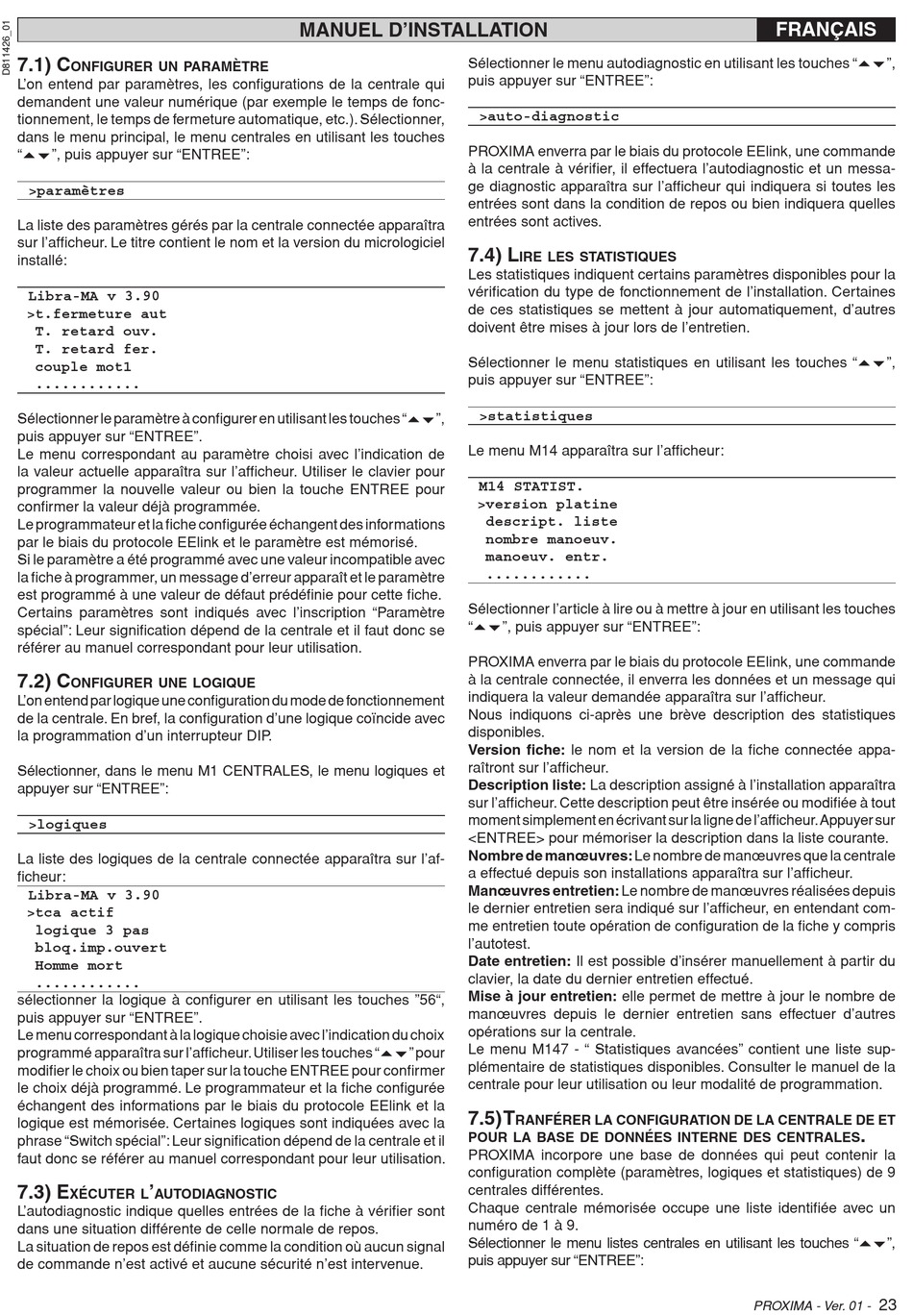

7.1) C
ONFIGuRER uN PARAMÈTRE
L'on entend par paramètres, les configurations de la centrale qui
demandent une valeur numérique (par exemple le temps de fonc-
tionnement, le temps de fermeture automatique, etc.). Sélectionner,
dans le menu principal, le menu centrales en utilisant les touches
"56", puis appuyer sur "ENTREE":
>paramètres
La liste des paramètres gérés par la centrale connectée apparaîtra
sur l'afficheur. Le titre contient le nom et la version du micrologiciel
installé:
Libra-MA v 3.90
>t.fermeture aut
T. retard ouv.
T. retard fer.
couple mot1
............
Sélectionner le paramètre à configurer en utilisant les touches "56",
puis appuyer sur "ENTREE".
Le menu correspondant au paramètre choisi avec l'indication de
la valeur actuelle apparaîtra sur l'afficheur. Utiliser le clavier pour
programmer la nouvelle valeur ou bien la touche ENTREE pour
confirmer la valeur déjà programmée.
Le programmateur et la fiche configurée échangent des informations
par le biais du protocole EElink et le paramètre est mémorisé.
Si le paramètre a été programmé avec une valeur incompatible avec
la fiche à programmer, un message d'erreur apparaît et le paramètre
est programmé à une valeur de défaut prédéfinie pour cette fiche.
Certains paramètres sont indiqués avec l'inscription "Paramètre
spécial": Leur signification dépend de la centrale et il faut donc se
référer au manuel correspondant pour leur utilisation.
7.2) C
ONFIGuRER uNE LOGIQuE
L'on entend par logique une configuration du mode de fonctionnement
de la centrale. En bref, la configuration d'une logique coïncide avec
la programmation d'un interrupteur DIP.
Sélectionner, dans le menu M1 CENTRALES, le menu logiques et
appuyer sur "ENTREE":
>logiques
La liste des logiques de la centrale connectée apparaîtra sur l'af-
ficheur:
Libra-MA v 3.90
>tca actif
logique 3 pas
bloq.imp.ouvert
Homme mort
............
sélectionner la logique à configurer en utilisant les touches "56",
puis appuyer sur "ENTREE".
Le menu correspondant à la logique choisie avec l'indication du choix
programmé apparaîtra sur l'afficheur. Utiliser les touches "56" pour
modifier le choix ou bien taper sur la touche ENTREE pour confirmer
le choix déjà programmé. Le programmateur et la fiche configurée
échangent des informations par le biais du protocole EElink et la
logique est mémorisée. Certaines logiques sont indiquées avec la
phrase "Switch spécial": Leur signification dépend de la centrale et il
faut donc se référer au manuel correspondant pour leur utilisation.
7.3) E '
XÉCuTER L AuTODIAGNOSTIC
L'autodiagnostic indique quelles entrées de la fiche à vérifier sont
dans une situation différente de celle normale de repos.
La situation de repos est définie comme la condition où aucun signal
de commande n'est activé et aucune sécurité n'est intervenue.
MANUEL D'INSTALLATION
Sélectionner le menu autodiagnostic en utilisant les touches "56",
puis appuyer sur "ENTREE":
PROXIMA enverra par le biais du protocole EElink, une commande
à la centrale à vérifier, il effectuera l'autodiagnostic et un messa-
ge diagnostic apparaîtra sur l'afficheur qui indiquera si toutes les
entrées sont dans la condition de repos ou bien indiquera quelles
entrées sont actives.
7.4) L
Les statistiques indiquent certains paramètres disponibles pour la
vérification du type de fonctionnement de l'installation. Certaines
de ces statistiques se mettent à jour automatiquement, d'autres
doivent être mises à jour lors de l'entretien.
Sélectionner le menu statistiques en utilisant les touches "56",
puis appuyer sur "ENTREE":
Le menu M14 apparaîtra sur l'afficheur:
Sélectionner l'article à lire ou à mettre à jour en utilisant les touches
"56", puis appuyer sur "ENTREE":
PROXIMA enverra par le biais du protocole EElink, une commande
à la centrale connectée, il enverra les données et un message qui
indiquera la valeur demandée apparaîtra sur l'afficheur.
Nous indiquons ci-après une brève description des statistiques
disponibles.
Version fiche: le nom et la version de la fiche connectée appa-
raîtront sur l'afficheur.
Description liste: La description assigné à l'installation apparaîtra
sur l'afficheur. Cette description peut être insérée ou modifiée à tout
moment simplement en écrivant sur la ligne de l'afficheur. Appuyer sur
<ENTREE> pour mémoriser la description dans la liste courante.
Nombre de manœuvres: Le nombre de manœuvres que la centrale
a effectué depuis son installations apparaîtra sur l'afficheur.
Manœuvres entretien: Le nombre de manœuvres réalisées depuis
le dernier entretien sera indiqué sur l'afficheur, en entendant com-
me entretien toute opération de configuration de la fiche y compris
l'autotest.
Date entretien: Il est possible d'insérer manuellement à partir du
clavier, la date du dernier entretien effectué.
Mise à jour entretien: elle permet de mettre à jour le nombre de
manœuvres depuis le dernier entretien sans effectuer d'autres
opérations sur la centrale.
Le menu M147 - " Statistiques avancées" contient une liste sup-
plémentaire de statistiques disponibles. Consulter le manuel de la
centrale pour leur utilisation ou leur modalité de programmation.
7.5) T
POuR LA BASE DE DONNÉES INTERNE DES CENTRALES
PROXIMA incorpore une base de données qui peut contenir la
configuration complète (paramètres, logiques et statistiques) de 9
centrales différentes.
Chaque centrale mémorisée occupe une liste identifiée avec un
numéro de 1 à 9.
Sélectionner le menu listes centrales en utilisant les touches "56",
puis appuyer sur "ENTREE":
>auto-diagnostic
IRE LES STATISTIQuES
>statistiques
M14 STATIST.
>version platine
descript. liste
nombre manoeuv.
manoeuv. entr.
............
RANFÉRER LA CONFIGuRATION DE LA CENTRALE DE ET
