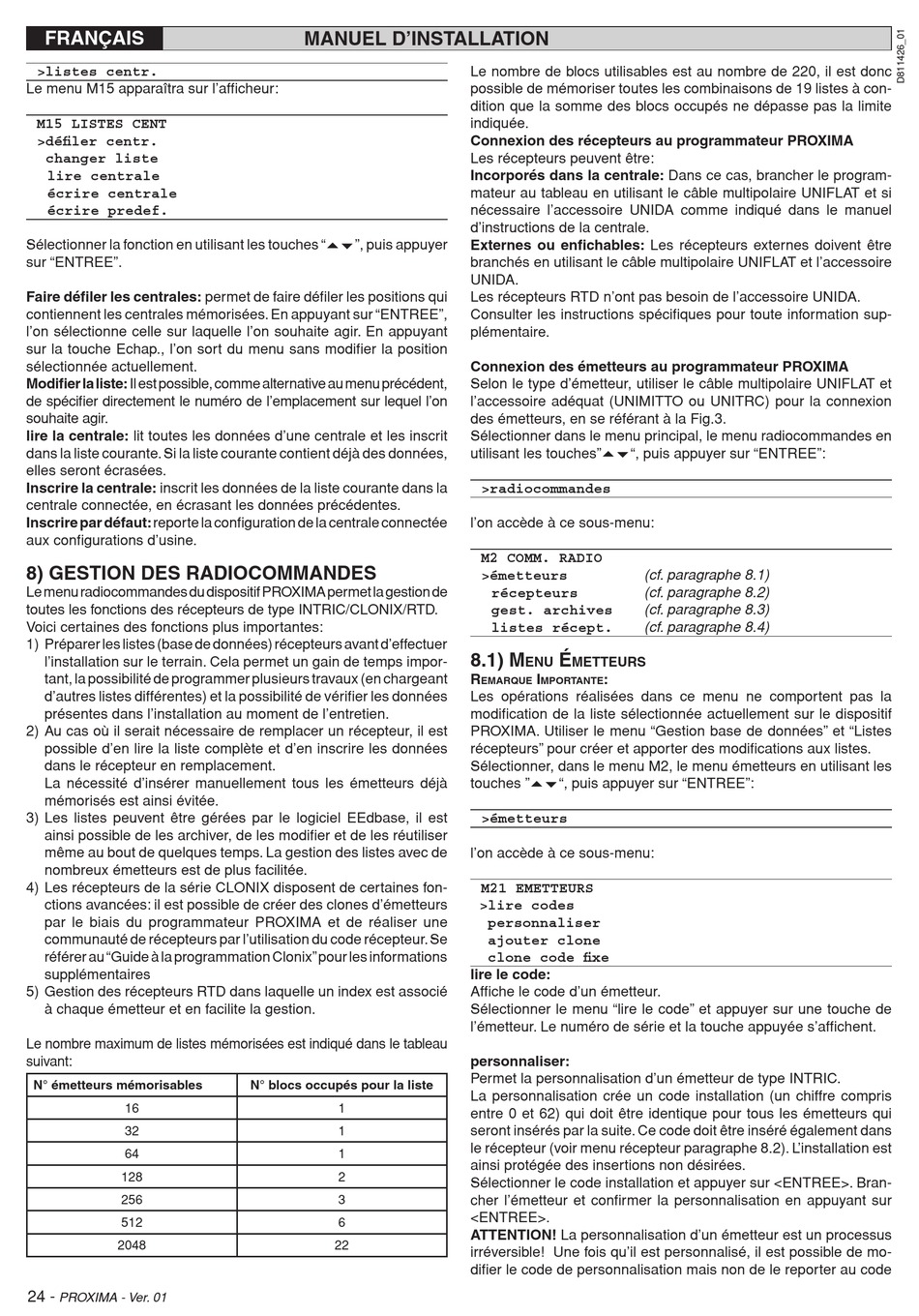

BFT PROXIMA Installations- Und Gebrauchsanleitung Seite 24

FRANÇAIS
>listes centr.
Le menu M15 apparaîtra sur l'afficheur:
M15 LISTES CENT
>défiler centr.
changer liste
lire centrale
écrire centrale
écrire predef.
Sélectionner la fonction en utilisant les touches "56", puis appuyer
sur "ENTREE".
Faire défiler les centrales: permet de faire défiler les positions qui
contiennent les centrales mémorisées. En appuyant sur "ENTREE",
l'on sélectionne celle sur laquelle l'on souhaite agir. En appuyant
sur la touche Echap., l'on sort du menu sans modifier la position
sélectionnée actuellement.
Modifier la liste: Il est possible, comme alternative au menu précédent,
de spécifier directement le numéro de l'emplacement sur lequel l'on
souhaite agir.
lire la centrale: lit toutes les données d'une centrale et les inscrit
dans la liste courante. Si la liste courante contient déjà des données,
elles seront écrasées.
Inscrire la centrale: inscrit les données de la liste courante dans la
centrale connectée, en écrasant les données précédentes.
Inscrire par défaut: reporte la configuration de la centrale connectée
aux configurations d'usine.
8) GESTION DES RADIOCOMMANDES
Le menu radiocommandes du dispositif PROXIMA permet la gestion de
toutes les fonctions des récepteurs de type INTRIC/CLONIX/RTD.
Voici certaines des fonctions plus importantes:
1) Préparer les listes (base de données) récepteurs avant d'effectuer
l'installation sur le terrain. Cela permet un gain de temps impor-
tant, la possibilité de programmer plusieurs travaux (en chargeant
d'autres listes différentes) et la possibilité de vérifier les données
présentes dans l'installation au moment de l'entretien.
2) Au cas où il serait nécessaire de remplacer un récepteur, il est
possible d'en lire la liste complète et d'en inscrire les données
dans le récepteur en remplacement.
La nécessité d'insérer manuellement tous les émetteurs déjà
mémorisés est ainsi évitée.
3) Les listes peuvent être gérées par le logiciel EEdbase, il est
ainsi possible de les archiver, de les modifier et de les réutiliser
même au bout de quelques temps. La gestion des listes avec de
nombreux émetteurs est de plus facilitée.
4) Les récepteurs de la série CLONIX disposent de certaines fon-
ctions avancées: il est possible de créer des clones d'émetteurs
par le biais du programmateur PROXIMA et de réaliser une
communauté de récepteurs par l'utilisation du code récepteur. Se
référer au "Guide à la programmation Clonix" pour les informations
supplémentaires
5) Gestion des récepteurs RTD dans laquelle un index est associé
à chaque émetteur et en facilite la gestion.
Le nombre maximum de listes mémorisées est indiqué dans le tableau
suivant:
N° émetteurs mémorisables
16
32
64
128
256
512
2048
24 -
PROXIMA - Ver. 01
MANUEL D'INSTALLATION
N° blocs occupés pour la liste
1
1
1
2
3
6
22
Le nombre de blocs utilisables est au nombre de 220, il est donc
possible de mémoriser toutes les combinaisons de 19 listes à con-
dition que la somme des blocs occupés ne dépasse pas la limite
indiquée.
Connexion des récepteurs au programmateur PROXIMA
Les récepteurs peuvent être:
Incorporés dans la centrale: Dans ce cas, brancher le program-
mateur au tableau en utilisant le câble multipolaire UNIFLAT et si
nécessaire l'accessoire UNIDA comme indiqué dans le manuel
d'instructions de la centrale.
Externes ou enfichables: Les récepteurs externes doivent être
branchés en utilisant le câble multipolaire UNIFLAT et l'accessoire
UNIDA.
Les récepteurs RTD n'ont pas besoin de l'accessoire UNIDA.
Consulter les instructions spécifiques pour toute information sup-
plémentaire.
Connexion des émetteurs au programmateur PROXIMA
Selon le type d'émetteur, utiliser le câble multipolaire UNIFLAT et
l'accessoire adéquat (UNIMITTO ou UNITRC) pour la connexion
des émetteurs, en se référant à la Fig.3.
Sélectionner dans le menu principal, le menu radiocommandes en
utilisant les touches"56", puis appuyer sur "ENTREE":
>radiocommandes
l'on accède à ce sous-menu:
M2 COMM. RADIO
>émetteurs
récepteurs
gest. archives
listes récept.
8.1) M É
ENu METTEuRS
R I :
EMARQuE MPORTANTE
Les opérations réalisées dans ce menu ne comportent pas la
modification de la liste sélectionnée actuellement sur le dispositif
PROXIMA. Utiliser le menu "Gestion base de données" et "Listes
récepteurs" pour créer et apporter des modifications aux listes.
Sélectionner, dans le menu M2, le menu émetteurs en utilisant les
touches "56", puis appuyer sur "ENTREE":
>émetteurs
l'on accède à ce sous-menu:
M21 EMETTEURS
>lire codes
personnaliser
ajouter clone
clone code fixe
lire le code:
Affiche le code d'un émetteur.
Sélectionner le menu "lire le code" et appuyer sur une touche de
l'émetteur. Le numéro de série et la touche appuyée s'affichent.
personnaliser:
Permet la personnalisation d'un émetteur de type INTRIC.
La personnalisation crée un code installation (un chiffre compris
entre 0 et 62) qui doit être identique pour tous les émetteurs qui
seront insérés par la suite. Ce code doit être inséré également dans
le récepteur (voir menu récepteur paragraphe 8.2). L'installation est
ainsi protégée des insertions non désirées.
Sélectionner le code installation et appuyer sur <ENTREE>. Bran-
cher l'émetteur et confirmer la personnalisation en appuyant sur
<ENTREE>.
ATTENTION! La personnalisation d'un émetteur est un processus
irréversible! Une fois qu'il est personnalisé, il est possible de mo-
difier le code de personnalisation mais non de le reporter au code
(cf. paragraphe 8.1)
(cf. paragraphe 8.2)
(cf. paragraphe 8.3)
(cf. paragraphe 8.4)
