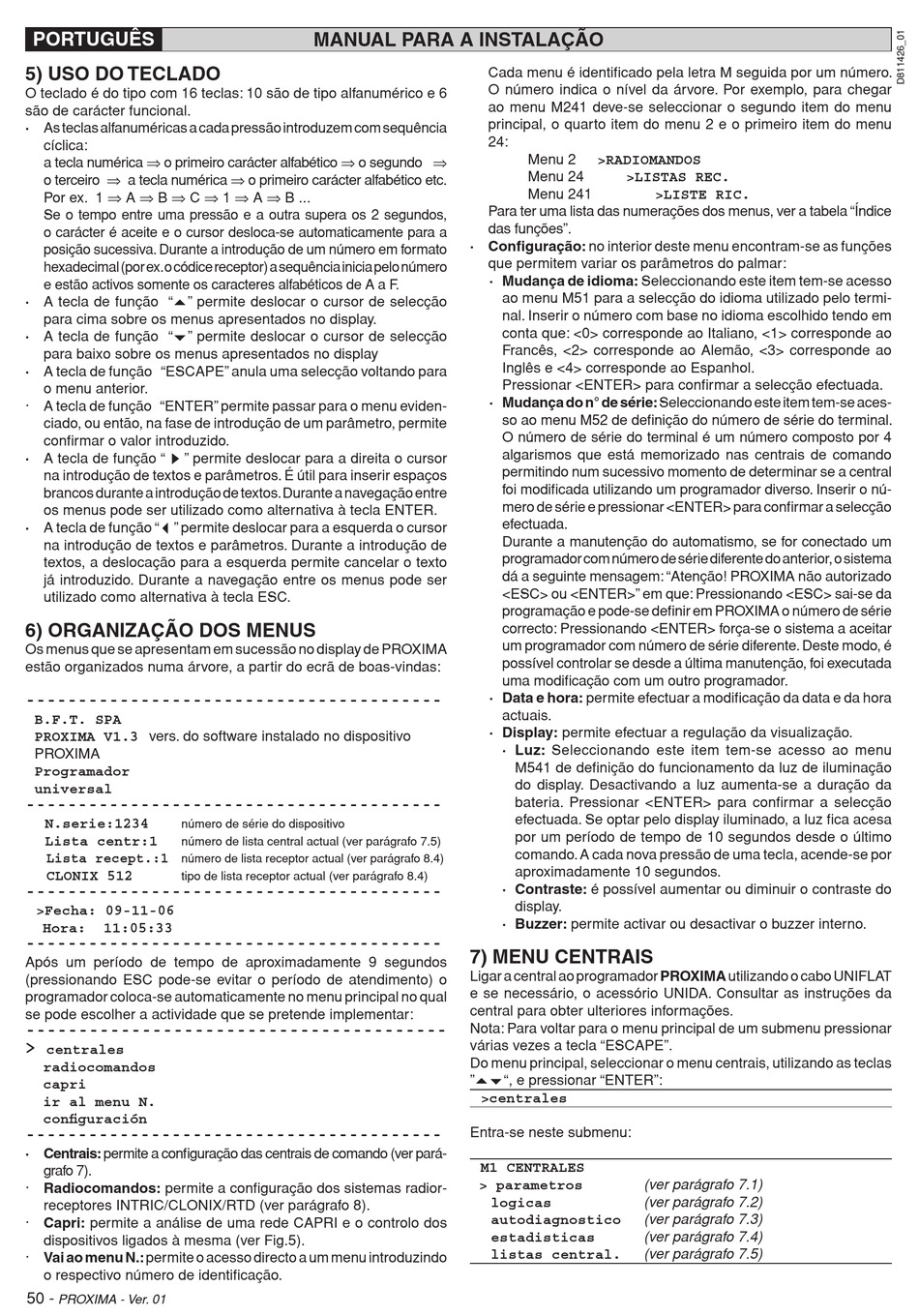

BFT PROXIMA Installations- Und Gebrauchsanleitung Seite 50

PORTUGUÊS
5) uSO DO TECLADO
O teclado é do tipo com 16 teclas: 10 são de tipo alfanumérico e 6
são de carácter funcional.
· As teclas alfanuméricas a cada pressão introduzem com sequência
cíclica:
a tecla numérica ⇒ o primeiro carácter alfabético ⇒ o segundo ⇒
o terceiro ⇒ a tecla numérica ⇒ o primeiro carácter alfabético etc.
Por ex. 1 ⇒ A ⇒ B ⇒ C ⇒ 1 ⇒ A ⇒ B ...
Se o tempo entre uma pressão e a outra supera os 2 segundos,
o carácter é aceite e o cursor desloca-se automaticamente para a
posição sucessiva. Durante a introdução de um número em formato
hexadecimal (por ex. o códice receptor) a sequência inicia pelo número
e estão activos somente os caracteres alfabéticos de A a F.
· A tecla de função "5" permite deslocar o cursor de selecção
para cima sobre os menus apresentados no display.
· A tecla de função "6" permite deslocar o cursor de selecção
para baixo sobre os menus apresentados no display
· A tecla de função "ESCAPE" anula uma selecção voltando para
o menu anterior.
· A tecla de função "ENTER" permite passar para o menu eviden-
ciado, ou então, na fase de introdução de um parâmetro, permite
confirmar o valor introduzido.
· A tecla de função "4" permite deslocar para a direita o cursor
na introdução de textos e parâmetros. É útil para inserir espaços
brancos durante a introdução de textos. Durante a navegação entre
os menus pode ser utilizado como alternativa à tecla ENTER.
· A tecla de função "3" permite deslocar para a esquerda o cursor
na introdução de textos e parâmetros. Durante a introdução de
textos, a deslocação para a esquerda permite cancelar o texto
já introduzido. Durante a navegação entre os menus pode ser
utilizado como alternativa à tecla ESC.
6) ORGANIZAÇÃO DOS MENuS
Os menus que se apresentam em sucessão no display de PROXIMA
estão organizados numa árvore, a partir do ecrã de boas-vindas:
----------------------------------------
B.F.T. SPA
PROXIMA V1.3 vers. do software instalado no dispositivo
PROXIMA
Programador
universal
----------------------------------------
N.serie:1234 número de série do dispositivo
Lista centr:1 número de lista central actual (ver parágrafo 7.5)
Lista recept.:1 número de lista receptor actual (ver parágrafo 8.4)
CLONIX 512 tipo de lista receptor actual (ver parágrafo 8.4)
----------------------------------------
>Fecha: 09-11-06
Hora: 11:05:33
----------------------------------------
Após um período de tempo de aproximadamente 9 segundos
(pressionando ESC pode-se evitar o período de atendimento) o
programador coloca-se automaticamente no menu principal no qual
se pode escolher a actividade que se pretende implementar:
----------------------------------------
> centrales
radiocomandos
capri
ir al menu N.
configuración
----------------------------------------
· Centrais: permite a configuração das centrais de comando (ver pará-
grafo 7).
· Radiocomandos: permite a configuração dos sistemas radior-
receptores INTRIC/CLONIX/RTD (ver parágrafo 8).
· Capri: permite a análise de uma rede CAPRI e o controlo dos
dispositivos ligados à mesma (ver Fig.5).
· Vai ao menu N.: permite o acesso directo a um menu introduzindo
o respectivo número de identificação.
50 -
PROXIMA - Ver. 01
MANUAL PARA A INSTALAÇÃO
· Configuração: no interior deste menu encontram-se as funções
7) MENu CENTRAIS
Ligar a central ao programador PROXIMA utilizando o cabo UNIFLAT
e se necessário, o acessório UNIDA. Consultar as instruções da
central para obter ulteriores informações.
Nota: Para voltar para o menu principal de um submenu pressionar
várias vezes a tecla "ESCAPE".
Do menu principal, seleccionar o menu centrais, utilizando as teclas
"56", e pressionar "ENTER":
>centrales
Entra-se neste submenu:
M1 CENTRALES
> parametros
Cada menu é identificado pela letra M seguida por um número.
O número indica o nível da árvore. Por exemplo, para chegar
ao menu M241 deve-se seleccionar o segundo item do menu
principal, o quarto item do menu 2 e o primeiro item do menu
24:
Menu 2
>RADIOMANDOS
Menu 24
>LISTAS REC.
Menu 241
>LISTE RIC.
Para ter uma lista das numerações dos menus, ver a tabela "Índice
das funções".
que permitem variar os parâmetros do palmar:
· Mudança de idioma: Seleccionando este item tem-se acesso
ao menu M51 para a selecção do idioma utilizado pelo termi-
nal. Inserir o número com base no idioma escolhido tendo em
conta que: <0> corresponde ao Italiano, <1> corresponde ao
Francês, <2> corresponde ao Alemão, <3> corresponde ao
Inglês e <4> corresponde ao Espanhol.
Pressionar <ENTER> para confirmar a selecção efectuada.
· Mudança do n° de série: Seleccionando este item tem-se aces-
so ao menu M52 de definição do número de série do terminal.
O número de série do terminal é um número composto por 4
algarismos que está memorizado nas centrais de comando
permitindo num sucessivo momento de determinar se a central
foi modificada utilizando um programador diverso. Inserir o nú-
mero de série e pressionar <ENTER> para confirmar a selecção
efectuada.
Durante a manutenção do automatismo, se for conectado um
programador com número de série diferente do anterior, o sistema
dá a seguinte mensagem: "Atenção! PROXIMA não autorizado
<ESC> ou <ENTER>" em que: Pressionando <ESC> sai-se da
programação e pode-se definir em PROXIMA o número de série
correcto: Pressionando <ENTER> força-se o sistema a aceitar
um programador com número de série diferente. Deste modo, é
possível controlar se desde a última manutenção, foi executada
uma modificação com um outro programador.
· Data e hora: permite efectuar a modificação da data e da hora
actuais.
· Display: permite efectuar a regulação da visualização.
· Luz: Seleccionando este item tem-se acesso ao menu
M541 de definição do funcionamento da luz de iluminação
do display. Desactivando a luz aumenta-se a duração da
bateria. Pressionar <ENTER> para confirmar a selecção
efectuada. Se optar pelo display iluminado, a luz fica acesa
por um período de tempo de 10 segundos desde o último
comando. A cada nova pressão de uma tecla, acende-se por
aproximadamente 10 segundos.
· Contraste: é possível aumentar ou diminuir o contraste do
display.
· Buzzer: permite activar ou desactivar o buzzer interno.
(ver parágrafo 7.1)
(ver parágrafo 7.2)
logicas
(ver parágrafo 7.3)
autodiagnostico
(ver parágrafo 7.4)
estadisticas
(ver parágrafo 7.5)
listas central.
