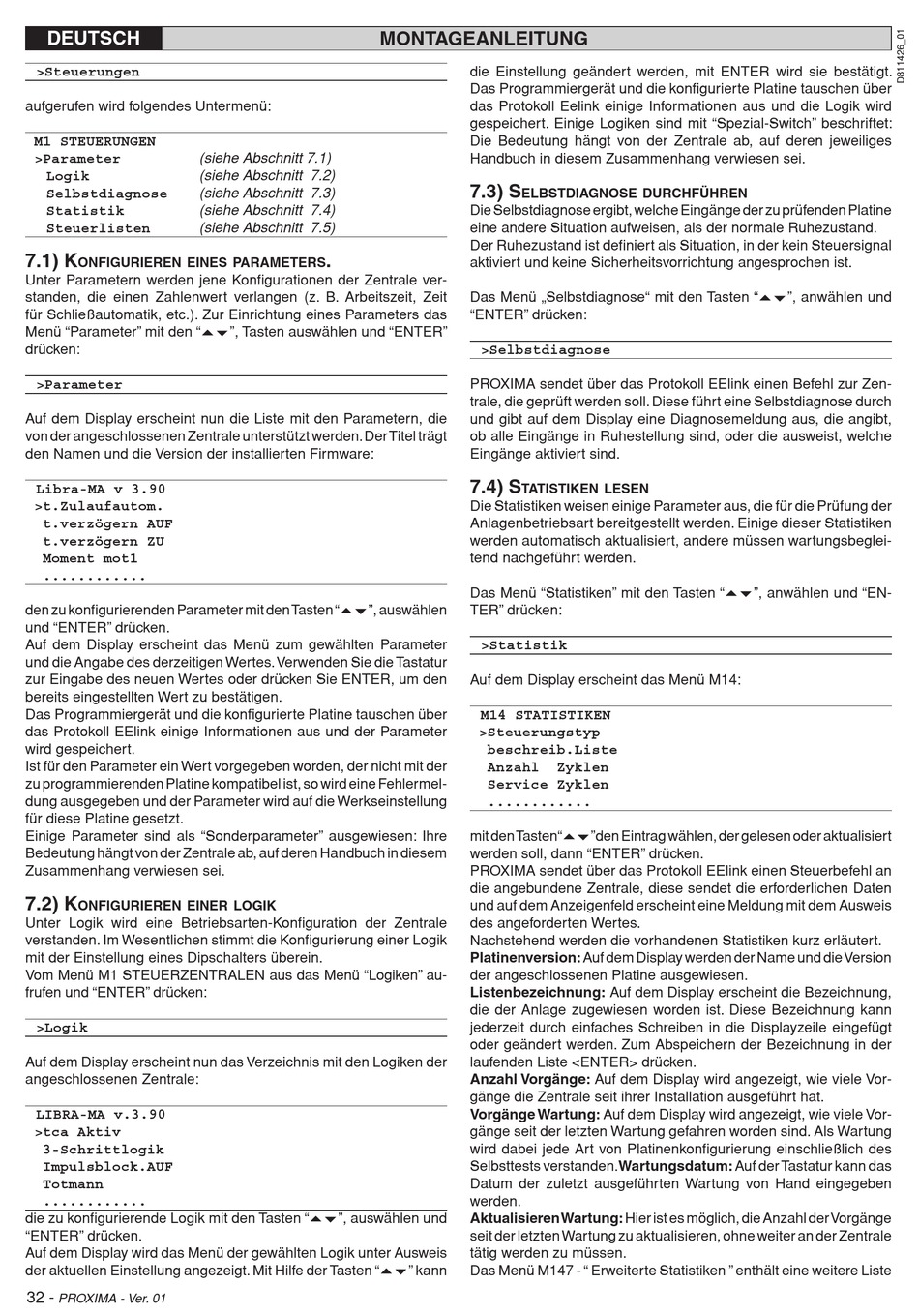

BFT PROXIMA Installations- Und Gebrauchsanleitung Seite 32

DEUTSCH
>Steuerungen
aufgerufen wird folgendes Untermenü:
M1 STEUERUNGEN
(siehe Abschnitt 7.1)
>Parameter
(siehe Abschnitt 7.2)
Logik
(siehe Abschnitt 7.3)
Selbstdiagnose
(siehe Abschnitt 7.4)
Statistik
(siehe Abschnitt 7.5)
Steuerlisten
7.1) K
ONFIGuRIEREN EINES PARAMETERS
Unter Parametern werden jene Konfigurationen der Zentrale ver-
standen, die einen Zahlenwert verlangen (z. B. Arbeitszeit, Zeit
für Schließautomatik, etc.). Zur Einrichtung eines Parameters das
Menü "Parameter" mit den "56", Tasten auswählen und "ENTER"
drücken:
>Parameter
Auf dem Display erscheint nun die Liste mit den Parametern, die
von der angeschlossenen Zentrale unterstützt werden. Der Titel trägt
den Namen und die Version der installierten Firmware:
Libra-MA v 3.90
>t.Zulaufautom.
t.verzögern AUF
t.verzögern ZU
Moment mot1
............
den zu konfigurierenden Parameter mit den Tasten "56", auswählen
und "ENTER" drücken.
Auf dem Display erscheint das Menü zum gewählten Parameter
und die Angabe des derzeitigen Wertes. Verwenden Sie die Tastatur
zur Eingabe des neuen Wertes oder drücken Sie ENTER, um den
bereits eingestellten Wert zu bestätigen.
Das Programmiergerät und die konfigurierte Platine tauschen über
das Protokoll EElink einige Informationen aus und der Parameter
wird gespeichert.
Ist für den Parameter ein Wert vorgegeben worden, der nicht mit der
zu programmierenden Platine kompatibel ist, so wird eine Fehlermel-
dung ausgegeben und der Parameter wird auf die Werkseinstellung
für diese Platine gesetzt.
Einige Parameter sind als "Sonderparameter" ausgewiesen: Ihre
Bedeutung hängt von der Zentrale ab, auf deren Handbuch in diesem
Zusammenhang verwiesen sei.
7.2) K
ONFIGuRIEREN EINER LOGIK
Unter Logik wird eine Betriebsarten-Konfiguration der Zentrale
verstanden. Im Wesentlichen stimmt die Konfigurierung einer Logik
mit der Einstellung eines Dipschalters überein.
Vom Menü M1 STEUERZENTRALEN aus das Menü "Logiken" au-
frufen und "ENTER" drücken:
>Logik
Auf dem Display erscheint nun das Verzeichnis mit den Logiken der
angeschlossenen Zentrale:
LIBRA-MA v.3.90
>tca Aktiv
3-Schrittlogik
Impulsblock.AUF
Totmann
............
die zu konfigurierende Logik mit den Tasten "56", auswählen und
"ENTER" drücken.
Auf dem Display wird das Menü der gewählten Logik unter Ausweis
der aktuellen Einstellung angezeigt. Mit Hilfe der Tasten "56" kann
32 -
PROXIMA - Ver. 01
MONTAGEANLEITUNG
die Einstellung geändert werden, mit ENTER wird sie bestätigt.
Das Programmiergerät und die konfigurierte Platine tauschen über
das Protokoll Eelink einige Informationen aus und die Logik wird
gespeichert. Einige Logiken sind mit "Spezial-Switch" beschriftet:
Die Bedeutung hängt von der Zentrale ab, auf deren jeweiliges
Handbuch in diesem Zusammenhang verwiesen sei.
7.3) S
Die Selbstdiagnose ergibt, welche Eingänge der zu prüfenden Platine
eine andere Situation aufweisen, als der normale Ruhezustand.
Der Ruhezustand ist definiert als Situation, in der kein Steuersignal
.
aktiviert und keine Sicherheitsvorrichtung angesprochen ist.
Das Menü „Selbstdiagnose" mit den Tasten "56", anwählen und
"ENTER" drücken:
>Selbstdiagnose
PROXIMA sendet über das Protokoll EElink einen Befehl zur Zen-
trale, die geprüft werden soll. Diese führt eine Selbstdiagnose durch
und gibt auf dem Display eine Diagnosemeldung aus, die angibt,
ob alle Eingänge in Ruhestellung sind, oder die ausweist, welche
Eingänge aktiviert sind.
7.4) S
Die Statistiken weisen einige Parameter aus, die für die Prüfung der
Anlagenbetriebsart bereitgestellt werden. Einige dieser Statistiken
werden automatisch aktualisiert, andere müssen wartungsbeglei-
tend nachgeführt werden.
Das Menü "Statistiken" mit den Tasten "56", anwählen und "EN-
TER" drücken:
>Statistik
Auf dem Display erscheint das Menü M14:
M14 STATISTIKEN
>Steuerungstyp
beschreib.Liste
Anzahl
Service Zyklen
............
mit den Tasten"56"den Eintrag wählen, der gelesen oder aktualisiert
werden soll, dann "ENTER" drücken.
PROXIMA sendet über das Protokoll EElink einen Steuerbefehl an
die angebundene Zentrale, diese sendet die erforderlichen Daten
und auf dem Anzeigenfeld erscheint eine Meldung mit dem Ausweis
des angeforderten Wertes.
Nachstehend werden die vorhandenen Statistiken kurz erläutert.
Platinenversion: Auf dem Display werden der Name und die Version
der angeschlossenen Platine ausgewiesen.
Listenbezeichnung: Auf dem Display erscheint die Bezeichnung,
die der Anlage zugewiesen worden ist. Diese Bezeichnung kann
jederzeit durch einfaches Schreiben in die Displayzeile eingefügt
oder geändert werden. Zum Abspeichern der Bezeichnung in der
laufenden Liste <ENTER> drücken.
Anzahl Vorgänge: Auf dem Display wird angezeigt, wie viele Vor-
gänge die Zentrale seit ihrer Installation ausgeführt hat.
Vorgänge Wartung: Auf dem Display wird angezeigt, wie viele Vor-
gänge seit der letzten Wartung gefahren worden sind. Als Wartung
wird dabei jede Art von Platinenkonfigurierung einschließlich des
Selbsttests verstanden.Wartungsdatum: Auf der Tastatur kann das
Datum der zuletzt ausgeführten Wartung von Hand eingegeben
werden.
Aktualisieren Wartung: Hier ist es möglich, die Anzahl der Vorgänge
seit der letzten Wartung zu aktualisieren, ohne weiter an der Zentrale
tätig werden zu müssen.
Das Menü M147 - " Erweiterte Statistiken " enthält eine weitere Liste
ELBSTDIAGNOSE DuRChFÜhREN
TATISTIKEN LESEN
Zyklen
