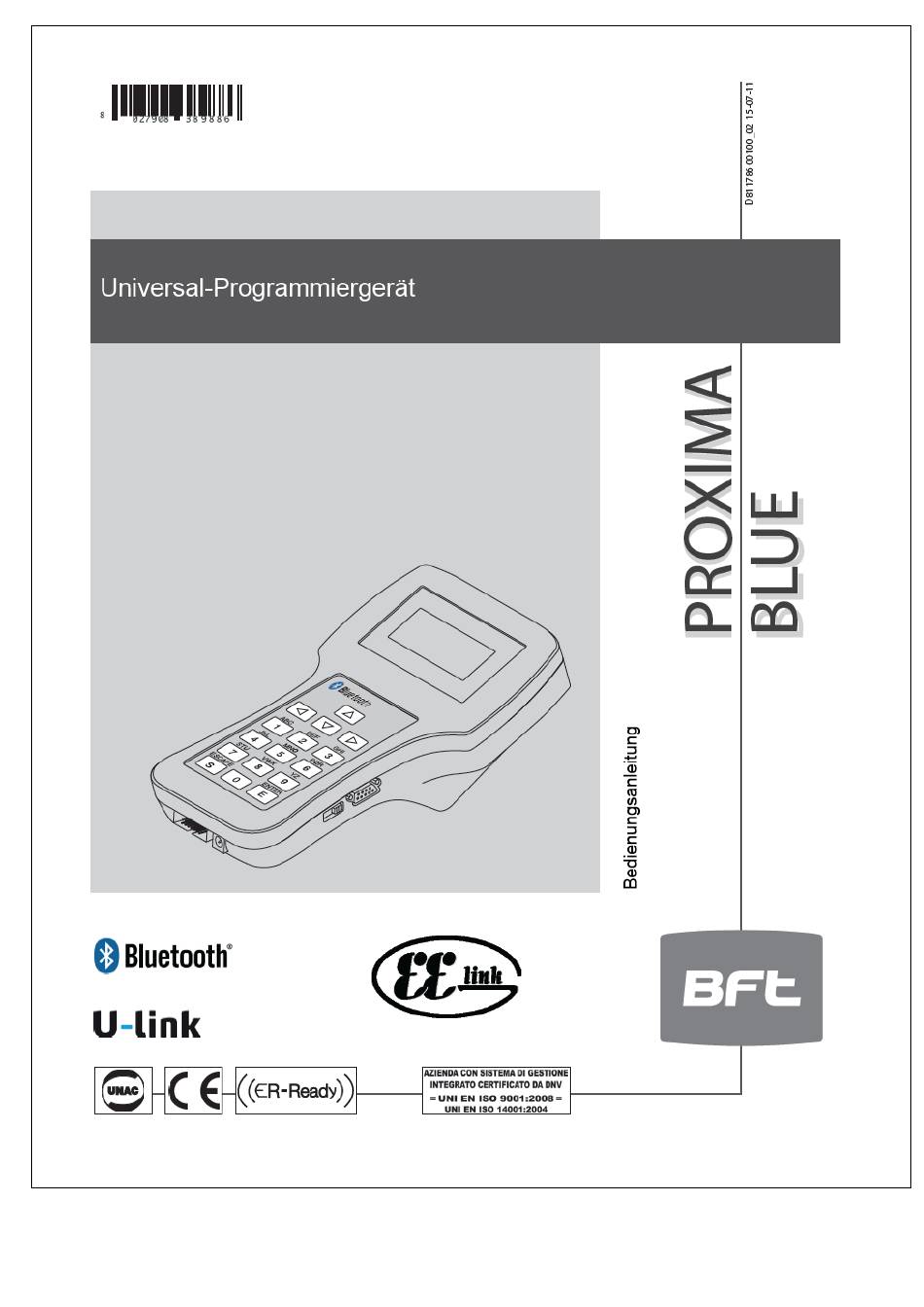

BFT PROXIMA BLUE Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PROXIMA BLUE:
- Installations- und gebrauchsanleitung (60 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für BFT PROXIMA BLUE
Inhaltszusammenfassung für BFT PROXIMA BLUE
- Seite 1 Seite | 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: Seite Verzeichnis der Wichtigsten Bluetooth-Funktionen Hinweise und Allgemeines Technische Daten Anschlüsse Gebrauch der Tastatur Menüaufbau Menü STEUERUNGEN Konfigurieren eines PARAMETERS Konfigurieren einer LOGIK SELBSTDIAGNOSE durchführen STATISTIKEN lesen ÜBERTRAGEN der Steuerungskonfiguration Aktivierungsbefehle über BLUETOOTH Autoset durchführen Menü FUNK Menü HANDSENDER Menü... -
Seite 3: Verzeichnis Der Wichtigsten Funktionen, Die Via Bluetooth Genutzt Werden Können
VERZEICHNIS DER WICHTIGSTEN FUNKTIONEN, DIE VIA BLUETOOTH GENUTZT WERDEN KÖNNEN Abschn.6) Aktivierung Bluetooth: gestattet die Aktivierung der Bluetooth – Verbindung mit einem Remote – Gerät. Abschn.7.1) Parameter: gestattet das Kontrollieren/Ändern der Parameter des Remote – Gerätes. PROXIMA BLUE: -Menü Steuerung (M1) -Menü Parameter (M11) Abschn.7.2) Logiken: gestattet das Kontrollieren/Ändern der Logiken des Remote –... -
Seite 4: Hinweise Und Allgemeines
Konfiguration prüfen. Mit dem Protokoll EELink kann der Programmierer automatisch die Parameter erkennen, die von dem angeschlossenen Gerät unterstützt werden: PROXIMA BLUE ist somit in der Lage, auch mit solchen Einrichtungen derselben Familie zu arbeiten, die zukünftig in den Handel kommen. -
Seite 5: Technische Daten
Siehe die einzelnen Produkthandbücher für detaillierte Informationen zur Verwendung von EELINK. Wiederaufladbare Batterie im Inneren Das PROXIMA BLUE ist mit einem Akku versehen, mit dem es sich auch ohne externe Stromzufuhr nutzen lässt. Vor der Nutzung muss das Gerät vollständig geladen werden (dauer ca. 15 Stunden). Hierfür das Gerät einfachmit dem 12V-Netzteil verbunden lassen. -
Seite 6: Gebrauch Der Tastatur
Anmerkung Der Akku wird unabhängig davon aufgeladen, ob das Programmiergerät eingeschalten ist oder nicht. Effektiver ist es jedoch, wenn man es beim Ladevorgang ausgeschalten lässt. Damit der Akku möglichst lange hält, sollten einige allgemeine Empfehlungen beachtet werden: Wenn auf dem Display der Hinweis auf die erschöpfte Batterie erscheint, sollte diese so bald wie möglich aufgeladen werden. -
Seite 7: Menüaufbau
6) MENÜAUFBAU Die Menüs, die auf dem Display des PROXIMA BLUE einander folgen, sind – ausgehend von dem Begrüßungsbildschirm – in einer Baumstrucktur organisiert: ---------------------------------------------------------------------------------------------------------------------------------------------------------------------- B.F.T SPA PROXIMA V1.3 Version der auf dem Gerät installierten Software Universal Programmierer ---------------------------------------------------------------------------------------------------------------------------------------------------------------------- Seriennr.: 1234 Seriennummer des Gerätes Steuerlisten: 1 Nummer der laufenden Steuerliste (siehe Abschnitt 7.5) -
Seite 8: Menü Steuerungen
Summer: Hier kann der Interne Summer ein/ausgeschaltet werden. Bluetooth (Fig.6) Fig.6 stellt ein Typisches Beispiel einer BFT-Vernetzung dar, bei welcher alle Automatisierungen mit RS485 verbunden sind und die Automatisierung mit der Adresse 0 den Gateway Bluetooth aufweist. ANMERKUNG: Es ist zwingend Notwendig, dass das Gateway Bluetooth an die Steuerung mit der Adresse 0 angeschlossen ist und alle folgenden Steuerungen verschiedene Adressen haben. -
Seite 9: Konfigurieren Eines Parameters
______________________________________________________________________________________ >Steuerungen____________________________________________________________________________________ Folgendes Untermenü wird aufgerufen: ______________________________________________________________________________________ M1 STEUERUNGEN >Parameter (siehe Abschnitt 7.1) Logik (siehe Abschnitt 7.2) Selbstdiagnose (siehe Abschnitt 7.3) Statistik (siehe Abschnitt 7.4) Steuerlisten (siehe Abschnitt 7.5)______________________________________________ 7.1) KONFIGURIEREN EINES PARAMETERS Achtung: Die Steuerungen, welche ohne Adapter UNIDA auskommen, müssen unbedingt während der Programmierung gespeist werden, weil sonst die Prüfung der Parameter auf Richtigkeit immer falsch angezeigt wird und einige der Optionen der zugehörigen Menüs (Parameter und Logiken) möglicherweise nicht angezeigt werden. -
Seite 10: Selbstdiagnose Durchführen
Das Menü “SELBSTDIAGNOSE“ mit den Tasten “˄˅“ auswählen und mit <ENTER> bestätigen. _____________________________________________________________________________________ >Selbstdiagnose________________________________________________________________________________ PROXIMA BLUE sendet über das Protokoll EELINK einen Befehl zur Steuerung, die geprüft werden soll. Diese führt eine Selbstdiagnose aus, welche angibt, ob alle Eingänge in Ruhestellung sind, oder die ausweist, welche Eingänge aktiviert sind. -
Seite 11: Statistiken Lesen
Platinenversion: Auf dem Display werden der Name und die Version der angeschlossen Platine angezeigt Listenbezeichnung: Auf dem Display erscheint die Bezeichnung der Anlage. Diese Bezeichnung kann jederzeit mit dem PROXIMA BLUE geändert werden. Zum Abspeichern der Bezeichnung in der aktuellen Liste <ENTER> drücken. -
Seite 12: Aktivierungsbefehle Über Bluetooth
_____________________________________________________________________________________ >Steuerlisten___________________________________________________________________________________ Auf dem Display erscheint Menü M15 _____________________________________________________________________________________ M15 STEUERLISTE >Steu. Durchlauf Wechsle Liste Lese Steuerung Lade Steuerung …____________________________________________________________________________________________ die Funktion mit den Tasten “˄˅“ auswählen und mit <ENTER> bestätigen. Steu. durchlauf: Gestattet das Scrollen der Speicherplätze mit den abgelegten Steuerungen. Mit <ENTER>... -
Seite 13: Menü Handsender
4. Empfänger der Serie CLONIX weisen einige erweiterte Funktionen auf. Mit dem PROXIMA BLUE lassen sich Sender-Klone erstellen und mit Hilfe des Empfänger-Codes Empfängerkollektive anlegen. Weitere Informationen entnehmen Sie bitte dem Handbuch des CLONIX. 5. Verwaltung der Empfänger RTD. Dabei ist jedem Sender ein Index zugeordnet, der die Verwaltung vereinfacht. - Seite 14 _____________________________________________________________________________________ >Handsender___________________________________________________________________________________ M21 HANDSENDER >Codier.lesen Pers.intric Hinzufüg.klonen Festcode klonen_______________________________________________________________________________ Codier. lesen: Angezeigt wird der Code eines Senders. Das Menü “Codier.lesen“ auswählen und eine Sendetaste drücken. Daraufhin erscheint die Seriennummer und die gedrückte Taste. SN: BDA06 T1 Außerdem wird der Typ des Senders angezeigt (TRC-Mitto, W-Link, Replay). Pers.Intric: Hier kann ein Sender des Typ INTRIC vom Benutzer individuell eingerichtet werden.
-
Seite 15: Menü Empfänger
8.2)MENÜ EMPFÄGER Das Menü “EMPFÄNGER“ ermöglicht es, die Hauptfunktionen von Empfängern des TYP INTRIC/CLONIX/RTD einzurichten. Im Menü M2 “FUNK“ mit den Tasten “˅˄“ das Menü “Empfänger“ auswählen und mit <ENTER> bestätigen. _____________________________________________________________________________________ >Epfänger______________________________________________________________________________________ M22 EMPFÄNGER >Ausgang konfig. Pers. Intric Lösche-person Lese Speicher Schr. - Seite 16 (INTRIC/CLONIX/RTD) und die Speichergröße (64-126-512-2048) hinterlegt werden. Die Listenverwaltung wir in Abschnitt 8.4 “ Funklisten“ erklärt. Den Empfänger mit dem PROXIMA BLUE verbinden und den Anweisungen auf dem Display folgen. Nach Abschluss des Vorganges ist die Empfängerliste in die aktuelle Liste des Programmiergerätes geladen.
-
Seite 17: Menü Datei Ändern
Beispiel 1A9C-22FD-02, 1A9C-22FD-03,…; die Verknüpfungen zwischen Taste und Ausgang ähneln den oben genannten. Den Empfänger an das PROXIMA BLUE anschließen und das Menü “Default klone“ anwählen und mit <ENTER> bestätigen. Es wird ein Verzeichnis mit Ausgängen 1 bis 4 angezeigt. Mit den Tasten “˅˄“ den Ausgang auswählen und mit <ENTER>... - Seite 18 Mit dieser Funktion kann der Masterhandsender hinzufügend geklont werden. Die so geschaffenen Klone werden in die aktuelle Liste eingefügt. Das Menü “Zusatzklon“ auswählen, anschließend: 1.) den Mastersender über UNIMITTO und UNIDA mit PROXIMA BLUE verbinden 2.) versteckte Taste drücken 3.) Sendetaste drücken 4.) den Sender benennen...
-
Seite 19: Menü Funklisten
Liste wechseln Liste entfernen Liste definier.________________________________________________________________________________ Listen durchlauf: Es werden alle auf dem PROXIMA BLUE gespeicherten Listen angezeigt. Jede Liste wird dabei mit Bezeichnung und Art des Empfängers angezeigt. Zum Navigieren in der Liste die Tasten “˄˅“ nutzen. Liste wechseln: Hier kann man direkt eine gespeicherte Funkliste anwählen und zur aktuellen Liste machen. - Seite 20 Wenn die Listenart bereits vorgegeben ist, erscheint folgendes Untermenü: ____________________________________________________________________________________ M244 Liste Def. >Ausgang konfig. Beschreibung Empfängercode Default Klone________________________________________________________________________________ Ausgänge Konfig: Einen Ausgang anwählen (1/2/3/4) und Aktivierungsart durch Nummer bezeichnen. 1) Monostabil: (Impulsbetrieb) Der Ausgang bleibt solange aktiviert, wie der Knopf des Senders gedrückt wird.
-
Seite 21: Verwaltung Der Sender Über Bluetooth
Bei Notwendiger Aktualisierung kontaktieren Sie den Hersteller BFT! 10.) FUNKTIONSÜBERSICHT PROXIMA BLUE ist mit einer Schnellsuche ausgestattet. Für die Nutzung dieser Funktion reicht es aus, die Nummer des gewünschten Menüs anzugeben. Es wird sofort aufgerufen, ohne mit den Auswahltasten navigieren zu müssen. Die Nummern des Menüs sind in Tabelle 1 aufgelistet. - Seite 22 Seite | 22...
-
Seite 23: Steuerlisten
PROXIMA Handprogrammiergerät Hauptverwendungszweck ist die Verwaltung von Funklisten und die Selbstdiagnose von Steuerungen (Sind alle Eingänge vorhanden, sind alle Sicherheitseinrichtungen da?). STEUERLISTEN: Das Proxima kann 9 Steuerungen speichern STEUERUNGSDURCHLAUF: Zeigt die Anzahl der gespeicherten Steuerungen LESE STEUERUNG: Proxima liest die Steuerung aus ... - Seite 24 EEdbase3 Optionen > Einrichtung suchen > speichern Anlagen > Anlagen erstellen > neue Zentrale anlegen > Daten empfangen > Plichtfelder ausfüllen > Speichern Logiken , Parameter , Statistiken Empfangseinheit > neuen Empfänger anlegen > Daten empfangen > Nachname eingeben > Speichern Sendeeinheit >...
