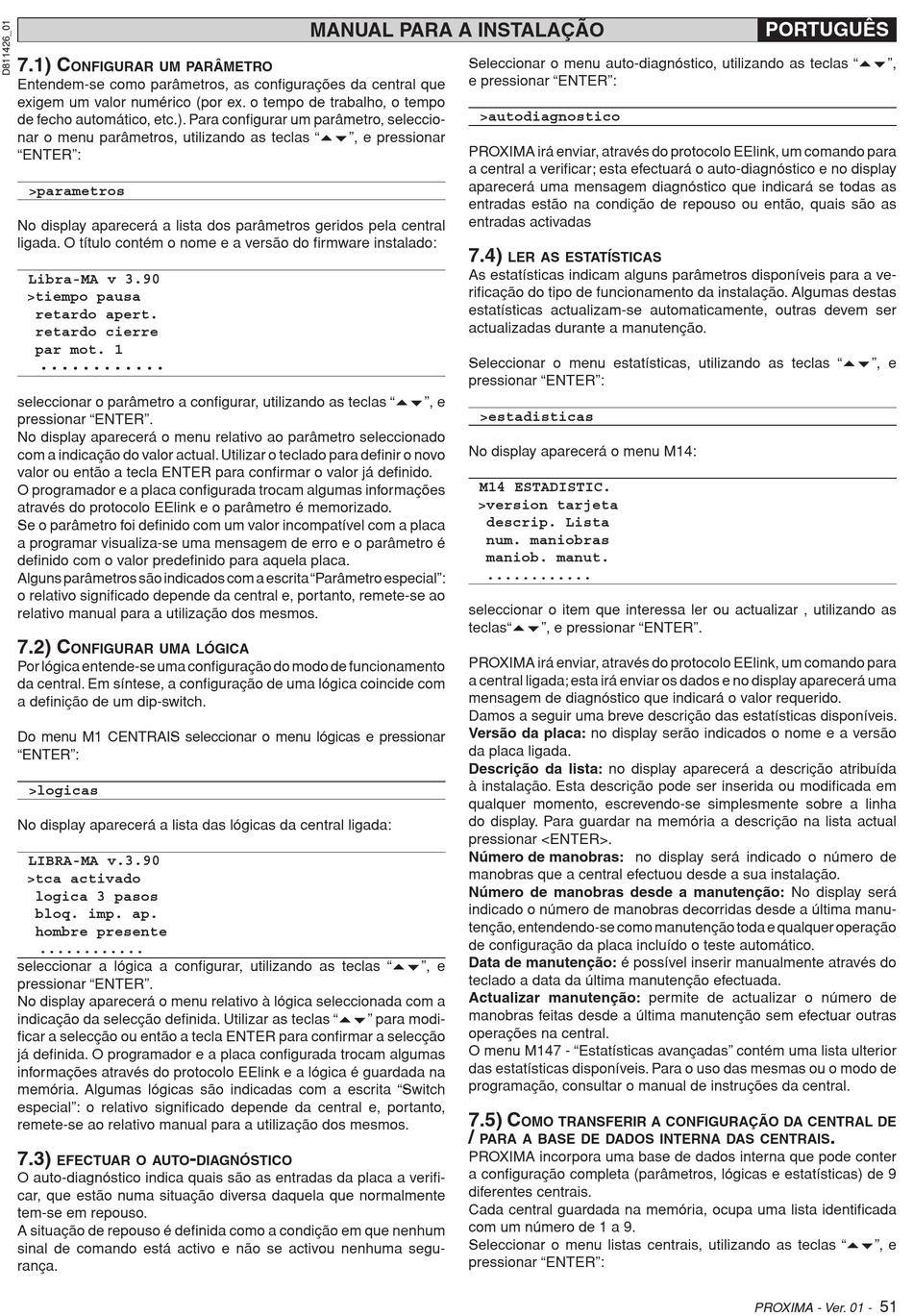

7.1) C
ONFIGuRAR uM PARâMETRO
Entendem-se como parâmetros, as configurações da central que
exigem um valor numérico (por ex. o tempo de trabalho, o tempo
de fecho automático, etc.). Para configurar um parâmetro, seleccio-
nar o menu parâmetros, utilizando as teclas "56", e pressionar
"ENTER":
>parametros
No display aparecerá a lista dos parâmetros geridos pela central
ligada. O título contém o nome e a versão do firmware instalado:
Libra-MA v 3.90
>tiempo pausa
retardo apert.
retardo cierre
par mot. 1
............
seleccionar o parâmetro a configurar, utilizando as teclas "56", e
pressionar "ENTER".
No display aparecerá o menu relativo ao parâmetro seleccionado
com a indicação do valor actual. Utilizar o teclado para definir o novo
valor ou então a tecla ENTER para confirmar o valor já definido.
O programador e a placa configurada trocam algumas informações
através do protocolo EElink e o parâmetro é memorizado.
Se o parâmetro foi definido com um valor incompatível com a placa
a programar visualiza-se uma mensagem de erro e o parâmetro é
definido com o valor predefinido para aquela placa.
Alguns parâmetros são indicados com a escrita "Parâmetro especial":
o relativo significado depende da central e, portanto, remete-se ao
relativo manual para a utilização dos mesmos.
7.2) C
ONFIGuRAR uMA LóGICA
Por lógica entende-se uma configuração do modo de funcionamento
da central. Em síntese, a configuração de uma lógica coincide com
a definição de um dip-switch.
Do menu M1 CENTRAIS seleccionar o menu lógicas e pressionar
"ENTER":
>logicas
No display aparecerá a lista das lógicas da central ligada:
LIBRA-MA v.3.90
>tca activado
logica 3 pasos
bloq. imp. ap.
hombre presente
............
seleccionar a lógica a configurar, utilizando as teclas "56", e
pressionar "ENTER".
No display aparecerá o menu relativo à lógica seleccionada com a
indicação da selecção definida. Utilizar as teclas "56" para modi-
ficar a selecção ou então a tecla ENTER para confirmar a selecção
já definida. O programador e a placa configurada trocam algumas
informações através do protocolo EElink e a lógica é guardada na
memória. Algumas lógicas são indicadas com a escrita "Switch
especial": o relativo significado depende da central e, portanto,
remete-se ao relativo manual para a utilização dos mesmos.
7.3) -
EFECTuAR O AuTO
O auto-diagnóstico indica quais são as entradas da placa a verifi-
car, que estão numa situação diversa daquela que normalmente
tem-se em repouso.
A situação de repouso é definida como a condição em que nenhum
sinal de comando está activo e não se activou nenhuma segu-
rança.
MANUAL PARA A INSTALAÇÃO
DIAGNóSTICO
Seleccionar o menu auto-diagnóstico, utilizando as teclas "56",
e pressionar "ENTER":
>autodiagnostico
PROXIMA irá enviar, através do protocolo EElink, um comando para
a central a verificar; esta efectuará o auto-diagnóstico e no display
aparecerá uma mensagem diagnóstico que indicará se todas as
entradas estão na condição de repouso ou então, quais são as
entradas activadas
7.4)
LER AS ESTATíSTICAS
As estatísticas indicam alguns parâmetros disponíveis para a ve-
rificação do tipo de funcionamento da instalação. Algumas destas
estatísticas actualizam-se automaticamente, outras devem ser
actualizadas durante a manutenção.
Seleccionar o menu estatísticas, utilizando as teclas "56", e
pressionar "ENTER":
>estadisticas
No display aparecerá o menu M14:
M14 ESTADISTIC.
>version tarjeta
descrip. Lista
num. maniobras
maniob. manut.
............
seleccionar o item que interessa ler ou actualizar , utilizando as
teclas"56", e pressionar "ENTER".
PROXIMA irá enviar, através do protocolo EElink, um comando para
a central ligada; esta irá enviar os dados e no display aparecerá uma
mensagem de diagnóstico que indicará o valor requerido.
Damos a seguir uma breve descrição das estatísticas disponíveis.
Versão da placa: no display serão indicados o nome e a versão
da placa ligada.
Descrição da lista: no display aparecerá a descrição atribuída
à instalação. Esta descrição pode ser inserida ou modificada em
qualquer momento, escrevendo-se simplesmente sobre a linha
do display. Para guardar na memória a descrição na lista actual
pressionar <ENTER>.
Número de manobras: no display será indicado o número de
manobras que a central efectuou desde a sua instalação.
Número de manobras desde a manutenção: No display será
indicado o número de manobras decorridas desde a última manu-
tenção, entendendo-se como manutenção toda e qualquer operação
de configuração da placa incluído o teste automático.
Data de manutenção: é possível inserir manualmente através do
teclado a data da última manutenção efectuada.
Actualizar manutenção: permite de actualizar o número de
manobras feitas desde a última manutenção sem efectuar outras
operações na central.
O menu M147 - "Estatísticas avançadas" contém uma lista ulterior
das estatísticas disponíveis. Para o uso das mesmas ou o modo de
programação, consultar o manual de instruções da central.
7.5) C
OMO TRANSFERIR A CONFIGuRAÇÃO DA CENTRAL DE
/
PARA A BASE DE DADOS INTERNA DAS CENTRAIS
PROXIMA incorpora uma base de dados interna que pode conter
a configuração completa (parâmetros, lógicas e estatísticas) de 9
diferentes centrais.
Cada central guardada na memória, ocupa uma lista identificada
com um número de 1 a 9.
Seleccionar o menu listas centrais, utilizando as teclas "56", e
pressionar "ENTER":
