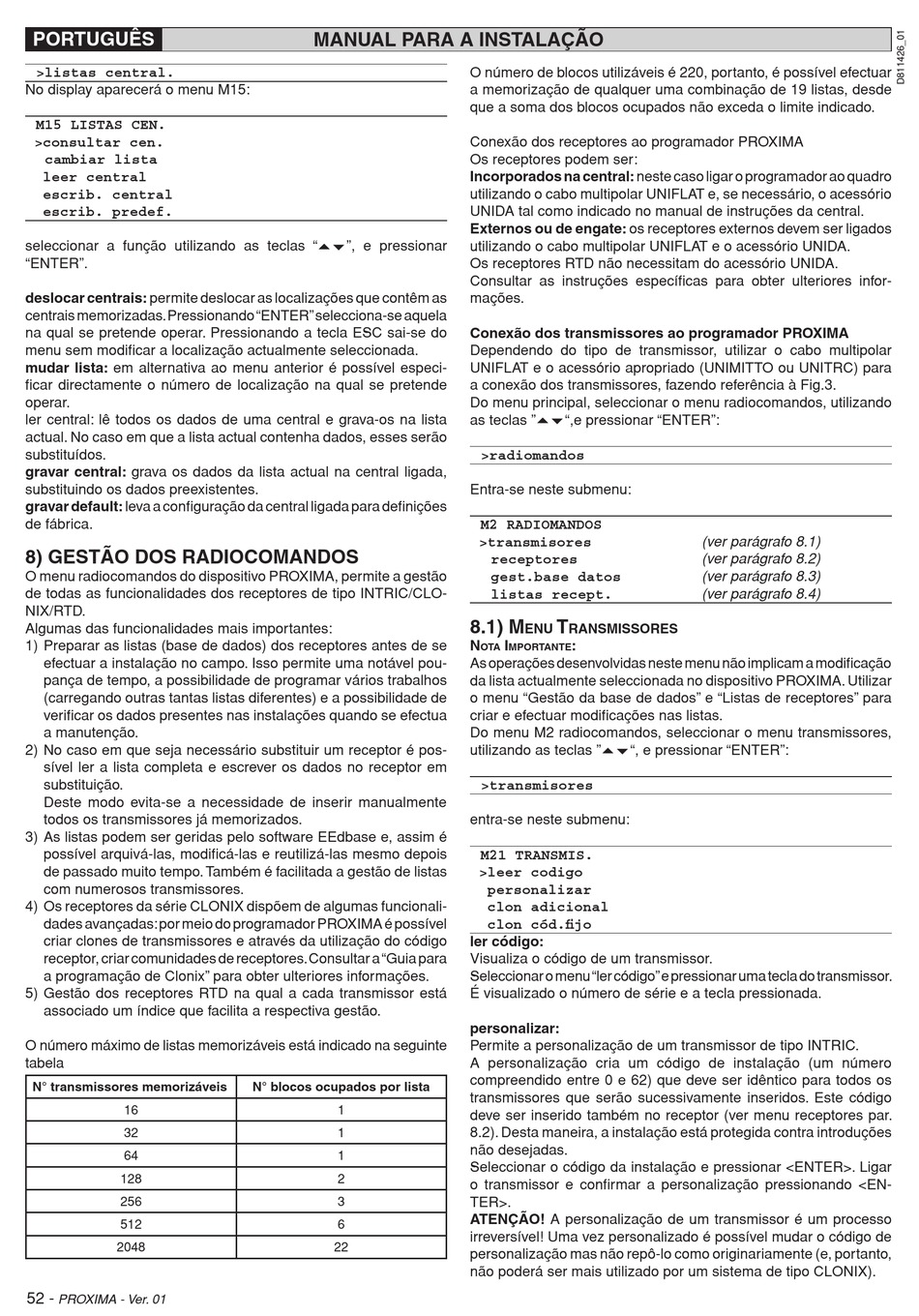

BFT PROXIMA Installations- Und Gebrauchsanleitung Seite 52

PORTUGUÊS
>listas central.
No display aparecerá o menu M15:
M15 LISTAS CEN.
>consultar cen.
cambiar lista
leer central
escrib. central
escrib. predef.
seleccionar a função utilizando as teclas "56", e pressionar
"ENTER".
deslocar centrais: permite deslocar as localizações que contêm as
centrais memorizadas. Pressionando "ENTER" selecciona-se aquela
na qual se pretende operar. Pressionando a tecla ESC sai-se do
menu sem modificar a localização actualmente seleccionada.
mudar lista: em alternativa ao menu anterior é possível especi-
ficar directamente o número de localização na qual se pretende
operar.
ler central: lê todos os dados de uma central e grava-os na lista
actual. No caso em que a lista actual contenha dados, esses serão
substituídos.
gravar central: grava os dados da lista actual na central ligada,
substituindo os dados preexistentes.
gravar default: leva a configuração da central ligada para definições
de fábrica.
8) GESTÃO DOS RADIOCOMANDOS
O menu radiocomandos do dispositivo PROXIMA, permite a gestão
de todas as funcionalidades dos receptores de tipo INTRIC/CLO-
NIX/RTD.
Algumas das funcionalidades mais importantes:
1) Preparar as listas (base de dados) dos receptores antes de se
efectuar a instalação no campo. Isso permite uma notável pou-
pança de tempo, a possibilidade de programar vários trabalhos
(carregando outras tantas listas diferentes) e a possibilidade de
verificar os dados presentes nas instalações quando se efectua
a manutenção.
2) No caso em que seja necessário substituir um receptor é pos-
sível ler a lista completa e escrever os dados no receptor em
substituição.
Deste modo evita-se a necessidade de inserir manualmente
todos os transmissores já memorizados.
3) As listas podem ser geridas pelo software EEdbase e, assim é
possível arquivá-las, modificá-las e reutilizá-las mesmo depois
de passado muito tempo. Também é facilitada a gestão de listas
com numerosos transmissores.
4) Os receptores da série CLONIX dispõem de algumas funcionali-
dades avançadas: por meio do programador PROXIMA é possível
criar clones de transmissores e através da utilização do código
receptor, criar comunidades de receptores. Consultar a "Guia para
a programação de Clonix" para obter ulteriores informações.
5) Gestão dos receptores RTD na qual a cada transmissor está
associado um índice que facilita a respectiva gestão.
O número máximo de listas memorizáveis está indicado na seguinte
tabela
N° transmissores memorizáveis
16
32
64
128
256
512
2048
52 -
PROXIMA - Ver. 01
MANUAL PARA A INSTALAÇÃO
N° blocos ocupados por lista
1
1
1
2
3
6
22
O número de blocos utilizáveis é 220, portanto, é possível efectuar
a memorização de qualquer uma combinação de 19 listas, desde
que a soma dos blocos ocupados não exceda o limite indicado.
Conexão dos receptores ao programador PROXIMA
Os receptores podem ser:
Incorporados na central: neste caso ligar o programador ao quadro
utilizando o cabo multipolar UNIFLAT e, se necessário, o acessório
UNIDA tal como indicado no manual de instruções da central.
Externos ou de engate: os receptores externos devem ser ligados
utilizando o cabo multipolar UNIFLAT e o acessório UNIDA.
Os receptores RTD não necessitam do acessório UNIDA.
Consultar as instruções específicas para obter ulteriores infor-
mações.
Conexão dos transmissores ao programador PROXIMA
Dependendo do tipo de transmissor, utilizar o cabo multipolar
UNIFLAT e o acessório apropriado (UNIMITTO ou UNITRC) para
a conexão dos transmissores, fazendo referência à Fig.3.
Do menu principal, seleccionar o menu radiocomandos, utilizando
as teclas "56",e pressionar "ENTER":
>radiomandos
Entra-se neste submenu:
M2 RADIOMANDOS
>transmisores
receptores
gest.base datos
listas recept.
8.1) M T
ENu RANSMISSORES
N I :
OTA MPORTANTE
As operações desenvolvidas neste menu não implicam a modificação
da lista actualmente seleccionada no dispositivo PROXIMA. Utilizar
o menu "Gestão da base de dados" e "Listas de receptores" para
criar e efectuar modificações nas listas.
Do menu M2 radiocomandos, seleccionar o menu transmissores,
utilizando as teclas "56", e pressionar "ENTER":
>transmisores
entra-se neste submenu:
M21 TRANSMIS.
>leer codigo
personalizar
clon adicional
clon cód.fijo
ler código:
Visualiza o código de um transmissor.
Seleccionar o menu "ler código" e pressionar uma tecla do transmissor.
É visualizado o número de série e a tecla pressionada.
personalizar:
Permite a personalização de um transmissor de tipo INTRIC.
A personalização cria um código de instalação (um número
compreendido entre 0 e 62) que deve ser idêntico para todos os
transmissores que serão sucessivamente inseridos. Este código
deve ser inserido também no receptor (ver menu receptores par.
8.2). Desta maneira, a instalação está protegida contra introduções
não desejadas.
Seleccionar o código da instalação e pressionar <ENTER>. Ligar
o transmissor e confirmar a personalização pressionando <EN-
TER>.
ATENÇÃO! A personalização de um transmissor é um processo
irreversível! Uma vez personalizado é possível mudar o código de
personalização mas não repô-lo como originariamente (e, portanto,
não poderá ser mais utilizado por um sistema de tipo CLONIX).
(ver parágrafo 8.1)
(ver parágrafo 8.2)
(ver parágrafo 8.3)
(ver parágrafo 8.4)
