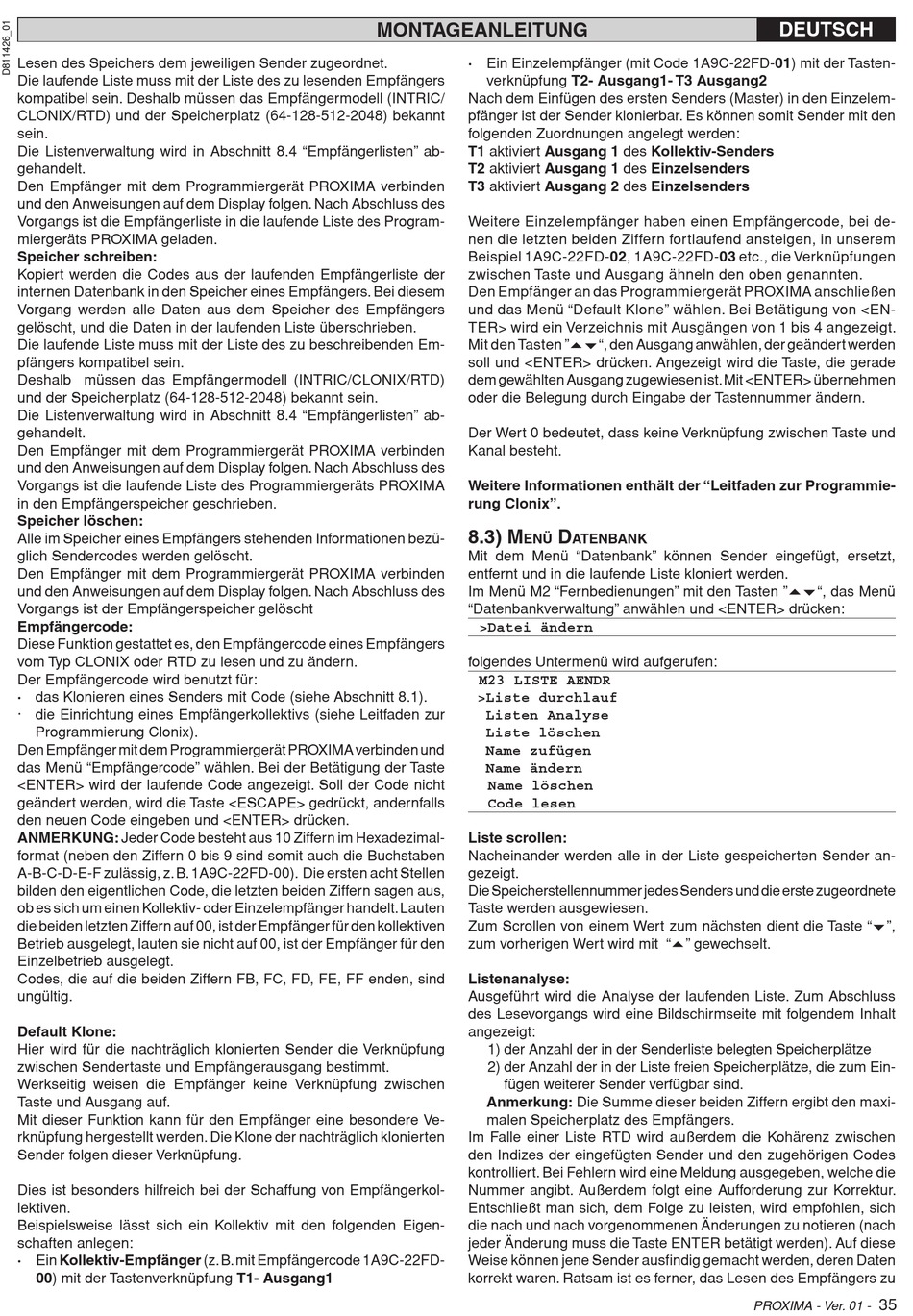

BFT PROXIMA Installations- Und Gebrauchsanleitung Seite 35

Lesen des Speichers dem jeweiligen Sender zugeordnet.
Die laufende Liste muss mit der Liste des zu lesenden Empfängers
kompatibel sein. Deshalb müssen das Empfängermodell (INTRIC/
CLONIX/RTD) und der Speicherplatz (64-128-512-2048) bekannt
sein.
Die Listenverwaltung wird in Abschnitt 8.4 "Empfängerlisten" ab-
gehandelt.
Den Empfänger mit dem Programmiergerät PROXIMA verbinden
und den Anweisungen auf dem Display folgen. Nach Abschluss des
Vorgangs ist die Empfängerliste in die laufende Liste des Program-
miergeräts PROXIMA geladen.
Speicher schreiben:
Kopiert werden die Codes aus der laufenden Empfängerliste der
internen Datenbank in den Speicher eines Empfängers. Bei diesem
Vorgang werden alle Daten aus dem Speicher des Empfängers
gelöscht, und die Daten in der laufenden Liste überschrieben.
Die laufende Liste muss mit der Liste des zu beschreibenden Em-
pfängers kompatibel sein.
Deshalb müssen das Empfängermodell (INTRIC/CLONIX/RTD)
und der Speicherplatz (64-128-512-2048) bekannt sein.
Die Listenverwaltung wird in Abschnitt 8.4 "Empfängerlisten" ab-
gehandelt.
Den Empfänger mit dem Programmiergerät PROXIMA verbinden
und den Anweisungen auf dem Display folgen. Nach Abschluss des
Vorgangs ist die laufende Liste des Programmiergeräts PROXIMA
in den Empfängerspeicher geschrieben.
Speicher löschen:
Alle im Speicher eines Empfängers stehenden Informationen bezü-
glich Sendercodes werden gelöscht.
Den Empfänger mit dem Programmiergerät PROXIMA verbinden
und den Anweisungen auf dem Display folgen. Nach Abschluss des
Vorgangs ist der Empfängerspeicher gelöscht
Empfängercode:
Diese Funktion gestattet es, den Empfängercode eines Empfängers
vom Typ CLONIX oder RTD zu lesen und zu ändern.
Der Empfängercode wird benutzt für:
· das Klonieren eines Senders mit Code (siehe Abschnitt 8.1).
· die Einrichtung eines Empfängerkollektivs (siehe Leitfaden zur
Programmierung Clonix).
Den Empfänger mit dem Programmiergerät PROXIMA verbinden und
das Menü "Empfängercode" wählen. Bei der Betätigung der Taste
<ENTER> wird der laufende Code angezeigt. Soll der Code nicht
geändert werden, wird die Taste <ESCAPE> gedrückt, andernfalls
den neuen Code eingeben und <ENTER> drücken.
ANMERKUNG: Jeder Code besteht aus 10 Ziffern im Hexadezimal-
format (neben den Ziffern 0 bis 9 sind somit auch die Buchstaben
A-B-C-D-E-F zulässig, z. B. 1A9C-22FD-00). Die ersten acht Stellen
bilden den eigentlichen Code, die letzten beiden Ziffern sagen aus,
ob es sich um einen Kollektiv- oder Einzelempfänger handelt. Lauten
die beiden letzten Ziffern auf 00, ist der Empfänger für den kollektiven
Betrieb ausgelegt, lauten sie nicht auf 00, ist der Empfänger für den
Einzelbetrieb ausgelegt.
Codes, die auf die beiden Ziffern FB, FC, FD, FE, FF enden, sind
ungültig.
Default Klone:
Hier wird für die nachträglich klonierten Sender die Verknüpfung
zwischen Sendertaste und Empfängerausgang bestimmt.
Werkseitig weisen die Empfänger keine Verknüpfung zwischen
Taste und Ausgang auf.
Mit dieser Funktion kann für den Empfänger eine besondere Ve-
rknüpfung hergestellt werden. Die Klone der nachträglich klonierten
Sender folgen dieser Verknüpfung.
Dies ist besonders hilfreich bei der Schaffung von Empfängerkol-
lektiven.
Beispielsweise lässt sich ein Kollektiv mit den folgenden Eigen-
schaften anlegen:
· Ein Kollektiv-Empfänger (z. B. mit Empfängercode 1A9C-22FD-
00) mit der Tastenverknüpfung T1- Ausgang1
MONTAGEANLEITUNG
· Ein Einzelempfänger (mit Code 1A9C-22FD-01) mit der Tasten-
verknüpfung T2- Ausgang1- T3 Ausgang2
Nach dem Einfügen des ersten Senders (Master) in den Einzelem-
pfänger ist der Sender klonierbar. Es können somit Sender mit den
folgenden Zuordnungen angelegt werden:
T1 aktiviert Ausgang 1 des Kollektiv-Senders
T2 aktiviert Ausgang 1 des Einzelsenders
T3 aktiviert Ausgang 2 des Einzelsenders
Weitere Einzelempfänger haben einen Empfängercode, bei de-
nen die letzten beiden Ziffern fortlaufend ansteigen, in unserem
Beispiel 1A9C-22FD-02, 1A9C-22FD-03 etc., die Verknüpfungen
zwischen Taste und Ausgang ähneln den oben genannten.
Den Empfänger an das Programmiergerät PROXIMA anschließen
und das Menü "Default Klone" wählen. Bei Betätigung von <EN-
TER> wird ein Verzeichnis mit Ausgängen von 1 bis 4 angezeigt.
Mit den Tasten "56", den Ausgang anwählen, der geändert werden
soll und <ENTER> drücken. Angezeigt wird die Taste, die gerade
dem gewählten Ausgang zugewiesen ist. Mit <ENTER> übernehmen
oder die Belegung durch Eingabe der Tastennummer ändern.
Der Wert 0 bedeutet, dass keine Verknüpfung zwischen Taste und
Kanal besteht.
Weitere Informationen enthält der "Leitfaden zur Programmie-
rung Clonix".
8.3) M
ENÜ
Mit dem Menü "Datenbank" können Sender eingefügt, ersetzt,
entfernt und in die laufende Liste kloniert werden.
Im Menü M2 "Fernbedienungen" mit den Tasten "56", das Menü
"Datenbankverwaltung" anwählen und <ENTER> drücken:
>Datei ändern
folgendes Untermenü wird aufgerufen:
M23 LISTE AENDR
>Liste durchlauf
Listen Analyse
Liste löschen
Name zufügen
Name ändern
Name löschen
Code lesen
Liste scrollen:
Nacheinander werden alle in der Liste gespeicherten Sender an-
gezeigt.
Die Speicherstellennummer jedes Senders und die erste zugeordnete
Taste werden ausgewiesen.
Zum Scrollen von einem Wert zum nächsten dient die Taste "6",
zum vorherigen Wert wird mit "5" gewechselt.
Listenanalyse:
Ausgeführt wird die Analyse der laufenden Liste. Zum Abschluss
des Lesevorgangs wird eine Bildschirmseite mit folgendem Inhalt
angezeigt:
1) der Anzahl der in der Senderliste belegten Speicherplätze
2) der Anzahl der in der Liste freien Speicherplätze, die zum Ein-
fügen weiterer Sender verfügbar sind.
Anmerkung: Die Summe dieser beiden Ziffern ergibt den maxi-
malen Speicherplatz des Empfängers.
Im Falle einer Liste RTD wird außerdem die Kohärenz zwischen
den Indizes der eingefügten Sender und den zugehörigen Codes
kontrolliert. Bei Fehlern wird eine Meldung ausgegeben, welche die
Nummer angibt. Außerdem folgt eine Aufforderung zur Korrektur.
Entschließt man sich, dem Folge zu leisten, wird empfohlen, sich
die nach und nach vorgenommenen Änderungen zu notieren (nach
jeder Änderung muss die Taste ENTER betätigt werden). Auf diese
Weise können jene Sender ausfindig gemacht werden, deren Daten
korrekt waren. Ratsam ist es ferner, das Lesen des Empfängers zu
D
ATENBANK
DEUTSCH
35
PROXIMA - Ver. 01 -
