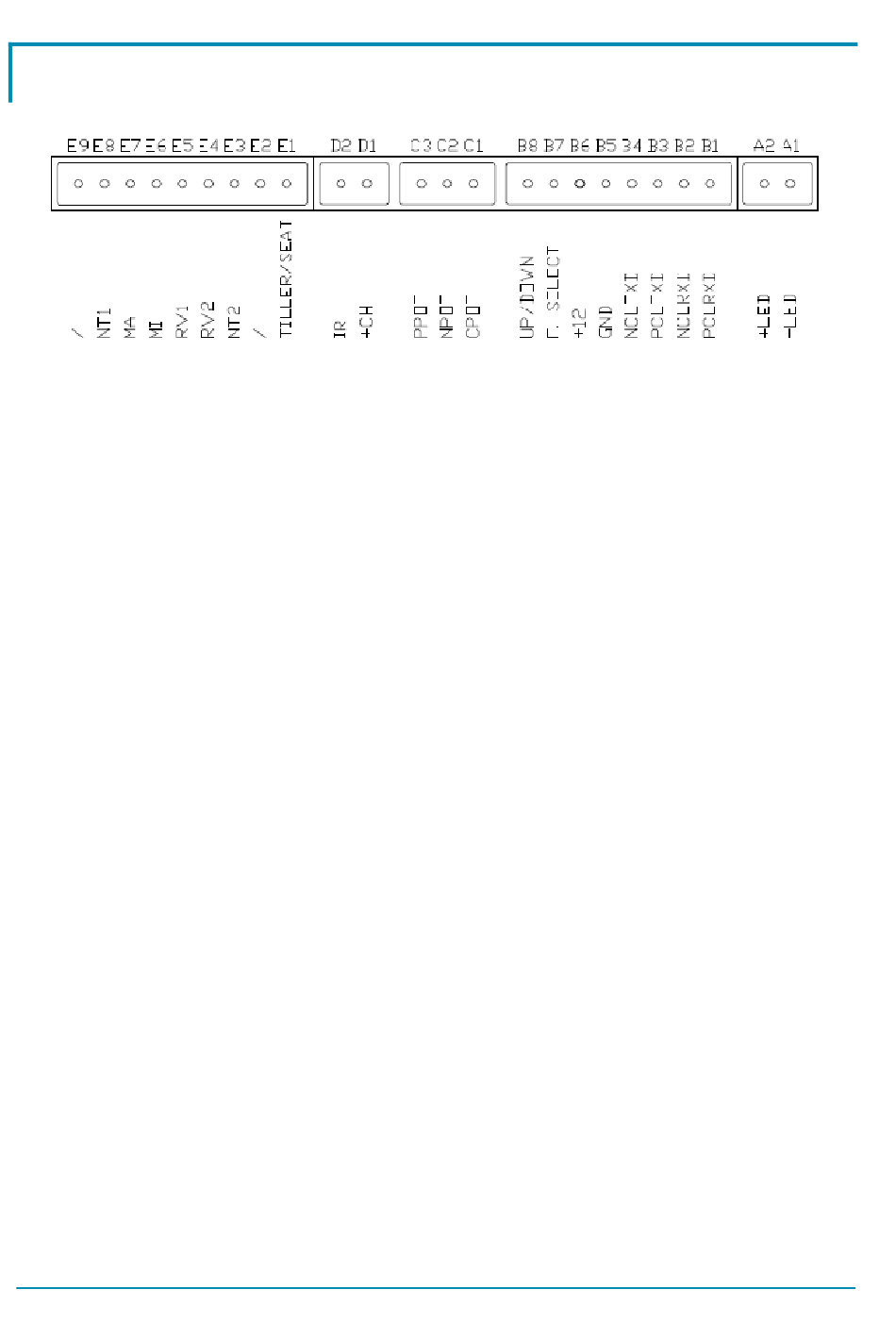

Beschreibung der Steueranschlüsse
3.7
Pin Funktion Beschreibung
A1 -LED
A2 +LED
B1 PCLRXD
B2 NCLRXD
B3 PCLTXD
B4 NCLTXD
B5 GND
B6 +12
B7 Function Select
B8 UP/DOWN
C1 CPOT
C2 NPOT
C3 PPOT
D1 +CH
D2 IR (SPARE, FREE) Signal, um die Totmann-Sicherheitsfunktion auszulösen
Seite - 16/56
Diagnostik-LED negativ; verbunden mit der Kathode
Diagnostik-LED positiv; verbunden mit der Anode
Ausgangsstrom 12mA; für Standard-LED
serielle Schnittstelle -- Empfangen; positiv
serielle Schnittstelle -- Empfangen; negativ
serielle Schnittstelle -- Senden; positiv
serielle Schnittstelle -- Senden; negativ
Spannungsversorgung für die Console; negativ
Spannungsversorgung für die Console; positiv
Kanal für die Economic-Console
Kanal für die Economic-Console
Potentiometer Schleifer; Signal von 0V(min.
Geschwindigkeit) bis 5V(max. Geschwindigkeit)
Potentiometer negativ (-Batt)
Potentiometer positiv (12V) bleibt frei, wenn ein
Potentiometer mit 2 Anschlüsssen benutzt wird nicht mit -
Batt verbinden oder einen Widerstand kleiner 500Ohm
einsetzen
geschalteter +; kommt vom Schlüsselschalter
wird aktiviert durch den geöffneten Totmannschalter oder
