Ablauf des Einstellvorgangs

4.13
Bei ausgeschaltetem Fahrzeug wird die Programmier-Console angesteckt. Dann wird
der Schlüsselschalter eingeschaltet und auf der Anzeige erscheint das Hauptmenü mit
den bereits genannten Angaben (Abschnitt 4.3). Ist die Steuerung bereits nach Wunsch
konfiguriert (Modell und Optionen) kann man gleich zu Punkt 3 übergehen.
1) Modell der Steuerung entsprechend der Verdrahtung und der gewünschten
Funktionen konfigurieren (Abschnitt 4.4)
2) Optionen konfigurieren (Abschnitt 4.5)
3) Mit der Funktion TESTER die Funktion aller belegten Eingänge einschließlich
des Potentiometers überprüfen (Abschnitt 4.7)
4) Die Anpassung des Potentiometersignals mit der Funktion PROGRAM VACC
vornehmen (Abschnitt 4.11)
5) Den Maximalstromes entsprechend der Tabelle auf den gewünschten Level
setzen (Abschnitt 4.6.1)

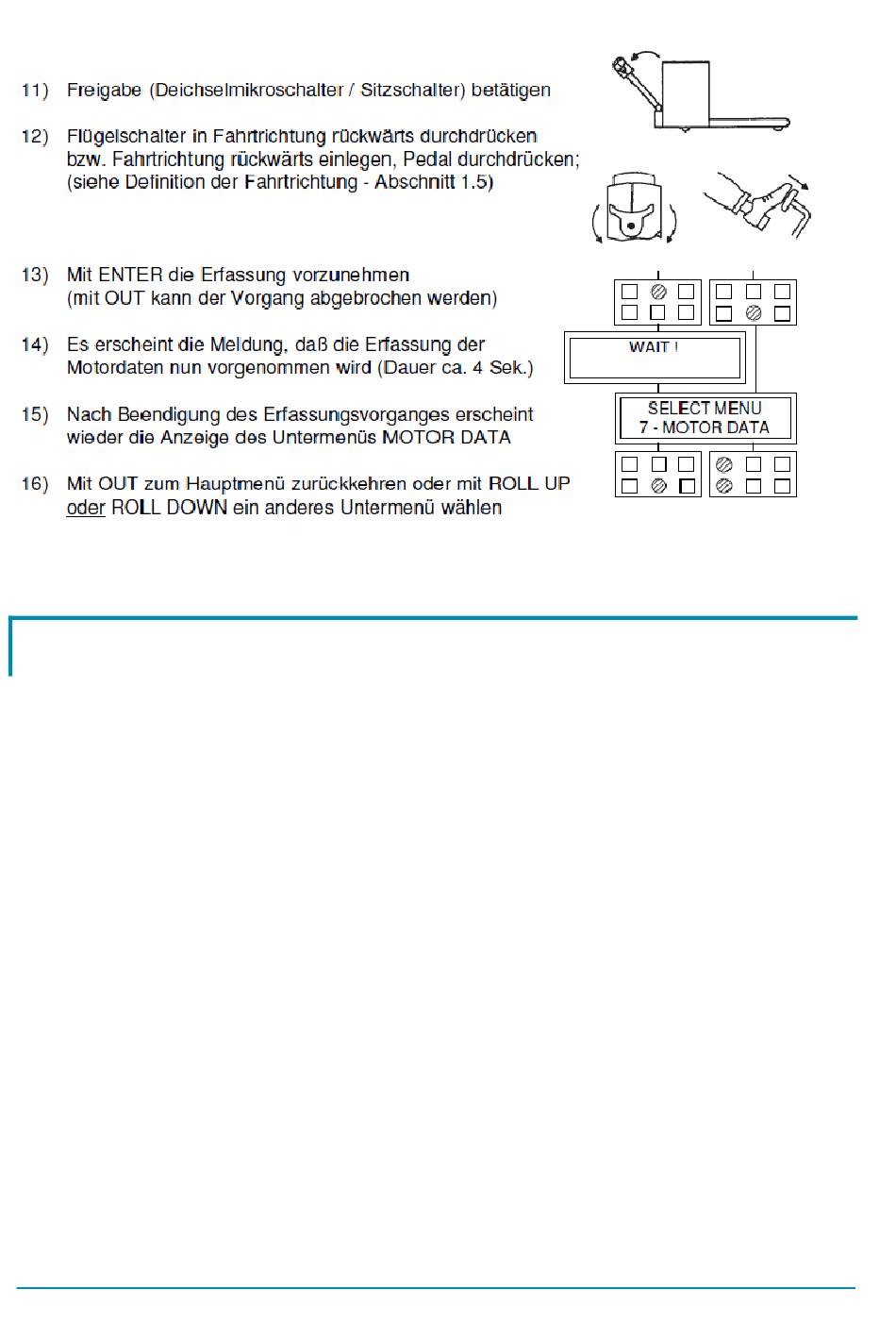

6) Die Erfassung der Motordaten mit der Funktion MOTOR DATA vornehmen
(Abschnitt 4.12)
7) Den Minimalwert der Motorspannung CREEP SPEED einstellen:
H1DN - Benutzerhandbuch Seite - 37/56
