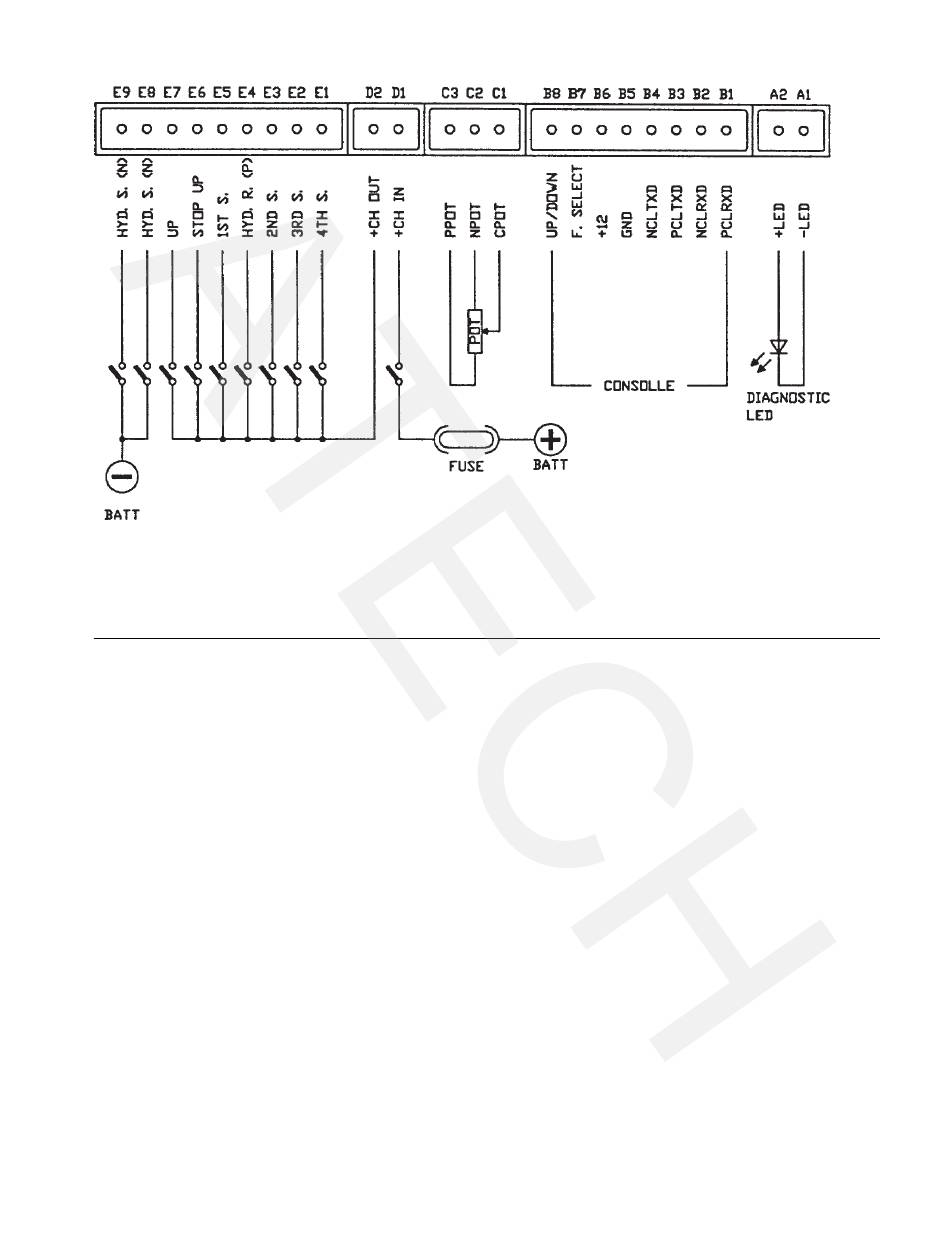

3.5 BESCHREIBUNG DER STEUERANSCHLÜSSE
Pin
Funktion
A1
NLED
A2
PLED
B1
PCLRXD
B2
NCLRXD
B3
PCLTXD
B4
NCLTXD
B5
GND
B6
+ 1 2
B7
Function Select
B8
UP/DOWN
C1
CPOT
C2
NPOT
C3
PPOT
D1
+CH IN
D2
+CH OUT
Beschreibung
Diagnostik-LED negativ; verbunden mit der Kathode
Diagnostik-LED positiv; verbunden mit der Anode
Ausgangsstrom 12mA; für Standard-LED
serielle Schnittstelle -- Empfangen; positiv
serielle Schnittstelle -- Empfangen; negativ
serielle Schnittstelle -- Senden; positiv
serielle Schnittstelle -- Senden; negativ
Spannungsversorgung für die Console; negativ
Spannungsversorgung für die Console; positiv
Kanal für die Economic-Console
Kanal für die Economic-Console
Potentiometer Schleifer; Signal von 0V(min.
Geschwindigkeit) bis 10V(max. Geschwindigkeit)
Potentiometer negativ (-Batt)
Potentiometer positiv (12V)
geschütz gegen Kurzschluß; Belastung max. 30mA, das
entspricht einem Widerstand von min. 500Ohm
geschaltener +; Schlüsselschaltereingang
geschaltener +; Verbindung zu D1 über eine Diode
