Konfiguration – Modell der Steuerung (1 – SEL MODEL)
4.4
Im Menü SEL MODEL kann die Steuerung H1DN auf zwei verschiedene Modelle
konfiguriert werden:
a) H1 3 Cavi
2-Quadrantenbetrieb mit statischer Inversion für 3-Punktmotore. Es ist nur ein
Generalschütz notwendig, Maximalstrom 2 x 150A
Verdrahtungsschema siehe Seite 41 - 43
b) H1 4 Cavi T.
1-Quadrantenbetrieb mit Richtungsschütze, Maximalstrom 1 x 300A externe
Bremsdioden notwendig!
• Verdrahtungsschema für 3 Punktmotore (2 Schließer notwendig)
• Verdrahtungsschema für 4 Punktmotor ( Wechslerschützgruppe
notwendig) siehe Seite 44 – 48

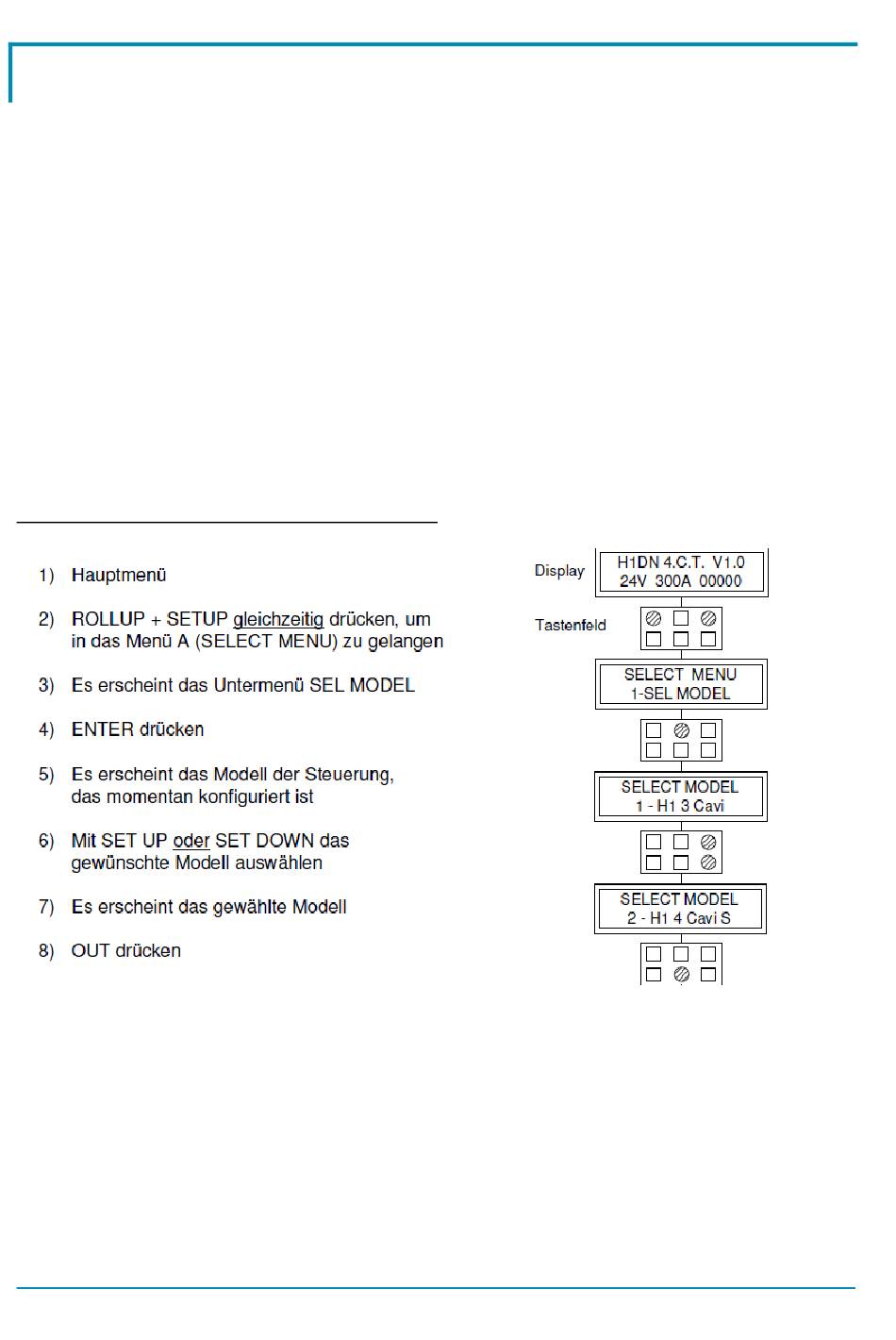

Konfiguration mit der Programmier-Console:
H1DN - Benutzerhandbuch
Seite - 23/56
