3 ELEKTRISCHE ANSCHLÜSSE
3.1 Steueranschlüsse
Die Belegung der Steueranschlüsse ist abhängig von der Konfiguration der
Steuerung und der Programmierung der Eingänge. Die Beschreibung der Ein- und
Ausgänge befindet sich in den entsprechenden Kapiteln.
3.2 Leistungsanschlüsse
+BATT
Batterie + (vom Generalschütz)
-BATT
Batterie -
F1 (PH1)
Anschlüsse für die drei Phasen
F2 (PH2)
des Motors entsprechend dieser
F3 (PH3)
Reihenfolge und den Angaben auf
den Anschlußklemmen des Motors

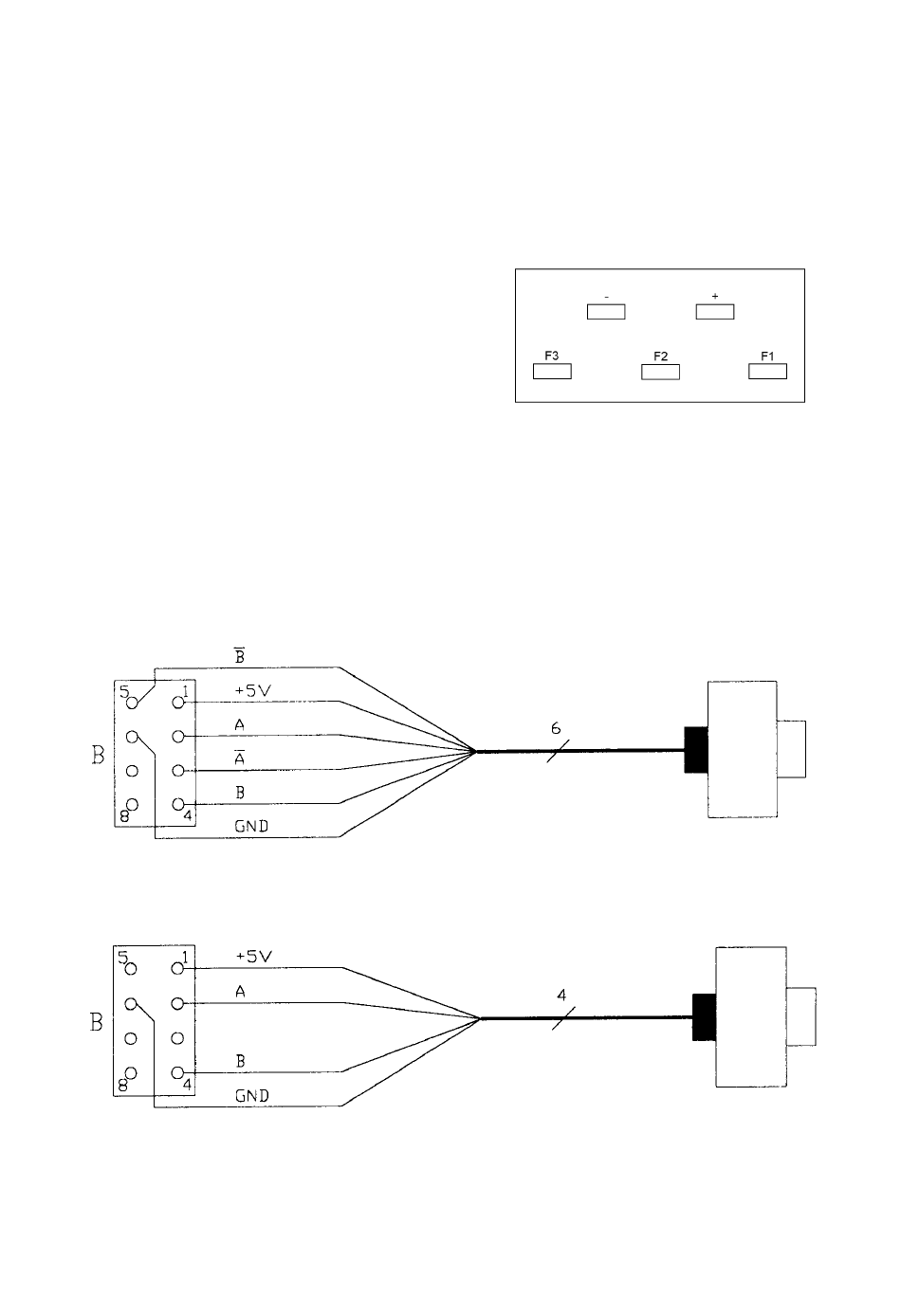

3.3 Anschließen des Encoders
Die Asynchron-Logikkarte kann für verschiedene Encoder konfiguriert werden. Zur
Drehzahlkontrolle eines AC-Motors ist es unbedingt notwendig, einen Inkremental-
Encoder mit zwei, um 90° phasenversetzten Signalen einzusetzen. Es können
Encoder mit einer Versorgungsspannung von +5V oder +12V sowie verschiedenen
Signalausgängen verwendet werden.
a) Anschluß eines Encoders mit line driver Ausgang; Versorgungsspannung +5V
b) Anschluß eines Encoders mit open collector Ausgang; Versorgungsspannung +5V
Achtung!
Bei der Bestellung ist unbedingt der Encodertyp, die Spannungsversorgung
sowie die Anzahl der Impulse pro Umdrehung anzugeben.
