3 ELEKTRISCHE ANSCHLÜSSE

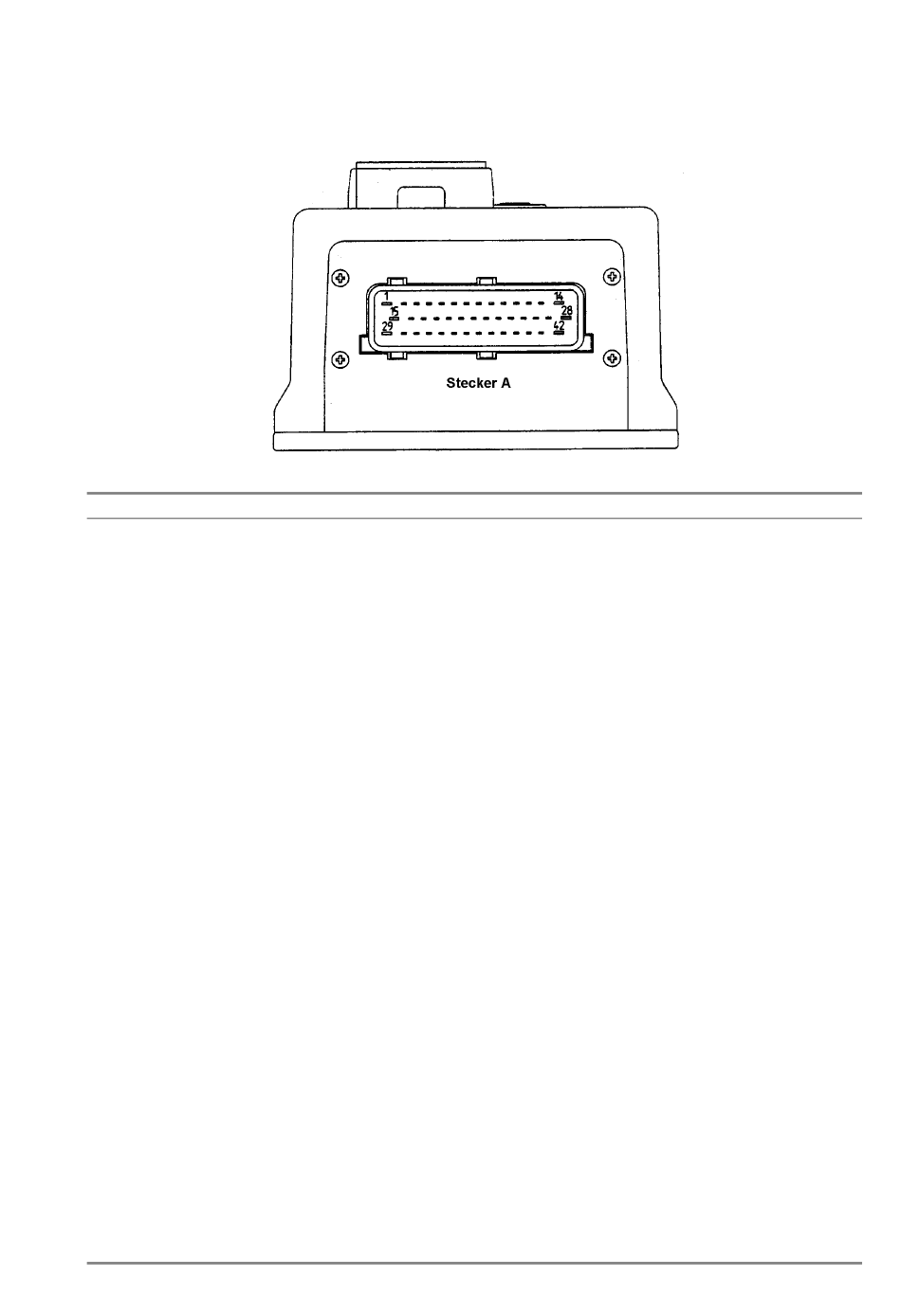

3.1 Steueranschlüsse
Pin Funktion
A1 NEB
A2 -BATT
A3 NR4
A4 CHIAVE
A5 NMC
A6 NEVX.1
A7 NEVX.1
A8 NEVX.1
A9 NEVX.1
A10 NEV3
A11 NEV4
A12 NEV2
A13 AU
A14 NH1E
A15 PEB
A16 NPLH2
A17 NHY
A18 NEVX.1
A19 NEV1
A20 NEVX.1
A21 NCLRXD
A22 NCLRXDST2
A23 PCLTXD
A24 EMS
A25 EINC
A26 EMLFSL
A27 EMH
A28 CPOTST
______________________________________________________________
Beschreibung
Ausgang Magnetbremse negativ
-Batt
Ausgang Lastwiderstand R4 negativ
Eingang Schlüsselschalter
(Batt. positiv nach dem Schlüsselschalter)
Ausgang Generalschütz negativ
Ausgang Magnetventil X.1 negativ
Ausgang Magnetventil X.1 negativ
Ausgang Magnetventil X.1 negativ
Ausgang Magnetventil X.1 negativ
Ausgang Magnetventil 3 (lenken links) negativ
Ausgang Magnetventil 4 (lenken rechts) negativ
Ausgang Magnetventil 2 (heben) negativ
Eingang Freigabe von der Bedieneinheit Boden (Not-Aus)
Ausgang negativ
Ausgang Magnetbremse positiv
Ausgang Batterie tiefentladen negativ
Ausgang Hydraulikpumpe läuft negativ
Ausgang Magnetventil X.1 negativ
Ausgang Magnetventil 1 (senken) negativ
Ausgang Magnetventil X.1 negativ
serielle Schnittstelle Empfangen negativ, von der seriellen
Verbindungskarte in der Bedieneinheit Kabine
serielle Schnittstelle Empfangen negativ, von der seriellen
Verbindungskarte in der Bedieneinheit Boden
serielle Schnittstelle Senden positiv (Console/MDI)
Eingang Mikroschalter Senken (Bodenbedienung)
Eingang Inclinometer (Neigungsschalter)
Eingang Mikroschalter Lochfahrschutz links positiv
Eingang Mikroschalter Heben (Bodenbedienung)
Eingang Potentiometer Lenkwinkelerfassung Schleifer
